Kcm szilárd tüzelésű kazánok: egyszerűség, megbízhatóság és

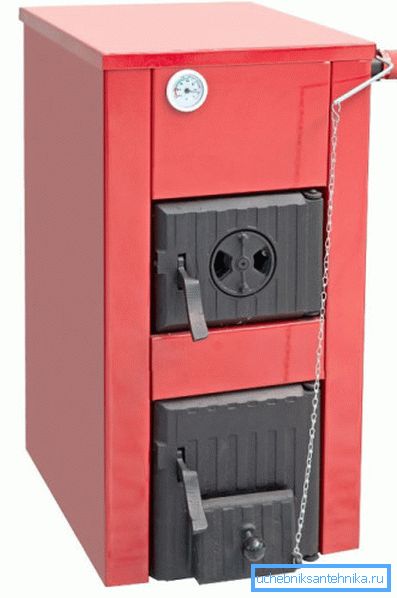

A boltokban az értékesítése klímaberendezések közül választhat a hatalmas számú különböző eszközök működnek bizonyos típusú energia. Azonban a szilárd tüzelőanyag-egységek között a Kirov-erőmű КЧM fűtőkazánjait, amelyeket alább tárgyalunk, méltán tiszteletben tartják. Legmodernebb erőssége, valamint az optimális ár-minőség arány ismert minden fűtési rendszer tervezőjének.

A berendezés leírása

Tervezési jellemzők

Korlátolt felelősségű társaság A Kirovsky Zavod több mint 260 éve gyárt öntöttvas termékeket.

A cég által gyártott termékek köre magában foglalja:

• öntöttvas fürdők;
• tálcák;
• vízmelegítők;
• Kandallók és kályhák gyártására szolgáló részek;
• díszítő elemek öntöttvasból (csatorna-védőkorlátok, viharrácsok);
• művészet öntött.

Az üzem legelismertebb termékei azonban a CWM szilárd tüzelőanyaggal működő kazánjai, amelyeket a megnövelt tartósság, a hatékonyság és a demokratikus költségek jellemeznek.

Ezek az egységek egyedülálló tervezési jellemzőkkel rendelkeznek, amelyek ritkán más gyártók hasonló berendezései között találhatók meg:

1. Szekcionált hőcserélő. A legtöbb szilárd tüzelésű kazán beépített hőcserélő egységgel rendelkezik, és ennek megfelelően fix teljesítményű.

A szilárd tüzelésű kazán KCM-ben több öntöttvas szakasz van, amelyeken keresztül hűtőfolyadék áramlik. A számok növelésével vagy csökkentésével a teljesítményt módosíthatja anélkül, hogy további változtatásokat hajtana végre a rajzon.

1. sokoldalúság. A kazán fő energiaforrása szilárd betáplálás: fa vagy szén. Szükség esetén azonban az eszköz könnyen frissíthető gáz, dízel, használt motorolaj és így tovább.

Csak annyit kell cserélni az égőt, hogy elég sok időt vesz igénybe, és csatlakoztassa az energiahordozót szállító csővezetéket.

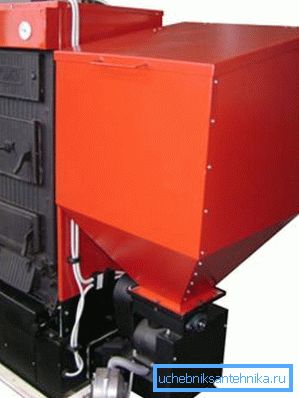

Féreg bunkerek is rendelkezésre állnak, amelyek a KCM kazánokra vannak szerelve. Segítségükkel felszerelheti a leginkább autonóm fűtési rendszert szilárd tüzelőanyagon, amely pellet vagy faipari termelési hulladék lesz.

Tipp A szilárd tüzelőanyaggal működő kazán KCM egy privát ház éghajlati rendszerének beépítésére használható olyan faluban, ahol a gáz még nincs lefolytatva. Később, amikor az ellátási gázvezeték elérte a szakaszt, a berendezés könnyen átkonfigurálható egy másik típusú üzemanyaggal a fűtési rendszer lebontása nélkül.

Az egyéni használatra szánt háztartási klimatikus hálók számára a leggyakrabban használt KCM-5 fűtőkazán, 3 vagy 4 hőcserélő szekcióval és 150-200 négyzetméteres, hővel rendelkező házat biztosít.

Szerkezetileg a Kirov üzem fűtőegysége a következő elemekből áll:

1. Szekcionált öntöttvas hőcserélő. Ez a fő eleme a kazánnak, ahol bármely tüzelőanyag elégetése miatt a kazánba beáramló fűtőközeget felmelegítik.

A bemeneti nyílás, amelyhez a fűtési rendszer csatlakozik, az első rész alsó részén található. Ennek megfelelően a kimeneti csatorna az utóbbi felső élén helyezkedik el.

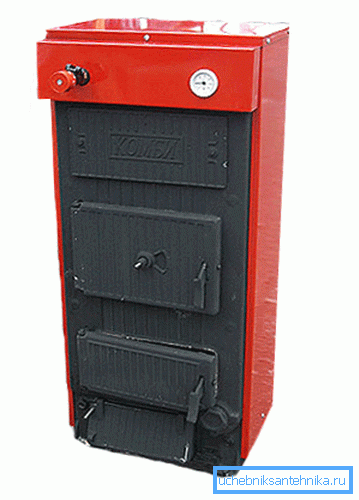

1. az ajtók. A kazánnak három van.

Mindegyik a fűtés vezető szélén helyezkedik el, de mindegyiknek megvan a saját különbsége:

• töltés - a tüzelőanyag-terheléshez szükséges, több nyílással rendelkezik, amely hozzáférést biztosít a másodlagos levegőhöz;
• hamu - hamu és hamu eltávolítására szolgál, valamint a rostélyon ​​keresztül jutó légáram térfogatának beállítását az égéstérbe;
• shurovochnaya - szükséges az égési mód fenntartásához.

Figyelj! A hamu kamrán belépő levegő mennyisége manuálisan (csavarral) vagy elektronikus nyomásszabályozóval szabályozható, amit termosztátok vezérelnek.

1. Füstcső. A kazán hátsó részén található. Csappantyúval, amely lehetővé teszi a kipufogógázok térfogatának beállítását.
2. ház. A kazán különlegessége, hogy egész testét hőszigetelő anyag védi. Ez lehetővé teszi a munka hatékonyságának növelését és a készülékkel dolgozó személy védelmét az égési sérülésektől. A korrózió elkerülése érdekében a burkolat felül van porfestve.

1. hőmérő. Ez része a biztonsági rendszernek. A hűtőfolyadék hőmérsékletét a hőcserélő szakaszaiban méri, és az előlapon olvasható értékeket jeleníti meg, ahol könnyen olvasható. Abban az esetben, ha a megengedett mértéket meghaladja, haladéktalanul meg kell tenni a kazán hűtését.

Előnyök és hátrányok

Mint minden más ember által feltalált eszköz, a KCM-5 kazánnak mind előnyei, mind hátrányai vannak.

A leírt éghajlati berendezések használatának pozitív elemei a következők:

1. Hosszú élettartam. A kiváló minőségű öntöttvasnak és a robusztus háznak köszönhetően a fűtőberendezés legalább 25 éven át szolgál, gyakorlatilag a fogyasztói tulajdonságainak megváltoztatása nélkül.
2. sokoldalúság. Amint fent említettük, a mellékelt vagy megvásárolt alkatrészek segítségével a kazánt szinte minden tüzelőanyag felhasználásával alakíthatjuk át.

Megváltoztathatja a felhasznált energiatípusokat a költségektől, a pillanatnyi elérhetőségtől és a saját vágytól függően.

1. Könnyű karbantartás. A Kirov gyár öntöttvas kazánjának kialakítása olyan egyszerű, hogy egyszerűen elvégezheti a rutinszerű karbantartást anélkül, hogy drága szakembereket vonzana.

Ezen kívül, mivel kevés a vízvezeték-készség, akkor saját magad elvégezheti a kisebb problémákat. Bár meg kell jegyezni, hogy a berendezés működése során fellépő zavarok rendkívül ritkák.

1. nyújthatóság. A kazán által termelt hőenergia mennyisége attól függ, hogy hány szakasz van a hőcserélőben. A kazán teljesítménye 20 és 80 kW között változhat. Ez az egyik legrugalmasabb szilárd tüzelőanyag-megoldás az egyedi fűtési hálózatokhoz.
2. Nagy hatékonyság. A hajótest és más műszaki megoldások jó minőségű hőszigetelésének köszönhetően a kazán hatékonysága a Kirov gyárban meglehetősen magas - legalább 78%.

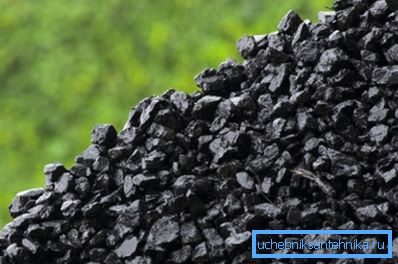

Figyelj! Az ilyen teljesítménymutatók csak kiváló minőségű üzemanyaggal érhetők el. Tehát a fa nedvességtartalma nem haladhatja meg a 20% -ot. A szén esetében ajánlott legfeljebb 60 mm-es töredékkel rendelkező antracitot vásárolni.

Figyelembe vett kazánok és hátrányok. Az egyik legfontosabb a szilárd üzemanyag nagymértékű fogyasztása a működés alatt, és ennek megfelelően az emberi beavatkozás nélküli folyamatos működés rövid időtartama.

Ezen túlmenően, ha összehasonlítjuk a KChM kazán teljesítményét a pirolízissel (gázgenerátorral), az elsőek eléggé elmaradnak.

És az utolsó - a rendszeres tisztítás szükségességét. Nem számít, mennyire elég a tűzifa a kemencében, és utánuk nagy mennyiségű hamu és hamu marad, ahonnan manuálisan kell ártalmatlanítani.

Kazán telepítése

Az itt leírt éghajlati felszerelés telepítése során szigorúan be kell tartani a telepítési utasításban megfogalmazott követelményeket. Ez nem csak növeli az egység élettartamát, hanem megóvja a sérüléstől és egyéb gondoktól kiszolgáló személyeket.

Tehát a kazán KCM kazánházban történő elhelyezése során ügyeljen a következő árnyalatokra:

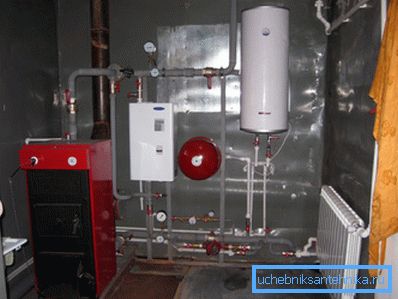

1. A hátsó széltől a helyiség legközelebbi faláig tartó távolság legalább 2,5 méter legyen. Szükséges továbbá, hogy az oldalsó szélek ne legyenek kevesebb, mint egy méterre a helyiség falától.

A hátsó elágazócsőhöz szabad hozzáférést kell biztosítani, amelyen keresztül az égéstermékeket eltávolítják: az ehhez szükséges tér mérete legalább 40x40 cm.

Meg kell győződnie arról, hogy kényelmes az üzemanyag betöltése. Annak érdekében, hogy a fűnyíró mozgatható legyen, a fűtőkészülék elülső részének szabad területe ne legyen kevesebb, mint 1 négyzetméter. mérő. Ez megkönnyíti a tűzifa felbukkanását, és megtisztítja a hamutartalmat a tüzelőanyag-maradéktól.

1. Tűzbiztonsági intézkedéseket kell betartani. A kazán felszerelését megelőző padlót éghetetlen anyaggal kell lefedni. A védőbetétek éleinek legalább 40 cm-esnek kell lenniük.

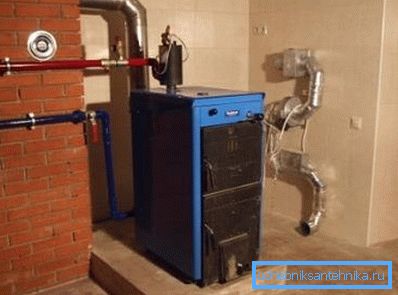

Tipp Legjobb a kazánház felépítésének ideje alatt, hogy speciális beton állványt készítsenek, fémrúddal erősítve. Tehát a kazánnak megbízható alapja lesz, ami szintén tűzálló.

Az üzem közbeni tűz elkerülése érdekében tilos az üzemanyag tárolása. Ajánlatos a főtárolót elkülönítve elrendezni a kazánháztól, és a napi ellátás nem lehet kevesebb, mint fél méterre a működtető kazántól.

1. A fűtési rendszer hűtőfolyadékaként kívánatos a mechanikus szennyeződésekből kiszűrt lágyított víz alkalmazása.

Javasoljuk, hogy ne használja keményen a kazán hőcserélőjének és csöveinek méretarányát. Fagyálló folyadékot önthet a fűtési hálózatba, de előtte olvassa el a használati utasítást és győződjön meg róla, hogy a folyadék nem károsítja a kazán öntöttvas részeit.

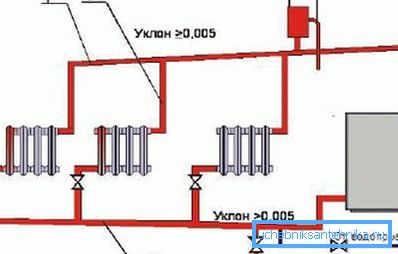

Maga a kapcsolási eljárás a következő:

• először a kazánt egy állványra vagy tömítésre szerelik fel, a szintet ellenőrizzük és a támasztékokat rögzítjük (a berendezés teljes stabilitását az állványon kell elérni, a legkisebb vízszintes eltérés a hőcserélő méretarányához vezethet és csökkenti a berendezés élettartamát);

• csövek csatlakoztatva vannak a bemeneti és a kimeneti csatlakozásokhoz (tanácsos ezt a szelepeket átvezetni, így le lehet állítani a hűtőfolyadék áramát és bontani vagy cserélni a berendezést);
• Az égéstermékek eltávolításáért felelős fúvókához egy függőleges kémény van csatlakoztatva (kívánatos, hogy a kazán alsó végén egy speciális részt rögzítsen, amely a kazán működésénél a falakon kialakuló kondenzátum összegyűjtéséhez szükséges);
• telepítés után a rendszer krimpelődik (erre speciális pneumatikus készüléket használhat).

következtetés

Szilárd tüzelésű kazán KCHM - egy nagyszerű eszköz otthoni használatra fűtési egységként. De ahhoz, hogy az éghajlati rendszer normálisan működjön, figyelmet kell fordítanunk a csövek felszerelésére, a tágulási tartály kiválasztására és a radiátorok beszerelésére.

A fenti műveletek teljesítésének módjáról az ezen anyagból származó videóból megtudhatja.
