Keringető szivattyú telepítése a fűtési rendszerbe: az
Ebben a cikkben arról fogunk beszélni, hogyan kell keringető szivattyút telepíteni a fűtési rendszerben, szakképzett szakemberek nélkül. A cikk témája lényeges, mivel a legtöbb fűtési rendszerben speciális fúvókat használnak.
Annak ellenére, hogy egyes fűtőkazánokat beépített szivattyúval gyártanak, a kazánok nagy része még mindig távvezérlő berendezéssel működik.
Mielőtt megfontolnánk a telepítés jellemzőit, meghatározzuk a kezdetét, mi az oka a keringető szivattyúk telepítésének és használatának.
Keringtető szivattyú szükséges
A magánházban működő fűtési rendszerek működésének leggyakoribb problémája a hő egyenetlen eloszlása. Természetes keringésű működtető áramköröknél nem ritka, hogy a radiátorok felmelegednek a kazántól távol eső helyiségekben, míg a közeli akkumulátorok már forralnak (itt találja meg a kétcsöves fűtési rendszer megfelelő telepítésének módját).
Ilyen esetekben intézkedéseket kell tenni annak érdekében, hogy a hűtőközeg intenzívebben mozogjon a rendszeren.
A csővezetéken és az elemeken keresztül történő egyenletesebb hőeloszlás érdekében a következő módszereket alkalmazzák:
- A nagyobb átmérőjű csövek felszerelése az eredetileg telepített berendezéshez képest.
A csövek teljes cseréje a saját kezével hatékony módszer, amely lehetővé teszi a rendszer teljesítményének jelentős növelését. De úgy döntenek, hogy ezt a módszert használni szeretnénk, emlékeznünk kell arra, hogy a keresztmetszet átmérőjének és a cső hosszának szakmai arányszámításra van szüksége. Ráadásul az egész rendszer cseréjéhez szükséges csövek ára jelentős lesz, és a telepítéshez is időbe telik.

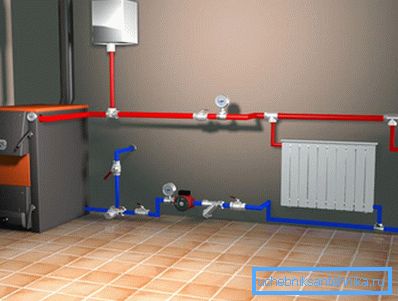

- Telepítés a szivattyú fűtési rendszerében a hűtőfolyadék kényszerforgatásához.
A keringető szivattyú fűtési rendszerbe történő beszerelése lehetővé teszi a csővezeték cseréje nélkül, és ezáltal csökkenti az idő- és anyagköltségeket.
A berendezés telepítésének eredménye az egész ház hőmérsékleti mutatóinak egységessége. Ezenkívül a hűtőközeg intenzív keringése miatt kizárható a légdugók valószínűsége, ami kedvezően befolyásolja a fűtőberendezések élettartamát.
A működési elv és a tervezési jellemzők
Mielőtt egy keringető szivattyút fűtésre telepítene, fontolja meg az eszköz működési elvét. Amint már említettük, a berendezést arra tervezték, hogy biztosítsa a hűtőfolyadék kényszerforgását zárt rendszerben.
A szivattyú kialakítása elektromos motorból, rotorból és járókerékből álló tengelyből áll. Minden szerkezeti elemet lezárt fémdobozba zárnak.
A mechanizmus elve egyszerű. A készülék fel van szerelve a csővezeték szakadásában. A tengelynek a járókerékkel való forgatásának köszönhetően a hűtőközeg a kívánt irányban felgyorsul.
A járókerék forgásából eredő nyomás általában szabályos módon elegendő ahhoz, hogy hatékonyan mozgassa a folyadékot a kazánról a rendszer legtávolabbi pontjára és hátra.

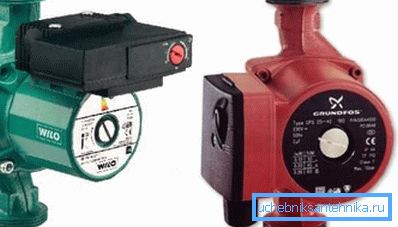

Főbb fajták
A forgalomban lévő keringető szivattyúk következő típusai állnak rendelkezésre:
- A "száraz" típusú változatok, amelyekben a rotor nem érkezik közvetlenül a hűtőközeggel.
Az ilyen eszköz munkadarabja rozsdamentes acélból készült tömítésekkel el van választva az elektromos motortól. Amikor a mechanizmus működik, a gyűrűk egymáshoz képest forognak. A gyűrűk egyik és másik oldalán a nyomáskülönbség miatt megfelelő mértékű tömörség biztosított.
A megoldás előnyei közül kiemeljük a magas hatékonyságot, elérve a 80% -ot. Azonban jelentős hátrány tapasztalható, az ilyen típusú berendezéseket túlzott zaj jellemzi. Ezért a telepítést külön hangszigetelő helyiségben kell végrehajtani.
A "száraz" szivattyúk három típusból állnak:
- függőleges módosítások a fúvókák egy tengelyen történő elhelyezkedésével és a motor függőleges helyzetével;
- horizontális módosítások vízszintes motorral, egy kisülőcső a testen és egy szívócső a tengely elején;
- blokk módosításokat, amelyekben a hűtőközeg a hossztengely irányában áramlik és a terhelés sugárirányban jelenik meg.
- A "nedves típusú" szivattyúk különböznek a "száraz" elemektől, mivel a járókerék és a rotor betöltetlen állapotban vannak.
Ebben az esetben a hűtőfolyadék hűtőfolyadékként és kenőanyagként működik. A rotor rozsdamentes acélból készült külön "üveg" -vel van elkülönítve a motorról.
Az eszköz előnyei közül kiemelünk egy alacsony zajszintet. De jelentős hátrány - a nedves szivattyúk hatékonysága nem haladja meg az 50% -ot, ami nagyságrendje kisebb, mint a száraz analógok által mutatott mutatók.
Miután eldöntöttük a szivattyúberendezés kiválasztását, fontolja meg, hogyan kell telepíteni.
Telepítési jellemzők
A kezdeti szakaszban a keringető szivattyú számítását melegíteni kell. Ez a következő képlet szerint történik:
Q = N / t2-t1,
ahol Q a szivattyú kapacitása, t a kazán kimeneti hőmérséklete, és N a fűtőkészülék teljesítménye.
Ezek a paraméterek megtalálhatók a kiválasztott eszközhöz mellékelt utasításokban.
A telepítési utasítások egyszerűek, ezért Ön képes lesz megbirkózni ezzel a feladattal saját szakemberek bevonása nélkül.
- A telepítés előtt olvassa el az eszköz kézikönyvét és a bekötési rajzot.
Fontos: A telepítést azzal a várakozással kell elvégezni, hogy ez a hely könnyen elérhető.
- Távolítson el minden vizet a rendszerből.
- Vágja le a csövet az ábra szerint.
- Szerelje fel a szivattyút az utasításoknak megfelelően.
- A készülék 220V szabványos elektromos hálózatra csatlakozik.

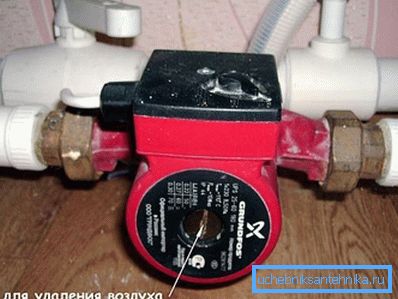

- A telepítés befejezése után a rendszer tele van vízzel, és a felesleges levegőt kivonja. Ezután beindíthatja a szivattyút.

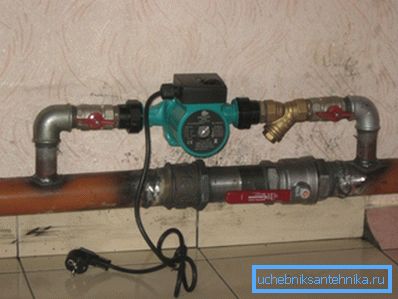

Fontos: A telepítés során célszerű megkerülni (bypass). Ennek a megkerülésnek köszönhetően a rendszer természetes módon fog működni, ha nincs csatlakoztatva.
következtetés
Tehát megvizsgáltuk, hogy a fűtési rendszer hogyan és milyen eszközökkel működőképesebbé és produktívabbá teheti a fűtési rendszert. Meg kell vásárolnia egy megfelelő szivattyút, és folytatni kell annak telepítését (lásd még a cikket A fűtési rendszer vizsgálata: cél, jellemzők, munkafolyamat).
A témával kapcsolatos további hasznos információk megtekinthetők a cikkben szereplő videó megtekintésekor.
