Kétkörös fűtési rendszer: tervezés, jellemzők, csatlakozás

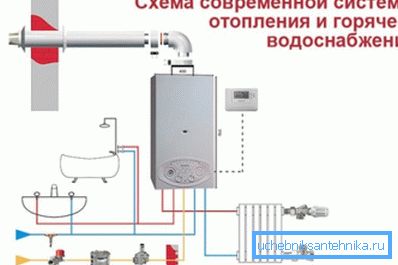

A ház kényelmének két legfontosabb feltétele van: a fűtés és a forró víz jelenléte. E feltételek biztosítása érdekében külön rendszert használhat, és egy kettős kapcsolású kazánt helyezhet el. Megmagyarázzuk a különbséget az egykörös és a kettős körű fűtési rendszerek között, mi a kétkörös fűtési rendszer jellemzői és előnyei.
Kétkörös fűtés
A működtetés elve és a készülék kazánja
Először is meg akarjuk határozni a kétkörös rendszert, és meg kell vizsgálni annak működésének elvét is.
Figyelj! A kettős áramkör olyan rendszer, amelyben a fűtési és a melegvíz funkcióit két független áramkör szervezi különböző vízhőmérséklettel.
Nyilvánvaló, hogy a hűtőközeg hőmérséklete a fűtési rendszerben eléri a 95 fokot, míg a SanPiN 2.1.4.2496-09. Szakasz 2.4. Pontja szerinti melegvíz-hőmérséklet 60 fok. Ez azt jelenti, hogy a hőfejlesztő különböző üzemmódokban működik.

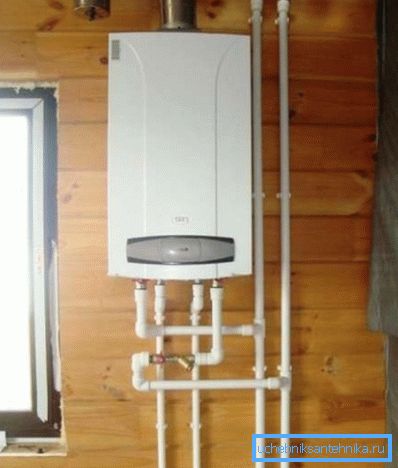

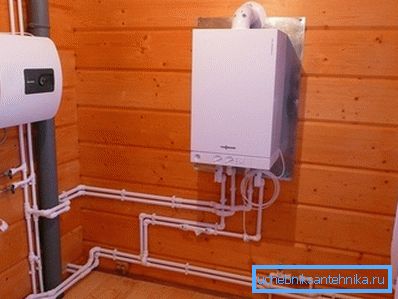

A kettős körű kazán szabályszerűen egy zárt fűtési hőcserélővel és egy forró vízellátó hőcserélővel rendelkezik.

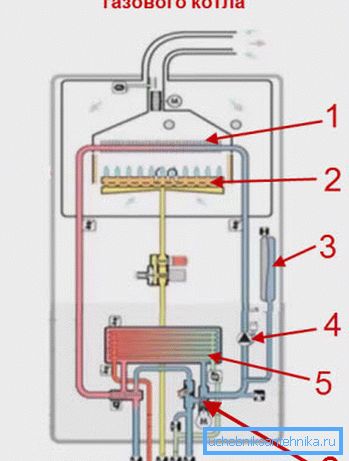

Tehát vegye figyelembe az eszköz elvét:
- A hűtőközeg belép a hőcserélőbe (1), ahol a gázégő (2) melegíti, és a keringtető szivattyú (4) hatására a fűtőrendszerbe kerül, és cirkuláris mozgást végez zárt fűtőkörben;
- Amikor a forró víz be van kapcsolva, a háromutas szelep (6) aktiválódik, és a hűtőközeg a kazán belsejében lévő hőcserélőn (5) keresztül áramlik, miközben nem lép be a fűtési rendszerbe;
- A csapvíz belép a hőcserélőbe (5), ahol felmelegszik a hűtőfolyadékból és eljut a forró vízrendszerbe;
- A belső kisáramkör szintén zárt és egy tágulási tartállyal (3) van ellátva, amely kompenzálja a hűtőközeg tágulását melegítés közben.
Figyelj! Látjuk, hogy az egység a "vagy-vagy" elv alapján működik, vagyis amikor a HMV működik, a hűtőközeg nem melegíti fel a fűtési rendszer elemeit. A forró víz tartós használata az elemek észrevehető hűtéséhez és a ház hőmérsékletének csökkenéséhez vezethet.

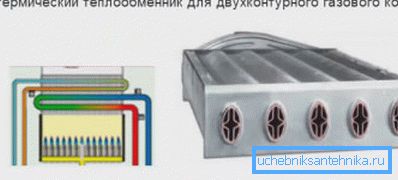

Az is lehetséges egy kéttermékes hőcserélő, amelyben két áramkört kombinálunk. A hűtőfolyadék a külső köpenyen és a belső csöveken keresztül forró vízzel kering. Ebben az esetben a víz nem érintkezik az égő lángjával, és nem forralja a lezárt csapot.
Figyelj! A kéttermékes hőcserélő egyidejűleg lehetővé teszi a fűtés és a vízellátás használatát.
Végül kettős áramkörű kazánok vannak beépített indirekt fűtőkazánnal, de ezek nehézkesek és az alapítvány szervezését igénylik.
Különbségek az egykörös rendszerből

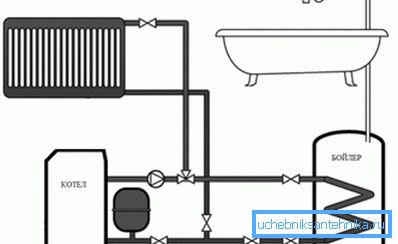

Mi a különbség a kétkörös és az egykörös fűtési rendszer között, mivel az egykörös vízfűtés is biztosítható? Lássuk, hogyan rendezzük meg a melegvízzel működő egyfázisú kazán munkáját:

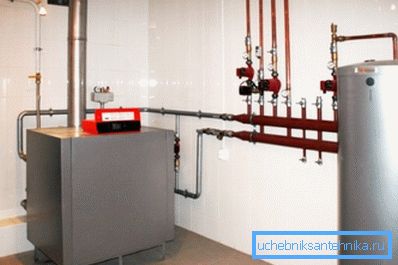

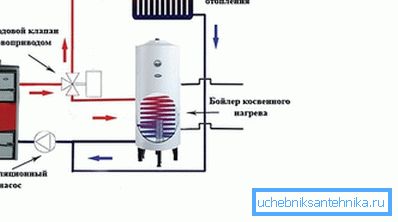

Amint látja, itt a rendszer más: a kazán felmelegíti a hűtőfolyadékot, amely a fűtési rendszerben kering. Mindazonáltal egy külön áramkör át van irányítva a csővezeték általános hálózatából, amely közvetíti a közvetett fűtőkazánt.
Amikor a kazánban lévő víz lehűl, a termosztát jelet küld a szervo hajtásnak, amely a háromutas szelepet kapcsolja, és a hűtőközeg nem csak a fűtési rendszerbe, hanem a kazán hőcserélőjébe is áramlik, ahol a melegvíz forró víz melegszik. Ez egy kéttermékes hőcserélő munkájára emlékeztet, csak ebben az esetben nem kombinálva, hanem két különálló részre osztva.
Figyelj! Egy ilyen rendszer megbízhatóbb, azonban a kazán ára a kazánnal lényegesen magasabb, mint egy dupla áramköri egység költsége. Ez a fő különbség, ráadásul a kazán beépítése további helyet igényel.

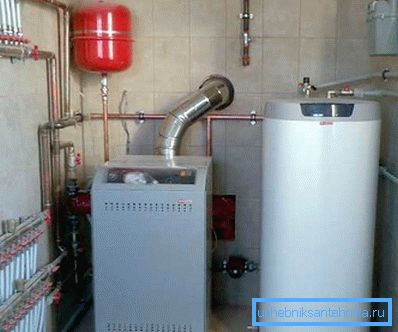

Berendezés felszerelése a kazánházban
A fûtés helyes mûködéséhez egy hõpontot vagy kazán helyiséget kell szervezni.
A korszerű kazánokba beépített automatikus vezérlés és védelmi rendszerek ellenére az utasítás a kazánház rendezésére számos szabály végrehajtását teszi szükségessé:
- A felszerelés felszereléséhez legalább négy négyzetméteres helyiséget kell elkülöníteni.. Ebben a szobában legalább egy kis ablaknak és egy normál ajtónak kell lennie. Leggyakrabban a kazánház az első emelet pincéjében vagy lakóhelyiségében van elhelyezve, de külön épületbe is be lehet vinni;

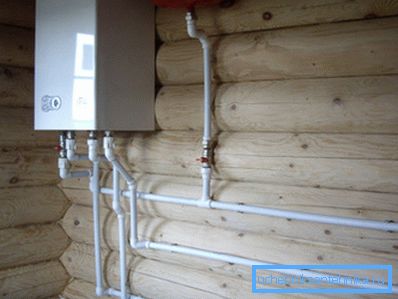

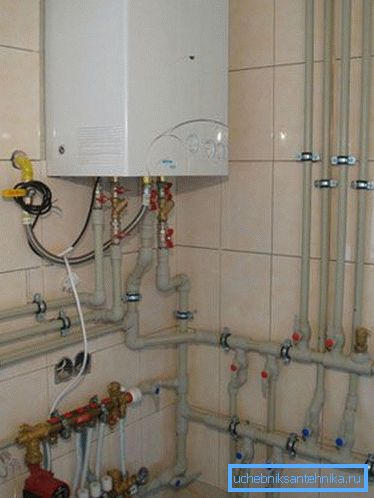

- A kazánház díszítése nem éghető anyagból készül: csempék, vakolat stb.
- A berendezés normál működéséhez és a kazán biztonságához a kazánházban normál légáramlás szükséges. Ehhez a falat bezárják;
- A kipufogógázok külön kéményen keresztül kerülnek kibocsátásra, ezért a biztonsági intézkedések miatt elfogadhatatlan a kipufogó-szellőztető rendszerbe;
- A kazán alatt lévő padlót legalább 1 m2 acéllemez borítja;
- A kémény kilépése méterenként a tető gerincén felemelkedik.
Figyelj! A hőellátó állomás elrendezésének szabályait szigorúan be kell tartani saját biztonsága érdekében. Gázberendezés használata esetén meg kell ismerkedni a biztonsági előírásokkal és a működési szabályokkal.
Előnyök és hátrányok
Most vegye figyelembe az előnyeit és hátrányait egy kettős áramkörű rendszer használatával.
Kezdjük a pozitív pontokkal:

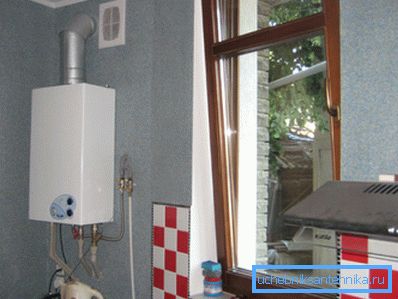

- A házban észrevehető helytakarékos megtakarítás érhető el: a kazán helyiségének mérete kisebb, mint egy további kazán hiánya miatt. Ez különösen igaz a kisebb házakra, ahol a helyhiány van. Hőpontra vonatkozó különleges kiterjesztés esetén pénzeszközök és anyagi megtakarítások kerülnek hozzáadásra;
- A dupla áramköri egység költsége lényegesen alacsonyabb, mint egy kazán vagy két kazán ára;
- Egy második kazán vagy egy közvetett fűtőkazán csatlakoztatása jelentősen megnehezíti a beszerelést, további szerelvényeket és csővezetékeket, automatizálási és vezérlési lehetőségeket igényel;
- A gáz esetében nem kell két eszközt csatlakoztatni az engedélyek és az üzembe helyezéshez, amit szakemberek segítségével kell elvégezni.
Figyelj! Az ilyen eszközök kiválasztásának fő kritériuma a hely és a pénz megtakarítása. Az emberekben az ilyen egységek "kazánok a szegényeknek" nevezték, de, mint tudják, a szegénység nem vád.
Most beszéljük meg a program negatív aspektusait:

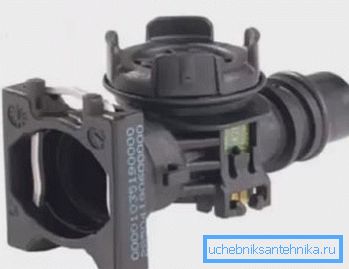

- Az átáramló vízmelegítéssel működő készülékek nem működnek nagyon kényelmesen: meglehetősen nehéz szabályozni a víz hőmérsékletét, különösen akkor, ha a nyomás változik. Ez a hatás ismeretes a régimódi gáztűzhelyek tulajdonosai számára;
- A koaxiális hőcserélő fűtésre vagy fűtésre használható. Ez azzal a ténnyel jár, hogy a melegvíz tartós használatával a ház észrevehetően lehűlhet;
- Ha egy kombinált hőcserélő lebomlik, a fűtés nem fog működni addig, amíg le nem cserélik;
- A fűtővíz kétszeres erőforrás-növekedést igényel, ami a termék méretének és súlyának növekedéséhez vezet;
- A folyóvíz fűtési üzemmódjában működő elektromos kazánok kettős teljesítmény mellett is működnek, és ehhez egy 380 V-os háromfázisú hálózatra van szükség, ami semmiképpen sem mindenhol.
Figyelj! Nyilvánvaló, hogy a rendszer meglehetősen ellentmondásos, és Önnek kell döntenie. Természetesen ha a kényelmesebb és drágább felszerelés vásárlása megfizethetetlen, akkor a választás kiszámítható.
A rendszer termikus tehetetlenségének növelése
Ha a környező tél hideg, és aggodalmát fejezi ki amiatt, hogy amikor a használati melegvíz-akkumulátor lehűlésre kerül, adunk néhány tippet arról, hogyan kerüljük el. Természetesen először is gondoskodni kell a falak és ablakok, a tető és a padló jó hőszigeteléséről, de ez nem lényeges.

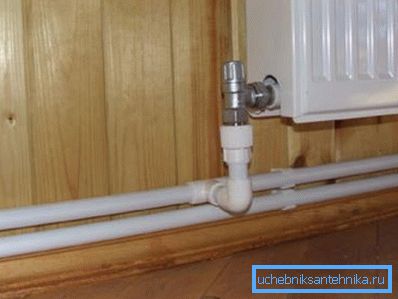

A hűtőközeg lehűlésének egyetlen módja a hőkapacitás növelése. Ezt úgy érhetjük el, hogy a hűtőfolyadék mennyiségét nagyobb átmérőjű csövek alkalmazásával növeljük.

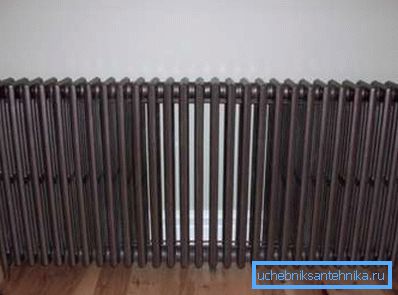

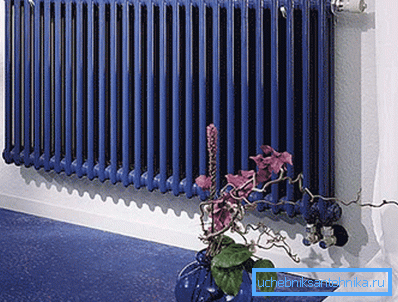

Ezenkívül masszív öntöttvas elemeket is használhat a padló szerelésével. Az ilyen melegítők nagyon hosszú ideig lehűlnek, mivel tömegük elérheti a 100 kg-ot.

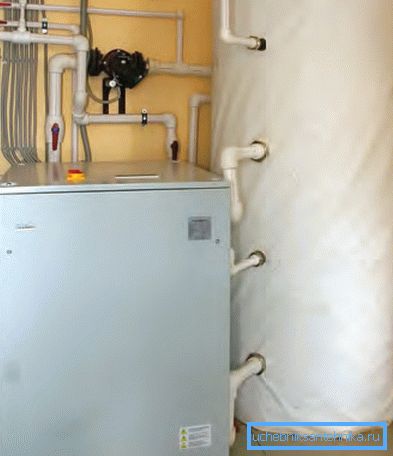

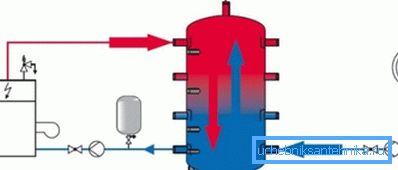

Végül, amint már említettük, a kazán és a fűtőrendszer között több száz literes (2000-ig terjedő) tartály is beépíthető a rendszerbe. Ez azonban megtagadja a rendszer minden előnyét: drágább lesz, és túl sok helyet foglal el.
Figyelj! A melegvíz ésszerű használatának köszönhetően az elemek hűtésének problémája nem túl lényeges, hiszen a ház nagyon hideg lesz ahhoz, hogy néhány órán keresztül zuhanyozni lehessen.
Gázberendezés csatlakoztatása
Figyelj! Szigorúan tilos a gázvezetékhez való csatlakozás a saját kezével. Tele van súlyos bírságokkal és nagyon veszélyes. Ezért a gázkazán munkájának beállításához egy bizonyos eljárást kell végrehajtania.

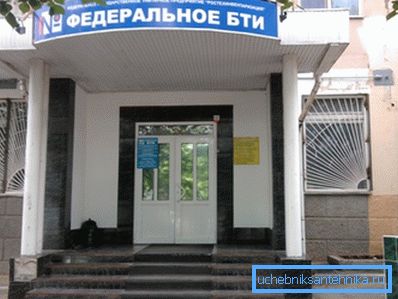

Először meg kell felvennie a kapcsolatot a KTF-vel, és módosítania kell a ház tervét, megfelelő jegyzetekkel és a kazánház megjelölésével. Az objektum regisztrációs tanúsítványánál is módosulnak.
Ezután kapcsolatba kell lépnie a gázszolgáltatással, és be kell nyújtania egy alkalmazást a kazán csatlakoztatásához. Önnek technikai útlevelet kell biztosítania.
Ezután telepítse a berendezést és telepítse az egész rendszert, kivéve a gázvezeték csatlakoztatását. A gázmérőt szintén be kell szerelni és lezárni.

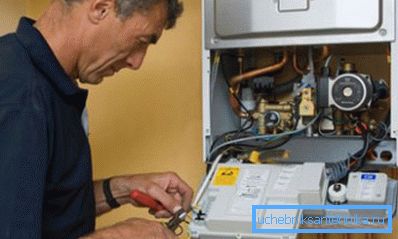

Most hívunk egy gázszolgáltatót, aki összeköti a kazánt a fő vonalhoz. Ezzel párhuzamosan kérelmet nyújtunk be az ellenőrnek az üzembe helyezéshez.

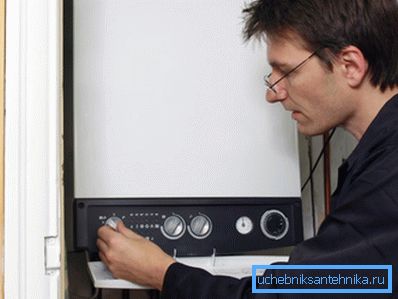

Végül az ellenőr ellenőrzi a kapcsolat helyességét, elkészíti az engedélyeket, és ha nincsenek panaszok, akkor gázt enged a rendszerbe.
következtetés
A fűtési rendszer kétkörös rendszere jó megoldás a gazdaságos tulajdonosok és a kis házak tulajdonosai számára. A modern modellek elég kielégítően és megbízhatóan működnek.
A videó segít abban, hogy tisztán látja ezt.
