Keverő csomó hőszigetelt padlóhoz: kinevezés, cselekvés

A padlófűtésre szivattyú-keverő egység a padlófűtési rendszer szükséges és nagyon fontos része, amely nélkül a normál működés nem lehetséges. Figyelembe vesszük ennek a webhelynek a célját és működésének elvét, valamint megtudhatjuk, hogyan kell összeállítani a keverőt önállóan.

Keverőmodul padlófűtéshez

kinevezés

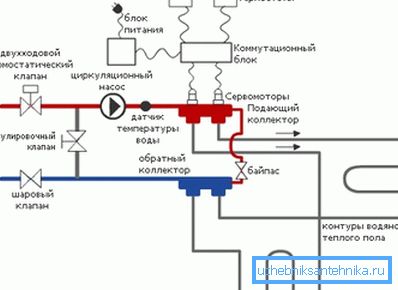

A keverőegység céljainak jobb megértése érdekében fontolja meg a padlófűtési rendszer berendezését. A padlóba esztrich fém-műanyag csövek, amelyek keringtetik a hűtőfolyadékot.

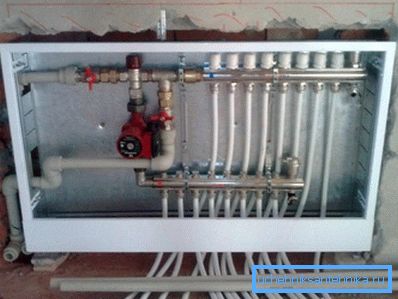

Mindegyik cső egyik vége az elosztócsőhöz van csatlakoztatva, a másik a gyűjtőhöz. Maguk a csövek formájú kontúrok formájában helyezkednek el.

A forró víz a fűtőkazánból a szállítócsőbe kerül, majd átmegy a fűtött padló körvonalain, és belép a gyűjtőtartályba, ahonnan visszatér a már lehűlt kazánhoz. A kazánban újra felmelegszik és belép a szállítócsatornába.

Rendszerint a házak kombinált fűtési rendszerrel vannak felszerelve, beleértve a radiátorokat és a fűtött padlókat. A fűtőközeget a kazán melegíti.

A kazán hőcserélőjén áthaladó víz hőmérséklete megközelítőleg 75-95 ° C, ami elég elfogadható a radiátorok számára, azonban nem elfogadható a padló kontúrjainak betöltése.

A padlófűtés olyan alacsony hőmérsékletű rendszer, amely 35 - 50 ° C-nál nem melegebb hőhordozót igényel. A kazán működési módja azonban nem jelenti az ilyen értékeket, különösen mivel ez a hőmérséklet nyilvánvalóan nem elegendő a radiátorok számára.

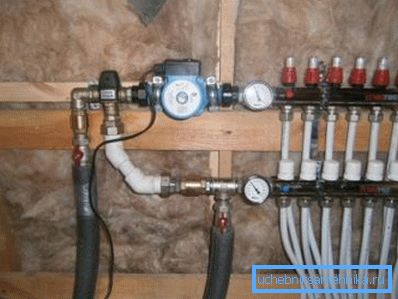

Figyelj! A meglévő ellentmondás megoldása érdekében egy vízzel fűtött padló keverőegységét használják, amely a folyadékot a visszatérő fűtési kollektorból a melegvíz-ellátó rendszerbe keverik, ezáltal lecsökkenti az előremenő hőmérsékletet a kívánt szintre.

A működés elve

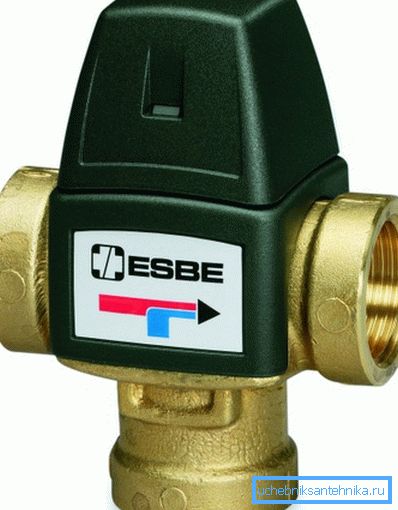

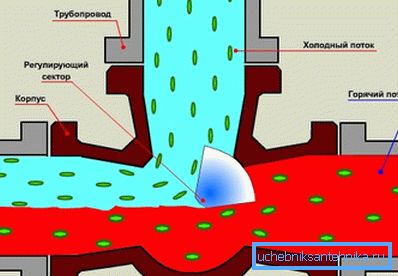

A keverőegység működési elve három vagy kétutas szelepen alapul. Ez egy egészségügyi berendezés, amely két bemenettel és egy kimenettel rendelkezik (két kimenet és egy bemenet - a telepítéstől és a feladattól függően).

A szelep három pozícióval rendelkezik:

1. Az 1. bemenet nyitva van, a 2. bemenet zárva van, a kimenet nyitva van;
2. Az 1. bemenet zárva van, a 2. bemenet nyitva van, a kimenet nyitva van;
3. Mindkét bejárat és kijárat nyitva van.

A menedzsment (kapcsolás) manuálisan vagy termosztatikus fejjel történik, akkor is csatlakoztathat szervó. A termosztatikus fej használatával érdekli.

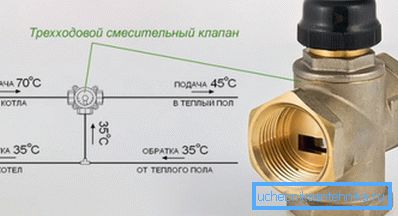

Tekintsük át a teljes webhely munkáját:

• A 70-95 ° C hőmérsékletű meleg vizet a szelepek egyikébe vezetjük be;
• A keringtető szivattyú és a hűtőfolyadék-ellátó kollektor a padlózatokhoz kapcsolódik a készülék kimenetéhez;
• A rendszer visszatérő gyűrűje a kazánhoz vezető visszatérő csőhöz van csatlakoztatva, azonban a háromutas szelep második bemenetéhez csatlakozó ág van elrendezve, amelyen keresztül a hideg víz a forró vízbe áramlik;
• A termosztatikus szelepfejnek van egy távérzékelője, amely megméri a víz hőmérsékletét az elosztócsőben;
• A termosztátot úgy állítjuk be, hogy ha a beömlőcsatorna hőmérséklete előre meghatározott érték fölé emelkedik, akkor a szelep lezárja a kazánból származó hűtőfolyadékhoz csatlakoztatott beömlőnyílást, és a padlókörben lévő víz cirkulál körbe egy rövid körben a kazán nélkül;
• Amint az elosztócső hőmérséklete előre meghatározott érték alá esik, a szelep ismét forró vízzel nyitja meg a bemenetet, és a padló elkezd felmelegedni.

Figyelj! Rendszerint kis rendszerekben kétirányú szelepet használnak, amelyben nincs olyan pozíció, amelynél a melegvízellátás nyitva van, és a visszatérő csatlakozó be van zárva. Ez kiküszöböli a túlhevített hűtőfolyadék bejutását a rendszerbe, mivel ez tele van balesetekkel.

Fajták és összetétel

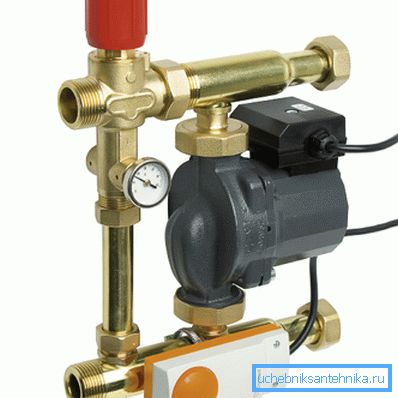

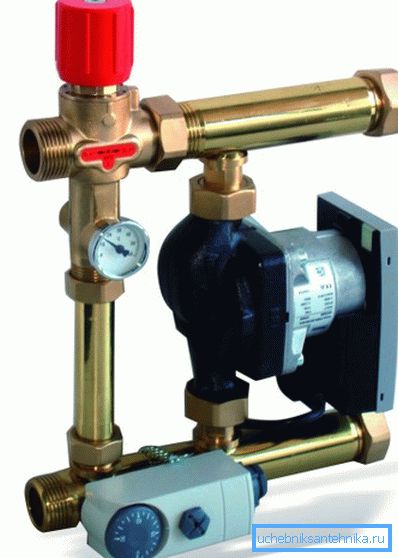

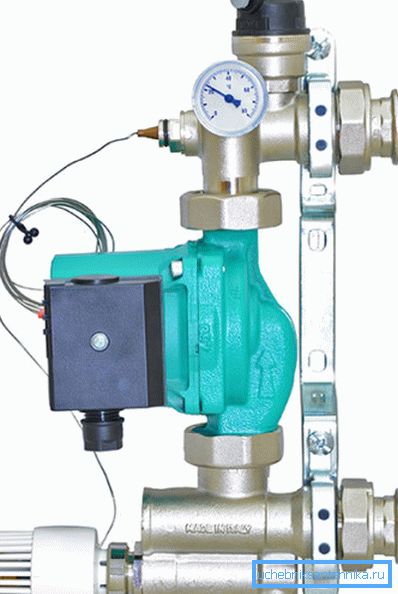

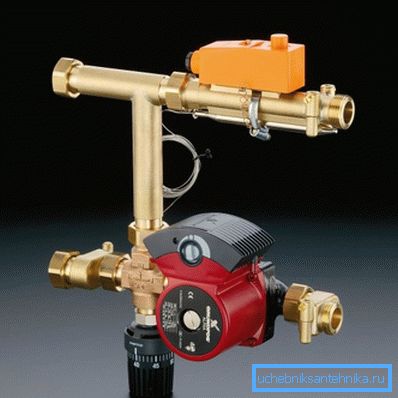

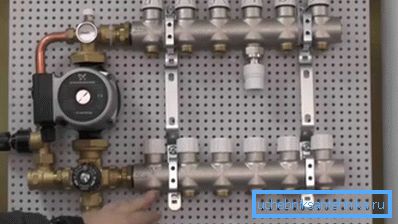

A korszerű vízvezetékek piacának kínálata készen álló kollektor csomópontokat kínál egy visszatérő vízellátó rendszerrel és külön keverőmodulokkal egy szivattyúval és a készlet összes szükséges részletével. A legtöbb padlófűtési rendszer gyártója mindkettővel rendelkezik.

Ugyanakkor a vízvezeték szinte minden szállítója mindig olyan alkatrészeket kínál, amelyek szükségesek ahhoz, hogy hasonló összetevők, például szivattyúk, szelepek, mérőeszközök, szenzorok, csapok és az összes szükséges szerelvény összeilleszthetőek legyenek egyetlen egységbe. Emiatt ma már nem probléma, hogy a saját kezűkkel együtt dolgozzon keverő rendszert, miközben a minőség nem rosszabb, mint a gyári összeállítás.

Figyelj! A gyári modul ára lényegesen magasabb lesz, mint egy önszerelt, míg a kiváló minőségű komponensek elérhetősége még egy amatőr számára is megvalósítható.

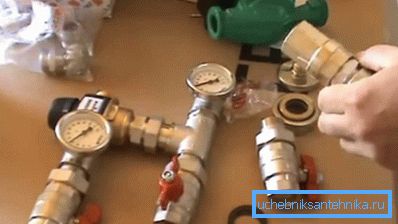

Az önszereléshez a következő részek szükségesek:

• Háromutas szelep termosztatikus fejjel és távérzékelővel;
• Több golyóscsap (2 - 5);
• Cirkulációs szivattyú;
• Két hőmérő és egy manométer;
• Tee splitter;
• Adapterek és csatlakozók a kapcsolóalkatrészekhez.

Figyelj! A minimális szerelésnél hőmérők és nyomásmérők nélkül is elvégezhető, a golyóscsapokat is kizárhatja, de ez nagyon nemkívánatos.

felszerelés

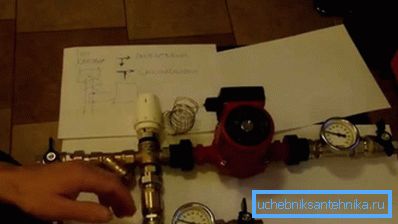

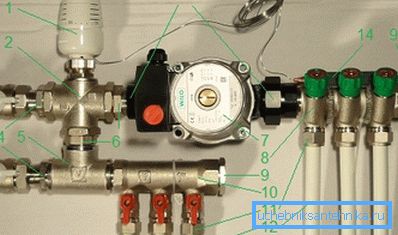

Ha nem ért egyet azzal, hogy túlfizet a gyárnak, akkor figyeljünk a figyelmünkre. Annak érdekében, hogy világosabbá váljon, vegye például a kész csomópontot, és rajta építjük.

1. Kezdjük a háromutas szeleppel 1? (2). A termikus fejet (1) a fejére fújjuk egy távérzékelővel, amelyet még nem érünk hozzá.
2. Az egyik szelep bevezetéséhez csatolja az amerikai gömbcsapot ?? (3) összekötő lap segítségével 1? - ?? (4). A második bejárathoz rögzítünk egy pólót 1? (5) az 1? (6). Csapja meg ugyanazt a gömbcsapot, mint a keverő bemenete.
3. A szelep-kivezetéshez ("AB" jelzéssel) a keringető szivattyút (7) egy sapkával ellátott csavarral (1) kell ellátni. (13). A szivattyú kimenetéhez csatlakoztassa az 1 szivattyút. - 8 (8).
4. A szelep és a gömbcsaphoz csatlakoztatott tee szabad kimenetéhez csatlakoztassa a visszatérő elosztót (10). A póló és a kollektor között kívánatos hőmérőt telepíteni a visszafolyás hőmérsékletének megfigyelésére. A megbízhatóság érdekében a visszacsapó szelepet visszacsapó szeleppel lehet felszerelni a visszafolyás elkerülése érdekében.
5. Most vesszük a távoli hőmérséklet-érzékelőt (14), és rögzítjük az adaptercsatornán. A készülék pontosabb működéséhez ez a hely felmelegíthető.
6. A kollektorokat dugókkal lezárjuk (9), a szerelvények (11) segítségével a meleg padló körvonalainak csővezetékeit (12) összekötjük, és csöveket csatlakoztatunk a kazánból és a gömbcsapokba áramló és visszatérő csövekhez.

Figyelj! Ajánlatos a rendszert két hőmérővel ellátni, hogy ellenőrizni lehessen a tápellátás és a visszatérő fejrész hőmérsékletét. Ez segít a szivattyú megfelelő konfigurálásában.

következtetés

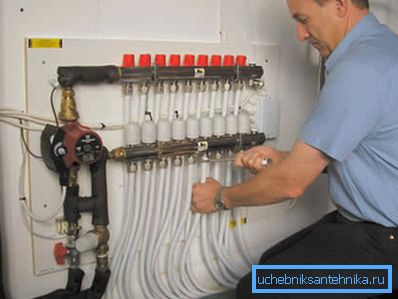

Minden ember, aki legalább egyszer egy csavart tartott a kezében, képes lesz egy keverő csomót összeszerelni egy meleg padlóra saját kezével. Mindössze annyit kell tennie, hogy kövesse az utasításokat és nézze meg a videót ebben a cikkben.
