Keverőcsomók hőszigetelt padlóhoz: eszköz és küldetés

A padlófűtés kiválóan kiegészíti a radiátoros fűtést. Azonban a hagyományos akkumulátoroktól eltérően alacsony hőmérsékletű fűtőberendezésekhez tartozik, ezért ezek együttes használata esetén feltétlenül telepíteni kell a fűtött padló összekötő csomópontjait. Az alábbiakban közelebbről megvizsgáljuk, hogy ezek az eszközök, milyen elemekből állnak és milyen funkciókat végeznek.

Miért használjon keverőegységet?

Ahhoz, hogy megértsük, miért van szükség egy vízmelegített padlóra, először ki kell derítenie a rendszer működését, amit alább fogunk elvégezni. Tehát a radiátorok és a padlófűtés érdekében ugyanazt a hőhordozót szállítjuk. Ezenkívül maximálisan felmelegedett, azaz a fűtőtestekhez szükséges hőmérséklet (legfeljebb 95 fok).

Ugyanakkor a padlófelület hőmérséklete az egészségügyi szabványoknak megfelelően nem haladhatja meg a 30-31 fokot, ellenkező esetben kényelmetlen lesz ezen a szinten járni. Emiatt a hűtőközeg hőmérséklete, amelyet az áramkörbe táplálnak, az esztrich vastagságától és a padlóburkolat típusától függően - 35-55 fok.

Ebből következik, hogy a víz közvetlenül a kazánból nem vezethető be az áramkörbe, mivel hőmérséklete meghaladhatja a megengedett határértéket. A süllyesztés céljára hőforrásként meleg padlóra van szükség. A forró hűtőközeget összekeveri a hidegebb, azaz a hűtőfolyadékkal. visszatérési sor

Figyelj! Ha a ház vagy apartman fűtését alacsony hőmérsékletű áramkörök alkalmazásával hajtják végre, akkor a keverőegységek nincsenek felszerelve, mivel ebben az esetben nincs értelme használni őket.

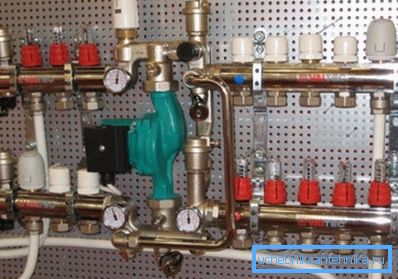

Eszközkeverési csomópont

Hagyományosan a vizsgált keverő munkáját a következőképpen lehet leírni:

• A forró hűtőfolyadékot a fûtõkollektorba szállítják, és a fûtött padló termosztáttal ellátott keverõszeleppel szemben helyezkednek el.
• Ha a hűtőközeg hőmérséklete alacsonyabb, mint a kívánt, akkor a szelep aktiválódik, aminek következtében a forró hűtőközeg ellátása megindul.
• Amint a hőmérséklet eléri a kívánt értéket a forró és hideg folyadékok keveréséből, a szelep leállítja a forró folyadék áramlását.

Azt kell mondanom, hogy a fűtött padló keverőcsoportja nem csak a hőmérséklet beállítására, hanem a hűtőfolyadék cirkulációjára is a fűtési rendszer áramkörében van. Ezért a rendszer a következő alapvető elemekből áll:

Ez a két fő elem mellett a következő lehet:

• Bypass - megvédi a keverőegységet a túlterhelésektől.
• Záró és leeresztő szelepek.
• Légtelenítő.

Megjegyzendő, hogy a keverő hőcserélőt az áramkör előtt kell felszerelni, de a telepítés helye nagyon eltérő lehet:

• A helyiségben, ahol a rendszert meleg padló hajtja végre.
• A kazánházban.
• A közeli gyűjtődobozban.

A keverőegységek típusai

A termomixerek működésének fő különbsége az elosztószelepek kialakítása. A legelterjedtebbek a kétirányú és háromirányú eszközök. Az alábbiakban részletesen megnézzük a funkciókat.

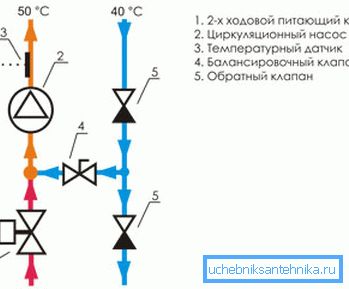

Kétutas szelep

A kétirányú szelepeket is úgynevezett etetésnek nevezik. Ezen a készüléken egy termosztatikus fej van beépítve, amely folyadékszenzort tartalmaz, amely a hűtőfolyadék hőmérsékletének ellenőrzését szolgálja, és amely a fűtési rendszer áramkörébe kerül.

A hűtőközeg összekeverését a fentiekben ismertetett elv szerint hajtjuk végre, azaz. a visszatérő áramot folyamatosan biztosítják, és a forró folyadékot csak szükség esetén.

Ennek a designnak az előnyei közé tartoznak:

• A rendszer soha nem túlmelegszik, ami növeli az élettartamát.
• A szelepnek nincs jelentéktelen áramlási kapacitása, amely biztosítja a sima hõmérséklet szabályozását, azaz hirtelen változások nélkül.

Ezen okok miatt a szakemberek többsége, amikor a keverőt egy saját szintre emeli a meleg padlóra, használjon kétutas szelepeket.

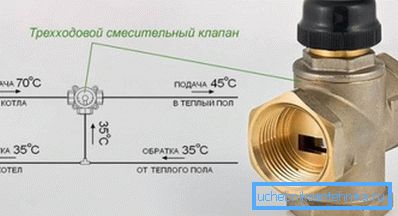

Háromutas keverő

Ez a készülék két funkciót kombinál:

• Bypass Feed szelep.
• Kiegyensúlyozó bypass szelep.

Fő jellemzője, hogy összekapcsolja a hideg visszatérő vezetéket és a forró hőhordozót. Gyakran a háromutas szelepek működtetőkkel vannak felszerelve az időjárásfüggő és termosztatikus eszközök vezérlésére.

Úgy gondolják, hogy a háromutas keverők univerzálisak és elengedhetetlenek nagy rendszerekhez, valamint olyan rendszerekhez, ahol időjárásfüggő vezérlőket használnak.

Azonban vannak hátrányai:

• Nem kizárt annak lehetősége, hogy egy meleg padló kontúrját egy forró hőhordozó termosztátjával jelezzék 95 ° C-os hőmérsékleten. Ez túlnyomás okozta cső-károkat okozhat. Emellett a hirtelen hőmérsékletváltozások lerövidítik a rendszer élettartamát.
• Még az eszközbeállítás minimális változása is jelentős változást eredményezhet az áramkör hőmérsékletében, ami a készülék nagy sávszélességével jár.

Figyelj! A rendszer tartóssága a keverőegység építési minőségétől és a kiválasztott anyagok minőségétől függ. Ezért ezeket a pontokat különös figyelmet kell szentelni a rendszertervezés szakaszában.

A berendezés telepítésének jellemzői

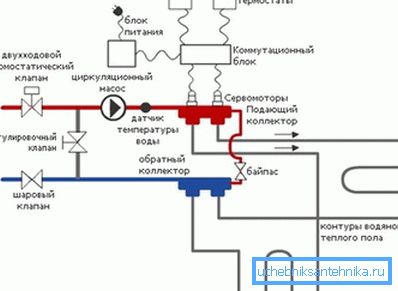

Számos lehetőség van a berendezések csatlakoztatására. Az alábbiakban a keverőhely padlófűtés legkedveltebb sémája.

Ez lehetővé teszi, hogy önszerelje a rendszert az egymás utáni összes fontos elem összekapcsolásával:

• kazán,
• Elosztási csomópont;
• Pipeline.

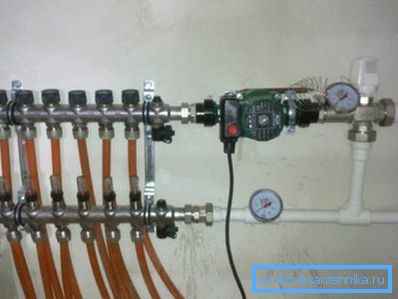

Az elosztószerkezet beszerelése előtt olyan védőszekrényt kell beszerelni, amely nyitott vagy zárt. Bizonyos esetekben a csomópont teljesen nyitott állapotban van, pl. állvány formájában. Ebben az esetben a hozzáférés egyszerűbbé válik, de a kapcsolatvédelem szenved.

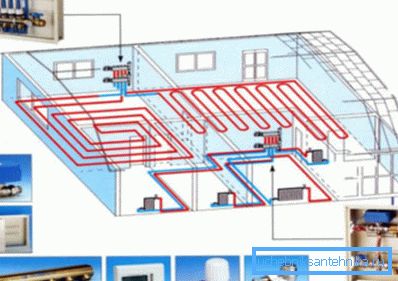

A szekrény helyét rendszerint az áramkörök helyétől függően választják ki. Ha több fiókot használ, tanácsos a szekrényt középen, a kontúroktól és a fő csövekhez közeli távolságban elhelyezni. Az ilyen "középső" helyszín a legjobb hidraulikus teljesítményt nyújtja.

A saját kezével történő összeszerelést célszerű olyan hőmérővel és zárószelepekkel felszerelni, amelyek az áramkörök valamennyi kimenetén helyezkednek el. Leggyakrabban a betáplálási és visszafolyási műveletek beállításához szükséges alkatrészeket egy kollektor készlet tartalmazza.

A rendszerre összpontosítva lehetőség nyílik az elosztó csomópont helyes és viszonylag gyorsan telepítésére, a tápvezeték és a kisülő csővezetékek csatlakoztatására, valamint annak biztosítására, hogy egy vagy több áramkört le lehet kapcsolni, ami a rendszer működés közben szükséges lehet.

Az alkatrészeket kompresszor szerelvényekkel, a szerelő készlettel csatlakoztatják, amely a következőket tartalmazza:

• diófélék;
• perselyek;
• Gyűrűs klipek.

Tipp A rendszer felszereléséhez jobb, ha a sárgaréz szerelvényeket használják, annak ellenére, hogy áruk magasabb. Ez annak a ténynek köszönhető, hogy belső falain szinte semmilyen skála nem halmozódik fel.

Azokban az esetekben, amikor az alkatrészek átmérője nem egyezik meg, használnak adaptereket.

A rövid összeszerelési utasítások a következők:

• Először is két cső van csatlakoztatva az elosztóegységhez - hűtőfolyadék-ellátás és visszatérő áramlás.
• Ezután csatlakoztassa a kontúrelemeket.
• Ezután a rendszerelemek a következő sorrendben kerülnek telepítésre:

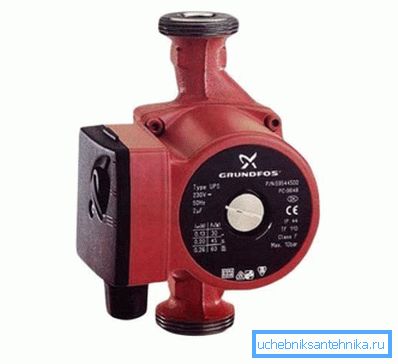

• cirkulációs szivattyú;
• levegő kilépő;
• lefolyócsap;
• háromutas keverő.

Ez a rendszer lehetővé teszi, hogy teljesen szabályozza a fűtési folyamatot.

Figyelj! A leírt rendszer működése teljesen függ a fűtőkazántól - a hőmérséklet csökkentése vagy a hűtőfolyadék áramlását korlátozó hőmérséklet csökkenése a fűtött padló hőmérsékletének csökkenéséhez vezet.

Itt, valójában, az összes alapvető eleme a telepítés elosztó csomópontok.

következtetés

Keverőegységek szükségesek azoknak a fűtési rendszereknek, amelyek kombinálják a hagyományos radiátorokat egy meleg padlóval. Ráadásul a fűtött padló tartóssága a forgalmazó minőségétől függ. Ezért a beépítésének minõségét nem szabad kevesebb figyelmet fordítani, mint a meleg padló elhelyezése.

A cikkből származó videóból megtudhatsz néhány további információt erről a témáról.
