Kollektoros fűtési rendszer - tökéletes választás egy

Még a fűtési rendszer tervezési szakaszában is szükség van a hűtőfolyadék és a fűtőtestek közötti teljesen különböző módszerek közötti választásra. Ha a költségvetés nem gyenge pont, a gyűjtőrendszer ideális megoldás lenne, és az olyan paraméterek tekintetében, mint például az egyszerű használat és a tartósság, az analógoknál jobb.

A kollektor és más típusú huzalozás összehasonlítása

Választhat a csövek elosztásának három szokásos módja közül:

• egycsöves fűtés - ideális kis családi ház fűtésére. Ebben az esetben az összes radiátor sorba van kötve, ami azt jelenti, hogy a lánc utolsó eleme kevésbé hatékonyan működik, mint az első. De egy ilyen rendszer költsége minimális;

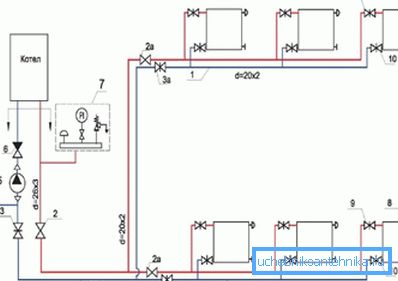

• 2-csöves fűtéssel, a bekötési rajz két párhuzamos áramkörrel ábrázolható, az egyik biztosítja a forró hűtőfolyadékot a fűtőberendezésekhez, a második pedig a hűtött hűtőfolyadékot a kazánhoz. Ez a fűtési módszer a leggyakoribb;

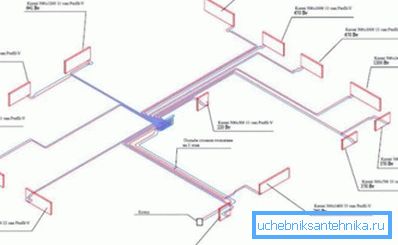

• a kollektor kábelezése eltér a felsorolt ​​analógoktól, mivel minden hűtő egyenként hűtőfolyadékkal van ellátva. Vagyis egy kollektor kerül a helyiségbe (a készülékén - később a cikkben), és innen minden akkumulátorhoz van ellátó és kisülő cső. Ez hatással van a költségekre és a telepítés bonyolultságára, de az összes munkát még saját kezeivel is elvégezheti.

Természetesen ez nem a legjobb hatással van a beszerelési munkák és az anyagok költségeire. Ebben az esetben a csövek teljes hossza maximális lesz, és a kollektor is pénzbe kerül (különösen, ha a kiválasztott modell nem az utolsó termosztátos gyártó).

A kollektor fűtés erősségei és gyengeségei

Nincsenek ideális megoldások a természetben, a kollektor fűtőkör használata nem kivétel.

A kollektor fűtési rendszer előnyei:

• a fűtési rendszer rugalmassága - közvetlenül a kagylóra felszerelhet termosztátot, amellyel a hőmérsékletet egyetlen radiátorban szabályozzák;

Figyelj! Szükség esetén egyszerűen kikapcsolhatja az akkumulátort. A fűtési rendszer többi része rendesen működik.

• mivel minden egyes radiátor hűtőfolyadékkal egyenként van ellátva, lehetséges egy kis szakaszú cső használata;

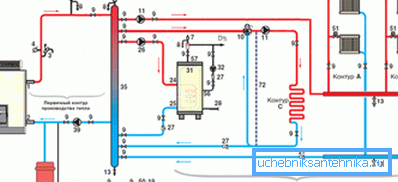

• Kívánt esetben egyszerűen kombinált fűtési rendszert használhat. Ez azt jelenti, hogy két áramkörre van osztva különböző üzemi hőmérsékletekkel, vagy használjon más típusú hűtőfolyadékot az egyes áramkörökben. Ilyen megoldás esetén hidraulikus tűvel kell rendelkeznie.

Vannak kollektor elrendezés és gyenge pontok:

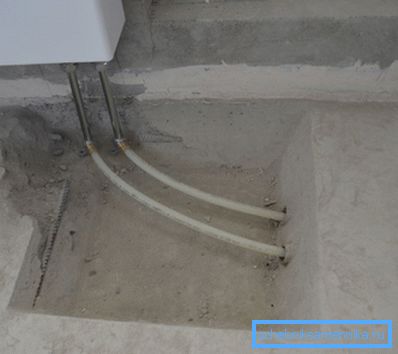

• a megemelt ár már említésre került, továbbá ha szükséges, a javítások nehézkesek lehetnek - mivel a fűtési csövek közvetlenül a padló alatt vannak elrejtve (gyakran egyszerűen csak csatolva vannak feltöltve);

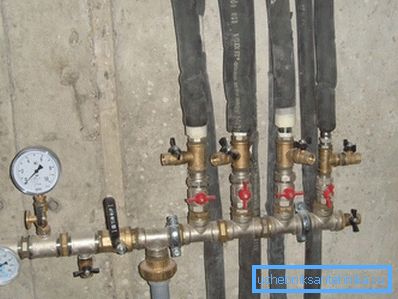

• az ilyen elrendezésű csöveket nem lehet a falak mentén elhelyezni. Pontosabban, technikai szempontból ez megtörténhet, de a fal majdnem fele csövekkel csukható le - kétségkívül a belső térben;

• a kicsi átmérőjű csövek kollektoros eloszlása ​​erősebb keringető szivattyút igényel, mivel a hidraulikus ellenállás növekedni fog;
• Lehetetlen lehet egy ilyen fűtési rendszert teljesen autonóm módon hívni - mindenképpen villamos energiára van szükség - a szivattyú működtetéséhez. A természetes nyomás nem elegendő a hűtőközeg elforgatásához.

A kollektor fűtési rendszerének eszköze és működési elve

E rendszer szerint lehet megszervezni a nem csak a fűtés radiátorokkal, hanem például szervez „meleg padlót” a szobában - azaz, nem elem nélkül. Általában azonban a fűtési rendszer változatlan marad, és ugyanazon az elven működik.

A gyűjtők típusai

A gyűjtők felhasználhatók:

• hagyományos fűtés szervezése (radiátorok használata). A radiátorok 2-3 darabos csoportokban kombinálhatók a csövek mentésére és a szerelés megkönnyítésére;
• melegítés a "meleg" padló elvén;

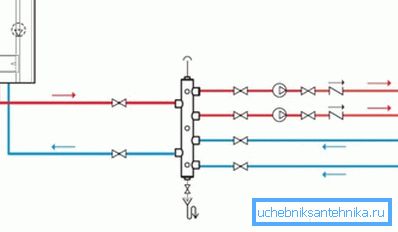

• hogy egy áramkört 2 vagy annál többet különítsenek el. Ebben az esetben a kazán mindkét áramkör energiaforrását szolgálja, de a hűtőfolyadék hőmérséklete jelentősen eltérhet (különböző típusú hűtőfolyadékokat is használhat).

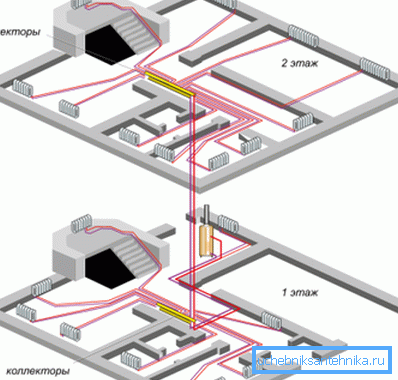

A "meleg padló" használatával történő melegítés kollektoros kialakítását a megnövekedett ellenállás jellemzi, ezért egy további keringtető szivattyú szükséges a fűtési rendszerhez. A csomóponti szekrény a legjobb helyen van a ház közepén, ezzel a megoldással a különböző helyiségek fűtésére szolgáló csövek hossza közel azonos.

Egy ilyen lényeges elem egy olyan keverőegység, amelyben a hűtőközeg hőmérséklete csökken. A kazán kimenetén a víz kb. +90 ° C-ra melegszik, és a padlófűtési rendszerekben a hőhordozó hőmérsékletének kb. +40 ° C-nak kell lennie.

A kollektor fűtési rendszer elemei

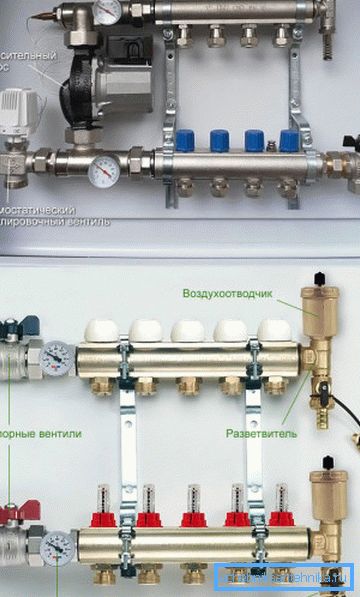

Rendszerint minden elemet külön kis szekrényben rejtettek el, és a fal melletti nem feltűnő helyen található. A csövek a padló alatt futnak, így a szoba belseje nem zavart.

A fő elem egy fésű (2 darab szükséges). Külsőleg fésű (vagy fésűs) úgy néz ki, mint egy egyszerű csőszakasz, amely hozzá van hegesztve egy pár csapok (modellek általában vásárolt száma csapokat a tartomány 2 - 12).

Figyelj! Szükség esetén a megvásárolt fésűket egymáshoz lehet csatlakoztatni. Így létrehozhat egy fésűt bármilyen kimenet / bemenet számára.

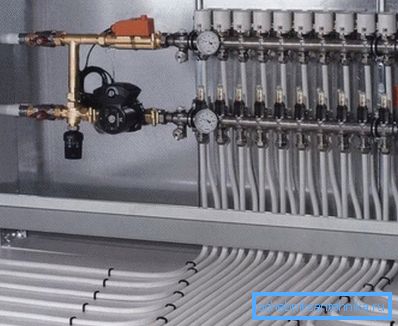

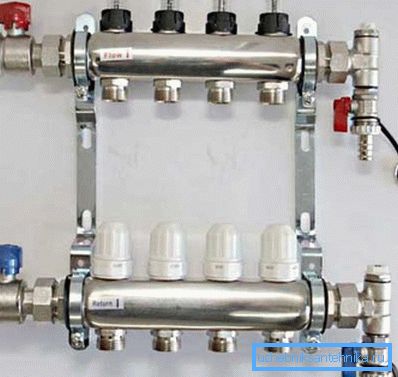

A kollektoros fűtési rendszerek rendszerint áramlásmérőkkel és termosztátokkal vannak ellátva - a teljes költséghez képest ezeknek az eszközöknek a költsége nem olyan nagy. A megvásárolt kagyló a gyárban termoregulációs és vízáramlásmérő eszközökkel van felszerelve, ezért csak válassza ki a megfelelő modellt.

A tápkamrákon áramlásmérőket szerelnek be, mivel a fésűnek légtelenítő szeleppel kell felszerelnie a levegőt - ez hasznos a levegő eltávolításához a fűtőrendszerből. A fésűre, amely a hűtött hűtőfolyadékot fogadja, termosztátokat szerelnek fel

A munka jellemzői és az egyes elemek elhelyezkedése

A kazán által felmelegített hőhordozó bejut a fő beömlő csőbe, és az egyes csöveken keresztül belép a radiátorba. Annak érdekében, hogy minden fűtőtest ugyanazt a fűtést biztosítsa, ajánlatos körülbelül azonos hosszúságú és átmérőjű csöveket használni. Ezután a lehűtött hűtőfolyadék átáramlik a kisülő csövön keresztül a második elosztófejre, és visszatér a kazánba.

A beépített termosztát szabályozza a vízhőmérsékletet, és szükség esetén növeli / csökkenti a hűtőfolyadék áramát a radiátoron keresztül, így a helyiség hőmérséklete szabályozható.

A kollektor fűtés stabilan működik csak bizonyos körülmények között:

• Tágulási tartályt kell felszerelni, ez kompenzálja a hűtőközeg térfogatának növelését a fűtés során.

Figyelj! A tágulási tartály legkisebb térfogata a fűtési rendszer hűtőfolyadékának 10% -ával egyenlő.

• a keringtető szivattyú a visszatérő helyen van;
• A tágulási tartály optimális helye a keringető szivattyú előtt lévő csőszakasz.

A kollektor fűtési rendszer telepítése

Hagyományosan az egész telepítési folyamat három szakaszra osztható: a padlóra helyezett csövek lefektetése és rögzítése, gyűjtődoboz és összekötő csövek felszerelése a fésűkhöz.

A munka elvégzéséhez szükséges utasítások így néz ki:

• az alapot először készítik el - a betont megtisztítják és egyenletesítik;
• akkor a vízszigetelés egy rétege elterjedt, és egy szalagot ragasztanak a helyiség peremén, ami simítja a beton esztrich tágulását;

Figyelj! Ha a padló a fából készült, akkor a csövek egyszerűen a táblák alá kerülnek, ami nagymértékben megkönnyíti a munkát.

• majd egy vízszigetelő réteget követ;

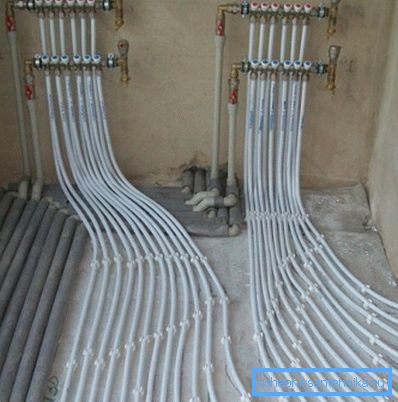

• felett a szokásos fémgázt lefektetik, és vezetékeket vagy speciális klipeket rögzítenek hozzá. A csöveket a dróthálóhoz csatlakoztatva kis rést kell hagyni;

• majd követi a padló feltöltését. Ezzel a módszerrel a csövek, a szállítás során a hűtőközeg a radiátor, akkor részben a padlófűtés a szobában.

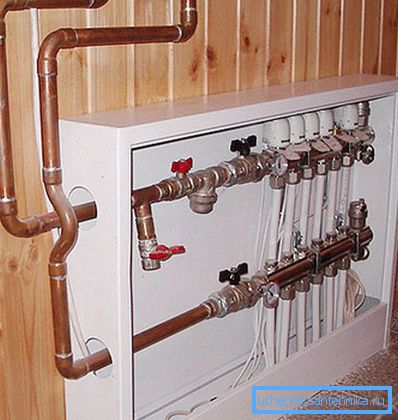

Ami a kollektor szekrényt illeti, akkor egy magánházra választhat akár falra szerelt vagy padlón álló modelleket, akár a falba beépített lehetőségeket is. Ez elvben nem befolyásolja a fűtési hatékonyságot, ezért inkább a kollektor fésűkhöz való hozzáférés kényelme alapján kell választani.

A falba épített szekrények modellje alatt kívánatos, hogy a ház tervezési szakaszában egy rést biztosítson. Függetlenül attól, hogy milyen típusú, a kabinet további kell rögzíteni, hogy a fali horgonyt vagy csavart (egy faház), erre a célra vannak speciális szem a kabinet szerkezete.

Elforgatható fésű

A kollektor fűtéshez alkalmas fésű kiválasztása egyszerű. A készülék egyszerű, ezért először figyelmet kell fordítani az anyag anyagára.

A megvásárolt eszközök a következők lehetnek:

• az acél tok és ágakkal;
• öntöttvas házzal;
• műanyag tokkal.

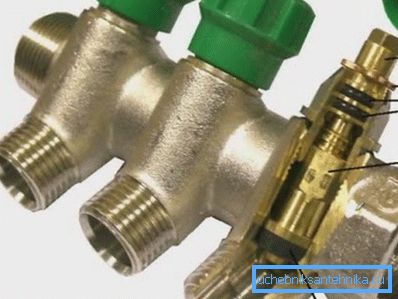

Előnyben kell részesíteni az öntött szerszámokat, még akkor is, ha jelentős nyomásesés van, a ház nem enged áramlani. Ami a be- és visszatérő csövek csatlakoztatását illeti, a legegyszerűbb modelleknél is a csatlakozások menetesek, ez nagymértékben leegyszerűsíti a telepítést.

A kollektor fűtése megvásárolható fésűk nélkül, 2 lehetőség közül választhat:

• hegesztéssel - a gazdaság szempontjából nagyon ellentmondásos lehetőség. Először is, nem mindenki tudja, hogyan kell dolgozni egy hegesztőgép, és másodszor, a minőség a varrás nem lehet garantálni. Abban az esetben, ha a hiányos szivárgás garantált. Ezenkívül meg kell vásárolni a hiányzó megerősítést, ennek következtében a megtakarítások kevéssé lesznek;

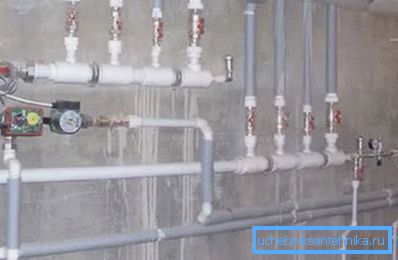

• Nos, a legtöbb költségvetési lehetőség a PP csővezetékből származik. Ebben az esetben a fésű sorozatos sorozatú pólókhoz hasonlít, amelynek végén egy dugó található. Az eszközökön csak egy eszköz van PP csővezeték forrasztására. Az ilyen kollektor a polipropilén csővezeték összes gyengeségével, különösen a magas hőmérsékletű hűtőközegben fellépő szilárdság csökkenésével jár.

Összegezve

A kollektor fűtési rendszer hatékonyság szempontjából ideálisnak mondható. A hűtőfolyadék minden fűtőtesthez való független ellátása lehetővé teszi az ideális mikroklímát a ház minden szobájában. A hagyományos, fűtési rendszerekhez képest a költségek valamivel hátráltatják az ilyen típusú fűtési rendszerek népszerűségének növekedését, de ha a költségvetés lehetővé teszi, a fűtés a kollektoros rendszerrel ideális.

A videó a fésű kialakítására összpontosít.
