Különböző gázfűtő kazánok: munkájuk alapelvei

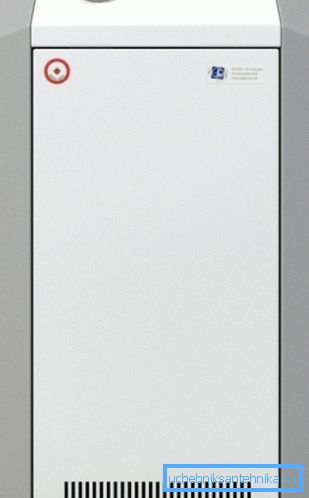

Ha az országház képes csatlakozni egy gázvezetékhez, akkor nagyon kényelmes lesz, ha melegíti a házat Lemax gázkazánok vagy más márkák melegítésével. A legfontosabb dolog az, hogy a fűtőtest teljesítményét a helyiség élettartamával és a hűtőfolyadék mennyiségével kapcsolatban a radiátor körzetben vagy a padlófűtésnél helyesen számolja ki.

Bármelyik márkát is választja - a Wisman, a Mimax, a Beretta - fontos, hogy alkalmasak legyenek a hőcserélő fűtés típusára, amelyet alább tárgyalunk, és emellett egy videoklipet nézünk a kazánokról.

A működés elve

Megjegyzés. A fűtőkörtől függően szükség van fűtési gázkazán kiválasztására is, amely lehet magas hőmérséklet (konvekció) vagy alacsony hőmérséklet (kondenzáció). Tehát, ha a radiátoroknak körülbelül 60-80 ° C-os folyadékhőmérsékletre van szükségük? C, majd egy meleg padló elég 30-50? C.

Konvekciós egységek

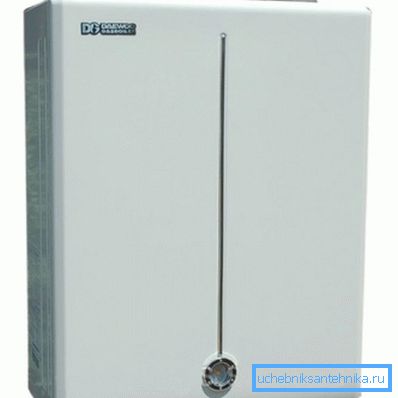

• A konvekciós típusú gáztüzelésű kazánok a legnagyobb kereslet az Orosz Föderációban, például a Daewoo DGB-100 MSC falra szerelhető vagy padlóra szerelhető változata lehet, amelyet a felső fotó. Attól függ, hogy a legtöbb esetben a fűtőtesteket, és nem a padlófűtéseket preferáljuk - az új hatások hosszú távú szokása és félelme. Mindazonáltal ezek a modellek erős lehetőségekkel rendelkeznek, és néhány esetben még egy kis központi kazán helyet is kínálnak több többszintes épület számára.

• Az ilyen egységek működésének elve ugyanazt a rendszert követi: az üzemanyag átjut a csővezetéken keresztül az égőbe, amely lánggal felmelegíti a hűtőfolyadékot, míg a modern égők leginkább propánnal és földgázzal működnek. A kondenzáció előtti hagyományos kazánok fő hátránya az, hogy az égéskamrában keletkező másodlagos hő nem használható a hatékonyság növelésére, hanem a kéményen át az utcára.
• Az optimális hőmérséklettartomány, legyen az a német WOLF, a cseh PROTHERM vagy a finn dízelgáz TERMAX, 60-80 ° C tartományban van, mivel a hőcserélő leghosszabb élettartama. Ezek a korlátozások abból erednek, hogy 55-57 ° C-os (kritikus pont) savas kondenzátum halmozódik fel a hőcserélőn, ami tönkreteszi a falakat. A savas bepárlás a termikus bomlás vagy egyszerűen a gáz elégetése következtében jön létre.

Megjegyzés. Két áramkör - radiátor és fűtött padló összekapcsolása esetén az utasítás hagyományos modellek használatát javasolja, és a hőhordozó hőmérsékletét a meleg padlóra csökkentve egy háromutas szeleppel végzik.

Kondenzációs egységek

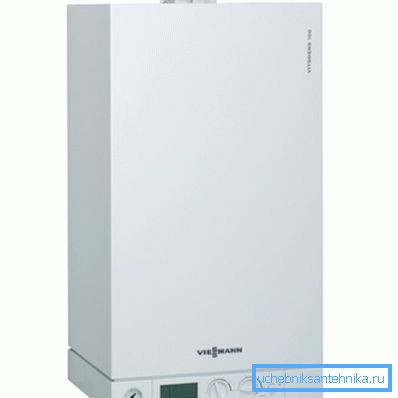

• Természetesen a konvekcióhoz képest a kondenzációs gázkazánok a fűtéshez nem élvezik Oroszországban ilyen népszerűségét, különösen azért, mert az ilyen eszköz ára sokkal magasabb, de ez a savas kondenzátum-szűrési rendszer következménye. Azok a felhasználók, akik úgy döntenek, hogy ilyen akvizíciót tesznek, nem valószínű, hogy sajnálják, hiszen a megtakarítás itt nyilvánvaló - az ilyen egységek hatékonysága egyes esetekben eléri a 111% -ot!

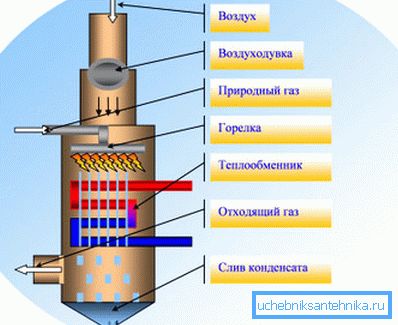

• A kondenzációs gázfűtő kazán a következő elv szerint működik: földgáz belép az égőbe, amelynek lángja felmelegíti a hőcserélőt, de a másodlagos hőt nem távolítják el az üzemanyagkamrából az utcára, hanem másodlagos fűtésre használják. Figyelembe véve, hogy az ilyen modelleket 30-50 ° C-os optimális hőmérsékletre tervezték, ott mindig ott keletkezik a savas kondenzátum, de ez nem károsítja a hőcserélőt, mivel leesik. Ezután egy speciális csővezetékkel, amely szűrőkkel van ellátva, egy bizonyos kapacitásba kerül, gyakorlatilag elveszítve a toxicitását.

Hőcserélők

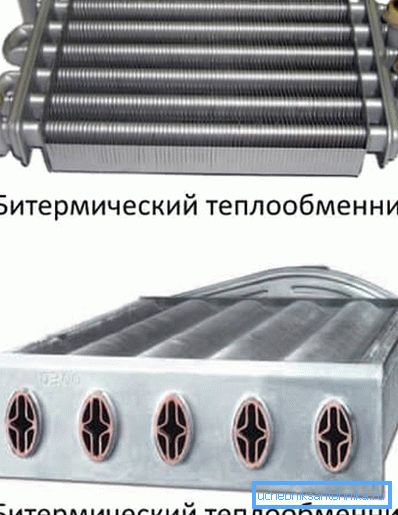

Minden gázfűtő kazánnak hőcserélője van a konfigurációjában, amely akár tetőfedő is lehet, akár a felső ábrán látható, akár külön. A bitermikus változat két, egymással összekapcsolt üreges profilból áll, vagyis egy cső egy csőben, amely lamellás bevonattal rendelkezik a korrózió védelme érdekében. A belső csőben lévő folyadékot a melegvíz rendszerbe és a külső - a fűtőkörbe táplálják.

Az ilyen csomó jelenléte megkönnyíti a kazán tömegét és méreteit, például a SIGNAL vagy az ISHMA jelzésekben (bár különálló verzió lehetséges). Ilyen esetekben csak egy csomópont található. Természetesen csökkenti a súlyát és méretét, de ezen túlmenően az ilyen készülékekhez nem szükséges háromutas szelep a forró vízhez, mivel a vízhőmérséklet alacsonyabb (30 ° C), mint a fűtőkörben.

A bithermikus hőcserélők minden előnye ellenére alkalmatlanok a kemény vízsókra és salakokra, amelyek a csövek falain vannak elhelyezve, megakadályozzák az áthaladást, amely után ez szinte lehetetlen tisztítani. Az a tény, hogy ezeknek az anyagoknak a tisztítása során a fém leesnek, ne feloldódjanak a végéig, hanem úgy néznek ki, mint azok a kis darabok, amelyek elakadnak a zsúfoltságban, amikor kanyarodnak és eltömítik a folyosót.

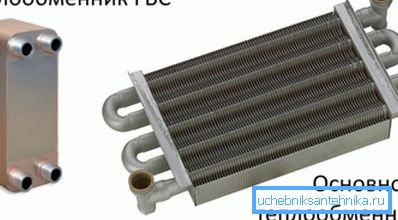

Ha kemény víz van a környéken, akkor a legjobb választani az AOGV-t egy különálló hőcserélővel, amely könnyen tisztítható, és nem zavarja el olyan gyorsan, például a CONORD, a KEBER vagy a TERMONA. Ez a csövek nagyobb belső átmérője miatt lehetséges, és bár ez az opció kicsit több lesz, hosszabb élettartamot takarít meg.

Egyes modellek áttekintése

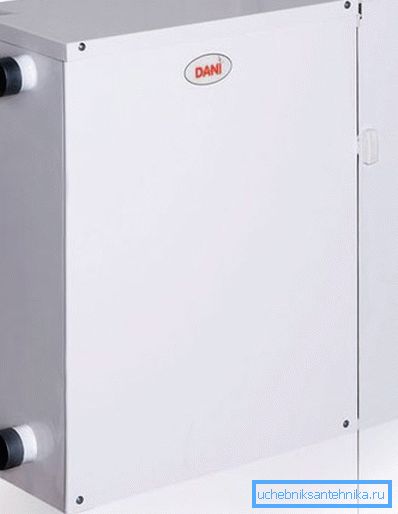

A kettőskörű gázkazán a Dani fűtéshez nem használja a levegőt a helyiségből, ahol a készülék be van szerelve - a levegőbevezetés az utcáról származik, és a termikus bomlás termékei koaxiális füstgázon keresztül kerülnek kibocsátásra. A gázbevitel névleges nyomása 1274PA, és a forró víz üzemi nyomása nem nagyobb, mint 0,65 kPa. Ha az energiahordozó névleges nyomása nem haladja meg az 1274 Pa értéket, akkor a fogyasztása nem nagyobb 0,8 m-nél.³/ óra

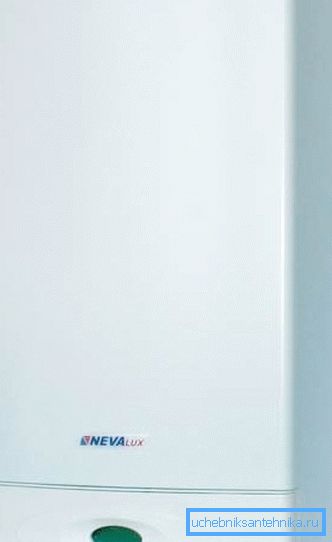

A kettős áramkörű hagyományos NEVA LUX fűtőegység, amelyet a felső képen láthat, Oroszországban készül, a forró vízellátás 14 l / perc, maximálisan 240m-es területre tervezve². Az ilyen eszköz névleges teljesítménye 18 kW, réz hőcserélő, a hatásfok 90% -ot ér el, a hőbomlási termékek maximális hőmérséklete 130 ° C, a minimum 100 ° C. Méretek (magasság / szélesség / mélység) 720x410x326 mm, súly 34,5 kg, 2 év garancia.

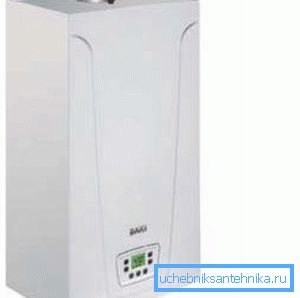

A Waxi gázegység, amelyet ebben a fotón lát, egy falra szerelt, kettős áramkörű egység, amelynek maximális teljesítménye 14kW (elegendő egy 140m-es helyiséghez²), maximális gázfogyasztása 1,63 m³/ óra Teljes energiaellátás esetén a készülék hatékonysága 92,9%, és ha 30% -os teljesítmény mellett működik, a hatásfok 90%, a használati melegvíz hőmérséklete 30-55 ° C. Méretek (magasság / szélesség / mélység) 700x400x280 mm, súly 29.0 kg, 2 év garancia.

Az Aton fűtőkazán egy kondenzációs egység, amelyet alacsony hõmérsékletû áramkörökhöz terveztek, maximális teljesítmény mellett, feltéve, hogy a kondenzációs üzemmódot 24,6 kW és 22,1 kW a tipikusan. A 60-80 ° C-os 6,3-21,4kW-os és 30-50 ° C-6,9-21,7 kW-os fűtésnél a melegvízellátás teljesítménye: T 30 ° C - 10 l / perc.

A Beretta Exkluzív Green 30 CSI kondenzációs típus, amelyet alacsony hőmérsékletű áramkörökhöz fejlesztettek ki, maximális teljesítménye 30 kW kondenzációs üzemmód figyelembevételével történik. Ugyanakkor a 60-80 ° C 99,1 kW és 30-50 ° C - 31,41 kW üzemmódban a forró vízellátás teljesítménye T 30 ° C - 10 l / perc. A 60-80 ° C tartományban a hatásfok 95,5%, és 30-50 ° C-105,2% tartományban van. A Beretta mind természetes, mind cseppfolyósított gázon dolgozik.

következtetés

Összefoglalva elmondhatjuk, hogy vannak olyan gáz öntöttvas fűtőkazánok is, amelyeket saját kezűleg a padlóra szerelhetünk, és legtöbb esetben ezek konvekciós típusú kettős áramkörű modellek. A tanúsításhoz történő beszereléskor egy gázüzemeltető cég képviselőjének kell nevezni - így a jótállási idő nem a vásárlás dátumától, hanem a telepítés időpontjától számítandó ki (lásd még a Ferrol gázfűtő kazán cikkét és azok jellemzőit is).
