Lakóépület fűtési rendszere: műszaki berendezés és működési

A magánház legegyszerűbb klíma hálózata egy fűtőkazánból, radiátorokból és csövekből áll, amelyek ezeket az elemeket egy zárt gyűrűbe kapcsolják, amelyen hűtőfolyadék áramlik. A sokemeletes épületek fűtési rendszerei azonban teljesen eltérő módon rendeződnek, amelyet figyelembe kell venni lakóegységében lévő alkatrész javítása vagy korszerűsítése során. Ellenkező esetben a szomszédokkal és a lakáshivatalokkal kapcsolatos problémák nem kerülendők.

A fűtési rendszer elrendezése a központi hűtőközeg áramlásával

Házelosztó csomópont

A lakóépületben lévő fűtési rendszer egy elzárószeleppel kezdődik, amely a pincében lévő csővezetékekkel összekötő csőre van felszerelve az áramlás- és a kisülő hővezetékekkel (az utasítások a 41-1-2003.

Figyelj! Ez a pillanat nagyon fontos a lakások és a kommunális szolgáltatások munkatársai számára, valamint a hőellátó szervezet számára. E szelepen keresztül hatalmazzák fel hatáskörüket: a fűtési szolgáltatásokat nyújtó szervezet felelős a külső kommunikáció biztonságáért és működőképességéért, a lakóépület vagy a társasházban, ezért a belső egészséggel kell foglalkoznia.

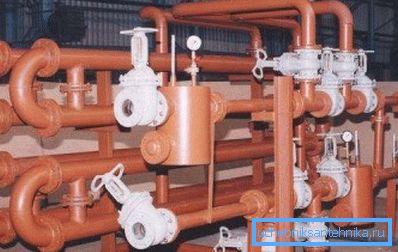

A stopcock után számos felszerelés szükséges, amelyek a hűtőfolyadék és a forró víz áramlását teszik szükségessé a ház minden emeletén található apartmanokon keresztül. A lista és a leírás a táblázatban található.

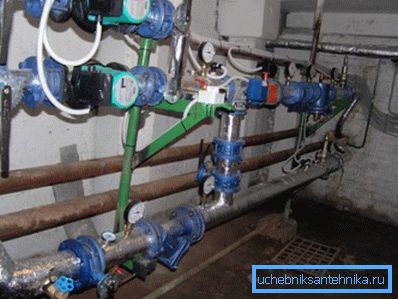

A lakóépület fűtési rendszerét a fűtési felvonó fúvóka átmérőjének változtatásával lehet módosítani. A megfelelő szelep zárásával és megnyitásával a ház és a segédszemélyzet felgyorsítja vagy lelassítja a hűtőközeg keringését a fűtési rendszerben, ezáltal megváltoztatja a hőmérsékletet a fűtőtestekben.

Szállító és kisülő csővezetékek

A lakóépületek fűtési rendszerének következő fontos eleme a házak minden egyes szintjén vízellátó vízszivattyúk, és kiüríti a hűtött hűtőfolyadékot, amely a lakásokba beépített elemeken áramlik keresztül.

Két fő program létezik:

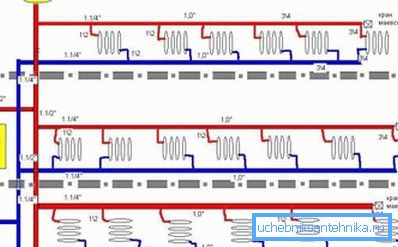

1. A hőhordozót egy csövön át táplálják, és egy másikkal távolítják el. Ezek a házak különböző végein elhelyezkedő fő emelők minden emeleten összekötik azokat a jumpereket, amelyeken keresztül a folyadék áramlik és az összes elemben halad. Így épül fel egy 5 szintes, többemeletes, régi ház fűtési rendszere.

Ezt a rendszert később felhagyották, mivel megnehezíti a hűtőfolyadék teljes kisütését. Ha egy adott lakásban csöveket vagy radiátorokat levegőztetünk, akkor nagyon nehéz eltávolítani az összes vizet a csővezetékek vízszintes szakaszain.

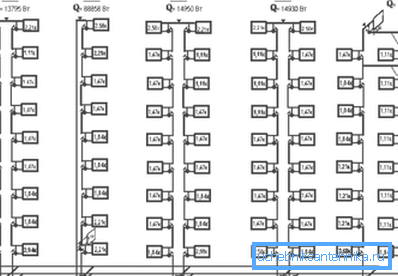

1. A víz függőleges csőn keresztül folyik a padláson, majd leereszkedik az akkumulátorról az akkumulátornak, a legfelső emeletről az aljára..

Figyelj! Mindkét vízelosztási rendszernek van egy nagy hátránya - a jumper a padláson vagy a technikai padlón található. Szükséges a levegőnek a levegőszelepen keresztüli kiáramlása, de jelentős hőveszteséghez vezet, ami csökkenti az éghajlati rendszer egészének hatékonyságát.

Figyelembe véve, hogy a lakóépületek (padlások és pincék) technikai szintje nem fűtött, a fűtési rendszer balesete esetén fennáll a veszélye a hűtőfolyadék fagyasztásának.

Ennek elkerülése érdekében a fűtési megoldások következő tervezési jellemzőit biztosítják:

1. A vízszintes jumperek lejtése. Ha az SNiP által előírt csővezeték magasságának csökkenését megfelelően megfigyelik, a hűtőközeg leeresztése során a csövekből származó összes folyadék eltűnik, és teljesen kizárható a csövek és radiátorok feltörésére alkalmas jégképződés.
2. Fűtési technikai padlók. Bár a padláson és az alagsorban nincsenek fűtőtestek, a csövek - az üveggyapot vagy ásványi rostok ellenére - még mindig melegítik a levegőt, így a hűtőközeg nem hal meg azonnal lehűlni vészhelyzeti melegítés után.
3. Nagy tehetetlenség. A felszállók felső és alsó lapjai meglehetősen nagy átmérőjű csövek (több mint 50 mm). Hőkezelésük a hő megszűnése után nem következik be azonnal. Emiatt a vízben nincs ideje befagyasztani.

Általánosságban a jelenleg alkalmazott rendszer a hűtőfolyadék felső eloszlásával meglehetősen hatékony, bár működési jellemzői vannak:

1. A fűtési rendszer indítása a lehető legegyszerűbb. Elég, hogy kinyissa a lezáró karimát, amely megakadályozza a víz és a levegő szelep záródását a padláson. Miután a csöveket vízzel töltötte, ez utóbbit blokkolja, hogy elkerülje a hűtőfolyadék elvesztését. Ebben az esetben az éghajlati hálózat elindítása véget ér.
2. Éppen ellenkezőleg, a hűtőfolyadék fűtés és vészkiürítése kikapcsolása nehézkes. Először meg kell találnia a kívánt csövet a legfelső szinten, zárja le a szelepeket, majd nyissa fel a szelepet az emelő alsó részében.
3. A függőleges eloszlással a hőosztás egyenetlen (bár a fűtési szolgáltatások ára ugyanaz). Az a tény, hogy a felső lakások egy melegebb hőt szállítanak, ami jobban felmelegíti a lakást. Ennek kompenzálására az alatta elhelyezkedő apartmanokban nagyszámú szekcióban fűtőtesteket kell telepíteni.

Hőcserélők az apartmanokban

Ha nem helyettesíti a fűtőtesteket a városi lakosztályban a saját kezével, akkor két eszköz egyikével fűthető:

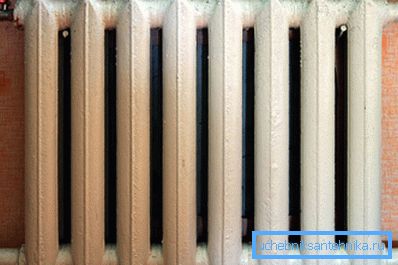

1. Öntöttvas akkumulátor. Csekély hőátadás, jelentős tehetetlenség, hatalmas súly és egyáltalán nem esztétikus megjelenés. Másrészt, ez a készülék mindenféle hőhordozóval használható. Az öntöttvas gyakorlatilag nem érzékeny a korrózióra, és több mint 50 évig tarthat a belső lerakódások rendszeres tisztításával.

1. Acélcső hőcserélő lemezekkel. Ezt a fűtőberendezést a házak építésének megtakarításával kapcsolatban építették be, és nem tart vízzel.

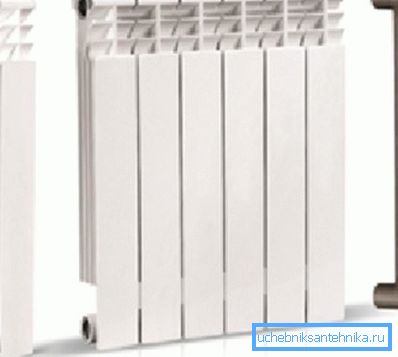

Most a legjobb megoldás a központi hűtőfolyadék-ellátó fűtőrendszerre helyesen tekinthető kétfémes fűtőtesteknek.

Ezek az eszközök a következőkből állnak:

• acélkeret, amelyen keresztül hűtőfolyadék áramlik;
• alumínium hőcserélő, amely a kereten viselhető - növeli a hőátadást és vonzó megjelenést kölcsönöz az akkumulátornak.

A tartós acélcsövek megakadályozzák a korrózió elkerülését (ellentétben az összes alumínium radiátorral), és erőt adnak a radiátornak, hidraulikus és pneumatikus sokkok ellen, amelyek nem ritkaak a központi fűtési rendszereknél.

Egy másik pozitív pont a kétfémes eszköz használatánál nagy teljesítmény. Ez lehetővé teszi, hogy kevesebb szekciót használjunk.

Az egyetlen hátránya a magas költségek. A leírt fűtőegységek az összes jelenleg rendelkezésre álló fűtőberendezés közül a legdrágábbak.

Figyelj! Ha van olyan szabályozószelep az elemek beömlőcsövekén - csapok, termosztátok, fojtók stb. - meg kell adni a bypassot (a jumpert az akkumulátor belépő és kimenő pontja között). Ellenkező esetben a termosztát nem csak az akkumulátorban fogja szabályozni a hűtőfolyadék mennyiségét, hanem az alatta elhelyezkedő összes lakást, ami valószínűleg nem fogja a szomszédokat kedvelni.

Forróvíz rendszerek jellemzői

A szervezet lakóépületek fűtésére, melegvizet ismer és szolgáltat a fogyasztóknak.

Az éghajlati rendszerhez hasonlóan ez a mérnöki hálózatnak is vannak megkülönböztető jellemzői:

1. A forró víz és a hűtőközeg fűtése a fűtési időszak alatt központosított. Leggyakrabban ugyanazt a csövet használják mindkét folyadék szállításához. Az áramlás szétválasztásához az alagsorban található szelepeket használják.

1. A forró vízrendszerben egy vagy két cső van. Az utóbbi rendszer sokkal előnyösebb, mivel lehetővé teszi, hogy a szelep nyitott állapotában elkerülje a túlzott vízfogyasztást, amely egycsöves rendszerben fordul elő (minden fogyasztó várakozik, amíg a lehűtött víz le nem ürül és a forró víz elkezd áramlani).
2. Gyakran a fürdőszobában lévő és a törülközők szárításához használt radiátorok a forró vízvezetékhez csatlakoznak. Ez nem túl jó módszer, hiszen a fűtött törölközőtartó nyáron forró marad, így kényelmetlenül marad a fürdőszobában.

Tipp A probléma megoldása egyszerű. A javítások során vagy a fűtőkészülékek lakáson belüli cseréjekor az elzárószelepeket a be- és kimeneti szerelvényekbe kell helyezni. Ne felejtsd el felszerelni a bypassot.

1. Annak a ténynek köszönhetően, hogy a forró víz a fűtési csöveken keresztül kerül kiszállításra, gyakran nyáron kikapcsol. A fűtési hálózatok főberendezésén karbantartási munkát kell végezni.

következtetés

A központosított hűtőfolyadék-áramlással rendelkező lakóházak fűtési rendszere alapvetően különbözik az egyes klíma-hálózatoktól. A szakképzetlen beavatkozás és korszerűsítés nemcsak a szomszédos fűtési minőség romlásával jár, hanem a csővezetékek teljes elzáródásához is vezethet.

Ezért bármilyen munka elvégzéséhez szigorúan be kell tartani az előírt szabályokat, vagy szakképzett szakemberek szolgáltatásait kell használni. Tudjon meg többet a sokemeletes épületek mérnöki hálózatairól a cikkben ismertetett videóról.
