Leningradka fűtési rendszer: kapcsolat, jellemzők, előnyök

A Leningradka magánház fűtési rendszere az egyik legmegbízhatóbb és legegyszerűbb megoldás. Beszéljük a fűtési rendszer jellemzőit, előnyeit és módjait.

Egycsöves fűtési rendszer (Leningradka)

Definíció és összetétel

A Leningradka egy egycsöves hűtőfolyadék-keringető rendszer neve a ház fűtési körzetében. Ebben az esetben a radiátorok vagy az elemek sorba vannak kötve, és a víz zárt hurokban mozog:

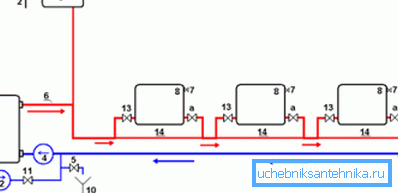

Az ábra a fő csomópontokat mutatja:

1. Kazánvízfűtés. Vannak gáz, fa, tőzeg, szilárd tüzelőanyag, elektromos és benzin egységek, leggyakrabban gázfűtési kazánokat használnak;
2. Fúvóka a levegő eltávolításához és a vizet a tágulási tartályból. Az ilyen fúvóka jelenléte nyílt típusú fűtést jelez, amelyben a felesleges vizet eltávolítják nyomás nélkül; (Lásd még a Fűtési rendszer levegőztetése című fejezetet: Jellemzők.)
3. Tágulási tartály. Úgy tervezték, hogy beállítsa a nyomást a víz halmozódása és hűtés közben visszahúzódó víz felhalmozódásával. Baleset és a hűtőfolyadék túlmelegedése / felforrása esetén a vészkiürítésnek a szerepe;
4. Keringtető szivattyú. Biztosítja a szükséges hűtőközeg nyomását és sebességét az áramkörökben a kényszerű keringés miatt;
5. Golyóscsap vízelvezető víz. A hűtőfolyadékot a csővezetékből és a fűtőtestekből javítani kell, vagy meg kell őrizni a téli fűtési körzetet;
6. Fűtött vízvezeték;
7. Mayevszkij daru, hogy eltávolítsa a felesleges levegőt a radiátorról;
8. Radiátor vagy akkumulátor;
9. Csővezeték-hűtőfolyadék (obratka);
10. Szennyvízcsatorna a fővonalból eltávolított víz eltávolítására;
11. A vízellátáshoz csatlakozó gömbcsap. Ha fel van oldva, az áramkör vízzel van feltöltve, majd a csaptelep zárva van, és a fűtést elindítják;
12. Szűrő víztisztításhoz a csővezetékbe való betáplálás előtt;
13. Golyós szelep a radiátor kikapcsolásához. Lehetővé teszi az egyes elemek kikapcsolását javítás vagy energiatakarékosság érdekében;

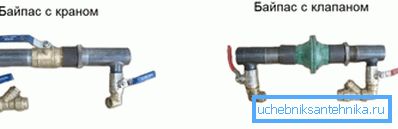

14. Bypass vagy bypass. Lehetővé teszi, hogy beállítsa (ha egy tűszelep van felszerelve), vagy levágja az egyik vagy másik radiátorot a közös áramkörről.

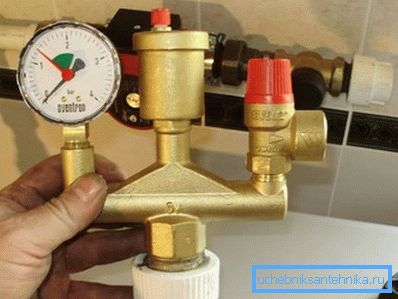

A zárt típusú fűtési rendszer feltételezi a tágulási tartály jelenlétét egy kimenet nélkül. Az ilyen fűtési munkák nyomás alatt, valamint a vészhelyzeti működtetés érdekében egyszerű szerkezetűek:

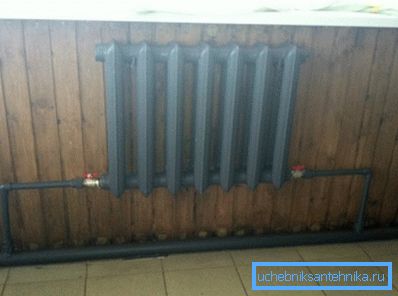

Figyelj! Az egycsöves megoldás feltételezi, hogy a fűtőberendezések egy közös autópályán vagy emelőn egyaránt konzisztensen vannak kialakítva. Ez lehetővé teszi, hogy mentse a csöveket és a telepítési tevékenységeket.

faj

A zárt és nyílt fajokra való felosztáson kívül a Leningradka a vezetékezés típusától függ a vízszintes és függőleges típusoktól.

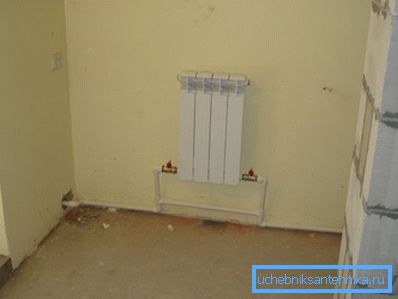

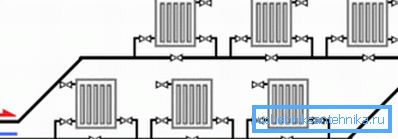

A családi ház fűtésének vízszintes rendszere a legelőnyösebb. Ez magában foglalja az autópályának a szoba kontúr mentén történő elhelyezését a külső fal mentén a padló vastagságában vagy felszínénél. A radiátorok sorosan kapcsolódnak a fő vonalhoz:

Figyelj! Kívánatos egy áramkör létrehozása, míg a körben működő radiátorok száma nem haladhatja meg a 10 darabot. Ha két különböző hosszúságú és hőátadó áramkört csatlakoztat, az átfolyást szabályozó szelepekkel kell szabályozni, hogy a rendszer ne legyen kiegyensúlyozatlan.

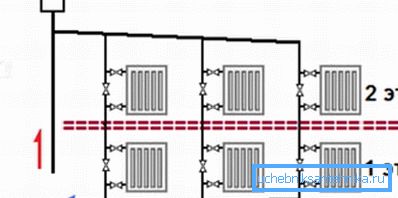

A csövek függőleges eloszlása ​​esetén a fűtőkészülékek sorosan kapcsolódnak a közös felszálló egységhez. Ilyen esetekben rendszerint kényszerkeringést és felső vízellátást alkalmaznak.

Figyelj! Amint látja, a függőleges huzalozással több egycsöves lánc párhuzamos összekapcsolása egy közös felszállóval történik. Ez kényelmes a sokemeletes épületek számára.

Előnyök és hátrányok

Ha az egycsöves fűtés előnyeiről beszélünk, akkor ezek elsősorban a gazdaságosságra és a megbízhatóságra vonatkoznak:

• Az egycsöves kontúr kisebb mennyiségű fogyasztást jelent, ezért a projekt költsége csökken;
• Az összeszerelés, a hegesztés és az ehhez kapcsolódó egyéb munkák jelentősen kisebbek. Lehetővé teszi továbbá a munkaerő-javadalmazás és az energiaköltségek, az idő és a fogyóeszközök megtakarítását;
• A rendszer időzített és rendkívül megbízhatónak bizonyult.;
• Lehetőség van arra, hogy elrejtse a csövet a padló alá. Figyelembe kell vennie a padlószerkezetektől a kontaktvonalon lévő hőveszteséget és a megfelelő hőszigetelést;

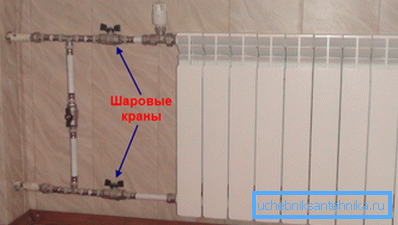

• A bypassok jelenléte lehetővé teszi a készülékek javítását a fűtési üzemmódban, valamint az egyes elemek és helyiségek munkaerő-intenzitásának szabályozására.

A Leningradka hátrányai magukban foglalják a tulajdonságait:

• A csővezeték átmérőjének megfelelő aránya, a főcső nagy keresztmetszete;
• A fűtőtestek egyenetlen fűtése a kazántól való eltávolításuk függvényében. A hőmérséklet kiegyenlítéséhez meg kell növelni az akkumulátorszakaszok méretét és számát, mivel elmozdul a hőforrástól;
• A hő egyenetlen eloszlása ​​miatt nem javasoljuk, hogy több mint 10 radiátort csatlakoztasson egy áramkörbe, ezért ez a megoldás csak egy magánház fűtésére alkalmas - ez a legkönnyebben megvalósítható a saját kezével.

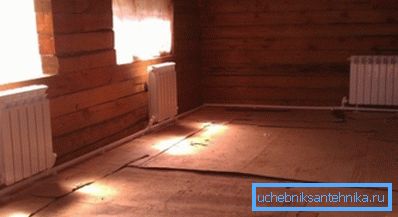

Figyelj! Az egycsöves fűtési rendszer előnyeinek és hátrányainak elemzése alapján arra a következtetésre juthatunk, hogy alkalmas egyéni és kis kommunális házakra.

következtetés

A Leningradka lehetővé teszi, hogy könnyedén és olcsó módon gondoskodjon a fűtésre magánházban. A rugalmasság és az egyedi fűtőberendezések hőátbocsátási intenzitásának beállítása jellemzi. A teljes körű élmény érdekében nézze meg a videót a cikk végén.
