Maga a kőolaj-kazán

Sok autótulajdonos (különösen teherautók) szembesülnek a hulladékolaj újrahasznosításával. Mivel az anyag mérgező és mérgezi a környezetet, nem könnyű megszabadulni a bányászatból. Ezenkívül igazi büntetést is kaphat a környezetvédők. Az ilyen hulladék különleges berendezésben történő hasznosítása önmagáért az egyik elfogadható kimenet. Az ipar már régóta fűtőolajon működő kazánokat gyárt. De drágák, és ezért az otthoni kézművesek olyan módot keresnek, amellyel a hulladékolajat a saját kezükbe építhetik.

Hogyan működik?

Hogyan működik?

A kazán algoritmusa nagyon egyszerű:

  • Egy speciális tartálytól a pirolízis tálhoz dolgozik (bármilyen szintetikus vagy ásványolaj, ezek keveréke, szélsőséges esetekben, kerozin).
  • Ebben a tartályban a bányászatot elpárologtatják (kipufogógázokkal és égővel).
  • Az olajgőz belép az égéskamrába, ahol levegővel keveredik és égővel gyújtja meg. Égés közben nagy mennyiségű energiát szabadítanak fel, amely képes a fűtésre szolgáló hűtőfolyadékot (a kamra falain keresztül) melegíteni.
  • Az elégetésből származó hulladék (kevés közülük van, de van egy) eltávolítják egy kéményen keresztül, amely gázokat nyit. Ily módon a fűtött gázok bejutnak a pirolízis kamrába, és felmelegítik a bányászatot, majd eltávolítják kívülről.

Hulladékolaj kemence

Az égőolaj intenzitásának szabályozása a kéménybe építhető kapu felső részén.

Eszközök és anyagok

Eszközök és anyagok

Annak érdekében, hogy önállóan szerelje össze a vízmelegítőt fáradt olajjal, szerelési rajzokat kell készíteni. Ez a dokumentáció segít elkerülni a hibákat és megvalósítható formatervezést megvalósítani. De el kell kezdened az eszközökkel. A munkához szüksége lesz:

  • hegesztőgép (inverter);
  • "Bolgár" és fémvágó kerekek készlete;
  • elektromos fúró;
  • egy gombos készlet (állítható, gáz, stb., szükség szerint);
  • kalapács és más vízvezeték szerszámok.

Hulladékolaj kazán részlet

A következő lépés a kazán összeszerelésére szolgáló alkatrészek kiválasztása. A rajz alapján a házi készítésű kazán építése a következő elemekből áll:

  • tágulási tartály membránnal;
  • a kazán és az olajgőzös égéskamra burkolatai;
  • egy centrifugális szivattyú, amely az olajba merítés állapotában működhet (olajokat vezet a pirolízis kamrába);
  • kompresszor, amely nyomás alatt levegőt szállít a másodlagos égetőkamrába;
  • keringető szivattyú a hűtőközeg kényszerű mozgásához;
  • kémény kapunyomással és gázkiömléssel;
  • égő;
  • szerelvények és csövek a fűtési rendszerhez történő csatlakoztatáshoz.

Az égőt saját maga is készítheti.

Kazán szerelvény

Kazán szerelvény

A kazán testének kialakítása két különböző átmérőjű csőből áll. A köztük lévő résnek 3-4 cm-nek kell lennie (vízzel való töltéshez). A külső burkolatnak két kimenete van (betáplálás / visszatérés). A második cső belsejében helyezze be az olajgőz égéskamráját. A víz semmiképpen sem juthat be az osztályba, ahol az olaj ég. Az olajtartályt a kazán közelében helyezik el. Egy szivattyú merül be benne, amely nyomás alatt üzemanyagot szállít a pirolízis kamrába.

A csővezeték olajáramának leállítása szerelt szelep.

Az építmény alsó részén egy olajtartály van felszerelve. A felső része nyílásokkal rendelkezik a gázgőzöknek a másodlagos égetőkamrába történő felszabadulására, és alul van egy ajtó, amely megkönnyíti a kamrát. Az ajtón keresztül vezethet a gyertya égő elektromos érintkezőihez. A folyékony olaj tartályában megkezdődik a gyújtás, és gyújtógyertya is működik.

Hulladékolaj égő

A levegőcsatornához illesztés (levegő-olaj keverék létrehozása) a másodlagos égetőkamrába vágódik.

A másodlagos égetőkamra felső részében egy kémény, egy kaputömlővel és egy gázkivezető csővel van felszerelve, amely olajjal leereszkedik, és kipufogógázokkal fűt. A visszatérő vízvezetékben szerelje fel a keringető szivattyút. A pályán egy tágulótartály és egy biztonsági automatika van felszerelve.

Kezdjen dolgozni

Kezdjen dolgozni

Mielőtt elkezdené, ellenőrizze az összes hegesztést a tömörséghez, töltse fel az edényeket olajjal és vízzel. Az olajat 1 cm-es rétegre kell önteni, nem lehet víz és törmelék. Az olaj gyorsabban ég, ha 100 ml kerozint adnak hozzá. A kazán tüzet gyújtott, és a tüzelőanyag beégetése után a tartály fenekére leeresztett szivacsot égett. Ezután kapcsolja be a levegőt. Forrázás után az olaj elpárolog és elkezd melegedni.

Erősségek és gyengeségek

Erősségek és gyengeségek

A berendezés pozitív jellemzői:

  1. Az üzemanyag egyetemessége és olcsó volta (különböző olajok alkalmasak a munkára).
  2. Környezetbarát - két olaj égett szinte teljesen, a légkörbe jutás elhanyagolható.
  3. Nagyobb hőelvezetés. Kényszer szellőztetés vagy keringés esetén a helyiség fűtési sebessége többször megnő.
  4. A tervezés egyszerűsége és az összeszereléshez szükséges alacsony költségű alkatrészek. A költségeket a kazán első üzemideje alatt visszafizetik.

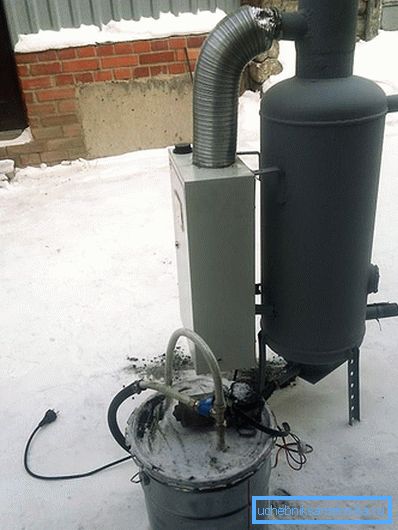

Kazán telepítés után történő teszteléshez

A berendezések hátrányai:

  1. Mivel az olajat nyílt tűzön melegítik, nagy mennyiségű oxigént égetnek el, ahol a kazán be van szerelve. A biztonság érdekében gondoskodnia kell a szoba levegőztetéséről.
  2. Szükség lesz a költségek megvásárlására szűrők, mert a fáradt olaj tartalmazhat zsiradékokat és egyéb szilárd részecskéket, amelyek gyorsan szennyezik az égőt.
  3. Az olajnak meg kell védenie, és csak akkor kell áthaladnia a szűrőkön.
  4. Az olajellátás leállítása után a kazán egy idő múlva kialszik, mert amíg az elsődleges égéskamrában lévő tüzelőanyag nem ég, működési módja nem áll le.
  5. Az olajtüzelésű kazánokat nem szabad a lakóhelyiségekben használni kellemetlen szag miatt és a szénmonoxid lehetősége miatt.

Ha szervizszobák, garázsok, raktárak, stb. Fűtését kell szervezni, akkor a fáradtolajjal működő vízkazán meglehetősen gazdaságos és jövedelmező lehetőség. A lakótéret is felmelegítheti, ha a kazánt egy külön kazánházba telepíti.

videó

A videó megmutatja, mi a fáradtolaj-kazán:

rajzok

A rajzok bemutatják a kazánok és a kemencék vizsgálatát:

A kazán működésének elve

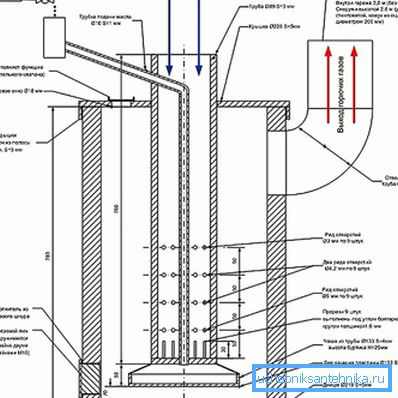

Sütő rajz méretekkel

Hulladékolaj sütő rajz

A kazán rendszere

A kemence kialakítása a munkához
