Maga a pirolízis kazán

Sajnos egy ilyen áldás, mint a földgáz, még nem áll mindenki rendelkezésére. Nagyon sok telephely nincs gázolva. Ilyen helyzetben az emberek elektromos vagy szilárd tüzelésű kazánokat használnak az otthonok melegítésére. Az első költséges a villamos energia magas költsége miatt. A második hátránya nagyon alacsony hatékonyságú: a hőnek csaknem fele "megy" a légkörbe. Növelni a jótékony hatásokat, és a hőmennyiség segíteni fogja a pirolízis folyamatát. Az ezen elvre épülő kazánokat pirolízis kazánoknak nevezik. Mivel az ipari formatervezési minták meglehetősen drágák, a hegesztő szakmában dolgozó, rajzolt és szerszámokkal dolgozni képes emberek inkább a saját kezükben pirolízis-kazánt kívánnak készíteni.

A működés elve

A működés elve

A pirolízis kazán lényegében szilárd tüzelőanyagú fűtőberendezés. Fából, szénből, brikettből vagy pelletből dolgozhat. Minden üzemanyagtípusra saját számításokat készítenek.

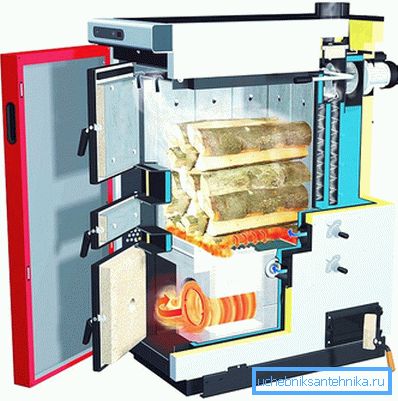

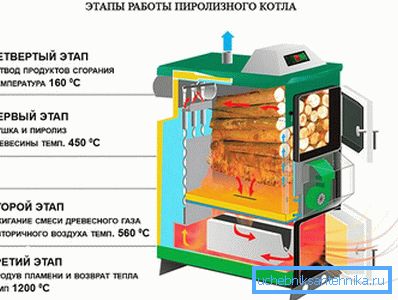

Az üzemeltetés általános elve az, hogy minden üzemanyag elégetése korlátozott levegővel történik. Olyan mennyiséget szolgáltat, amennyi a minimális égetéshez szükséges a gáz felszabadításával, amelyben illékony szénhidrogének és szén-monoxid vannak jelen. Az ily módon előállított gáz egy másik kamrába kerül, összekeveredik a levegővel és ott ég, és hatalmas mennyiségű hőt bocsát ki. Ennek az üzemanyag-elégetési módnak köszönhetően gyakorlatilag nincs hamu vagy a légkörbe jutás, és a hűtőközeg fűtése egy terhelésnél legfeljebb két napig tart.

alkatrészek tervezése

alkatrészek tervezése

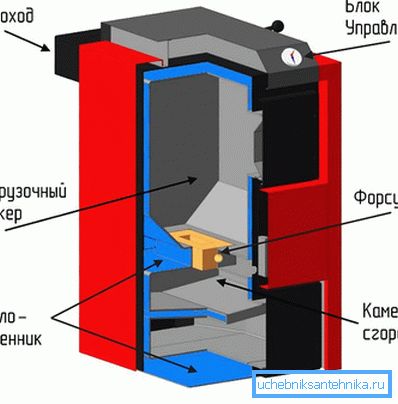

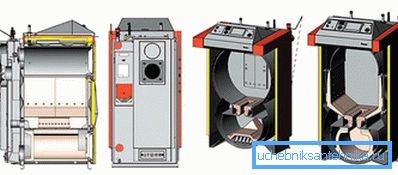

A készülék pirolízis kazánja a következőkből áll:

  • üzemanyagtöltő hivatalok - egy tűzoltó kamra, ajtóval;
  • újraégető kamrák - a benne lévő gáz éget;
  • fúj, amelyben a hamu felhalmozódik;
  • az alsó ajtó, amely bezárja a gázégő kamrát és fúj;
  • olyan fúvókák, amelyeken keresztül a gáz belép az égéstérbe;
  • kémény az égéstermékek eltávolításához az égetés elleni védőlappal;
  • egy ventilátor, amely levegőt szállít az égetőkamrába;
  • rácsos rácsok;
  • csappantyúk a kemencébe való levegőellátáshoz;
  • nyílások a rézben lévő betétek tisztításához;
  • a kazánból kijövő víz;
  • kimeneti csövek a fűtési rendszer ellátására és visszatérítésére;
  • a kazántest hőszigetelése;
  • biztonsági berendezés, amely magában foglalja a nyomásérzékelőket, nyomásmérőt, hőérzékelőt.

A munka sorrendje

A munka sorrendje

A kazán gyártása előtt végzett munka megkezdése előtt meg kell fontolnia, hogyan kell ezt megtenni. Általában a számítások végrehajtásával kezdődnek, anélkül, hogy összeszerelési rendszert állítanának fel. Meg kell mondani, hogy a számítások során bekövetkező hibák később a kazán helytelen működését eredményezhetik, akárcsak egy helytelenül működő egység veszélyes lehet. Ha elvégzi a számításokat és maga a rajz nem működik, akkor ezt a munkát szakembereknek is rendelheti.

A rajz szerint a kazán fémbevonatai készülnek. Ehhez a belső szerkezetre 5 mm vastag fémre van szükség, a hajótestet pedig 3 mm-re. Szükségünk van olyan csövekre is, amelyekben fűtött levegő áramlik, ezért a hőhordozó fűtött. Szüksége lesz kéményre, csappantyúkra, ajtókra, üvegszálas tömítésekre, ventilátorra is. Mindez megvásárolható a boltban.

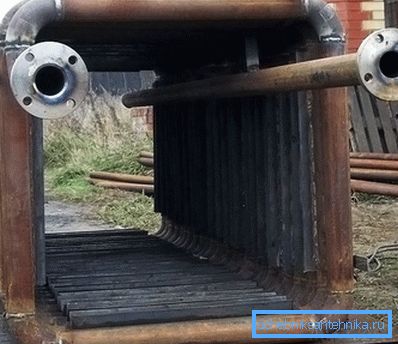

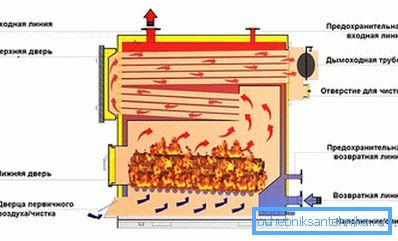

Hőcserélő

Az újraégető kamra hőszigeteléséhez téglaéget kell vásárolni. A kazán testének szigetelése olyan anyagokból készül, amelyek jól hőt és fóliát tartalmaznak.

Például fontolja meg a kazán gyártását 25 kW-nál. A fémektől olyan méretű darabokat vágunk ki:

  1. A kazánház külső falai: első és hátsó mérete 1039 - 618 mm, oldalmérete 1039-880 mm, felső és alsó mérete 880 - 618 mm.
  2. A kazán elülső külső falán téglalap alakú nyílásokkal rendelkezünk a központban található kemencéhez és kavicshoz. A kemenceajtó méretei 400 × 400 mm, maga a kemence furata 350 × 350 mm. Az ajtó méretei többet jelentenek, mivel helyet kell biztosítani azon a horonynak, amelyben a tömítést lefektetik. Az életed egyszerűsítéséhez megfelelő méretű, kész ajtót vásárolhatsz. A munkadarab tetejétől 108 mm-es távolságban legyen lyuk. A hamutartó ajtó külső mérete 400 × 200 mm, a lyuk mérete 350 × 150 mm. Legyen egy 88 mm-es lyuk a munkadarab aljától. A kazán elülső falán egy téglalap alakú lyuk van a levegő bevezetéséhez és ovális lyukakhoz a csillapító fogantyúihoz, amelyek szabályozzák az utánégetőkamrába és a füstgázba jutó levegőt.
  3. A kazán hátsó külső falánál egy lyukat helyezzen a kéménybe, amely középen helyezkedik el. A mérete a kéménycső átmérőjétől függ. A kazán összeszereléséhez szükséges munkák megkezdése előtt készen áll a szelep szerelésére.
  4. A hátsó falon vízszintesen 202 mm távolságban a középponttól és függőlegesen, 373 mm-es távolságon belül lyukak nyílnak a hűtőközeg visszatéréséhez a fűtési rendszerhez. Méretei a meglévő fűtési rendszer átmérőjétől függenek.
  5. Kimenetek is rendelkezésre állnak a hideg víz bejutására a kazánba és a forró vizet egy védő hőcserélőhöz. A csövek kimenetének átmérője 3/4 inch. Helyezze őket vízszintesen 200 mm távolságra a középponttól. A függőleges forró vízmennyiség 725 mm távolságra található egy tiszta padlóról. A meleg és hideg vízellátás közötti távolság 255 mm. Vízszintesen 145 mm távolságra a középponttól és 990 mm távolságban függőlegesen kivágva a betöltőnyílást, miközben biztosítja a fúvóka elhelyezését a biztonsági csoport számára.
  6. Vízszintesen a centrumtól 198 mm-re, és függőlegesen 980 mm-re, fél hüvelyk lyuk kivágódik a hőbiztosíték érzékelő csatlakozásához. A munkadarab alján egy 137 mm-es távolságban a tiszta padlóról a közepén egy lyuk van az ürítőcső és a tágulási tartály átmérője számára.
  7. A kazán tetején lévő munkadarabban készítsen lyukat a kazán áramkör kimeneti vezérlőjéhez. A méretek szabványosak, mivel kész állapotban vásárolják a kazán összeszerelése előtt. A kazán teljes magassága a tiszta padlóról a vezérlő tetejére 1190 mm legyen.
  8. Kihúzzák a 765 mm hosszúságú kazán fém alakú U alakú lábát.
  9. Az 5 mm-es vastagságú fémlemezről a kazán belsejét méretek (kb. R? C) vágják: 468? 780? 346 mm-es kemence, 468? 780? 256 mm utánégetô kamra, 468? 780? 250 mm ashplate. A felső kemencehéjat a hőcserélő csövek hegesztéséhez hosszabb ideig tartják. Ennek megfelelően helyet biztosít a lyukaknak. Ugyanezt biztosítják az alsó billet hamu.
  10. A füstkamra alsó részében egy 130 × 200 mm-es fúvóka téglalap alakú nyílása van kivágva.
  11. A hőcserélő 50 mm átmérőjű csöveket 730 mm-es hosszra vágják, 4 darabos mennyiségben.

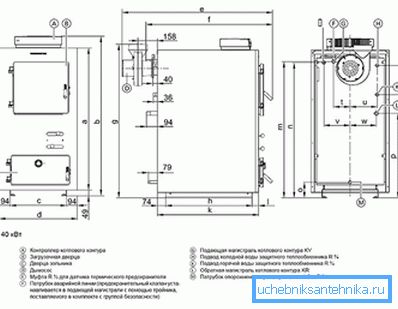

  12. Vágja le a csődarabokat az ellátás, visszatérés, meleg és hideg víz ellátásához. A csövek átmérõjét az 1. bekezdésnek megfelelõen választják ki, és a hossza az ábrán látható.

Pirolízis kazán áramkör

Az ívhegesztéssel méretre vágott részek a rendszer szerint egyetlen szerkezettel vannak összeillesztve.

A csövek lyukakat kivágják egy kirakós játékkal (a kazánt otthon készítik). Rögzítse a kéményt reteszt. Extrém pontjának 1289 mm-nek kell lennie a kemenceajtó fogantyújának szélétől. A tölcsér-tölcsér szélétől az azonos fogantyúig 1101 mm. A gázégető kamra belseje téglával van felrakva. Ezenkívül izolálja a kamra nyílását.

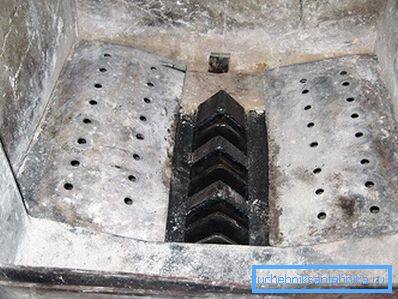

kemence

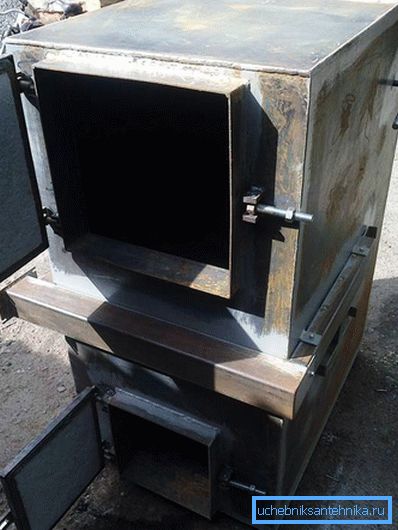

Amikor a belső szerkezet fémrészeit a támasztókra szerelik fel, a külső ház hegesztésre kerül. Távtartókra van szükség a fém deformálódásának elkerülése érdekében. Az ajtók, az automatizálás és minden, ami a rendszernek megfelelően és az abban megadott méreteknek megfelelően szükséges, a kész kazánhoz vannak csatolva. A kazán lábai a kazán elülső külső szélétől 41 mm távolságra helyezkednek el. A szélességük közötti távolságnak 430 mm-nek kell lennie. A kész kazán hőszigeteléssel van bevonva és dekoratív tokra kerül.

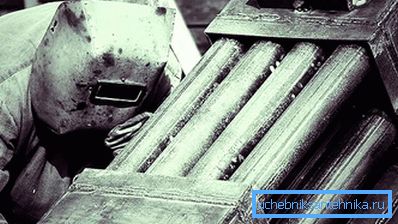

Néhány árnyalat

Néhány árnyalat

Ha minden rendben van kiszámítva és összegyűjtve, akkor gyakorlatilag nem lesz füst a kéményből. Vannak más árnyalatok is:

  1. A kazán méretei a kapacitástól függenek.
  2. Az otthoni kazán kemencéje kissé magasabb, mint az ipari kazánoké.
  3. A kemencetartály konfigurációja a legjobb, ha téglalap alakú.
  4. Az üzemanyag és a levegő mennyiségének szabályozásához korlátozót kell létrehoznia. 76 mm-es átmérőjű csőből készül, és hosszabb, mint a kazán. Egy lemezt hegesztettek az ütköző alsó részéhez, amely négy centiméternyi résszel rendelkezik a csőfalakkal, és erre a lyuk van a kazán fedelén.
  5. A hűtőfolyadék csöve hajlítással készül nagyobb hőátadáshoz.
  6. A kazánba belépő hűtőfolyadék mennyiségét a kazánon kívüli szelep vezérli.

üst

Tehát a pirolízis kazán készen áll. Lehet, hogy személyes tapasztalata van egy ilyen ház fűtésére szolgáló eszköz gyártásában. Nos, hálás leszünk neked az értékes utasításoknak, amelyeket a cikk megjegyzései tartalmaznak.

Talán érdeklődni fog a webhelyünk kísérő anyagainak megismerésében:

  • A kondenzációs kazán jellemzői
  • A fűtőtestek megválasztásának jellemzői
  • Hogyan készítsünk kazánházat egy magánházban?
  • Mi a vákuum radiátor?

videó

Hogyan készítsünk egy pirolízis kazánt 15-25 kW-ra? Ezt a videót megtekintheti:

rendszerek

A sémáknak köszönhetően jobban megértheted, hogyan működik a pirolízis kazán és milyen előnyei vannak az analógokkal szemben:

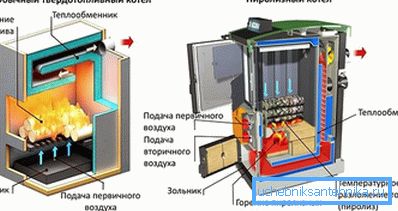

Egy tipikus szilárd tüzelőanyag és pirolízis kazán működésének elve
