Magánház egycsöves fűtési rendszere és felszerelése
Egyetlen fűtési rendszer a legegyszerűbb és legkedvezőbb megoldás magánlakásokban. Azonban annak érdekében, hogy valóban hatékony legyen, a kialakításának megkezdése előtt ismernie kell az ilyen fűtés egyes árnyalatait és jellemzőit. Ezért a következőkben közelebbről megvizsgáljuk, hogy mi is ez a rendszer, és hogy egy magánház ház egycsöves fűtését végezzünk saját kezünkkel.
Különlegességek
A kétcsöves rendszerben a vizsgált rendszer fő különbsége az, hogy a főcsatornáknak nincs közvetlen és hátrafelé irányuló elválasztása. Ennek eredményeképpen egy zárt fűtési kör áthalad az egész házon egy meghatározott út mentén. Ugyanakkor a radiátorok sorba vannak kötve a szükséges pontokon.
A különböző helyiségek hőmérsékletének kiegyenlítését az akkumulátorszakaszok számának, valamint a jumperek beállításának megváltoztatásával végezzük.
Ezenkívül a következő eszközök lehetővé teszik a hőmérséklet-egyensúly beállítását:
- Termosztatikus szelep;
- Kiegyensúlyozó szelepek,
- Radiátor szabályozók vagy golyóscsapok.
Általánosságban elmondható, hogy egy ilyen rendszer eszköze meglehetősen egyszerű.
méltóság
A tervnek sok előnye van, többek között:
- Gazdasági tervezés, mivel a telepítéshez sokkal kevesebb cső szükséges.
- Egyszerű telepítés és javítás.
- Az a képesség, hogy a csővezetéket a padló felett vagy akár alatta feküdjék.
- Megvalósítás lehetősége mind az egyszintes házban, mind a többszintes szerkezetben. Ezenkívül egy zárt gyűrű fedezheti a ház nagy részét is.
Emiatt széles körben elterjedt a magánház egycsöves fűtési rendszere.
hiányosságokat
Az egycsöves rendszer előnyei mellett vannak hátrányai is:
- Nem hatékonyan működik kénytelen áramlás nélkül, speciális szivattyúval.
- Ha a felső csővezeték segítségével nyomás keletkezik a rendszerben, nagyobb átmérőjű csöveket kell használni, amelyek ára magasabb. Ezenkívül a kommunikáció elronthatja a belső teret. Ezért esztétikai szempontból jobb, ha a csöveket eltakarja a padló alatt.
- Nincs lehetőség az egyes elemek fűtési fokának beállítására (ha egy egyszerű rendszer szerint telepítjük).
Általánosságban elmondható, hogy egy ilyen rendszer hátrányai nem kritikusak.
A radiátorok felszerelésének módjai
Egycsöves rendszerben a radiátorok kétféle módon csatlakoztathatók. Ezért a szerkezet telepítésének befejezése előtt meg kell ismerni mindkét lehetőség jellemzőit:
| Egyszerű szabályozatlan áramkör | Minimális számú vegyület és elem van. Ebben az esetben az elemek két pontra kapcsolódnak - a bemeneten és a kimeneten. A fentiek szerint a rendszer hátránya, hogy nem lehet leválasztani az egyik radiátort, mert az alacsony hatékonyság és az elemek egyenetlen melegítése miatt ez a rendszer csak kis magánházakban használható. |

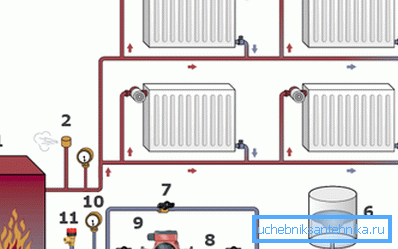

| A "Leningrádi" | Ez egy fejlettebb lehetőség - a fűtőtestek bemeneti és kimeneti nyílásánál olyan daruk vannak felszerelve, amelyek lehetővé teszik külön-külön a fűtőberendezések lekapcsolását vagy szabályozhatják a fűtést. |
Így a második rendszer összetettebb és költséges, de fontos előnyökkel rendelkezik, ezért előnyösebb. Különösen érthető, hogy nagy házakban használják.
Egycsöves rendszer felszerelése
anyagok
Egy házon belüli egycsöves fűtési rendszer felszereléséhez a következő anyagokat és berendezéseket kell készíteni:
- A kazán szükséges teljesítményt.
- Keringtető szivattyú.
- Tágulási tartály nyitott vagy membrán típusú.
- Csövek - 25 mm átmérőjű az autópályáknál és 20 mm az akkumulátorok csatlakoztatásához. Ilyen célra például polipropilén csöveket használhat.
- Radiátorok.
- Csőszerelvények.
- Mayevsky daruk a radiátorok és autópályák levegőjének kiküszöbölésére.
Figyelj! Az anyagok mennyiségének meghatározásához először ki kell alakítani egy méretarányú rendszert.
Szerelési technológia
Tehát egy rövid utasítás a fűtés telepítéséről a következő:
- Az első lépés a kazán elhelyezése az ábrán szereplő hely szerint.
- Ezután a csővezeték fel van szerelve. Azoknál a helyeken, ahol az akkumulátorok csatlakoztatva vannak, telepíteni kell a pólókat, amelyek lehetővé teszik a megkerülést, amint azt a diagram mutatja.
- Ezután a kiválasztott helyre keringető szivattyút kell telepíteni. Technikailag a készülék bármilyen helyre csatlakoztatható a főcsőhöz, de a maximális működési hőmérséklet korlátozása miatt a szivattyút a hálózat "legmenőbb" helyén kell elhelyezni.

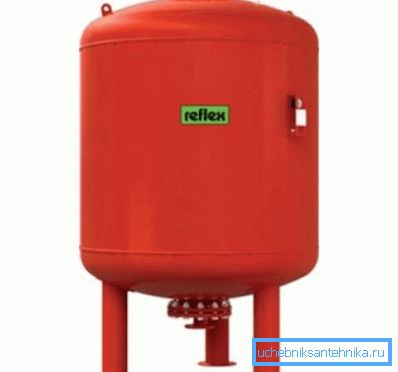

- Ezt követően egy tágulótartály van felszerelve. Ha nyitva van, akkor a tetején kell elhelyezni, például a padláson. A membrántartályok bárhol telepíthetők, leggyakrabban a kazán közelében helyezkednek el.

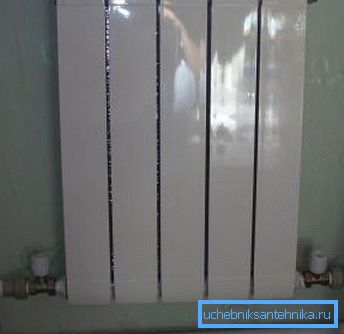

- Ezután a radiátorok a projekthez csatlakoznak a projekthez. Ezen a ponton is vannak átfedő csapok, dugók és Mayevsky csapok.
- Az utolsó szakasz nyomáspróbája sűrített levegővel. Ezután elvégzik a rendszer tesztelését és annak beállítását.
Figyelj! A fűtőcső természetes keringtetéssel történő felszerelése esetén 3-4 fokos lejtés szükséges. Ha a rendszer magában foglalja a hűtőközeg kényszerű mozgását, akkor a meredekség méterenként 1 cm.
Itt talán a fő fűtési pontok a fűtés egy csöves rendszer.
következtetés
Az egycsöves fűtési rendszer minden típusú magánházban használható. Az egyetlen dolog, amit meg kell tervezni, és el kell kerülni a hibákat a telepítés során. A cikkből származó videóból további információkat kaphat e témáról.
