Magánház fűtés design - a fő szakaszai

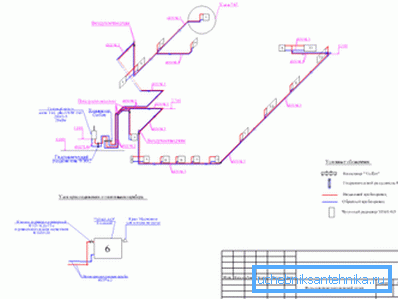

A ház fűtőtestje 2 részre osztható: elméleti - a szükséges számítások elvégzése és gyakorlatias - a kész rajzok szerint a vezetékeket a padlón és a kazánpántokon végezzük. Tekintettel az összetevők megfelelő kiválasztásának fontosságára, a cikk az elméleti részre összpontosít.

Fűtési rendszer kialakítása

A házi fűtés tervezése a város határain belül lehetővé teszi, hogy a legegyszerűbb utat megy és központi fűtést szervezzen. Ebben az esetben elegendő egyszerűen meghatározni a csövek hosszát és átmérőjét, valamint kiválasztani a radiátor kívánt méretét. A költségek ebben az esetben minimálisak, mivel nem kell pénzt költeni a kazánra vagy a keringtető szivattyúra.

Nehéz lesz ugyanazt a feladatot elvégezni, de egy vidéki házban. 99,9% -os valószínűséggel a városon kívül nincs központosított fűtés, a legjobb esetben az áram és a gáz szállítása a házhoz. Ebben az esetben az országház fűtési rendszereinek tervezése magában foglalja a kazán teljesítményének kiválasztását is.

A kijáratnál meg kell szerezni a következő adatokat:

• a kazán legkisebb teljesítménye;
• a csövek anyaga, hossza és átmérője;
• a radiátorok száma és területe;
• keringető szivattyú a fűtéshez.

A háztartási fűtés tervezésére vonatkozó általános rendelkezések

Elemezzük egy vidéki ház fűtési rendszerének kialakítását - ebben az esetben meg kell határozni azt a minimális kazánteljesítményt, amely elegendő a ház melegítésére. A számítás arra a tényre alapul, hogy az épületburkolaton keresztül történő hőveszteséget a kazánból származó hőnek kompenzálnia kell.

Az Általános esetekben a számítás a képlet szerint történik

ahol:

• Q - hőveszteség, W;
• S az épületburkolat területe (mennyezet, fal);
• ?T - hőmérséklet különbség az utcán és a ház belsejében,? C;

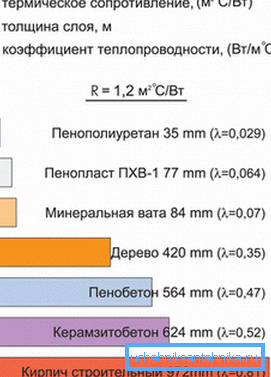

• ? - hővezető tényező, referenciaérték, W / m •? C;
• V - az épületburkolat vastagsága, m.

Figyelj! Ha nem szeretné, hogy a standard számítási módszerrel foglalkozhasson, mindig online számológépeket használhat. Természetesen a számítás pontossága szenvedni fog, de a gyakorlat szerint a kazán kiválasztása elég lesz.

Elvben a lakóépület fűtésének megtervezése során figyelembe kell venni az alábbi tényezőket:

• ház orientáció;
• éghajlati övezet;
• az uralkodó szelek irányát és erősségét a fűtési szezon alatt;
• a ház szigetelésének típusa, beépített dupla üvegezésű ablakok stb.

Egyszerűsített számítási módszer

A ház fűtési rendszerének kialakítása egyszerűbb módszerrel is elvégezhető. Gyakran használják egyszerű függőség, amely szerint 1 m² A terület kb. 100 watt / hó hőveszteséget eredményez. Az adott függés mérsékelt éghajlatú területekre érvényes.

A számítás során számos finomítási tényezőt kell használni:

• ha a mennyezet magassága 3 métert különböztet meg, akkor h / 3 korrekciós tényezőt kell beírni, ahol h a mennyezetmagasság;
• a sarokszobákban a hőveszteség 80% -kal nő, 1,8-es tényező;
• ha a ablakok száma meghaladja az 1-et, akkor a korrekciós tényező 1,8;

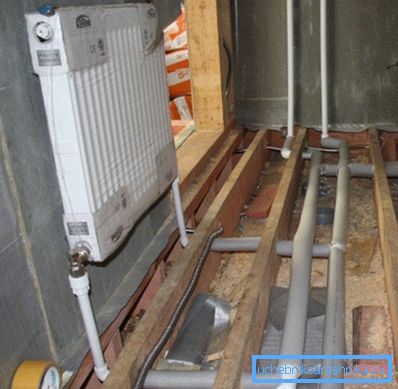

• A radiátor csatlakoztatásának módját is figyelembe veszik. Ha alacsonyabb az összeköttetés, akkor az akkumulátor enyhén felmelegszik, ezért 1.1-es korrekciós tényező kerül bevezetésre;

• a biztosításhoz a kapott eredményt mintegy 15-20% -kal lehet növelni úgy, hogy a fûtés súlyos fagyok esetén biztonsági résszel rendelkezik, az együttható 1.2.

Amikor a számítás kézzel történt, az eredmény pontosan összehasonlítható a kazángyártók ajánlásaival. Vegyünk egy kis számítási példát: meg kell határoznunk a kazán kapacitását, elegendő ahhoz, hogy egy 160 m-es teljes területre melegítsünk² mennyezetek 2,9 m.

Számítási eljárás:

• az adott együtthatókat tartalmazó helyiségek esetében külön határozzuk meg a hőveszteséget. Hőveszteség Q = 160 • 0,1 • 1,2 • 2,9 / 3,0 = 18,56? 19 kW;

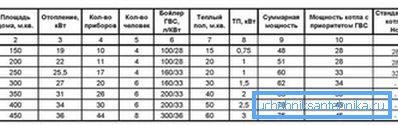

• összehasonlítani az átlagos ajánlott kazán teljesítményt a terület függvényében. Látható, hogy az eredmények nagyon közel vannak. Most kiválaszthatja az elektromos, a gáz vagy a szilárd tüzelőanyaggal működő, a teljesítményre fókuszáló modellt. Vásárolhat egy olyan modellt, amelynek teljesítménye kis különbséggel van, a kazánok ára pár kilowattos különbséggel nem sok más.

A radiátorok kiválasztása

Az akkumulátor csak "közvetítő", aki felelős a kazán hőátadásáért. Nyilvánvaló, hogy a helyiség fűtőfelületét erősen befolyásolja a radiátor felülete. Ezért szükséges a szükséges számú szakasz előzetes meghatározása.

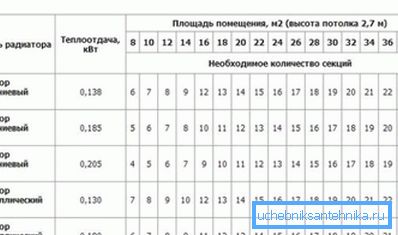

A gyártónak minden egyes radiátor modellt fel kell tüntetnie a hõteljesítményt - hány fûtött 1 szakasz adjon hõfolyadékkal töltve. A helyiségben tapasztalható hőveszteség ismeretében könnyedén megállapíthatja a radiátor szükséges számú szakaszát.

A szükséges számú szakaszszám megszámlálásának módja így fog kinézni:

• meghatározza a helyiség hőveszteségét. Például egy 25 m-es területre² 2,9 m-es plafonokkal a hőveszteség Q = 25 • 0,1 • 1,2 • 2,9 / 3,0 = 2,9 kW;
• A teljesítményosztály a radiátor típusától függ, például alumínium A500 akkumulátor esetén, 0,185 kW;
• meghatározza a szükséges számú szakaszokat N = 2.9 / 0.185 = 15.67? 16,0 db. Az eredmény közel áll az akkumulátorgyártók által ajánlott értékhez.

Figyelj! A radiátorok beszerelésekor nem ajánlatos a függönyökkel zárni őket, ez a hőátadás csökkenéséhez vezet.

A fűtőcsövekről és a keringtető szivattyúról

A cső átmérőjének elegendőnek kell lennie ahhoz, hogy a hűtőközeg problémamentesen keringjen egy adott sebességen a fűtőkör mentén. Általában csak válassza ki az átlagos ajánlott értékeket a fűtőkör szakaszától függően. Az emelõkhöz 50 mm-ig terjedõ átmérõket használnak, a padlóburkolatokon való lefektetésnél.

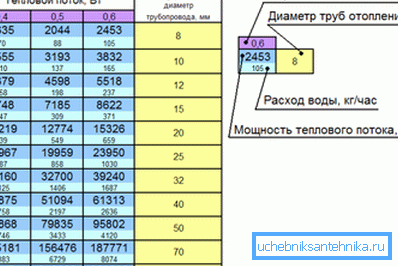

Az országház fűtése önálló tervezésénél a táblázatban megadott értékeket használhatja.

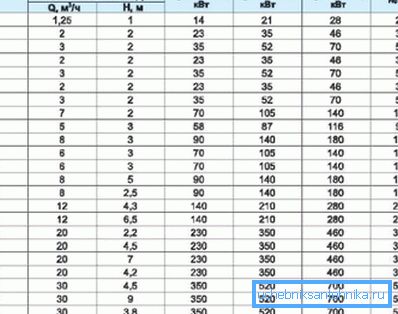

Ami a keringető szivattyút illeti, két indikátor választja ki:

• előtolás;
• fej nyomás.

A minimális kötelező bejelentést a képlet határozza meg

ebben a képletben

• Q - hőellátás, kW;
• ?T a tápvezeték és a visszatérés közötti hőmérsékletkülönbség, "C.

A szükséges fejet a következő összefüggés határozza meg

ahol

• R - nyomáscsökkenés súrlódás következtében egyenes szakaszokban, Pa / m;
• l - csőhossz a legtávolabbi elemhez, m
• ?Z a helyi ellenállások összege.

Figyelj! A szivattyú kiválasztásakor olyan modellt kell kiválasztani, amelynek jellemzői a lehető legközelebb vannak a számítás során kapott értékekhez.

Összegezve

A fűtés tervezése nem olyan nehéz, amilyennek első pillantásra tűnhet. Ezzel is megbirkózhat a szabályozói keretrendszer és a számítási módszerek felületesen ismerőivel. Annak érdekében, hogy garantálja a ház melegét, csak be kell tartania a javasolt ajánlásokat.

A videóban a fűtési rendszer tervezését részletesebben vizsgálják.
