Magánház fűtési rendszere: hogyan válasszuk ki a legjobb
Az épületet különböző módon lehet felmelegíteni, és különböző energiaforrásokat használhat, de a fűtési rendszer egy magánházban, amely a legkisebb részletgazdagsággal foglalkozik, mindig a legjobb megoldás.
Ha a rendszerről beszélünk, akkor általában három fő típusa van:
- radiátor áramkör;
- meleg padló;
- infravörös film.
Noha a negyedik módszer lehetséges, két vagy akár három típus kombinációja lehetséges. Megmondjuk az ilyen készülékek főbb árnyalatait, a fűtőkazánokat és a videoklipet a témában.
kazánok
gáz
- Leggyakrabban egy magánház fűtési rendszerei hagyományos (konvekciós) gázkazánok segítségével működnek, amelyek segítségével általában a fűtőtestet vagy kombinált változatot - radiátorokat és fűtött padlót szállítják. A kazánok a felső képen látható rendszer szerint működnek - a gázt az üzemanyagkamrában lévő égőbe vezetik át, és ezzel viszont felmelegíti a hőcserélőt, amelyből a hűtőközeg az egész körbe terjed. A forró levegő, az égéstermékekkel együtt, a kéményen keresztül kerül az utcára.
- Az ilyen készülékek optimális hőmérséklete, az utasítás 60-80 ° C-os tartományban tartását javasolja - így a legnagyobb hőcserélő élettartamot megtakaríthatja. Az a helyzet, hogy van egy kondenzátum képződési pontja - 55-57 ° C, de itt a kondenzátum savasnak tűnik, a gázégetés termékeiből, ezért a hőcserélő falai összeomlanak. Ez a legelterjedtebb vízellátás és fűtési rendszer egy magánházban.
- Olyan esetekben, amikor a ház padlófűtéssel rendelkezik, a legmegfelelőbb a kondenzációs gázkazánok használata, amelyet alacsony hőmérséklettartománynak is hívnak.. Az ilyen eszközök optimális működési módja 30-50? vagy 30-60 °, bár a munkamódszer eléri a 100-110 ° -ot, azaz nem csak alacsony, hanem magas hőmérsékleten is használható. Érdemes megemlíteni, hogy a különböző modellek hatékonysága eléri a 109-111% -ot, és bár az ára magasabb, mint a konvekciósé, ezek az egységek idővel kamatoznak.
- A működési elv alapvetően különbözik a hagyományos kazánoktól, bár a gázégő még mindig felmelegíti a hőcserélőt, de a másodlagos hőt nem küldi ki, hanem fűtésre is.! Itt a savas kondenzátumot a szűrőkön keresztül egy speciális csővezetéken keresztül ürítik ki, amely a képződés során leesik. Ez a másodlagos hő megőrzésének ez a pillanata lehetővé teszi egy ilyen magas, egyenletes, első pillantásra a lehetetlen koefficiens elérését.
Folyékony üzemanyag
- Azokban az esetekben, amikor a községben nincs gázvezeték, a magánházak fűtési rendszerei folyékony üzemű kazánokból működhetnek, ahol a szoláriumot leggyakrabban energiaforrásként használják.. Az ilyen egység teste általában öntöttvasból készül, és ez egy padlófelszerelés, bár vannak olyan acéllemezek, amelyek a falra szerelhetők, de az erős hőszigetelő réteg ellenére a felszerelt modellek nem élvezik a sikert.
- A dízelmotorokban, valamint a gázegységekben az égő lángja is felmelegíti a hőálló acélból, de gyakrabban öntöttvasból származó hőcserélőt - a vastag falak miatt a készülék élettartama jelentősen megnő. A dízelmotoros égők egyfokozatú, kétlépcsős és moduláltak lehetnek - ez a fő különbség a kazánok között. Ha az egylépcsős készülékeknél csak egy égési üzemmód lehetséges, és kétlépcsős üzemmódban kétféle üzemmód lehetséges, akkor a modulált eszköz lehetővé teszi a fűtési teljesítményt saját belátása szerint.
Szilárd tüzelőanyag
- A magánházak fűtési rendszereit hagyományos, szilárd tüzelőanyaggal működő kazánok üzemeltethetik, melynek működési elve nagyon hasonlít a szokásos főzőlapkához, és fát, szén- és tűzifát (brikettet, labdacsot stb.) Energiahordozóként használnak.. Az ilyen egységek hőcserélője hőálló acélból vagy öntöttvasból készül, bár a második lehetőség a legelőnyösebb - a vastag falak miatt a működési élettartam nő. A kazán hatékonysága jelentősen megnő a különféle szelepek miatt, amelyek szabályozzák a kemence és a nyomócsövek levegőellátását.
- És itt van egy másik típusú szilárd tüzelőanyag-üzem - ezek gázgeneráló vagy pirolízis kazánok, ahol az üzemanyag szinte maradvány nélkül ég, de két kamra van - a fő égés és utánégető. Munkájuk elve a következő: a fő tüzelőanyagban szén vagy tűzifa gyullad, majd oxigént blokkolnak ott, ami hozzájárul a pirolízis folyamatához (termikus bomlás) - ezt a bőséges füst kíséri. A füst belép az utánégetőkamrába, ahol az első kamrából is forró levegőt szállítanak, és ezek az el nem égett termikus bomlástermékek égnek a végéig.
- A gázfejlesztő kazánok nagyon kényelmesek otthoni használatra - telepítésük lehetővé teszi a könyvjelzőket 4, 6, 8 vagy 12 óra elteltével, és egyes modellekben ez a folyamat két vagy akár három nap elteltével megengedett! A dohányzási üzemanyag tartománya nemcsak a kazán kialakításától függ, hanem magától az üzemanyagtól is, például a legrosszabb tartományban (legfeljebb három napig) a szénmodellek vannak. Ezeknek az eszközöknek a hatékonysága eléri a 85% -ot, és a füstkibocsátás minimális - az utcán biztonságosan lóghatsz az utcai ruhákon, félelem nélkül.
elektromosság

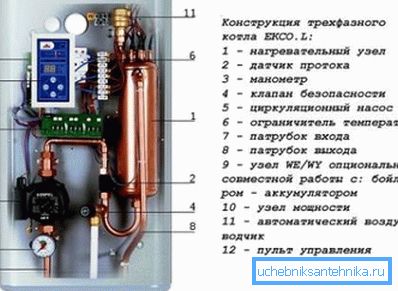

- Az elektromos kazánok fő előnye a fent említett egységek alternatív típusainál a kémény távollétellenes távollétének hiánya - itt egyszerűen nincs szükség, mivel nincsenek termikus bomlástermékek. Az ilyen készülékek az AC 220 / 380V 50Hz-es hálózatból működhetnek (teljesítménytől függően), bár az egyfázisú fűtőtesteket általában háztartási célra használják.
- A gyártó által kínált optimális működési mód leginkább a 60-80 ° C tartományban van, bár a maximális megengedett 85 ° C, és 90 ° C-on az elektromos fűtőberendezések automatikus lekapcsolása aktiválva van. Az ilyen fűtők legmagasabb hatékonysága 93% (magasabb csak kondenzációs kazánokhoz), és 220V-tól akár 9 kW teljesítményű modelleket is választhat - ez elegendő 90 méteres fűtésre2 lakótér.

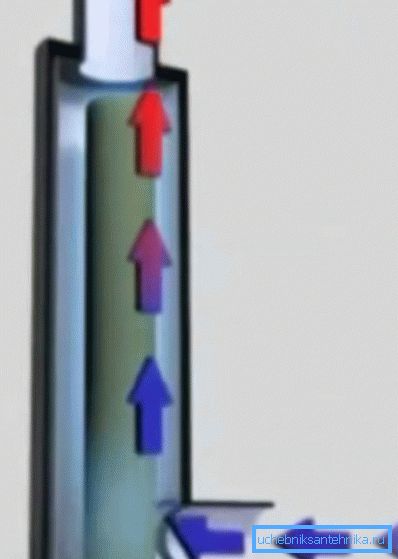

- Mindenki tudja, hogy a hálózatunk jelenlegi frekvenciája 50 Hz, és az elektróda kazán működése közvetlenül attól függ. A hűtőközeg áthalad a testén, és az elektródák magukba merülnek. És ebben az esetben, amikor a hatalom kerül alkalmazásra, az ionizációs folyamat megtörténik. Figyelembe véve, hogy az elektródák 50-szer másodpercenként megváltoztatják polaritásukat, az ionok ugyanolyan frekvenciájú mozgásirányt változtatnak, ami a folyadék felmelegedését okozza.
- Ezek a kazánok az AC 220 / 380V 50Hz-en működnek olyan desztillált vagy alacsony hőmérsékletű vízben, amely nem fagy meg -40 ° C-on, valamint olyan folyadékokon, amelyek forráspontja nem alacsonyabb 100 ° C-nál, és amelyeket a gyártó tanúsít.
Megjegyzés. Vannak olyan univerzális kazánok is, amelyek két vagy három fajtájú üzemanyagot, például villamos energiát és gáz-, gáz- és dízelolaj, napelem, gáz és villamos energia kombinációját ötvözik. De ezek az egységek nem különösebben népszerűek, mivel egyik módban sem nyújtanak teljes hozamot.
Fűtési rendszerek
kapacitás
A saját ház fűtési rendszerének megfelelő kezelhetőségével a csövek kapacitásának átmérőhöz viszonyított pontosságát pontosan kell kiszámítani a helyiség megfelelő fűtésének biztosítása érdekében. Az ilyen számításokhoz használhatjuk a D = v354 * (0,86 * Q /? T) / V képletet, ahol D az átmérő, Q a vizsgálati területenkénti terhelés kW-ban, T a hőmérséklet-különbség a be- és visszatérő csőben, V a sebesség folyadékok m / s-ban.
De használhatja az alábbi táblázatot is.
fogyasztás | Csővezeték kapacitása (kg / h) | ||||||||||
Du cső | 15 mm | 20 mm | 25 mm | 32 mm | 40 mm | 50 mm | 65 mm | 80 mm | 100 mm | ||
Pa / m | mbar / m | ?0,15 m / s | ?0,15 m / s | 0,3 m / s | |||||||
90.0 | 0900 | 173 | 403 | 745 | 1627 | 2488 | 4716 | 9612 | 14940 | 30240 | |
92,5 | 0.925 | 176 | 407 | 756 | 1652 | 2524 | 4788 | 9756 | 15156 | 30672 | |
95,0 | 0,950 | 176 | 414 | 767 | 1678 | 2560 | 4860 | 9900 | 15372 | 31104 | |
97,5 | 0975 | 180 | 421 | 778 | 1699 | 2596 | 4932 | 10044 | 15552 | 31500 | |
100,0 | 1000 | 184 | 425 | 788 | 1724 | 2632 | 5004 | 10152 | 15768 | 31932 | |
120,0 | 1200 | 202 | 472 | 871 | 1897 | 2898 | 5508 | 11196 | 17352 | 35100 | |
140,0 | 1400 | 220 | 511 | 943 | 2059 | 3143 | 5976 | 12132 | 18792 | 38160 | |
160,0 | 1600 | 234 | 547 | 1015 | 2210 | 3373 | 6408 | 12996 | 20160 | 40680 | |
180.0 | 1800 | 252 | 583 | 1080 | 2354 | 3589 | 6804 | 13824 | 21420 | 43200 | |
200.0 | 2000 | 266 | 619 | 1154 | 2488 | 3780 | 7200 | 14580 | 22644 | 45720 | |
220,0 | 2200 | 281 | 652 | 1202 | 2617 | 3996 | 7560 | 15336 | 23760 | 47880 | |
240.0 | 2400 | 288 | 680 | 1256 | 2740 | 4176 | 7920 | 16056 | 24876 | 50400 | |
260.0 | 2600 | 306 | 713 | 1310 | 2855 | 4356 | 8244 | 16740 | 25920 | 52200 | |
280.0 | 2800 | 317 | 742 | 1364 | 2970 | 4456 | 8568 | 17338 | 26928 | 54360 | |
300.0 | 3000 | 331 | 767 | 1415 | 3078 | 4680 | 8802 | 18000 | 27900 | 56160 | |
Az áteresztőképesség és a csőátmérő arányos aránya
Megjegyzés. A rendszer kazán teljesítménye meghatározható, ha ismeri házának méretét. A 260 cm-es mennyezeteknél figyelembe kell venni a kvadratust, és magasabb helyiségekben már szükség van a ház rétegére. Az ilyen jelzőket általában a kazán kísérő dokumentációjában találják.
Fűtőkörök
Kezdjük, nézzük meg, hogy a fűtőtest fűtési rendszere egy saját házban készül a saját kezével, mert lehet egy vagy két áramkör (egycsöves, kétcsöves). Ha csak egy fõvezetéket helyeznek el a fûtõegységrõl, amely visszahúzódik a tápláláshoz és visszatérõ folyadékhoz, akkor egy nagy területû épületben egy ilyen rendszer nem lenne teljesen hatékony.
A probléma itt az, hogy minden elem, ami a főcsőből hűtőfolyadékot kap, ott is visszaadja, ezért minden egyes egymást követő radiátorral a rendszerben lévő víz egyre több lesz.
Még akkor is, ha az elzárószelepeket (csapokat) a tápellátás és a visszatérő csatlakozások között telepíti, ahogy ez a felső képen látható, ez csak az akkumulátor számára előnyös, és a következőben a víz még hidegebb lesz. Az ilyen rendszerek hatékonyak, ha az áramkörben több mint 3-5 eszköz csatlakozik, ezért nagy házakban jobb, ha teljesen elutasítják.
A magánházban a legjövedelmezőbb és legkedvezőbb kétcsöves fűtési rendszer, azaz a hűtőfolyadéknak a kazánról a kazánba történő szállítása és visszavétele különböző fűtési csövek, amint az a felső vázlatos rajzból látható. Az akkumulátort az autópályához itt különböző módon lehet elvégezni - alulról felfelé és átlósan.
A kétkörös rendszerben a víz hőmérséklete gyakorlatilag változatlan marad, mivel nincs hűtött folyadék beáramlása, ezért az összes radiátor fűtése a rendszer elejétől a végéig megegyezik.
Itt nagyon fontos a csövek átmérőjének helyes kiszámítása, mivel növekszik a folyadék térfogatának növekedése, és vele együtt a kazán energiaköltsége is nő.
A magánszektorban általában 25-40 mm keresztmetszetű csöveket használnak felszállókhoz és 20 mm radiátorokhoz.
- Szabályozó szelep hőmérsékletérzékelővel;
- Kiegyensúlyozó szelep;
- Cirkulációs szivattyú;
- Biztonsági termosztát (számla);
- Elektromos elosztószelepek;
- kollektor;
- Bypass (magas hőmérsékletű kazánokban);
- Szobatermosztát.

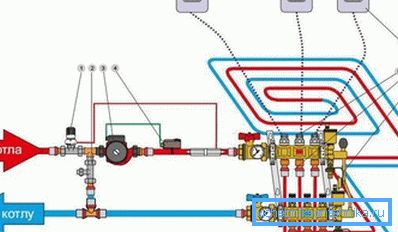

Meleg padlófűtőtestek összekapcsolása esetén a hűtőfolyadékot különböző hőmérsékletű hűtőközeggel kell ellátni - a 60-80 ° C-os akkumulátorokra és a padló kontúrjára - 30-50 ° C-ra.
Ennek a szétválasztásnak a végrehajtásához szivattyú-keverő egységre van szükség, amely általában bypass-ból áll. Egy háromutas szelep behatol a forró áramlás beállításához. Ha a meleg padlóban lévő folyadék eléri a kívánt hőmérsékletet, a szelep a tápcsőről nem a fűtött padlóra irányítja, hanem egyszerűen csak a visszatérő csőbe dobja, amíg a termosztát parancsot nem ad az áramkör felmelegítésére.
következtetés
Egyes felhasználók érdeklődnek a fűtési rendszer magánházban történő öblítéséért, ám ez meglehetősen kiterjedt téma, amelyet egy külön cikkben kiemelnünk kell. Csak azt mondjuk, hogy ez először hideg, majd forró vízzel történik, fehérítővel és kompresszorral. Az áramkört leválasztják a kazánról a leállító szelepek (csapok) segítségével.
