Mekkora a radiátorok középpontja: a bimetál, az öntöttvas,

A radiátor fejrészei közötti távolság az egyik fontos műszaki jellemző, amelyen a termék méretei függenek. A méretek befolyásolják a telepítés képességét, különösen akkor, ha az elemet egy rést vagy az ablak alatt helyezik el. A termék helyesen megválasztott mérete nem sértheti az alapvető működési szabványokat, amelyeken a normál hőátadás függ.

Különböző magasságú hevítők

A fűtőtest típusainak és méretének áttekintése

A fűtőtestek több fő csoportja van, amelyek a tervezési jellemzőkben különböznek egymástól:

  1. szekcionált.
  2. panel acél és bimetál.
  3. konvekció.
  4. A szerző modellei, testreszabott, hasonló alakú, de funkcióik ellátása nélkül.
A fénykép - az eredeti fűtés

A felhasznált anyag és a fűtőberendezések tervezési jellemzői meghatározzák:

  • vízzárással szembeni ellenállás;
  • korrózió;
  • lerakódás és méretezés;
  • a hőátvitel intenzitása és a siker más elemei.

Ami a méretét illeti, a felső és az alsó elosztó közé eső magasságkülönbség (közép távolság) befolyásolja a fűtőelem felszerelésének képességét. Leggyakrabban az ablakok alatt helyezkednek el, ha az ablaknyílás elég nagy, akkor a nagy akkumulátor egyszerűen nem illik bele.

Az ábrán a középső távolság látható

Ez a paraméter különösen fontos a természetes keringésű rendszerek esetében. Az a tény, hogy a rendszerben a nyomás az akkumulátor és a kazán vízellátottsága közötti magasságkülönbség miatt keletkezik, annál nagyobb ez az érték, annál nagyobb a természetes nyomás a csövekben.

Figyelj! Például a 250 mm-es radiátorok középpontja érdemes csak nagyon alacsony ablakpárkányok mellett választani. Ebben az esetben az akkumulátort az 50-60 cm-es ablakpárkány alatt is elhelyezheti.

Példa egy akkumulátornak a nagy ablakokban lévő szobában.

A panelmelegítők mindegyike hegesztett egy tekercs-hűtőközeggel két bordázott panel között, 1 cm-ig terjedő résszel. Ilyen felület növeli a fűtött felület területét és a hőátadását - sugárzás és konvekció. A gyenge teljesítmény hozzájárul a gyors hőátadáshoz - a hatékonyság 75% -ot ér el, de gyorsan lehűlnek.

A panel termékek hiánya:

  • a vízütőkkel szembeni sebezhetőségük miatt, ami alkalmatlanná teszi azokat a központi fűtési rendszerekhez való használatra;
  • savas vízből korrodál;
  • lehetetlen hosszú idõ alatt leengedni a vizet, ugyanazon korrózió miatt, de már oxigénnel érintkezve.

A szekcionált elemek jó lehetőségeket kínálnak konstruktív változásukhoz - növeli / csökkenti a szekciók számát az áramváltásokhoz vagy javításokhoz. A kétfémes szerkezetek a hagyományosan törékeny, de tartós öntvényt nagy inertességgel helyettesítik.

A fotó - a készülék bimetallicheskogo fűtés

Ezekben a hűtőközegek olyan acélcsöveken mennek keresztül, amelyek alumínium bordái nagy hővezető képességgel rendelkeznek.

A kétfémes akkumulátor két termék egyik előnye:

  • az acél ellenáll az instabil nyomásnak és az agresszív környezetnek;
  • Az alumínium azonnal reagál a hőmérséklet változására.

Figyelj! A hiányosságok közül csak a költségeket tudjuk feljegyezni. A bimetál radiátor ára 2-3-szor magasabb lehet, mint az öntöttvas vagy acélé.

A bimetall elemek kiválasztásánál figyelembe kell venni a függőleges és a vízszintes csatornák átmérőjét, nem csak a középső távolságot. Ami a méreteket illeti, a legnépszerűbbnek tekinthető a 500 mm-es mellbimbólyukak közötti különbség (a fűtő teljes magassága 570 mm).

A kép a vízszintes és a függőleges csatornákat mutatja, ha a hűtőfolyadék minősége gyenge, akkor nem lehet túl keskeny.

A vákuum elemekben azonban a "központ távolság" fogalma egyszerűen nem létezik. Az a tény, hogy csak 1 áramlási csövet használnak, amelyen keresztül hűtőfolyadék áramlik, és a felmelegedő folyadék elpárolgása következtében a felület egyenletes felmelegedése érhető el.

Tubular elemek - regiszterek, kiváló tömörségű szelvény és különböző formák. Az ízületek szivárgásának hiánya biztosítja a töredékek hegesztését, ellenállnak az üzemi nyomásnak, legfeljebb 15 atm. De a vékony falak nem tartják rosszul a víz kalapácsát. A nyilvántartások lehetővé teszik a saját kezüket, tetszőleges pályát választva a csövek között.

További információ a radiátor méreteiről

A fűtőkészülékek műszaki dokumentációjában a hőteljesítmény mellett meg kell adni a méretet és a középső távolságot is. A típusoktól és a gyártótól függően a fűtők méretei változhatnak.

Bimetál radiátorok

Az összes akkumulátor méretétől függően a kollektorok közötti távolság tekinthető meghatározónak - a termék mérete határozza meg. És ha a szekcionált eszközök hossza változtatható, akkor a magasság is akadályt válthat ki. Ezt a paramétert a modell neve után, például az ALUX 200 jelzi. Az alumínium radiátorok középpontja 350 és 500 mm, de ez a szám 200-800 mm között változhat.

A népszerű gyártók fűtőberendezéseinek jellemzői

Például az olasz szekcionált ALUX 200 modellek azonos magasságú 245 mm-es és 100 mm-es mélységben minden egyes rész 80 mm hosszú, 92 W teljesítményű. A maximális hosszúság 1280 mm (16 szekció), 1472 watt teljesítményű. A 395 mm magasságú ALUX 350 modell ugyanolyan méretekkel és szakaszokkal rendelkezik, 138 W teljesítményű, az ALUX 500 545 mm magasságú, 179 W teljesítményrészével.

A bimetall elemek szabványos mérete 200 és 500 mm között van. De a készülék magassága kissé eltérhet a gyártótól függően. Például, ha ez a paraméter 500 mm, a Rifar Monolit magassága 577 mm, a Germanium Neo modell pedig 560 mm.

A 450 mm-es középponttal rendelkező kétfém radiátorok nem állnak rendelkezésre. Szükséges tehát a fűtőberendezés legközelebbi mérete.

A bimetál fűtés alapméretei

Figyelj! Ha a csövek magassága nem felel meg a középső távolságnak, mindig csökkentheti vagy hígíthatja azokat. Csak fontos, hogy az átmenet legyen sima, és ne legyen 90 ° -os szögben.

A kétfémes radiátor konstrukció a vízszintes csöveken túl vékonyabb, függőleges acélcsöveket is biztosít, amelyeken keresztül a hűtőfolyadék kering. De az alacsony modellekben lehet, hogy nem. Például, ha a fűtőberendezés magassága kb. 20 cm, akkor két vízszintes csőből is felmelegszik.

Alacsony fűtésnél nincs szükség függőleges csövekre.

Öntöttvas radiátorok

Az ilyen modelleket klasszikusnak tartják, és több mint 150 éve használják őket, természetesen a megjelenés jelentős változásokon ment keresztül, de maga az ötlet ugyanaz marad. Ez a fajta elem még külön szabványt is kiadott - GOST 8690-94.

E dokumentum szerint a mellbimbók közötti távolság 300-800 mm, a készülék teljes magassága 400 és 900 mm között van.

Az öntöttvas fűtőberendezések méretei

Ami az ilyen fűtőberendezések fajtáit illeti, az 1, 2 és 3 csatornás modelleket állítják elő, maguk a szakaszok alakja is eltérhet. Annak érdekében, hogy ne keverjük össze az akkumulátort, egyszerűen ismerjük a jelölőeszköz jellemzőit.

A GOST 8690-94 szerint a jelölés során az ilyen radiátor paraméterek a következők:

  • mélysége;
  • a mellbimbók középső tengelyei közötti távolság;
  • Mivel a fűtési rendszerben a nyomás jelentős, a maximális üzemi nyomást a jelölés is rögzíti;

Figyelj! Az öntöttvas törékeny anyag, tehát nem tolerálja a hidraulikus sokkot. Ha ilyen jelenségek nem ritkák a fűtési rendszerben, akkor jobb az öntöttvas elemek elutasítása, és válasszon acél vagy bimetall analógot.

  • jelzi a szakaszok számát, valamint az alkalmazott szabványt.
A klasszikus öntöttvas akkumulátor jellemzői

Ha a 450 fűtőtest középpontját szeretné választani, akkor választhat egy olyan elemet, amelynek a legközelebbi értéke 400 mm, és enyhén lecsökkenti a csövet. A szabvány nem biztosítja a 450 mm-es távolságban lévő fűtőberendezések felszabadulását a mellbimbófuratok között.

Teljes méretű öntöttvas akkumulátor

A címkézés általában egy szakasz termikus kapacitását jelzi. Például az MS-140M-500-0.9 bejegyzés azt jelenti, hogy egy rész 140 W hőmennyiséget tud adni, a középpont távolsága 500 mm, a működési nyomás 9 atmoszféra.

Alumínium radiátorok

Az alumínium radiátorok és a kétfém radiátorok közötti fő különbség az, hogy a hűtőfolyadékot mozgó csövek alumínium ötvözetből készülnek. Bimetallikusan acélból vagy rézből készülnek, és alumíniumot csak bordákhoz használnak.

Alumínium radiátor a vágásban

Ami a mérettartományt illeti, a minimális érték 150 mm-nek tekinthető, és a felső küszöbérték 800 mm-re van korlátozva a mellbimbó-lyukak tengelyei között.

Ennek megfelelően a méret változik és az akkumulátor teljesítménye:

  • A 150 mm-es babamagasság nagyméretű ablakokkal rendelkező otthonokhoz is alkalmas, nem akadályozza meg a kilátást az ablakon. A készlet tartalmaz lábakat úgy, hogy ne kelljen a falhoz rögzíteni;
  • a 700-800 mm-es nagy méretűek nagy hőátadást mutatnak a radiátor fejlett felülete miatt;
  • de a legtöbb futás 400-500 mm-es méretnek tekinthető a mellbimbó-lyukak tengelyei között. Ezek a legtöbb lakásban használt elemek.

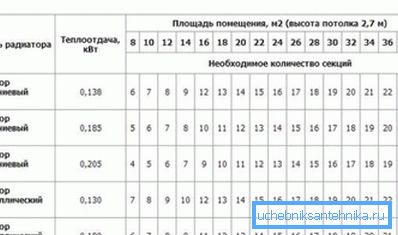

Egy népszerű alumínium elem jellemzői

Ki kell emelnünk a függőleges radiátorokat is. Ha az ablak alatt a fűtőkészülék elhelyezése nem túl kényelmes, akkor a helyiség kialakításának utasításai lehetővé teszik, hogy függőleges radiátorot helyezzen a sarokba. Nagyon kicsi a szélessége (szó szerint 5-7 szakasz), de itt a magasság elérheti a 2 métert.

Példa egy magas radiátorra

Alumínium radiátorok esetében a középső távolság 1200-2000 mm. Igaz, az ilyen elemek hatékonysága némileg alacsonyabb a szokásosnál, mert része annak a helynek a felső részén, ahol a hőmérséklet némileg magasabb, mint a padló.

Az acél radiátorok méretei

A panel acél radiátorok mérete 20-90 cm, az axiális távolság 5-7 cm-rel kisebb, mint a magasság. 450 mm-es tengelyirányú távolságú eszközöket állítanak elő, ilyen szabványos méret hiányzik öntöttvas, bimetallikus társaikban.

Az acél radiátorok függőlegesek is lehetnek, a maximális magasság ebben az esetben 2-3 méter lehet. De gyakrabban használják a hagyományos modelleket.

Az acél elemek magassága és vastagsága széles tartományban változik.

A regiszterek acélcsövekből is készülnek (ez az acélhegesztés és az erőssége miatt). Az ilyen típusú fűtőkészülékekre azonban nincsenek korlátozások, és az átmérőt az ügyfél vágya, valamint a fűtőtest hőátadása alapján választják ki.

Az acélcsövek házi nyilvántartása

A végén

A középső távolság fontos paraméter bármely modern radiátorban. Ebből a mérettől függően a készülék magasságától függ, és ezáltal annak lehetősége, hogy az ablak alatti rést helyezze el. A modern radiátorok mérettartománya lehetővé teszi számukra, hogy mind egy rendszeres lakásban, mind egy nagy ablak alatt telepíthetők.

A videó ebben a cikkben számos hasznos tippet tartalmaz az otthoni fűtőtest kiválasztásához.
