Melyek a fűtési rendszerek: víz, levegő, meleg padló és

Melyek a fűtési rendszerek és milyen alapon minősülnek? Meg kell ismerkednünk a magán- és lakóházakban alkalmazott, bizonyított, hosszú távú működési rendszerekkel, valamint viszonylag új megoldásokkal, amelyek csak most kezdik népszerűsíteni a helyzetet. Szóval induljunk el.

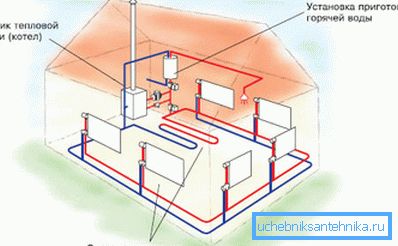

Vízmelegítés

Ezeknek a fűtési rendszereknek közös tulajdonsága van: a hőátadó folyadékot a hőforrásból a fűtőkészülékbe szállítják.

Megjegyzés: a névvel ellentétben a víz nem mindig játssza ezt a szerepet. Sóoldatok, etilén és propilénglikol, használt motorolaj is használatos. Kedvezően hasonlítanak a vízhez sokkal alacsonyabb fagyási ponton, ami lehetővé teszi, hogy ne féljenek a csövek és elemek leolvasztásától.

A víz típusának fűtése viszont hosszú sorozatok szerint osztályozható.

Hőforrás

Ebben a szerepben lehet:

• Kazánház vagy CHP. A hűtőfolyadék szállítása a házba a hőszigetelt útvonal két sora mentén történik (beszállítás és visszatérés); A ház bejáratánál egy liftszerkezet van felszerelve, amely stabilizálja a fűtési hőmérsékleti paramétereket, mivel a hűtőközeg egy része visszavezethetővé válik. A rendszer fő hátránya a nagy hőveszteség a szállítás során.

Figyelj! Ezeket a veszteségeket a végfelhasználó fizeti. Ezért vannak olyanok, akik a központi fűtésről autonóm fűtési módokra szeretnének váltani.

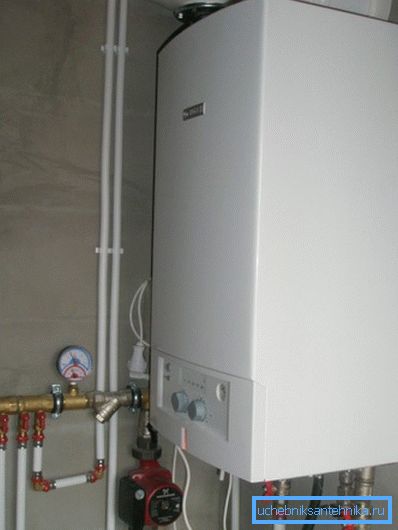

• Fő gáz. Gázkazán biztosítja a minimális fűtési költségeket (körülbelül 70 kopecks kilowattóra hőmennyiség). Jelenleg és a közeljövőben ez a leginkább jövedelmező megoldás. A gázpalackokban és gázkazánokban lévő gáz sokkal drágább - 1,8-2,8 rubel / kW * h.

• Tűzifa, szén. A költségek valamivel magasabbak (1,1-1,4 rubel / KW * H). A legfőbb hátrány a kazánok alacsony autonómiája: rendszeres üzemanyagtöltést és hamu eltávolítást igényelnek.
• Dízel üzemanyag kazán, éppen ellenkezőleg, hetekig nem igényli a tulajdonos figyelmét. A hátrányok közé tartozik a nagy mennyiségű tüzelőanyag, szag, magas zajszint tárolása a napégő működése és a nagy hőfogyasztás (3,2 rubel / KWh) között.
• Végül mindenfajta elektromos kazán. (Tenovy, indukciós és elektróda) ​​a legmegfelelőbbek a működtetés és a biztonság szempontjából. Nem igényelnek gyakori karbantartást vagy égéstermékek eltávolítását. Minden jóért fizetnie kell; ebben az esetben meglehetősen speciális pénz, kb. 3,6-3,8 rubel / kilowattóra.

Hűtőközeg-keringés

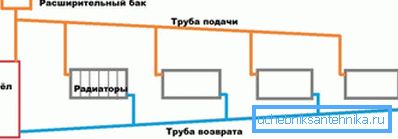

Természetes és kényszerített lehet.

Hasznos: gyakorlott telepítési rendszerek, amelyek mindkét üzemmódban működhetnek. Ebben az esetben a szivattyú behelyezése a nagy (a DN 32-es átmérő) töltésébe egy áthidalással van ellátva. Szükség van arra, hogy a csővezeték korlátozása ne csökkentsék a már alacsony hidraulikus fejet a természetes keringési üzemmódban.

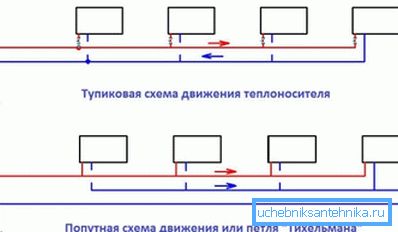

A hűtőközeg mozgásának iránya

Lehet holtpont és elhaladó.

1. A fűtési rendszer holtpontja azt jelenti, hogy az áramkör különböző részeiben a hűtőközeg ellentétes irányban mozog.
2. A forgalom azt jelenti, hogy a víz, a fagyásgátló, az olaj, stb. Nincs az áramkör bármely pontján. ne változtassa meg a mozgás irányát az ellenkezőjére.

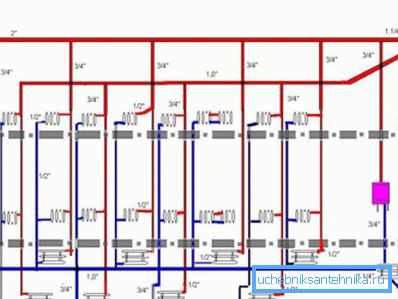

Az alsó és felső palackozás

Itt minden egyszerű: a felső töltésű rendszer azt feltételezi, hogy a fűtőtáblán (a vízszintes csővezeték vízszintes ága, amely összeköti az emelőket) a padláson van, és a visszatérő áramlási ágy az alagsorban van.

Alacsonyabb palackozás esetén mindkét deszkaház elválik az alagsorban. A felszállók párban vannak összekötve; mindegyik párt a ház legfelső emeletén vagy az alagsorban egy jumper csatlakoztatja.

elrendezés

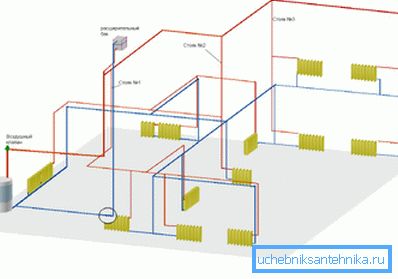

Különítse el a függőleges és a vízszintes vezetékeket; a fogalmak úgy tűnik, intuitív értelemben érthetőek, és nincsenek megjegyzések. Érdemes azonban tisztázni, hogy a valós világban a fűtési rendszerek kombinált fajtái gyakoribbak. Például egy tipikus lakóházban a felszálló függőleges elrendezés, de a palackozás vízszintes.

Fűtőkészülékek csatlakoztatása

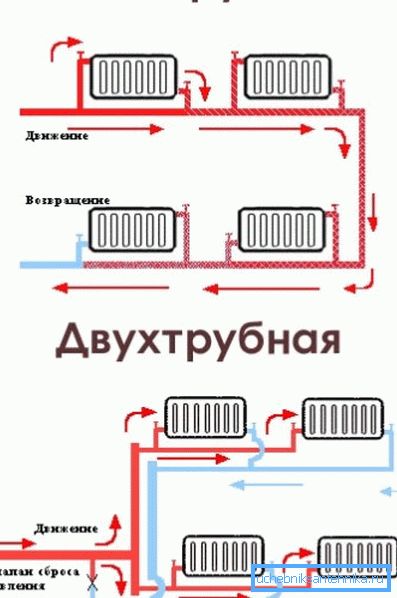

Ennek alapján az egycsöves és kétcsöves áramkörök megkülönböztethetők.

1. Az első esetben a töltés egy gyűrű a kazán vagy a felvonószerelvény szelepek bemeneti és kimeneti csövei között. A fűtőkészülékek elszakadnak, vagy ami sokkal ésszerűbb, összeomlik a palackozással.
2. A második rendszer azt jelenti, hogy minden hűtő vagy konvektor jumper a táplálás és a visszatérő töltés között.

Megjegyzés: általában kétcsöves áramkörrel kell fojtani az egyes műszereket, és ki kell egyensúlyozni a fojtótekercselést. Az utasítás kapcsolódik ahhoz a tényhez, hogy egyébként a teljes keringetés a kazánhoz vagy a felvonóhoz legközelebb eső eszközökön keresztül megy keresztül, ami tele van a nagy hatótávolságú radiátorok leolvasztásával.

exotikus

Mi a fűtés a szokásos és széles körben használt rendszerek mellett folyadékhűtővel?

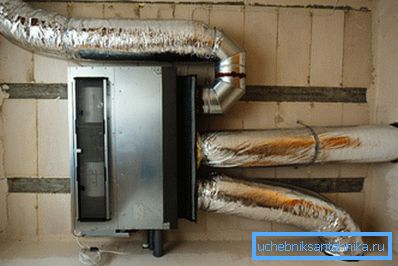

levegő

A hűtőközeg szerepe a közönséges levegőt szolgálja. Mivel egyedi hőteljesítménye kicsi, nagy mennyiséget kell szállítani; A légfűtési rendszereket gyakran szellőztetéssel kombinálják.

A megoldás érdekes a fűtőkészülékek távollétében. A legfőbb hátrány az, hogy a légcsatornák rejtett üzembe helyezése csak az építés szakaszában vagy a ház nagyobb javításában lehetséges.

Meleg padló

A fűtőelem szerepe a padló teljes felületét szolgálja. Ebből a célból hővezetővel, fűtőkábellel vagy filmmelegítővel ellátott csövet helyeznek az esztrichbe vagy a bevonat alatt. A munka könnyen elvégezhető kézzel, szakemberek bevonása nélkül.

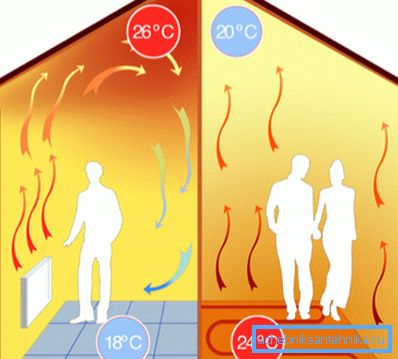

A fűthető padló a hatékonyság szempontjából érdekes. Nem, a kilowattóra hő ára nem változik: csak a hőforrástól függ. A megtakarításokat a hatékonyabb hőmérséklet-eloszlás és a mennyezeten átesett kisebb szivárgás érheti el.

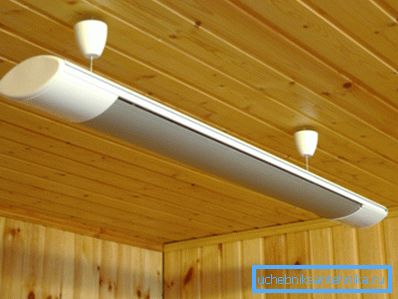

infravörös

A hőt a hőelem a hőérzékenyeknek és a konvekciónak köszönhetően a fűtőtestből a tárgyakba és a helyiségben élő emberek közé viszik. Mivel a fűtők közvetlenül érintik a ház lakóinak hőmérséklet-érzékelőit, a szoba hőmérséklete a legkisebb kellemetlenség nélkül 15-16C-ra csökkenthető. Ezért ismét energiamegtakarítás.

következtetés

Természetesen a fűtési megoldások lehetséges megoldásainak miniatűr áttekintése nem állítja azt, hogy teljesnek kell lennie. A mellékelt videó hasznos és oktató anyagokkal egészíti ki. Sok szerencsét!
