A többszintes és egyemeletes ipari, ipari, lakossági és lakóépületekben a fűtési rendszerek nagyban különböznek az elosztásban és a hatékonyságban.

Tehát az ilyen rendszerek lehetnek:

• nyitott és zárt;
• függő és független;
• egycsöves és kétcsöves.

Ez nagyban befolyásolhatja a végső eredményt, amikor a helyiség fűtött. Most figyelmet fordítunk az ilyen különbségekre, felbecsüljük előnyeiket és hátrányaikat, és megmutatjuk neked egy videoklipet ebben a témában.

nyílt

A működés elve

Megjegyzés. Nyitott rendszer fő megkülönböztető jellemzője a zárt rendszertől egy nyitott típusú tágulási tartály, amelyből a víz elpárolog. Ezenkívül az ilyen kontúrok függetlenek.

A nyitott fűtési rendszerek függetlenek, mivel a hűtőfolyadék a keringtető szivattyú nélkül áramlik az áramkörön a természetes nyomás következtében. Rendszerint ilyen körülmények között fűtőberendezésként szilárd tüzelőanyag kazánok, beleértve a gázgenerátorokat, valamint kandallókat és kandallókat vízmelegítővel (fűtővíz tartályokkal) lehet használni.

Az áramkörök számával a rendszer egycsöves és kétcsöves lehet, de figyelembe kell venni a lejtést a kezdeti hűtőközeg-ellátási pont 0,01% -ának beszerelésekor. Mivel meglehetősen nehéz ilyen számításokat végezni, lehetséges egy 8-10 mm / méter lineáris lejtés kiszámítása.

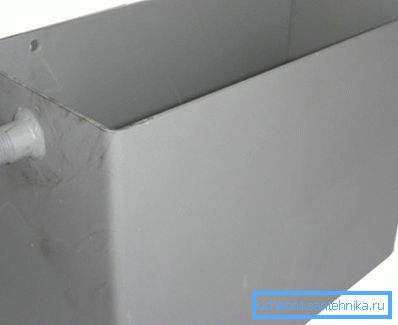

Az ilyen kontúr normál működéséhez a tágulási tartálynak a vízszintes hűtőközeg-bevezető cső felett kell lennie oszlopnyomás létrehozása érdekében. Vagyis a forró víz a kazánból az expanzió alatt belép az áramkörbe.

De ha a nyomás meghaladja a normát, akkor egyszerűen csak a tágulási tartályba kerül, és amikor a hűtőközeg lehűl, az oszlopnyomás következtében visszatér az áramkörhöz. Az ilyen konténerek a magánlakásokban, mint általában, telepítve vannak a padláson.

Az ilyen rendszerek vízkeringése meglehetősen lassú, de ez lehetővé teszi a csövek egységes fűtését, amely ilyen esetben legalább 40 mm átmérőjű. Emiatt az ilyen kontúrok leggyakrabban acélból készültek, bár polipropilénből is készülhetnek.

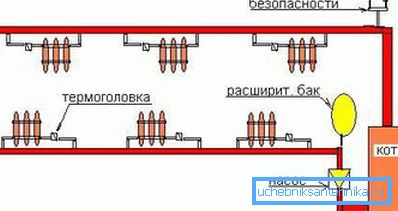

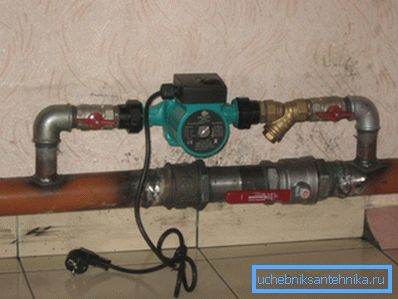

Az utasítás azonban egyáltalán nem zavarja a segédszivattyú telepítését független nyitott típusú rendszerben a hatékonyság növelése érdekében. Amint a felső képen látható, a főcsőnél a szivattyú lökete között van egy elzáró szelep.

Ez le van zárva, és a víz elindul a keringető szivattyún keresztül, és amikor vészvilágítás megszakad, a főcső kinyílik, és a löket átfedi egymást. A hűtőközeg forgási sebességének növelése jelentősen befolyásolja a térfűtés hatékonyságát.

előnyök

• Az egycsöves vagy kétcsöves nyitott típusú rendszer fő előnye, hogy teljesen független a harmadik féltől származó energiahordozóktól. (Tápvezetékek, gázolaj vagy karburátor elektromos generátor).
• A nyílt rendszerek felszerelése nem igényel speciális ismereteket, valamint gáz vagy elektromos kazán beszereléséhez és csatlakoztatásához szükséges engedélyt vagy belépést.
• Szilárd tüzelőanyaggal működő kazánok vagy kályhák, rendszerint egyszerűen az üzemanyag használatában - A szén és a tűzifa mellett bármely szerves anyag lehet száraz állapotban.

hiányosságokat

• A tágulási tartályban lévő víz lefagyhat, ezért fel kell melegíteni, de fagyásgátló adalékot kell adni, hogy a folyadék ne fagyjon szigorúan tilos.
• Ha ezeken a helyeken légcsatlakozások vannak kialakítva, akkor a csövek korróziónak vannak kitéve, mivel a természetes nyomás nem képes a levegőt áthaladni. A dugók kiküszöbölése érdekében a vizet az áramkörbe kell pumpálni mindaddig, amíg az összes levegő kifolyik.
• Alacsony hatékonyság.

zárva

A működés elve

Megjegyzés. A zárt fűtési rendszerek függenek, ezért a hűtőfolyadék cirkulációja csak a villamos árammal működő keringtető szivattyú segítségével lehetséges, ezért harmadik fél energiaforrásától (áramvezetékek, dízel- vagy karburátor-generátor) függ.

A zárt típusú rendszerek többnyire gáz-, villamos-, dízel- és szilárd tüzelőanyag-fűtőkazánokból működnek, és közvetlenül a villamos energiától függenek. Annak ellenére, hogy a kazán maga működik - a keringtető szivattyú kizárólag villanyáram segítségével működik.

Mindazonáltal az ilyen rendszerek univerzális jóváhagyást és népszerűséget kaptak a nagy hatékonyság és megbízhatóság miatt, valamint egy automatikus vezérlési módszer - vészhelyzet esetén egy erőátviteli vonalon, egy dízel- vagy karburátor-generátor lehet villamos energiaforrás.

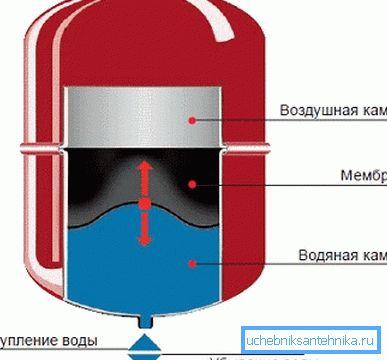

Az ilyen rendszer a légtelenítés vagy a támasztott nyomás automatikus beállítása révén működik egy különleges, hermetikusan lezárt tágulási tartállyal. Ez a kapacitás két szektorból áll, amelyeket hőálló gumi membrán választ el.

Egy rekeszben levegő vagy nitrogén (ha a befecskendezést a gyártó végezte), és a második rekeszben a hűtőfolyadék a biztonsági szelepen keresztül áramlik, ha a nyomása meghalad egy előre meghatározott küszöbértéket. Amikor a hűtőközeg lehűl, a rendszerben lévő nyomás leesik, és a gáz a tartályból felhalmozott folyadékot az áramkörbe szorítja.

előnyök

• Az ilyen rendszerekben lévő tágulási tartály bárhol (a fűtőkör felett, alatt vagy alatt) telepíthető - mindenképpen elektromos szivattyú felelős a folyadék keringéséért.
• Nem szükséges szabályozni a hűtőfolyadék mennyiségét a rendszerben (automatikusan beállítva).
• A fagyásgátló segítségével meg lehet fordítani a rendszer leolvasztásának lehetőségét.
• Az áramkör fűtéséhez például a főgázkazánon kívül más tartalék kazánokat is használhat egy másik szilárd tüzelőanyag vagy elektromos egység felszereléséhez. Ezenkívül mindezek a fűtők együtt dolgozhatnak együtt.
• Minden rendszerparaméter automatikusan beállítódik, ezért hosszú ideig felügyelet nélkül hagyhatja az üzemmódot.

hiányosságokat

• Az ilyen rendszerek magasabb beszerzési és felszerelési költséget jelentenek.
• A villamos energiától való függés.

Kettős áramkör

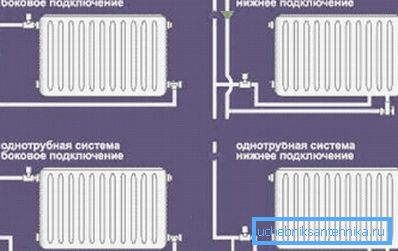

A fűtési rendszerek kétcsöves bekötési rajzait a magánszektor számára legáltalánosabbnak nevezhetjük, mivel lehetővé teszik a fűtőtestek egységes hőmérsékletét az egész házban. Az egyes készülékek beállítása termosztát vagy hagyományos szelep segítségével történik, ami csökkenti a hűtőfolyadék áramlását az akkumulátorba.

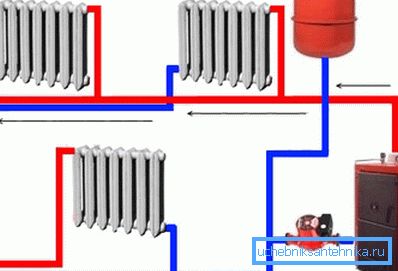

A kétcsöves fűtőkör munkájának lényege a következő:

• a fűtőtest hőhordozója belép a tápvezetékbe;
• ahol váltakozva elosztják a radiátorokon;
• és miután áthaladt a folyadék a készülék szekcióin, akkor már bejut a visszatérő csőbe, amelyen keresztül visszavezetik a kazánba.

Az expanziós tartály ilyen esetekben nyitott vagy zárt lehet - mindez a rendszer típusától függ.

A kétcsöves rendszer nagy előnye, hogy a hűtőközeget gyakorlatilag nem hűtik le a teljes áramlás során. Ez azt jelenti, hogy a hőmérséklet állandó marad a cső teljes hosszában, mivel a hűtött folyadék egy teljesen eltérő csőbe jut.

A takarmányt az utolsó radiátoron csavarják, ahol az ugyanazon cső vagy az akkumulátoron át tud kapcsolni, ami gyakorlatilag nincsen különbséggel - ez csak a telepítés egyszerűségétől függ.

Egycsöves áramkör

A fűtési rendszerek egycsöves telepítése kevésbé hatékony, de sokkal olcsóbbak. Következésképpen gyakran megtalálhatók a szovjet korszak sokemeletes épületében.

Ebben az esetben a hűtőfolyadék áramlása mind alulról, mind pedig felülről elvégezhető, például szinte a Hruscsov házak (a szovjet időszak legnagyobb számú épületei) a felső áramlással rendelkeznek, de a brezhnevkában gyakran találkoznak a hűtőfolyadék áramlásával. Gyakran előfordul, hogy a kevésbé ellátott házakban a gyakorlat szerint a fűtés problémái vannak.

Az egycsöves rendszer lényege nagyon egyszerű, és a következőkből áll: a CHP-üzemből, a központi kazánházból, a hőelosztó pontból (TP) vagy a forró hűtőfolyadékból táplálják, amelyet felváltva terjesztenek a radiátorokhoz.

Csak a szakaszokon való áthaladás után a hűtött folyadékot nem engedik ki a visszatérő csőbe, hanem odaér, ​​ahonnan jön. Kiderült, hogy minél messzebb van a radiátor a sorozat kezdetétől a sorozatszám szerint, annál hidegebb lesz a hűtőfolyadék.

Ideális egy hurok rendszerhez, három vagy négy radiátor csövönként - több hőveszteséggel, kézzelfoghatóvá válik. A hőenergia veszteségének csökkentése érdekében a radiátor előtt egy bypassot szerelnek be - egy csőhíd, amelyen keresztül a forró folyadék egy része visszakerül, anélkül, hogy bekerülne az akkumulátor részébe. Ez a keresztmetszeti különbség miatt lehetséges (a bypass a vékonyabb, mint a fő).

következtetés

Tudod (ha van bizonyos képességeid), hogy saját kezedbe gyűjtsd a fenti fűtési rendszerek bármelyikét. A legfontosabb az, hogy helyesen számítsuk ki a kazán és a fűtőkészülékek teljesítményét a teljes fűtött területhez viszonyítva.
