Mi lehet a családi ház fűtési terve: a népszerű lehetőségek
A magánház fűtési rendszerének kialakításakor nagyon fontos, hogy az összes fűtőelem csatlakoztatásához megfelelő séma legyen. Csak így lehet a legnagyobb hatékonyságot és gazdaságot elérni működésének folyamatában.
Ebben a cikkben megvizsgáljuk az ilyen feladatok elvégzéséhez szükséges összes lehetőséget.
terminológia
A magánházban lévő fűtési rendszerek olyan kifejezéseket használnak, amelyek nem ismerik a hétköznapi emberek széles körét, rendezzük ki őket:
| kifejezés | derítés |

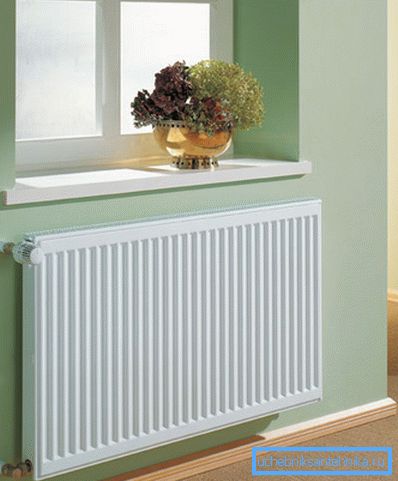

| Vízmelegítő | A hűtőközeggel való érintkezéssel felmelegített berendezés önmagában hőt terem a helyiségben. Ezek lehetnek elemek, radiátorok, konvektorok, fűtött padlók és más hasonló egységek. |
| Hőhordozó | Folyadék a fűtési csöveken keresztül. Felmelegszik a kazánban, és hőt szállít a radiátorok felé. Általában ezt a szerepet a víz végzi, amelyet különféle speciális adalékok módosíthatnak. |
| Fűtőkör | A zárt kialakítás a fűtött és hűtött vizet önmagában mozgatja. A fűtőtestekből, csővezetékekből, darukból és más hasonlóan fontos elemekből áll. |
| Közvetlen mozog | A kontúr hossza, amely a fűtött hűtőfolyadékot a radiátorhoz szállítja. |
| megfordítás | A hűtőrendszer kilépése után a hűtött hűtőfolyadék szállítási kontúrja. |

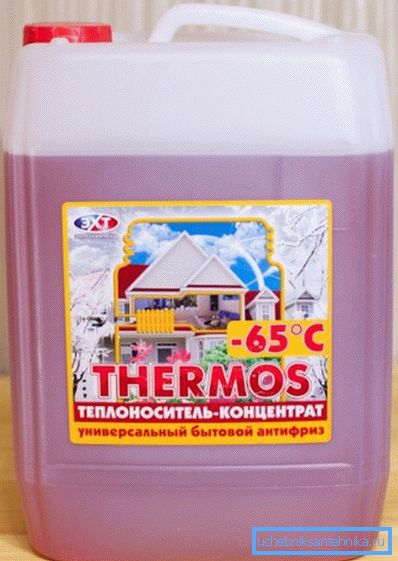

Tipp: a nehéz télen lévő régiókban a víz mint hűtőközeg etilénglikollal való együttes használata javasolt. Az ilyen fagyásgátló nem fagy be még a legkritikusabb körülmények között is, amikor a rendszer teljesen ki van kapcsolva.
Lehetséges módszerek a hűtőfolyadék átadására
Amikor egy magánházat fűtünk a saját kezünkkel, először meg kell fontolnunk a hűtőfolyadéknak a kontúr mentén történő mozgásának megszervezését:
| keringés | leírás |
| természetes | Egy ilyen rendszer a fizikai törvények teljesítésével működik. A fűtött folyadék kisebb sűrűségű, és felfelé mozog a felszálló mentén, ahonnan a három-öt fokos lejtővel ellátott kontúr kiterjed az egész testre. A hűtött víz már a visszafutási löketben, ugyanolyan dőlésszöggel, visszatér a kazánhoz. Megkülönböztető jellemzők:
|
| kötelező | Ebben az esetben egy keringető szivattyú is csatlakozik a rendszerhez, ezért a hűtőfolyadék mozgása az előremenő és a hátramenet közötti nyomáskülönbségnek köszönhető. Megkülönböztető jellemzők:
|
Rendszerek a használt csővezetékekkel összhangban
Emellett a saját kezű házak fűtési rendszere létrehozásakor meg kell választania az elemek csatlakoztatását az emelőhöz:
Egycső
Ebben a kiviteli alakban a fűtött folyadék mindig ugyanazon a cső mentén mozog, következetesen hőnek adva az út mentén fellépő radiátorokat.
Az előny az alacsony eladási ár, de kézzelfogható hátrányai miatt rád gondolkodik:
- Egyenetlen hőeloszlás. Minél távolabb van a kazántól, annál hidegebb az akkumulátor.
Tipp: az egycsöves rendszerek alkalmazása csak kis helyiségekben alkalmazható, ahol a hőveszteségek kevésbé észrevehetők.
- Az egyedi radiátorok beállításának nehézségei. Az egyik munkájához végrehajtott változtatások hatással lesznek az összes eszközre egy következetes láncban.
- A teljes rendszer leállítása és leállítása miatt a javítások vagy cserék nem végezhetők.

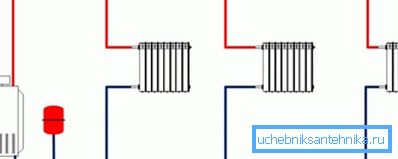

Kettős cső

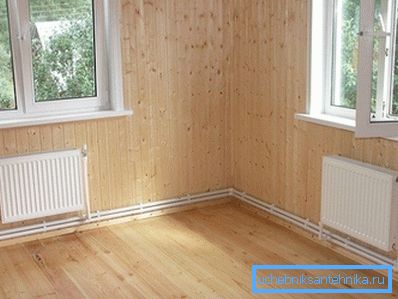

Itt minden egyes radiátorhoz a fűtött folyadékot egy csövön át táplálják, és a már lehűltet egy másikkal eltávolítják. A kialakítás lehet függőleges és vízszintes huzalozás.
Természetesen ez a választás többet fog kerülni, de egyszerre több, tagadhatatlan előnyt nyújt:
- A hő egyenletes eloszlása, ami jelentősen javítja a ház mikroklímáját és növeli a rendszer teljesítményét.
- A rádiófrekvenciás sugárzók beállítása a többiek számára nélkülözhetetlen.
Az egész világon már régóta aktívan használják csak a párhuzamos fűtőtestek csatlakozását, nemcsak a magánházakban, hanem a több lakásos magas épületekben is. Eddig eddig ez az innováció csak új épületekben vagy vidéki házakban található.
sugárzás

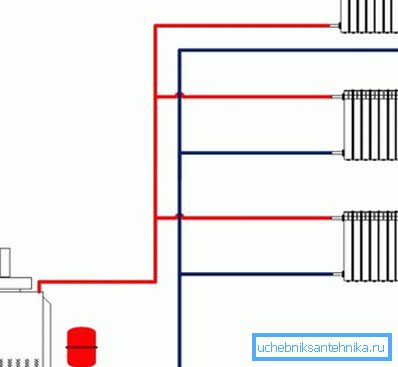

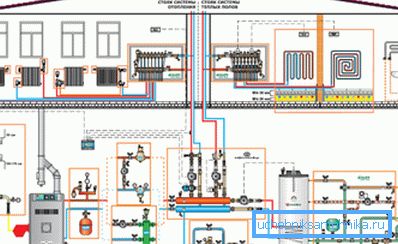

Ezt a kapcsolatot kollektornak is nevezik, mivel egy elosztócső jelenlétét feltételezi, amelyből az egyes elemek tápellátása és visszavezetőcsövezése már önmagában is rendelkezésre áll.
Mielőtt ilyen elrendezést készítene, alaposan mérlegelje pénzügyi lehetőségeit, mert drágább lesz, mint akár kétcsöves is, de valóban egyedülálló lehetőségeket kínál:
- Minden egyes radiátor teljes önállóságának beállítása a kollektortól.
- A teljes fűtési rendszer leállítása nélkül javítsa vagy cserélje az elemeket.
- Lehetőség további készülékek telepítésére bármely áramkörön.
A radiális kábelezés telepítési utasításai rendkívül bonyolultak, ezért kötelezően szakképzett szakembereket kell hívni.

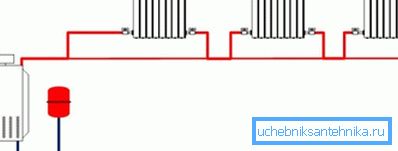

Leningradka
Ez az eredeti módszer lehetővé teszi a fűtési rendszer egycsöves csatlakozási sémájának javítását, amely lehetővé teszi a radiátorok önálló beállítását.
Ehhez:
- Minden egyes akkumulátorhoz szelepek vannak felszerelve, amelyek lehetővé teszik a hűtőközeg áramlásának szabályozását rajta keresztül.
- Kiiktatások vannak telepítve, amelyek kisebb méretű bypass csövek. Ez lehetővé teszi a víz áramlását az egész körben, még akkor is, ha szelepeket teljesen zárt a külön radiátoron.
Érdemes megjegyezni, hogy az ismertetett manipulációk mind a ház fűtésének kezdeti szakaszában, mind a pénzt megtakarítani, a szerkezet funkcionalitásának és a már telepített kábelezésnek köszönhetik.
következtetés
Ha úgy dönt, hogy magánházat fűt, saját kezével, akkor el kell kezdenie a legmegfelelőbb bekötési rajz kiválasztásával. Az első lépés az, hogy meghatározzuk a hűtőfolyadék cirkulációjának típusát a csővezetéken, majd a használt csövek elosztásával. Abban a kérdésben megpróbáltuk megismertetni Önnel a munka elveit és a legnépszerűbbek erősségeit.
A mellékelt videóról további témák találhatók a témában. A helyes séma garantálja a minőségi fűtést.
