Mik a fűtőtestek összekapcsolásának módjai

28-04-2018
Fűtés

A fűtési rendszer kialakításának egyik módja az akkumulátorok csatlakoztatása, vagy azok összekötése. Így megnövelhető a munkája hatékonysága, és a fűtőkészülékek működése kényelmesebbé tehető. Például a fűtőtestek polipropilénnel való összekapcsolása lehetővé teszi a hőátadás szabályozását, vészhelyzet esetén a javítási vagy karbantartási munkákat, amelyek gyorsan lekapcsolódhatnak a csővezetékből.

A fényképen - az akkumulátor a polipropilénhez csatlakozik

Mit keres

Javasoljuk, hogy előzetesen válassza ki a nyilvántartások típusát, valamint azok konfigurációját, hogy egy fűtési rendszert hozzon létre a kidolgozott projektnek megfelelően.

Ezeken kívül tartalmaznia kell:

  • kazán,
  • csővezetékek;
  • elzáró és szabályozó szelepek;
  • szivattyú (ha szükséges).

A fűtőberendezések telepítési folyamata nem különösebben nehéz:

  • előzetesen válassza ki a fűtőkészülékek helyét a projekt szerint;
  • vezesse őket a csővezetékbe vagy a csővezetékekbe;
  • Csatlakoztassa az akkumulátort és a csomagtartót a saját kezével.
A radiátor kötése a kifejlesztett projekttől függ.

Polipropilén csőcsatlakozás

Az alábbiakban figyelembe vesszük a fűtőkészülékek csatlakoztatását a fűtési rendszerhez, ahol PP csöveket használnak, amelyek ára jelenleg az egyik legalacsonyabb.

Jelenleg kétféleképpen lehet:

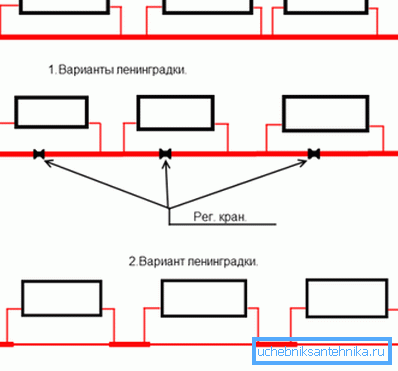

Monotube vagy Leningradka Ebben az esetben a hűtőfolyadék, leggyakrabban víz, azonnal beáramlik az egész épületbe, és leereszkedik a felső részből a különálló lakásokba épített csövekbe. Ezt a rendszert gyakran használják lakóépületekben, tekintetbe véve hátrányait:
  • nem teszi lehetővé a regiszter hőmérsékletének szabályozását (drága eszközökkel rögzítheti);
  • a legtöbb felhalmozódik a felső emeleteken, míg az alsóbbek kevesebbet kapnak;
  • a javítási munka során meg kell szüntetni a teljes felszállást;
  • Nagyon nehéz kapcsolódni a központi fűtési rendszerből.
Kettős cső
  1. Két csövet használnak:
  • az első az elemek forró vizet biztosít;
  • a második (vissza) - eltávolítja a fűtőberendezésekről.
  1. Ebben az esetben az elemek párhuzamosan vannak csatlakoztatva.
  2. Magánházak fűtésére, önálló fűtési rendszerű apartmanok.
  3. előny:
  • lehetővé teszi az egyes fűtőelemek hőmérsékletének beállítását;
  • a nyilvántartás leválasztható a rendszerről, anélkül, hogy leállítaná a teljes felszedőt.

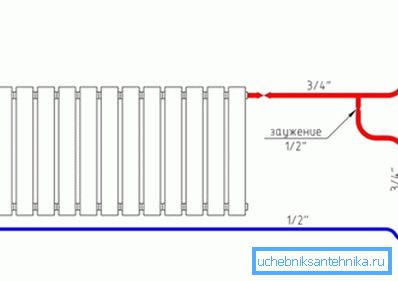

A fűtőtest cső kétcsöves diagramja

Mindkét rendszer a következő elemekből áll:

  • olyan radiátorok, amelyeknél a levegőztető szelep a felső részen és alul egy dugó van. Az alsó csatlakozási módban az utóbbit tetejére helyezzük;
  • radiátorjárat dugó;
  • termosztát és szelep 2-csöves rendszerhez;
  • szár;
  • elzárócsapon;
  • a záró anyákat, amelyekkel a tengelykapcsoló és a rögzítők rögzítve vannak;
  • bypass 2-csöves rendszerhez;
  • csővezetékek polipropilénből, polietilénből, fémplasztikból vagy fémből.

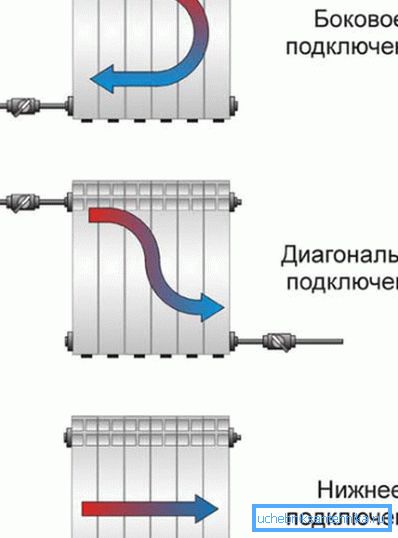

Különböző pántolási lehetőségek

A radiátorok csatlakoztatásának módjai

A kapcsolat 3 fő típusa van:

  1. Az oldal egyoldalú a leginkább elfogadhatónak tekinthető. Az áramlás a felső csőben történik, a visszatérés az aljához van csatlakoztatva. A módszer képes maximális hőátadást biztosítani, ami a legnagyobb hatékonyságot biztosítja.

Tipp: ne csatlakoztassa az alsó tápegységet, ebben az esetben a rendszer teljesítményének csökkenése kb. 8%.

  1. A diagonálist néha elég hosszú hosszúságú akkumulátorokban használják. Ebben az esetben a felmelegedés egyenletesen megy végbe a berendezés minden részében, anélkül, hogy hőmérsékleti különbségeket hozna létre, ami hatást gyakorolna azok hatékonyságára. A táplálás a termék egyik oldalán található felső átmenő dugóval van összekötve, az egyik a másikra visszatér.

Tipp: a forró hűtőfolyadékot ne emelje alulról, ebben az esetben a fűtési rendszer 10% -ot veszít.

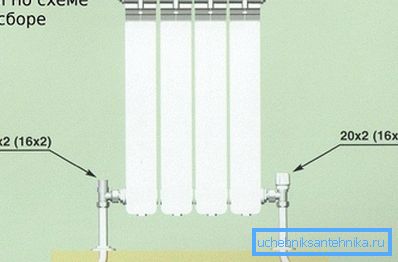

A fűtőberendezések rögzítésének alsó módja
  1. Az alj csak akkor ajánlott, ha csöveket telepít a padlóba. Ebben az esetben a teljesítményveszteség akár 10% is lehet.

Tipp: a fűtőtesteket az ablakok alá szerelje be, nem oldalukon. Helyesen ellenőrizze a fal és az ablakpárkány magasságát és behúzását.

A fűtőtestek típusai

Új fűtési rendszer telepítésekor ajánlatos új fűtőberendezéseket használni. A piac ma már számos változatot kínál az alumíniumból, öntöttvasból, acélból vagy fémkombinációkból álló nyilvántartásokból.

Csak a megfelelő modellt kell választania, amely lehet:

  1. Acél szilárd és vékony panel, melyhez csak alulról vagy oldalról lehet csatlakozni.
  2. Szekcionált könnyű alumínium vagy bimetál. Az ilyen elemeket mindhárom módon csatlakoztatják, amelyekhez a polipropilén csövek ideálisak.

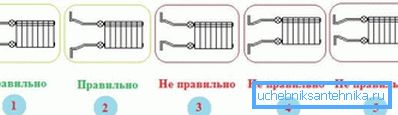

Hogyan csatlakoztassa az elemeket oldalsó módon?

Javasoljuk az öntöttvas nehéz akkumulátorok cseréjét kétfémes elemekkel a központi fűtésű apartmanokban. Nagy hőátadással és jobb alkáliátadással rendelkeznek, amelyet hozzáadnak a hűtőközeghez. Az alumínium vagy acél radiátorok a lakásban és a magánházban önálló fűtésre alkalmasak, mivel az ilyen rendszerekben a nyomás alacsony.

következtetés

Ebben a cikkben meghatároztuk a feladatot, hogy elmondhassuk Önt a különféle fűtőtestek összekapcsolásának vagy összekapcsolásának módjairól a központi és az autonóm fűtés rendszeréről. A rendelkezésre álló három módszer közül - alsó, átlós és oldalirányú - az utóbbi a legoptimálisabb.

Ezzel növelheti a fűtési hatásfokot 8% -kal, a többi pedig mintegy 10% -kal csökken. A cikkben található videó segít további információkat találni ebben a témában.
