Milyen levegőgyűjtőket használnak a fűtési rendszerekhez

A fűtési rendszerben lévő levegő képes megszakítani munkáját, emellett a felesleges oxigén katalizátorként szolgál a maró hatású folyamatokhoz. Bár nem esik olyan gyakran a hűtőfolyadékba, további eltávolításra szolgáló eszközök nem lesznek feleslegesek. Ebben az esetben olyan különleges tárolóedényeket kell használni, amelyekben összegyűjtik, majd szelepekkel készülnek. Így nem csak a felesleges levegőt távolítják el a fűtőkörből, hanem a benne lévő nyomás is normalizálódik.

Tervezési jellemzők

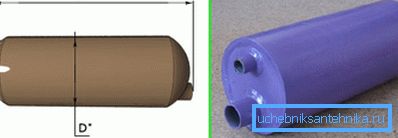

A levegőgyűjtők tipikus méretei és tervei a vonalak átmérőjén alapulnak. Tekintsük részletesebben a funkcióikat és a funkcionalitást:

A felgyülemlett levegő kézzel vagy automatikusan kiürül. A termékek ára számos paramétertől függ, például a méretektől, ezért különböző határokon belül változik.

Légtelenítő rendszerek

Két fő van, amelyeket az alábbiakban ismertetünk:

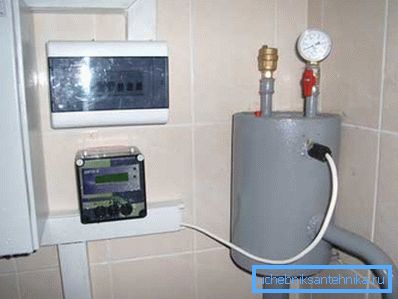

1. Automatikus rendszer kényelmesebb használni, működés közben nem igényel rendszeres karbantartást a vevő. Ilyen termékeknél egy kipufogó szelep van felszerelve, és a belső hidrosztatikus nyomást szabályozzák.

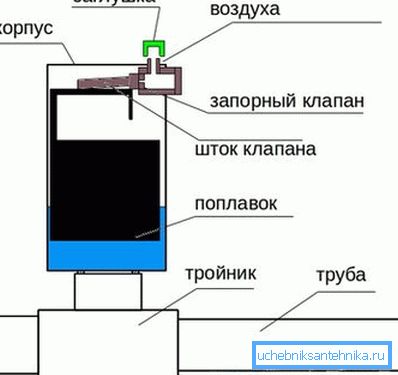

   A működési elv az úszókamrában lévő úszó szintjéhez kapcsolódik. Amikor a tartály levegője leereszkedik, a kiszámított pillanatban a kipufogószeleppel nyitott nyíláson keresztül távozik. Amint a hűtőközeg nyomása elég nagy lesz, a szelep bezáródik.

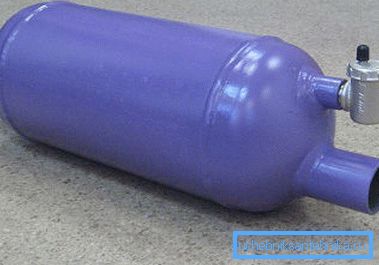

2. A kézi változatnak tartalmaznia kell egy speciálisan kiszámított menetrendet, amely szabályozza a szelep nyitását és a levegőtömeget a lakóház fűtési körzetében.

típusok

Levegő gyűjtőtartályok:

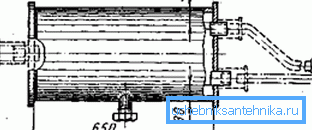

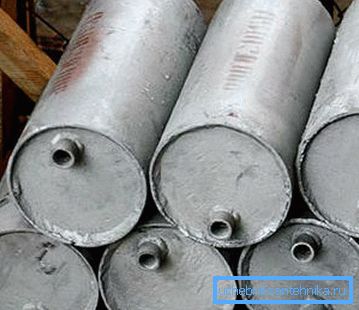

1. Folyamatosan - beépülnek a csővezetékbe. Vízszintes helyzetben a víztovábbító víz feletti vízmozgás önkéntelenül kikapcsolja a levegőt, így az ilyen átfolyó vízszintes levegőgyűjtők soha nem lefagynak, ezért az utasítások lehetővé teszik a termékek fűtetlen helyiségekbe történő beszerelését. A vevőegység méretei jelentősen meghaladják a fő vezetéket, így a levegő a vevő tetején koncentrálódik. (Lásd még a cikket Elektromos fűtő konvektorok: jellemzők.)

1. Nem folyó - a csővezetéken keresztül egy csaptelep kapcsolódik, amely külön-külön lemerül. Ebben a konstrukcióban a légbuborékok nem eshetnek ágba, csak elhaladnak.

Minden terméktípust a következő paraméterekhez terveztek:

• a hűtőközeg működési hőmérséklete - legfeljebb 150?
• nyomás 0,6 MPa és 1,2 MPa áramkörben.

Tipp: győződjön meg róla, hogy a biztonsági mentőszelepek a vészhelyzeti légtelenítéshez vannak beszerelve.

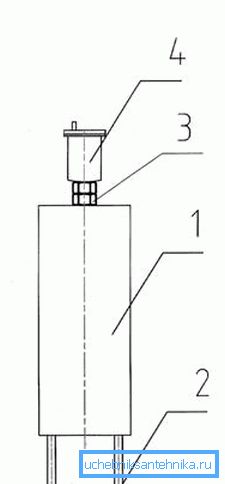

A különálló vevőkön kívül központi levegő eltávolítását is alkalmazzuk légcsatornával. Ebben az esetben állítsuk vissza a léghurok tervezését, amelyben a függőleges levegő kollektor van beszerelve. Automatikusan felszabadítja a levegőtömeget a tágulási tartályba.

A fűtési rendszer levegőkiáramlása

A fűtőrendszer saját kezű gyártása során módszert kell biztosítani a felesleges légbuborékok eltávolítására. Ezért a berendezés kiválasztása előtt javasoljuk, hogy fontoljon meg különböző lehetőségeket a hűtőközeg körforgásának körülményeire. Ez lehetővé teszi az optimális pozicionálást és elkerülése a technikai hibáknak a jövőben.

A vevőegység helye a fűtőkör hűtőközeg-cirkulációs rendszerétől függ.

Ez történik:

1. Természetes - ebben az esetben a hűtőfolyadékot a tágulási tartály szögében táplálják be, amelyben az összes légbuborék összegyűlnek.

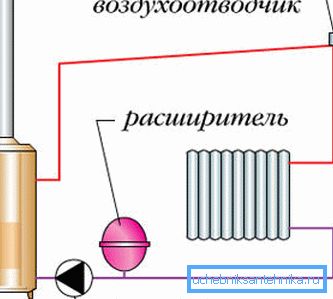

2. Kényszerített, a hűtőfolyadék cirkulációs szivattyúval történő körforgásához. Ebben az esetben a levegőt el kell távolítani a legtávolabbi felszállóktól.

Tipp: a csővezeték tömegének csökkentése a légvezetéken vagy a hagyományos levegőgyűjtőn keresztül.

következtetés

A levegőgyűjtők fontosak és a fűtőrendszer szerves elemei. Megbízhatóságuk a helyes elhelyezéstől és az ellenőrző és kezelő eszközökkel felszerelt berendezésektől függ.

Ezért, amikor a terv kidolgozásakor az épület fűtési, arra is szükség van, hogy hatékony mechanizmusok eltávolítására légtömegek, amely javítja a keringési rendszer, hőátadás, valamint növeli az élettartamát. A cikkben található videó segít további információkat találni ebben a témában.
