Minden, amit tudni kell egy elektromos fűtőkazánról,

Költségénél az elektromos fűtés csak a gázhoz képest alacsonyabb, ugyanakkor még a kis falvak villamossá válnak hazánkban is, de a gázfogyasztás nem olyan jó, ez magyarázza az elektromos kazánok magas fűtésre való népszerűségét. Számos gyártó egyszerűsíti a feladatot a fogyasztók számára, és felszereli a kazánt további berendezésekkel, beleértve a keringető szivattyút.

Elektromos kazánok típusai

A kazánok a víz fűtési módja szerint osztályozhatók, és a fűtőkazán szivattyú bármilyen típusú készülékbe telepíthető.

A kazánok ilyen osztályait választom:

• olyan eszközöket, amelyekben a fűtőtestek melegítik a vizet. Az ilyen elektromos fűtő kazánok eléggé terjedelmesek, és ha a víz kemény, akkor a lépték gyorsan lefedi a fűtőelemet. Ezek a legegyszerűbbek az építőiparban;

• indukció - az elektromágneses indukció jelenségét használják. A fűtőelem egy hagyományos indukciós tekercs - az acél magon (amely a dielektromos csőben helyezkedik el), amelyen az elektromos áram áthalad. Amikor a kazán be van kapcsolva, a tekercselési áramon áthaladó áram meggátolja a mag áramának előfordulását, ami az acélrúd fűtéséhez vezet;

• elektród kazánok - kizárólag a vízzel dolgozhatnak, mivel a hűtőközeg összetétele fontos. A víz elvileg egy közönséges vezető, amelynek meglehetősen nagy ellenállása van. 2 vezeték van leeresztve, amelyen keresztül váltakozó áram áramlik, a víz, mint bármelyik másik vezeték, felmelegszik. Az ilyen készülékek nem rendelkeznek keringető szivattyúval.

Ami a keringető szivattyút és a fűtőrendszer tágulási tartályát illeti, az alábbi lehetőségek állnak rendelkezésre ezen elemek elhelyezkedésére:

• mind a szivattyú, mind a tartály a kazántestben helyezkedik el - ezek a modellek általában előnyösek, ha a kazán a házban van, és nem külön helyiségben;

• a szivattyú a házon kívülre mozgatható, ez nem befolyásolja működésének hatékonyságát.

Elektromos kazánberendezés és beépített kiegészítő berendezések

Annak ellenére, hogy az elektromos kazánok modellje több mint egy tucatnyi felsorolható, a tervezés általánosságban változatlan marad.

A szivattyúval ellátott elektromos fűtőkazánok ilyen egységekből állnak (a listát egy tipikus fűtőelem modell alapján adják meg):

• a hőcserélő egy vízzel ellátott térfogatú tartály, amelyben a fűtőelemek merülnek fel, a tartálynak feltétlenül gyárilag szigeteltnek kell lennie;

Figyelj! A fűtőkazán működésének beállítása különböző fűtőelemek beillesztésének köszönhető. Tehát az automatizálás erősségének csökkentése érdekében csak kapcsolja ki néhányat.

• A hidrogömb tartalmaz egy keringető szivattyút, egy nyomásmérőt, egy szelepet a rendszer levegőjének légtelenítésére és egy biztonsági szelepet;
• Tágulási tartály - szükséges a hűtőközeg térfogatának változása a fűtés során.

Figyelj! A keringető szivattyút a csővezetéken kell elhelyezni, amely a hűtött hűtőfolyadékot a kazánhoz szállítja. Ha az adagolócsőre van felhelyezve, akkor a magas hőmérséklet jelentősen csökkenti a tartósságát.

További információ a kazán kiválasztásáról és annak telepítéséről

A modern elektromos kazánok teljesítménye széles körben változik. Az értékesítésen megtalálható mind a kompakt modellek, amelyek teljesítménye nem haladja meg a 6 kW-ot, valamint a valódi "szörnyek", amelyek teljesítménye megközelíti a 100 kW-ot. Nyilvánvaló, hogy ezeket az eszközöket nagy területek melegítésére használják - nem használják magánépítésben.

A kazán teljesítményének kiválasztása

Általában a kazán teljesítményének kiválasztása a lakás (vagy ház) hővesztesége, a terület klimatikus jellemzői, a szigetelés típusa stb. Figyelembevételével történik, vagyis a számítás alapja az, hogy a helyiségekben a hőveszteség az ablakokon és a kerítésen keresztül történik a terveket kiegyensúlyozták a fűtőtestek hőáramlása.

Megfelelő pontossággal a kazán szükséges teljesítményét közelítő függőség határozza meg. Tekintettel arra, hogy minden modern kazán termosztáttal van felszerelve, az esetleges enyhe túltöltés nem kritikus. Igen, és az ár nem változik sokat, ha biztosítja, és a kazán egy kicsit erősebb, mint kapott a számítás.

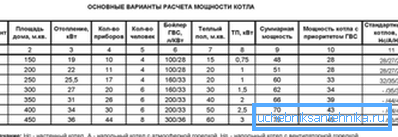

A szükséges teljesítményt a W_k = (S • W_ud) / 10 képlet függvényében határozzuk meg,

ezek a megjelölések elfogadottak:

• W_hogy = kazánteljesítmény, kW;
• S - teljes fűtött terület, m²;
• W_ütés - a fajlagos teljesítmény a meleg régiók esetében 1,0, a központi 1,1 - 1,15, északi - legalább 1,2 dollár
• 10 - konverziós tényező.

Ha a javasolt képletet használja, akkor egy privát házat melegít, például egy 160 m-es területen², az Orosz Föderáció középső részén található kazánnak szüksége van a W_k = (160 • 1,1) / 10 = 17,6 18 kW teljesítményű kazánra.

Az eredmény meglehetősen közel állt a gyártók által ajánlott értékekhez. Tehát egy 150 m-es területre² ajánlott 19 kilowattos kazán, a számítás szinte azonos értéket adott.

A legegyszerűbb példa megadása - alkalmas az egykörös kazán teljesítményének kiszámítására. Két áramkörű készülék kiválasztásához figyelembe kell venni a fűtővíz energiafogyasztását a forró vízellátás (forró víz) igényeinek megfelelően.

A vezetékekre vonatkozó követelmények

Komoly akadálya annak, hogy a kazánt a saját kezével telepítse, lehet, hogy legalább minimális ismeretekkel kell rendelkeznie az elektrotechnikáról. Különösen meg kell értened, hogy nem minden kazán csatlakoztatható egy hagyományos tápegység hálózathoz.

Figyelj! A legjobb megoldás a kazán egyéni tápvezetékének elhelyezése. Ha technikailag nem lehetséges ezt megtenni, akkor jobb, ha a normál hálózathoz képest 6-7 kW-nál nagyobb kapacitású eszközöket nem csatlakoztatnak.

Általánosságban elmondható, hogy a 220V-os elektromos kazán üzemi feszültsége csak viszonylag alacsony fogyasztású készülékeknél fordul elő. Ha egy fűtési rendszert egy magánháznak terveztek, akkor valószínűleg körülbelül 16-20 kW vagy annál nagyobb teljesítményű kazánt fognak használni. Ez azt jelenti, hogy külön kell erõsíteni.

Figyelj! A 6 kW-nál nagyobb teljesítményű kazánok többlépcsős teljesítményszabályozó rendszerrel vannak felszerelve. Az átmeneti időszakokban (ősszel-tél, tél-tavasz) ez idővel csökkenti a villamosenergia-fogyasztás költségeit.

A kábelezés keresztmetszetének elhanyagolása miatt a kábel felmelegszik. Ennek eredményeképpen az izolálás elolvadhat, és az ilyen fejlődés lehetséges következményei nem lehetnek pontosan azonosíthatók.

A huzal átmérőjének kiválasztására vonatkozó utasítások meglehetősen egyszerűek. Használhatja a hozzávetőleges függőséget, amely szerint az 1 A áramerősségnek meg kell követnie egy 1 mm-es területű vezeték egy részét².

Például meg kell határoznia a 6 kW-os kazán csatlakoztatásához szükséges minimális vezetékméreteket, a csatlakozás 220 V-os hálózathoz történik. Figyelembe véve ezt a függést, a számítás az S = W_k / (U • I)

a képletben a következő jelölést alkalmazzák:

• S = vezetõterület, mm²;
• U, I - feszültség és áram.

A vizsgált példában a vezető keresztmetszeti területnek S = 6000 / (8 • 220) = 3,441? Mm ^ ^ 2.

Ezt a megközelítést meglehetősen közelítik. Ezenkívül nem veszi figyelembe az olyan tényezőket, mint pl. Egy vezetőanyagot, ami szintén befolyásolja a maximális megengedett áramterhelést. A nagyobb teljesítményű kazán kábelének kiválasztásához tanácsos pontosabb számítást végezni.

Ebben az esetben a számítási utasítások egy kicsit bonyolultabbak lesznek:

• Először meg kell határoznia az áramerősséget minden fázisban. A számítás az I = W_k / (U_l • v3) képlet szerint történik,

ahol u_l - lineáris feszültség, 380 V esetünkben;

• a GOST 16442-80 szerint a vénás rész kiválasztásra kerül. Ebben az esetben figyelembe kell venni, hogy melyik fém - alumínium vagy réz, valamint a kábelvezetés módja - felett vagy föld alatt van.

Vegyünk példaként egy 3 fázisú kazán teljesítményét, melynek teljesítménye 22 kW, a csatlakozás 3-eres kábellel történik.

A számítás a javasolt módszer szerint történik:

• határozzuk meg az I = 22000 / (380 • v3) áramerősséget = 33,43 A.
• a GOST 16442-80 szerint a mag egy része kiválasztva, 2 lehetőség közül választhat. Réz használata esetén 4 mm keresztmetszetű² elég alkalmas, mert a megengedett áramterhelés 37 A lesz, így is kis margó marad. Az alumínium magokhoz a mag keresztmetszetét 6 mm-re kell növelni.² - a megengedett áramterhelés ebben az esetben is 37 A.

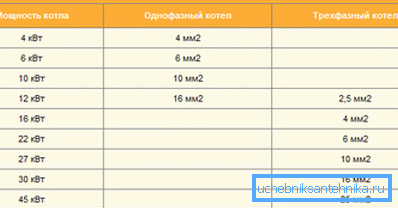

Az utolsó dolog, amit tenni akarunk, a megfelelő teljesítmény biztosítékát veszi fel. Egyszerűen használhatja a megfelelő táblázatokat, amelyekben a kazán teljesítményének minden értékére a mag keresztmetszete és az automatikus biztosíték teljesítménye jelennek meg. Példánk esetén illessze be az automatikus 35A-t.

Biztonsági követelmények

A szivattyúval ellátott elektromos fűtő kazánok különös figyelmet igényelnek az áramellátás szakaszában.

Tekintsük a következőket:

• az automatikus biztosíték teljesítménye kissé meghaladja a kazán működési ideje alatt a maximális áramot;

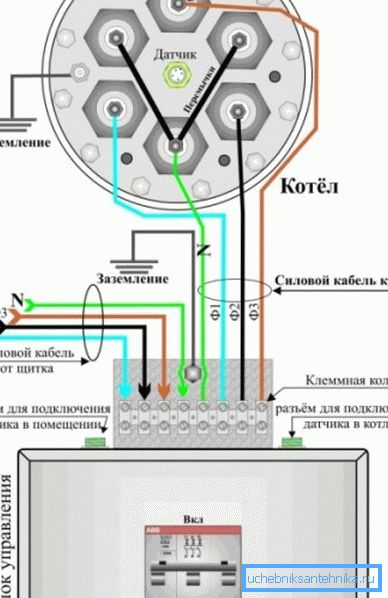

• csatlakozás földelésére van szükség. Földelés a 3. vagy 5. lakossági kábelhez;
• huzal N (nulla működésű) csatlakozik az árnyékolókapocs-dobozhoz (nulla busz);
• földelés (a PE-huzal a rajzon) a megfelelő buszra van kötve ("Föld" jelzéssel).

Figyelj! Egy gyakori hiba az összekapcsolás során az, hogy az emberek összekeverik az N és a PE vezetékeket. Tehát ezen a ponton különös figyelmet kell fordítani.

Elektromos kazánköteg

A csövezés alatt az A-tól Z-ig terjedő teljes csatlakozási folyamatot értjük, vagyis nem csak a kazán tápellátását, hanem a fűtési rendszer összes elemének (tágulási tartály, keringtető szivattyú, szűrők, védőcsoport stb.) Beépítését.

A fűtés szabályozásának további rugalmasságához keverővel ellátott áramkört használhat. Emiatt a hőmérsékleti üzemmód nemcsak a kazán teljesítményének megváltoztatásával, hanem a szervo hajtással ellátott keverőnek köszönhetően is beállítható.

A kazán telepítésekor az alábbiakat kell követni:

• kívánatos, hogy amennyire csak lehetséges, távolítsa el a vízellátó rendszerből, az elektromos kazánt csak száraz helyen helyezze el, ez a rövidzárlat elkerülése érdekében történik;
• a kompakt kazánt a falra lehet helyezni, ebben az esetben dugókat vagy horgonycsavarokat használnak. A padlómodellek is népszerűek, számukra egyszerű dielektromos állványra korlátozhatja magát, természetesen az alapnak síknak kell lennie;

• majd közvetlenül csatlakozzon a fűtési rendszerhez. Természetesen a beszerelés idején a vízellátás leáll. Maga a kapcsolat egyszerű, levehető csatlakozásokat használnak, így szükség esetén könnyű leszerelni a kazánt. A kazánok fűtésére szolgáló szivattyúk a visszavezető csövön lévő kazánhoz közelebb helyezkednek el;
• akkor az elektromos rész fordulata. Az előző fejezetekben megfogalmazott számítással az egyetlen dolog, amit meg kell jegyezni, hogy a vezetékeket a kábelcsatornákba kell helyezni. Természetesen minden kábel jól szigetelt, de a további védelem nem lesz felesleges. A kábelcsatornához hullámosított flexibilis csövet használhat.

Figyelj! Ha a túlfeszültség nem ritka, akkor a csatlakozást stabilizátoron keresztül kell elvégezni.

• ezután csak a rendszer vízzel való betöltése és a tömítettség ellenőrzése marad.

Összegezve

A szivattyúval működő elektromos kazánok kiváló választás otthoni fűtéshez olyan helyeken, ahol nincs központosított gázellátás, és nincs vágy a szilárd tüzelőanyag analógok használatára. Még a gyártási szakaszban a gyártó kiegészíti a kazánt olyan elemekkel, mint a tágulási tartály és a keringető szivattyú, aminek következtében a fűtőrendszer felszerelése némileg egyszerűsödik.

A videó egy példát mutat egy 6 kW-os elektromos kazán csatlakoztatására.
