Monotube fűtési rendszer leningradka: egyszerűség és

Ebben a cikkben meg kell ismerkednünk az egyik legegyszerűbb és legegyszerűbb fűtési rendszerrel - a Leningráddal vagy a laktanya rendszerrel. Megtanuljuk, milyen előnyökkel és hátrányokkal rendelkezik az alternatívák hátterében, hogyan kell megfelelő módon csatlakoztatni a fűtőberendezéseket és milyen átmérőjű csöveket kell orientálni. Tehát menj.

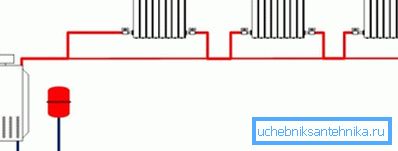

Leningrád vázlatos diagramja.

Mi az?

A Leningradka egyszerűen egy palackozó cső, amely körülveszi a házat vagy a fűtött helyiséget a kerület körül. A fűtőkészülékek közvetlenül be vannak ágyazva rövid bélésekkel. A keringtetéshez szükséges differenciálást általában a keringető szivattyú vagy a fűtőkészüléknek a felvonóegységen keresztül történő csatlakoztatásával hozza létre.

A hűtőközeg keringési sebességének beállítására (és ennek megfelelően a radiátorok hőmérséklete a gyűrű elejétől távolabb) használható:

  • A keringtető szivattyú finom vagy lépcsős beállítása.
  • Fojtószelepek.
  • Megtartó alátét.

Ezenkívül: a Leningrád használható olyan rendszerekben, amelyek a hűtőfolyadék természetes áramlásával (gravitációval) rendelkeznek. Ebben az esetben a keringetési sebességet a hőcserélő fűtése a kemencében vagy a kazánban történik.

Alkalmazási területek

Korlátozások áramlik a kunyhóból.

  1. Olyan helyiségekben használható, amelyek konfigurációja lehetővé teszi, hogy a gyűrű összetörhetetlenné váljon. A nagyszámú válaszfal, panorámaablak és ajtó nem csak keresztet vet fel Leningrádon, de olyan nehézkes lesz a telepítés, hogy szükségképpen alternatívákat gondol.
  2. Ez a rendszer nem alkalmas magas épületek számára.. Legalább tiszta formában: egy-cső gyűrűt gyakran használnak egyes apartmanok új épületekben; Azonban az egyes apartmanok fűtési rendszere egy pár hagyományosan elvált felszállóba ágyazódik.
Leningrád módosítása egy kétemeletes házban.

Előnye és hátránya

Mi hasznos tudni Leningrádról?

méltóság

  • Ő nem biztonságos. Teljesen sikertelen. Teljesen kizárt az a helyzet, amikor a rendszer leáll.
  • Lehetővé teszi a fűtőkészülékek önálló beállítását és lebontását. Ugyanakkor az egyik radiátor leállítása, fojtása vagy hiánya nem befolyásolja a többiek működését.
  • Amint már említettük, kényszeres és természetes keringésre képes.
  • Az áramkör indítása rendkívül egyszerű, függetlenül a levegő jelenlététől. Mivel a vízvezeték- vagy fűtési főnyomás sokkal magasabb, mint a légköri, amikor a radiátorok a palackozó levegő felett helyezkednek el, a felső részükre kényszerülnek.
  • A hűtőközeg áramlása akkor is megkezdődik, amikor a rendszer levegőben van, és a hővezetők hővezető hatásának köszönhetően teljesen felmelegszik, mielőtt a levegő elszívódik.

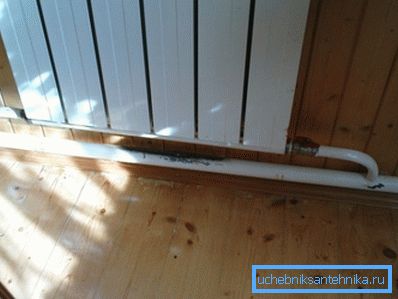

Ha az akkumulátornak a levegőbe kerül, akkor a keringés az alsó kollektoron keresztül halad.

Nuance: az áramkör a csak a radiátor bekötési rajza szerint alulról lefelé fog működni.

hiányosságokat

Ezek közé tartozik talán csak az elkerülhetetlen hőmérsékletváltozás az áramkör első és utolsó fűtőberendezése között. Pontosabban, a szétterítés észrevehető a radiátor bemeneténél: a fűtési egycsöves rendszer kiegyensúlyozása, ha szükséges, kiegyenlíti a hőátadást.

Telepítési jellemzők

Van-e olyan szabály, amelyet a Leningrád saját kezével történő telepítésekor követni kell?

  • A radiátorok nem szakítják meg a tölteléket, és ezzel párhuzamosan összeomlik. A fűtőkészülékek következetes behelyezésével a hűtőfolyadék áramlása enyhén megnő, de elveszítjük a kunyhó sütési módjait - egyszerű üzembe helyezés, hibatűrés és független hőmérsékletszabályozás minden elemre.
  • Amint már említettük, jobb az aljzat aljától az aljzat használatához: az eyeliners mindkét oldalán az alsó radiátor szálakhoz van csatlakoztatva. Az utasítás azzal a ténnyel kapcsolatos, hogy egy ilyen rendszer szerint az akkumulátorban lévő levegő jelenléte nem befolyásolja a keringést az alacsonyabb kollektoron keresztül. Ugyanezen okokból a palackozást a fűtőberendezések alatt kell elhelyezni, nem pedig felette.

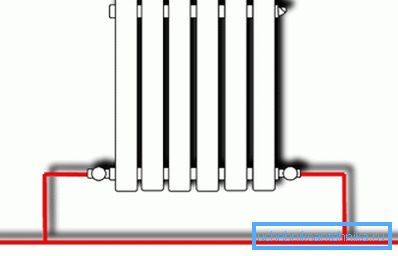

A radiátor optimális elrendezése.

Nuance: ezek az ajánlások nem alkalmazhatók a természetes forgalomban lévő rendszerre. A víz gravitációval való elmozdítása érdekében a palackozást akaratlanul le kell állítani lejtéssel; az első radiátorok alatta lesznek. Nyitott tágulási tartállyal azonban a levegő vérzése nem jelent problémát.

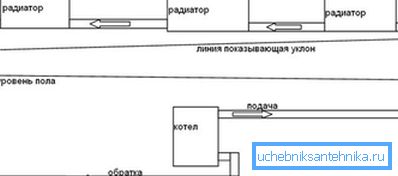

A gravitációs rendszerhez állandó töltési sávra van szükség.
  • Fűtőkészülékeknél ne használjon konvektorokat (tekercseket, amelyeknél a lamellák növelik a hőátadást). Megint megfosztják tőlünk a Leningrád egyik zsemlétjét - a fűtési képességet még a lenyűgözött állapotban is.
  • Rendszer kialakításakor érdemes a következő minimális méretekhez ragaszkodni:
Fűtőelem Minimális távvezérlés
Radiátor kimenet 15
A rendszer feltöltése kényszerkeresztéssel legfeljebb 50 méter hosszúságig 20
A rendszer feltöltése kényszerkeresztéssel, 50-100 méter hosszúsággal 25
Gravitációs töltő rendszer 32

Nuance: a természetes keringésű rendszer megfelelő maximális töltési hossza kb. 40 méter. A nagyobb terület a ház jobb, hogy felfröccsen a keringtető szivattyú.

  • Minden fűtőberendezés a következő szelepekkel rendelkezik:
  • Záró gömbcsap a bejáratnál. Teljesen kikapcsolja a radiátort javításra vagy cserére anélkül, hogy az egész keretet le kellene dobnia.
  • Fojtószelep kimenet. Ezzel teljesen megszakíthatja a fűtést, vagy korlátozhatja a keringést, ezáltal csökkentve a hőmérsékletet. A fojtószelep helyett egy termosztátfejet lehet felszerelni, amely automatikusan szabályozza a saját járhatóságát a szobahőmérséklet függvényében.

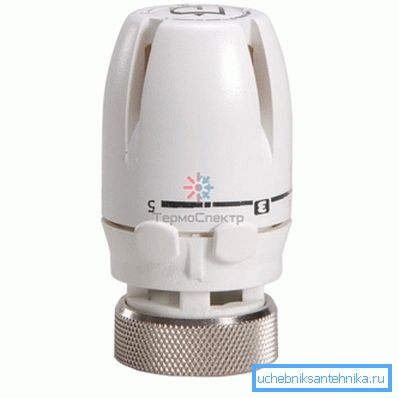

A fotó - termikus fejben, egy eszköz az átjárhatóság automatikus beállításához.

Hasznos: gazdaságossági okokból egy másik szelep felszerelhető a fojtószelep vagy a termikus fej helyett. Az ára jóval alacsonyabb; Azonban meglehetősen kellemetlen szabályozni az eyeliner áramlását egy szeleppel.

  • Légtelenítő a felső radiátordugók egyikén. Légtelenítéshez Mayevsky csapot, szelepet vagy hagyományos csapot lehet használni.
  • Amikor a bal oldali meneten a parafa oldalán acélbetéteken szerelik fel, eltávolítható sodródás van beépítve, ami szükség esetén eltávolíthatja a radiátort hegesztés nélkül. Rendszerint a bimetál radiátorokkal történő acélcsatlakozást a központi fűtéshez csatlakoztatott házakban használják, nem mindig kiszámítható hőmérséklete és nyomása miatt. Az autonóm rendszerek polipropilénből és fém-műanyagból készült csöveket használnak; Ebben az esetben az elemek csatlakoztatásához könnyebb felvenni néhány amerikai nőt.

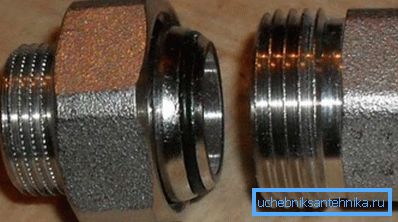

Amerikai méltóság - a kapcsolat egyszerű szétszerelése.

következtetés

Reméljük, hogy az olvasó számára javasolt anyag segíteni fog neki a fűtési rendszer kialakításában és telepítésében. Mint mindig, további cikkeket is találhat a cikkhez csatolt videóban. Sok szerencsét!
