Ms-140-500 radiátor: jellemzők, jellemzők, jellemző

Ebben a cikkben meg kell vizsgálnunk az MS-140-500 öntöttvas radiátorát. Megismerjük annak jellemzőit, és megtudjuk, milyen fűtési rendszerekben használják. Ezenkívül meg kell tudnunk találni, hogy milyen problémák várhatók az eszközről, és hogyan lehet megoldani őket.

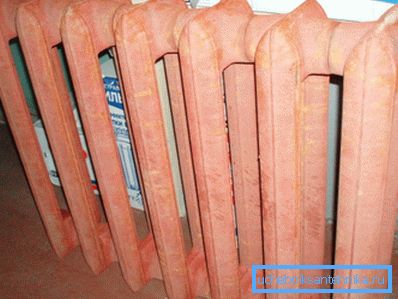

A hősünk megjelenése bizonyára ismertté válik az olvasó számára.

Mi az?

leírás

Az MS-140M-500 öntöttvas radiátor (MS-140-500) név alatt öntöttvas vagy acél kötőelemek és paronitból készült keresztmetszetű tömítések szekcionált akkumulátorát kínálják.

A termék tulajdonságai meglehetősen gyakoriak az öntöttvas fűtőkhöz:

  • Jelentős tömeg és ennek következtében nagy termikus tehetetlenség;
  • Szilárd kapacitás a szakasz szempontjából, ismét növelve a termikus tehetetlenséget;
  • Relatív törékenység (a szürkeöntvény nem ellenáll a sokkterhelésnek);
  • Mérsékelten ellenáll a belső nyomásnak.

A rögzítők nem tartoznak bele. A konzolok kiválasztásától függően a készülék falra szerelhető vagy a padlóra szerelhető.

Adja meg: az esetek 99% -ában a falra szerelhető. A kültéri installációkhoz a vonzóbb kialakítású termékek általában előnyösek. Legyünk reálisak: az öntöttvas radiátor MS-140 M-500 nem csodálkozik a vonalak szépsége és tökéletessége.

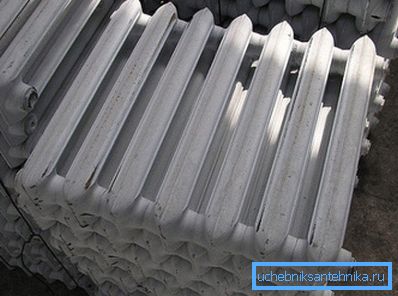

Nézzünk szembe: az elemek a fotón - nem a design remekműve.

jellemzői

Az MS-140-500 radiátor műszaki jellemzői számos gyártó és eladó weboldalán találhatók. Publikálni fogjuk őket és mi.

paraméter érték
A hűtőközeg csatornáinak száma a szakaszban 2
Hőáramlás a szekcióhoz, amikor az akkumulátor és a levegő közötti hőmérsékletkülönbség 70 fok 160 watt
A hűtőközeg megengedett maximális hőmérséklete 130
Szekció anyaga Szürke öntöttvas SCh10 GOST1412-85
Anyagok mellbimbók gyártásához Gömbtartály GOST1215-79
Tömítőanyag Hőálló gumi (paronit) 1T-P, 1T-C a TU38-105376-82-nél
Üzemi nyomás 9 kgf / cm2
Nyomásvizsgálat 15 kgf / cm2
A szakasz hosszát (figyelembe véve a tömítés vastagságát) 108 mm
A szakasz magassága 588 mm (500 a mellbimbó tengely mentén)
Mélység (távolság az elsőtől a hátsó felületig) 140 mm
Menetméretű mellbimbók / elosztók DU32 / 1 1/4 hüvelyk)
Szekció kapacitása 1450 cm3 (1,45 liter)
A szekció súlya 7,12 kg
Szekcióár 300 - 400 rubel

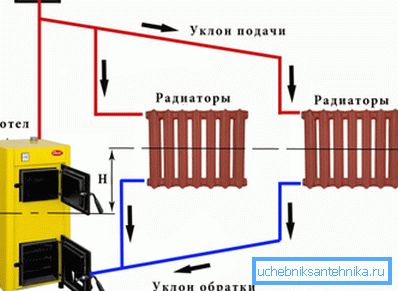

Az öntöttvas akkumulátorok tökéletesen megfelelnek a szilárd tüzelőanyag kazánnak. Az öntöttvas elemek súlya a szovjet moziban tükröződik.

Különlegességek

Tehát mi következtetések vonhatók le az öntöttvas radiátor MS-140-500 műszaki jellemzőinek vizsgálatával?

  • A lassú fűtés és egyben lassú hűtés teszi a készüléket kiváló választás egy autonóm rendszerhez szilárd tüzelésű kazánnal.. A tehetetlenség sima hatással lesz a hűtőközeg hőmérsékletének ingadozásával.
  • A szelvények és kollektorok széles belső csatornái, valamint a nagy átmérőjű csatlakozófonalak lehetővé teszik, hogy gravitációs rendszerekben használják. A specifikációnak köszönhetően az MS-140 hidraulikus ellenállást eredményez az áramlással szemben.
  • Annak ellenére, hogy a központi fűtési rendszerek hosszú távon használják ezt a fűtőtestet, az MS-140M-500 öntöttvas radiátor jellemzői nem engedik meg, hogy erre a célra könnyű szívvel. A kulcsszó a víz kalapács: 20 vagy 25 atmoszféra van a megnövelt nyomástartomány elején, amelyet nem a készülékhez terveztek. Igen, a víz kalapács nem szabványos helyzet, de hisz a szerző tapasztalatai, a való világban nem ritka.
A víz kalapács következményei.

Problémák és megoldások

Milyen problémák várhatók az öntöttvas akkumulátor tulajdonosától?

Keresztirányú szivárgások

Ezek előfordulási oka több fűtési és hűtési ciklus (olvasható terjeszkedés és tömörítés) a fűtési rendszer normális működése során. Ennek eredményeképpen a paronit tömítések elveszítik a rugalmasságot, és a szekciók ízületeiben az akkumulátor következő hűtése következtében nedvesség hat.

Ha egy kis szivárgás egy vagy két tömítésen keresztül utasítja a szivárgás kijavítását, így néz ki:

  1. Amikor a hűtőfolyadék lemerül, a vakdugó kinyílik.
  2. A radiátor gombon megmérjük a probléma mellbimbójának távolságát.
  3. A kulcs a kollektorba csúsztatható, amíg a csatlakozót a mellbimbó segítségével meg nem feszítik a 2. vagy a 3. számú csavarkulccsal.

Megjegyzés: a siket elakadt cérna - balra. A mellbimbó meghúzásához fordítsa el az óramutató járásával ellentétes irányba.

Ha a szivárgások széles körben elterjednek, a radiátor az összes tömítés cseréjével mozog. Az utóbbi szerepében rendszeres paronitovye termékekként és gumiból is lehet használni, saját kezűleg faragva az autós kamerából.

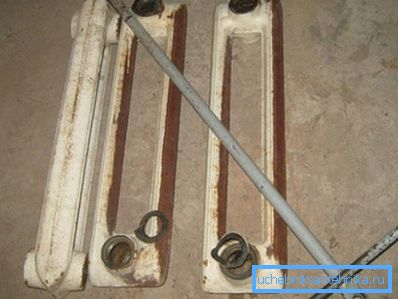

Hátrameneti csőcserélő csere tömítésekkel.

Zárja be a reteszelő anyát

Egy másik probléma az öntöttvas akkumulátorokkal időszakos szivárgás a béléscsavaranya anya alatt. A fő ok az egészségügyi betét kiégése a hőhordozó magas hőmérsékletén.

A szivárgás megszüntetése:

  • Zárja le a fűtőtestet (az alsó töltésnél - együtt a kettős emelkedéssel). Részben csavarja le a légtelenítő dugót annak biztosítására, hogy nincs túlnyomás. Nem szükséges a víz kiürítése: a legfelső emeleten lévő jumpert fújja.
  • Csavarja le a reteszelő anyát, növelve a rést és a dugót 8-10 mm-re.
  • Tisztítsa ki a régi tekercset.
  • Csatlakoztassa az anyát egészségügyi betéttel kis mennyiségű gyorsan száradó festékkel vagy szilikon tömítőanyaggal.
  • Húzza meg a záróanyát. Indítsa el a fűtőrendszert.

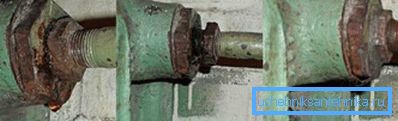

Hajtsa vissza a reteszelő anyát.

Néha az állandó szivárgás oka az eltérés a rögzítő anya menetének tengelye és a síkjára merőleges között.

Ebben az esetben az egyetlen megoldás a probléma megoldására:

  1. A felszálló teljesen visszaáll.
  2. A záranya és a radiátordugó egymás után forgatható.
  3. A bélést eltávolítják a radiátorról, amely után a dugót és a záró anyát leválasztják a menetből.
  4. Ezután minden művelet fordított sorrendben történik, de új anyával. A radiátordugók tekercseléséhez használjon ugyanolyan len festékkel vagy tömítőanyaggal.

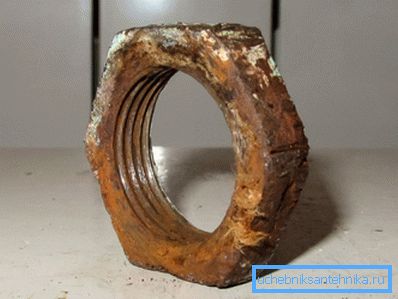

Az állandó szivárgás oka lehet a záró anya hibája.

következtetés

A kora ellenére az öntöttvas fűtőkészülékek még mindig működnek, és mindegyik ugyanolyan, mint egy fél évszázaddal ezelőtt, amit a piac követelt. A jelen cikk videója segítséget nyújt az olvasónak, hogy többet megtudjon funkcióikról. Sok szerencsét!
