Napfűtés: 5 lépés, hogy pénzt takarítson meg a közüzemi

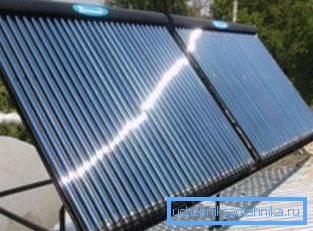

Napjainkban a különféle energiatakarékos technológiák, amelyek alternatív és megújuló energiaforrásokat használnak, egyre gyakoribbá válnak a magánépítésben. Ezek közé tartozik a magánház napenergiája.

Construct egy ilyen rendszer, akkor képes lesz arra, hogy több mint a fele, hogy csökkentse a költségeit biztosító saját otthonukban meleg a hideg évszakban, és lehet, hogy teljesen lemondanak a gáz vagy szilárd tüzelőanyag.

Szolár fűtés szerelése

Különlegességek

A napkollektoros fűtési rendszereknek vannak olyan jellemzőik, amelyekről tudnia kell, mielőtt saját termelésükre lépnének.

Foglalkozzunk ezen innovatív mérnöki hálózat egyedi szerkezeti elemeiről és tervezésük színteréről:

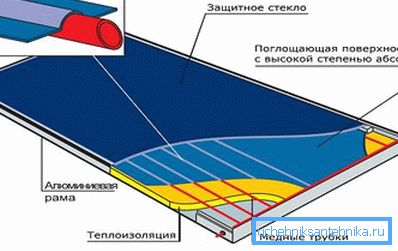

1. A vidéki ház napenergiája, amint azt a név is jelzi, egy napfény által küldött ultraibolya sugárzás végzi. Világítják speciálisan vagy megvásárolt panelek alkotják a cső elhelyezett speciális kosarat, a felső része, amely átlátható és nyitott napfény.

Ezekben a kollektorokban a nap sugarainak hőenergiája átkerül a hűtőfolyadékba, amely víz, fagyálló vagy levegő.

Figyelj! A napenergia hőcserélőkkel felszerelhetők és fűthetőek az üvegházak. Ugyanakkor emlékeztetni kell arra, hogy Oroszország több régiójában egy ilyen rendszer önállóan nem képes biztosítani a kívánt mikroklímát. Szükséges lehet a rendszerbe más gáztípusú gázkazán vagy fűtőberendezés beépítése.

1. A fűtési napelemek otthon készülhetnek. Az anyaguk fémcsövek lesznek, amelyeket különleges módon hegesztettek zárt rendszerré.

Szükséges üres a következő méretekben:

• hideg ellátására és a melegvíz-cső méretének eltávolítására? hüvelyk és falvastagsága 1 mm;
• a kisebb átmérőjű rácsos csövekhez és a vékonyabb falakhoz, lehetővé téve a gyorsabb hőátadást.

Lehetőség van a napenergiával működő vízmelegítők fűtésére 15-20 csőhosszon, 1,6-2 méterenként.

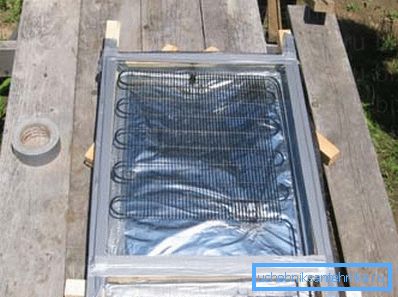

1. Annak érdekében, hogy a nap a lehető leghatékonyabb legyen, az elosztócsöveket egy speciálisan tervezett fadobozba kell helyezni. A falak 25 mm vastag, szélezett deszkákból készülnek, amelyek elég hosszúak ahhoz, hogy csöveket csatoljanak (általában 120-180 mm-re).

Az alsó lehet rétegelt lemez, polikarbonát vagy keményfa. Ezenkívül megerősíthető fa lécekkel vagy 30x30 mm-es rudakkal.

De ez a tervező doboz napkollektor nincs vége. Meg kell melegíteni a szerkezetet, ami még hatékonyabbá teszi a napenergiát.

Ez a következőképpen történik:

• a doboz alját habbal borítják;
• a beépített szigetelést ónlap vagy horganyzott lemez védi;
• egy előre szerelt radiátor van ráerősítve, amelyet rögzítőkkel vagy koronafedelek segítségével rögzítenek.

Figyelj! Kívánatos, hogy a doboz minden belső részét fekete festékkel lefedje, amely elnyeli a napenergiát. Ezenkívül ügyelni kell arra, hogy a tetején lévő üveg vagy átlátszó műanyag a lehető legszorosabban legyen rögzítve.

1. A kollektor csövek menetes szerelvényekkel vannak összekapcsolva. Vigyázzon az ízületek tömítettségére. A tömörítés kenderrel vagy speciális polimer szalaggal történhet. Továbbá, mielőtt a szálat megcsavarja, ajánlatos lemaradni a szilikon tömítőanyagból.
2. A ház napkollektoros fűtése olyan tartályt biztosít, amelyben a hőcserélőben felmelegített víz felgyülemlik.. Ez lehet egy fém vagy műanyag tartály, amelynek falát habbal vagy más olyan anyaggal szigeteljük, amelynek alacsony hővezető együtthatója van.

Lehetőség van a gyártást a fából készült doboz, amely bekerül egy víztároló és a maradék tér kitöltésére a hőszigetelő (duzzasztott agyag, hab, és így tovább).

A tartály vagy doboz külső felületét ezüst színben lehet bevonni, ami csökkenti a hőveszteséget és növeli a tervezett rendszer hatékonyságát.

1. A napsugárzás csak akkor működik, ha nyomás van a csövekben.. Ezért egy avant kamrát kell felszerelni - egy légmentesen záródó, körülbelül 30 liter térfogatú edényt. Van egy szabályozó szelepe, amely kinyitja és bezárja a bemenetet.

A rendszer lépésről lépésre történő összeszerelése

A kész elemek összeszerelése egyetlen rendszerbe egyszerű, és 5 lépésből áll.

1. lépés

Olyan tartályt szerelnek fel, amely felhalmozza a napsugárzott vizet, és a tartály fenntartja a szükséges nyomást (avancamera). A hajtás felett 1-1,5 méterrel rögzíteni kell.

2. lépés

Helyezett napenergia hőcserélők. A legjobb helyük a ház déli falán vagy a tetőn található. Az utóbbi esetben kívánatos a panelek 30-45 fokos szögben történő felszerelése a horizonton. Ebben az esetben a napkollektoros rendszerek hatékonyabban fognak működni.

3. lépés

A telepített elemek csövekkel vannak összekötve.

Ajánlatos két részből álló alkatrészeket használni:

• ? hüvelyk - a vízellátó rendszertől az avancamera és a napenergia hőcserélőktől (nyomás alatt) történő vízszállításhoz;
• 1 hüvelykes - a hálózat többi szegmenséhez.

Minden vezetéket szigetelni kell. Ehhez használhat kész habosított polietilén vagy bazalt szálakat.

4. lépés

Fűtés - szolár vagy bármely más - hőhordozót igényel. Ezért a szerelvény vége után a csöveket fel kell tölteni vízzel. Ehhez a kialakításnak üzemanyagtöltő és leeresztő szelepeket kell biztosítania, amelyek a rendszer alján találhatóak.

A padláson található tetőtérben a vízellátást meg kell állítani.

5. lépés

Az utolsó lépés az üzembe helyezés. Ehhez egyszerűen nyissa ki a tápszelepet. Ezt követően a vízszint az avant-camera-ban csökken, amíg a szelep meg nem blokkolja a nyílást. Egyébként ez a készülék használható a vízszint szabályozására.

A szolár fűtés rendszere

A rendszer működése a következő. A szolár hőcserélőben felmelegített víz belép a tárolótartályba, ahonnan át lehet helyezni a fűtőtesteket vagy a melegvízellátást. Az utóbbi esetben a vízt a avankerán keresztül adják a rendszerbe.

A fűtési rendszer elégtelen hatékonysága esetén a kazánhoz vagy más fűtőberendezéshez csatlakoztatják az áramkört, ami a tartályban lévő vizet is felmelegíti.

Figyelj! A fent leírt rendszeren kívül napkollektoros fűtés is van - kissé könnyebb a saját kezével kialakítani, de a hatásfok jóval alacsonyabb. Ezért javasolt, hogy a fent leírt fajtákon hőátviteli folyadékkal rendelkezzen.

következtetés

Az otthoni háztartási napenergiás fűtés nemcsak pénzt takarít meg. Így vigyázol a környezetre.

További információt megtudhat az energiatakarékos technológiákról, amelyeket egy vidéki ház építéséhez használhat a videóból ebben a cikkben.
