Nyomáscsökkenés a fűtési rendszerben: funkciók, értékek,

Mi okozza a nyomáscsökkenést a fűtési és vízellátó rendszerekben? Mi az? Hogyan lehet szabályozni a különbséget? Mi okozza a nyomás csökkenését a fűtési rendszerben? A cikkben megpróbáljuk megválaszolni ezeket a kérdéseket.

funkciók

Először is tudd meg, hogy miért hoztak létre cseppet. Fő feladata a hűtőfolyadék keringése. A víz mindig egy nagy ponttól a pontig mozog, ahol a nyomás kisebb. Minél több különbség - annál nagyobb a sebesség.

Hasznos: a hidraulikus ellenállás az áramlási sebesség korlátozásával növekszik, és a korlátozó tényezővé válik.

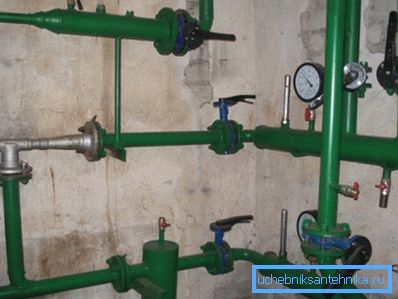

Ezenkívül a különbséget mesterségesen hozzák létre a keringtető melegvíz-összekötések között egy menetben (táplálás vagy visszatérés).

A forgatás ebben az esetben két funkciót végez:

1. Rendszeresen magas hőmérsékletű törölközőmelegítők, amely minden modern házban párhuzamosan megnyitja az egyik összekapcsolt GVS felszállóját.
2. Gyors forró vizet biztosít a keverőhöz függetlenül a napszak és a vízelemzés a felszálló. A keringtetőbetétek nélküli régi házakban a regenerált vizet hosszú ideig le kell engedni, mielőtt felmelegszik.

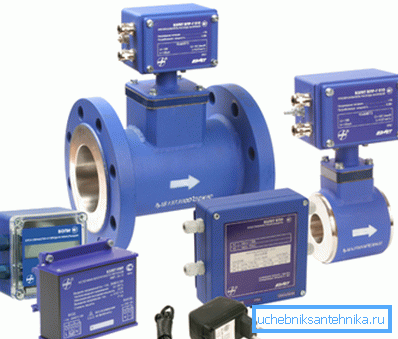

Végül a cseppet a modern víz- és hőmérő eszközök hozták létre.

Hogyan és miért? A kérdés megválaszolásához az olvasót a Bernoulli-törvényre kell utalnunk, amely szerint az áramlás statikus nyomása fordítottan arányos a mozgásának sebességével.

Ez lehetőséget ad arra, hogy olyan készüléket alakítsunk ki, amely rögzíti a víz áramlását anélkül, hogy megbízhatatlan járókereket használna:

• Az átfolyást a keresztmetszeten keresztül hagyjuk.
• A nyomást a mérőműszer keskeny részén és a főcsőben rögzítjük.

A nyomás és az átmérők ismeretében, az elektronika segítségével valós időben kiszámíthatja az áramlási sebességet és a vízáramlást; ha a hőmérséklet-érzékelőket a bejáratnál és a fűtési körből kilépik, könnyen kiszámítható a fűtési rendszerben maradt hőmennyiség. Ezzel egyidejűleg a forró vízfogyasztás kiszámítása az ellátási és visszatérő csővezetékek áramlásának különbségével történik.

Delta létrehozása

Hogyan alakul ki a nyomáskülönbség?

lift

A lakóház fűtési rendszerének fő eleme egy felvonóegység. Szíve maga a lift - tompa öntöttvas cső három peremek és a fúvóka vnutri.Prezhde mint elmagyarázni a működési elve a lift, érdemes megemlíteni az egyik központi fűtési problémák.

Van egy olyan dolog, mint a hőmérsékleti grafikon - egy táblázatot a hőmérséklettől való függés és a visszatérési útvonalak időjárási viszonyokról. Rövid kivonatot adunk hozzá.

A grafikon felfelé és lefelé irányuló eltérések egyaránt nem kívánatosak. Az első esetben az apartmanok hidegek lesznek, a másodikban - a CHP-ben vagy a kazánházban lévő energia költsége meredeken emelkedik.

Ugyanakkor, mivel könnyű észrevenni, az áramlás és a visszatérő csővezeték közötti távolság elég nagy. Ha a keringés elegendően lassú egy ilyen hőmérsékleti delta esetében, akkor a melegítők hőmérséklete egyenetlenül oszlik el. Azok a lakók, akiknek az elemei a tápfeszültséghez csatlakoznak, a fűtéstől szenvednek, és a visszatérő vonalon lévő radiátorok tulajdonosai lefagynak.

A felvonó a visszavezető csővezeték részleges visszavezetését biztosítja a hűtőközegnek. A Bernoulli törvényének megfelelő gyors vízáramlást a fúvókán keresztül gyors vízárammal injektálva kis statikus nyomású gyors áramlást hoz létre, amely további szívást vonz a szíváson keresztül.

A keverék hőmérséklete észrevehetően alacsonyabb, mint a betáplálásé, és valamivel magasabb, mint a visszatérő csővezetéknél. A keringetési sebesség magas, és az elemek közötti hőmérsékletkülönbség minimális.

Megtartó alátét

Ez az egyszerű eszköz egy legalább egy milliméteres vastagságú acéllemez, amelynek furata van. A felvonószerelvény karimájára a keringtető betétek között helyezkedik el. Az alátéteket mind a be- és visszatérő csövekre helyezzük.

Fontos: A felvonószerelvény normál működéséhez a rögzítő alátétek furatainak átmérőjének nagyobbnak kell lennie, mint a fúvóka átmérője. Általában a különbség 1-2 milliméter.

Cirkulációs szivattyú

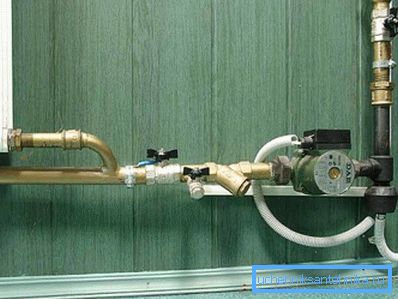

Autonóm fűtési rendszerekben a nyomást egy vagy több (a független áramkörök száma) keringtető szivattyúk generálják. A leggyakoribb eszközök - nedves rotorral - a járókerék és az elektromos motor forgórésze egy közös tengelyű szerkezettel rendelkeznek. A hűtőfolyadék a csapágyak hűtésére és kenésére szolgál.

jelentés

Mi a nyomásesés a fűtési rendszer különböző részei között?

• A fűtőkészülék ellátó és visszatérő vonala között kb. 20-30 méter, vagy 2-3 kgf / cm2.

Hivatkozás: az egyik légkörben fennálló túlnyomás növeli a vízoszlopot 10 méter magasságig.

• A keverék a felvonó és a visszatérő csővezeték után csak 2 méter vagy 0,2 kgf / cm2.
• A rögzítő alátét a felvonó szerelvény keringtető betétjei között ritkán meghaladja az 1 métert.
• A nedves rotor keringető szivattyú által előidézett nyomás rendszerint 2-6 méter (0,2-0,6 kgf / cm2).

beállítás

Hogyan lehet a fejét beállítani a felvonókészülékben?

Megtartó alátét

Pontosabban, abban az esetben egy rögzítő alátét nem igényel nyomás beállítása és időszakos cseréje alátéteket analogichnuyuiz kopás vékony acéllemezt a technológiai víz. Hogyan cserélje ki a korongot saját kezével?

Az utasítások általában elég egyszerűek:

1. Valamennyi szelep vagy szelep a felvonóban átfedésben van.
2. Megnyit egy dömper a visszavezetés és az áramlás a vízelvezető oldalon.
3. Csavarja le a csavarokat a karimán.
4. A régi mosóhely helyett egy új, két tömítéssel van felszerelve, mindegyik oldalon.

Tipp: a paronit alátétek hiányában kivágták a régi autós fényképezőgépet. Ne felejtse el levágni a fület, amely lehetővé teszi, hogy a korongot a karima hornyába helyezze.

1. Csavarok páronként keresztben. A tömítések lenyomása után az anyákat legfeljebb fél fordulattal húzza meg a leállításhoz. Ha siet, az egyenetlen tömörítés előbb-utóbb okozza, hogy a tömítés a karima egyik oldalára hányad.

Fűtési rendszer

A keverék és a visszatérő áramlás közötti különbséget rendszerint csak a fúvóka kicserélésével, sörlésével vagy újracserélésével szabályozzák. Azonban néha szükségessé válik a különbség eltávolítása anélkül, hogy megállná a fűtést (rendszerint, a hideg időjárás csúcsánál tapasztalható hőmérsékleti grafikonnal szemben).

Ez a visszatérő cső beömlőszelepének beállításával történik; így eltávolítjuk a közvetlen és a hátsó szálak közötti különbséget, és ennek megfelelően a keverék és a visszatérés között.

1. A nyomást a beömlőszelep után áramlásméréssel mérjük.
2. Kapcsolja a melegvizet a betáplálási vonalra.
3. Csavarja be a nyomásmérőt a visszatérő cső kiömlőcsövébe.
4. Teljesen zárja be a bemeneti visszacsapó szelepet, majd fokozatosan nyissa ki, amíg a csepp 0,2 kgf / cm2 -vel csökken. Manipuláció a szelep lezárásával és azt követő megnyitásával szükséges annak érdekében, hogy maximalizálja az orrát a száron. Ha csak lefedik a szelepet, az arca a jövőben csökken; a nevetséges időmegtakarítás ára legalább a fagymentes hozzáférés fűtése.
5. A visszatérő cső hőmérsékletét 24 óránként ellenőrizzük. Szükség esetén a differenciálódás további csökkentését 0,2 ° C hőmérsékleten egyszerre eltávolítjuk.

Offline nyomás

A differenciál szó közvetlen értelme a szint változása, csökkenése. Ennek a cikknek a keretében meg fogjuk érinteni. Tehát miért csökken a nyomás a fűtési rendszerben, ha zárt hurok van?

Először is, emlékszel: a víz szinte elnyomhatatlan.

Az áramkörben fellépő túlzott nyomás két tényező miatt alakul ki:

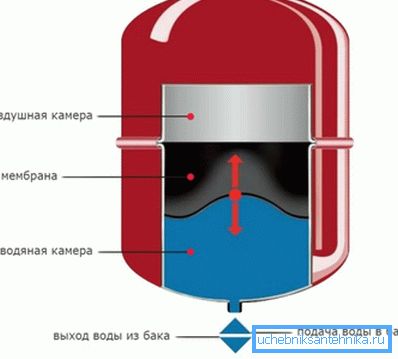

• A membrán tágulási tartály rendszerében a légpárnával való jelenléte.

• A csövek és radiátorok rugalmassága. Rugalmassága nulla, de a kontúr belső felületének nagy területével ez a tényező befolyásolja a belső nyomást is.

A gyakorlati oldalon ez azt jelenti, hogy a manométer által a fűtési rendszerben rögzített nyomásesést általában az áramkör térfogatának rendkívül kis változása vagy a hűtőközeg mennyiségének csökkenése okozza.

És itt egy lehetséges lista mindkettőről:

• Melegítés esetén a polipropilén több, mint a víz. Polipropilénből szerelt fűtőberendezés indításakor a nyomás enyhén csökkenhet.
• Sok anyag (beleértve az alumíniumot is) kellően műanyag ahhoz, hogy mérsékelt nyomással megváltoztassa az alakot. Az alumínium radiátorok egyszerűen megduzzadnak az idővel.
• A vízben oldott gázok fokozatosan elhagyják az áramkört a levegőztető nyíláson keresztül, befolyásolva a víz tényleges térfogatát.
• A hőhordozó jelentős fűtése, ha a tágulási tartály térfogata túl alacsony, a biztonsági szelepet elindíthatja.

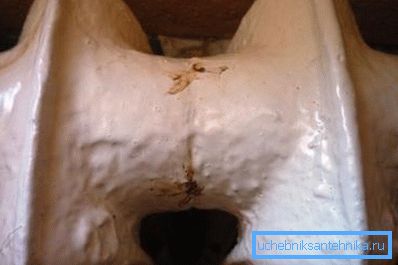

Végül, nem lehet kizárni a nagyon is valós hibák: kisebb szivárgást az ízületek a szakaszok és a varratok hegesztési, rézkarc mellbimbó a tágulási tartály és a mikro-repedések a hőcserélő a kazán.

következtetés

Reméljük, hogy képesek vagyunk megválaszolni az olvasó által felhalmozódott kérdéseket. A cikk videójához csatolva, mint rendesen, további tematikus anyagokat is felkínál. Sok szerencsét!
