Öntöttvas fűtőtestek szerelése: régi cseréje, szétszerelése,

Ha úgy gondolja, hogy a történészek, az első öntöttvas elemek megjelentek a 19. század végén. A korszakok és nézetek megváltoztak, az új trendek a divat helyettesítik az elavultokat, de ennek ellenére a fűtési öntöttvas fűtőtestje alapvetően ugyanaz maradt. Ezután megpróbáljuk kitalálni, mi okozta az ilyen állandó népszerűséget és mennyire nehéz telepíteni vagy kicserélni az ilyen öntöttvas egységet.

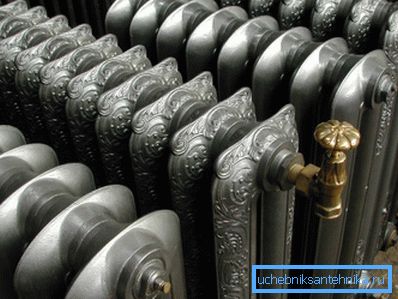

Fotó radiátorok művészeti öntés.

Mi a népszerűség titka?

  • Kezdjük azzal, hogy ezek az egységek talán a legtartósabbak. A legtöbb elismert gyártó biztonságosan 50 éves garanciát vállal. És ez teljesen indokolt, például Tsarskoye Selo-ban, a 110 évvel ezelőtt telepített radiátor, ma is működik;

Fontos: van egy felfogás, hogy az öntöttvas radiátor rosszabb, mint a szovjet idők. Ez csak részben igaz. Mindez a termék minőségétől és a gyártótól függ. Ha az akkumulátort a hazai vagy az európai GOST szerint dobják ki, akkor semmi sem kell félnie. De a kínai vagy török ​​"mesterek" vásárlása egy személy, valójában a macskát a táskába viszik.

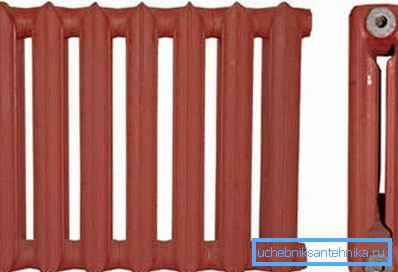

MS 140 szabvány.
  • A öntöttvas jellemzői szempontjából törékeny fém, de még mindig elég erős. Az ilyen akkumulátorok üzemi nyomása 8-12 atmoszféra, valamint rövidtávú ugrások vagy hidraulikus ütések esetén akár 20 atmoszféra terhelhető is. Ha figyelembe vesszük azt a tényt, hogy a városi hálózat nyomása ritkán haladja meg a 6-8 légkört, és a hidraulikus sokk átlagos erőssége 15-20 atmoszféra, akkor a biztonsági határ egyértelmű;
  • Az ilyen elemek mind a piac, mind a luxustermékek szegmensében jelen vannak.. Az a tény, hogy a klasszikus MC-140 ára szinte a legalacsonyabb. Ugyanakkor a vastag falú öntvény művészeti költsége néha többszörös, mint egy jó bimetál ára;
  • A modern anyagok hívei elfelejtik a városi hálózatokban a hűtőfolyadék minőségét. Ez a kemény "koktél" képes sok új divatos modellek letiltására. Míg az öntöttvas teljesen ellenáll bármely kémiai támadásnak és semleges a korrózióhoz, egyszerűen nem rozsdás;

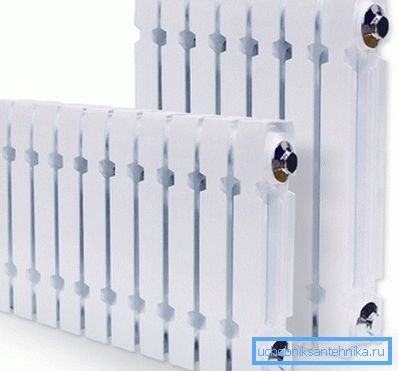

A modern öntöttvas elemek kialakítása.
  • Az akkumulátorcsatornák nagy átmérőjének köszönhetően minden törmelék átcsúszik rajta, szinte megállítva, ami nagyon fontos a városi nagy emelkedéseknél, a régi csőszerkezettel;
  • A vasról ismert, hogy nagy hőteljesítménye van.. Az akkumulátor hosszú ideig tart hőmérsékletet, de sokáig tartja. A fûtés megszakadása esetén ez a készülék több órán keresztül felszabadítja a fûtést a kikapcsolás után;

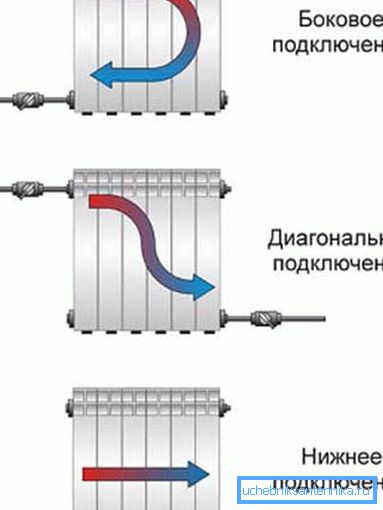

Az elemek csatlakoztatásának lehetőségei.
  • Technikailag egy öntöttvas radiátor felszerelése saját kezével nem nagy ügy.. Ha van egy eszköze és egy pár segítője, hogy támogassa, a munka a nap folyamán befejezhető;
  • Egy másik fontos előny az, hogy az öntöttvas radiátorok alkatrészei bármelyik hardverraktárban megtalálhatók és az ára számukra nagyon elfogadható;

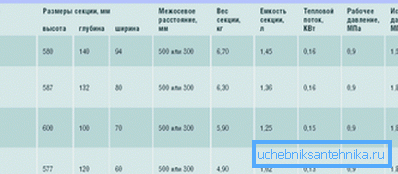

A modern öntöttvas radiátorok jellemzői.

Valahogy felismertük az országos népszerűség okait.

Most beszéljünk ezekről a fűtők buktatóiról:

  • Az első ok, amiért sokan megtagadják a vasöntést, komoly súlya a szerkezetnek. Bíró maga, a szabványos rész körülbelül 7 kg tömegű, szobánként átlagosan 7-10 rész van telepítve. Ennek eredményeképpen 50-70 kg üres kivitel áll rendelkezésünkre, töltés közben további 1-1,5 kg-ot adunk minden egyes részhez. A telepítési problémák mellett nem minden fal képes elviselni egy ilyen egységet;
  • A minimális mennyiségű hűtőközeg egyetlen cellában körülbelül 1 liter. A modern versenytársaknál ez a szám 3 - 5-ször kevesebb. És ahogy ön tudja, annál több folyadék van, annál több energiát kell felmelegíteni és megtartani a hőmérsékletet. Ráadásul nagyon nehéz a hőmérsékletet gyorsan szabályozni az ilyen rendszerekben, a nagy tehetetlenség miatt;

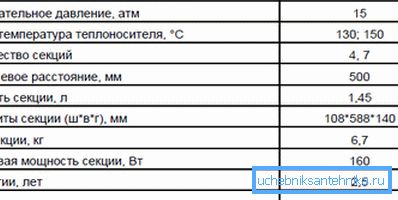

Az MS 140 klasszikus öntöttvas radiátor adatai.
  • Az ilyen szerkezetek területe a modern analógokhoz képest kissé kisebb, és a hőátadás alacsonyabb;
  • A nem vonzó formatervezéssel szemben tanúsított visszautasítások nem konzisztensek, bizonyos mértékben a széles körű MS-140-re vonatkoznak. Ami az alaköntést illeti, szépségükben messze elmaradnak a modern testvéreiktől;

Elemek cseréje és telepítése

Tipp: miután eldöntötte a tervezés típusát, jobb, ha az elemek megvásárlásával indulnak. Az a tény, hogy az olyan dolgok, mint a dugó egy öntöttvas radiátor, a Mayevsky csaptelep, felfüggesztések és egyéb kiegészítők gyakran jönnek csomagban a termék.

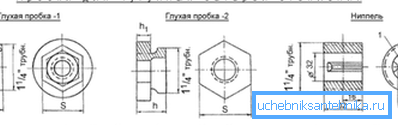

Típusú dugók.

Egy régi radiátor szétszerelése

Ha öntöttvas akkumulátora nem elégszik eléggé, nem akarja valamilyen okból kicserélni egy újat, megelőzheti, tisztíthatja, öblítheti, újrafestheti, és ez mindaddig tart.

Az öntöttvas radiátorok szétszerelése egyszerű feladat, de gondoskodni kell.

  • Kezdetben meg kell győződnie arról, hogy a rendszerből kifolyik a víz, ebben az esetben nem szabad a saját tudásodra támaszkodni, jobb kapcsolatba lépni a mechanikusokkal. Mivel még a nyár folyamán semmi szükség nincs rá, a víz nem tud lecsöpögni;
Aluljáró tömítések.
  • Az utasítás azt is utasítja, hogy válassza le az egységet a rendszerből. Ha van egy menetes csatlakozás, akkor minden egyszerû, vegye le a gázkulcsot és csavarja le. Ennek hiányában csiszológépet kell használni, majd eltávolítani a szerkezetet a fészerektől;
  • A tõke megelõzése érdekében szét kell szedni a "harmonika" szekciókat. Az öntöttvas radiátorok közvetlen szétszerelésével minden oldalsó dugót ki kell csavarni. Itt van egy árnyalat, hogy a törékeny fém nem tört ki, a dugókat egy fúvókával kell előmelegíteni;
  • Legyen óvatos, amikor kicsavarja. Az öntöttvas radiátor szál lehet balra vagy jobbra;

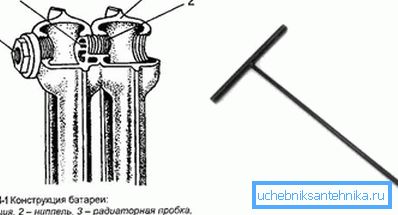

Szekció bekötési rajza.
  • A probléma, hogy hogyan határozzuk meg a szál irányát öntöttvas radiátorok között a szakemberek között, könnyen megoldható. A szelvény jobb oldalán a jobb oldali szál elvágódik, ennek megfelelően a bal oldalon egy bal oldali szál lesz;

Tipp: mivel az amatőrnek nehézséget okoz az öntöttvas radiátoron lévő szálak azonosítása, különösen a dugók kicsavarása során, ügyeljen a dugókra. A festékréteg alatt "P" vagy "L" betűvel kell rendelkezniük. Ami a jobb vagy a bal szálat jelenti.

  • Miután a dugókat lecsavarja, belülről beléphet. Általában a szelvényeket a mellbimbók köti össze, mindkét végén különböző típusú szálakhoz hasonlítanak. A mellbimbó belsejében vannak hornyok a radiátor kulcs számára. A képen látható egy ilyen kulcs és egy csavarhúzó;
A radiátor kulcsának tervezése.
  • Azonban a régi elemekben általában a rozsdamentes kulcs nyílása már rozsdásodott, és még fűtés után is lehetetlen a csavart lecsavarni. Itt jön a szokásos bolgár munkája, az öreg mellbimbókat egyszerűen kivágják. Ezután a maradékokat rozsdafelhordóval permetezzük, és vésővel alaposan kiütöttük a szálból;
  • Ha Ön öntöttvas "harmonikáját" szétválasztja, belülről nagy nyomású vízzel mossuk. A festék tetején egy fúvóka segítségével fúróval vagy darálóval lehet levágni egy fém ecsettel ellátott fúvókával;

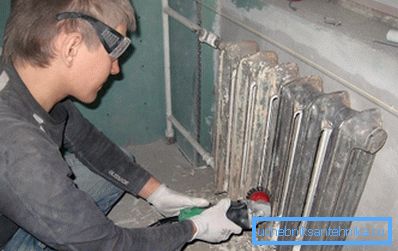

Az akkumulátor tisztítása.

Új akkumulátor beszerelése és telepítése

Tipp: ha van a régi vascsövek a lakásban, akkor jobb, ha azonnal megváltoztatják a műanyagokat, és összeomlik a szomszédok fölött és alatt. Néhány méteres csővel és tartozékokkal egy fillért fog fizetni, és forrasztásuk meglehetősen egyszerű.

Amint már említettük, az ilyen radiátorok szekcióinak összeszerelése mellbimbók segítségével történik. Mielőtt csatlakoztatná a szálat, fel kell ragasztani a szalagot. Az idősebb kézművesek inkább kenderes és olajfestékkel párosodnak, de erre szükség van.

Többirányú mellbimbó.

Az utasítás megközelítőleg a következő:

  1. A fűtőtestet behelyezzük a szekcióba, egy gumidugóval ellátott mellbimbót helyezünk rá, amely után mindkét szakasz csatlakoztatva van, és a csavarmenet be van csavarva;
  2. Ne felejtsd el előzetesen egy gumitömítést előállítani, hanem a szelvények között tömítésként szolgálni;
  3. Megfelelő erőfeszítéssel kell meghúzni, nehogy a fém felrobbanjon.

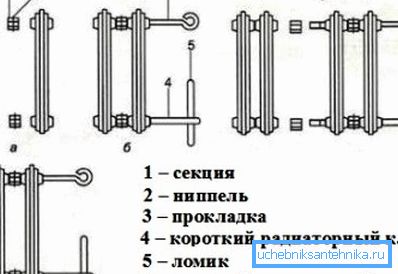

Csatlakozási megbízás

Az öntöttvas fűtőtestek csatlakoztatása a rendszerhez oldalirányban, alul vagy átlósan lehet, de bármilyen választási lehetőség, jobb, ha a bejáratnál és a kijáratnál be kell állítani a süllyesztett gömbcsapokat, és fel kell szerelni a bypassot. Így mindig lesz lehetőséged arra, hogy a radiátort lecserélje a rendszer leállítása és a víz leeresztése nélkül.

Csatlakozás szelepekkel és bypass.

Az öntöttvas radiátorokhoz készült rögzítőknek különlegesnek kell lenniük. Ha a mellékelt záróelemek nem felelnek meg Önnek, akkor a katalógusból csak a "megerősített" jelöléssel ellátott konzolok vagy padlórekeszek figyelembevételével tervezik azokat az öntöttvas szerkezetek súlyára.

Fontos: 6-8 szekcióban 1 alsó középső és 2 csúcs fel van szerelve a tetején. Az 5 sejt növekedésével a tetőn és az alján egy további lombkorona kerül hozzáadásra.

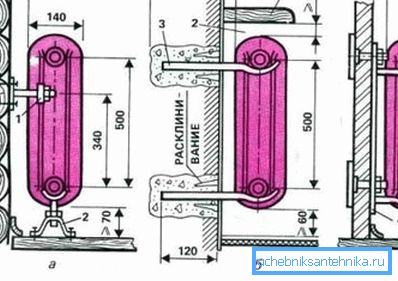

Az akkumulátor telepítése.

A jelen cikk videója bemutatja a radiátorok telepítésének technológiáját.

következtetés

Amint látja, egy öntöttvas radiátor saját kezével történő felszerelése nem a legmagasabb matematika, és erős vágyaként az ilyen munkát bármely jó tulajdonos elvégezheti. Ha a víz a rendszerből kifolyik, megpróbálhatja, különösen azért, mert mindig van ideje meghívni a lakatosokat.

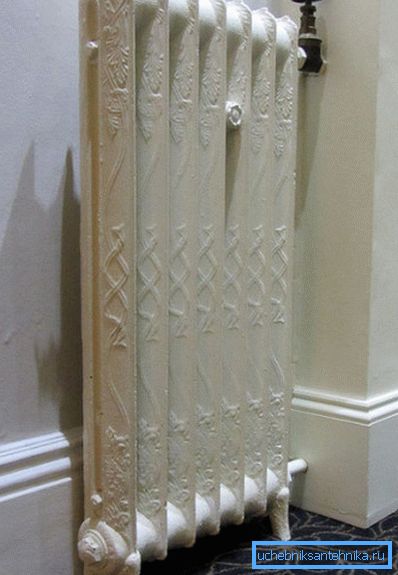

Padlófűtés radiátor.
