Öntöttvas radiátorok: előnyök és hátrányok, csatlakozás,

Mennyire jóak a modern öntöttvas radiátorok alternatív megoldásokkal? Mikor indokolt a fűtési rendszer telepítésekor használni? Mennyit szolgálnak, és mekkora hőt adnak? A mi cikkünkben megpróbálunk válaszolni ezekre és még sok más kérdésre.

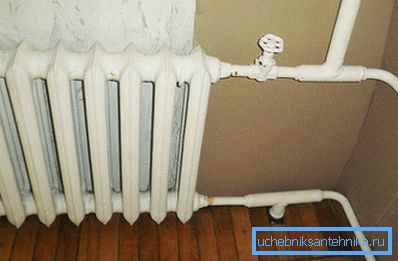

A sárgaréz akkumulátorok valószínűleg ismerik minden olyan személyt, aki egy szovjet házban nőtt fel.

Erősségek és gyengeségek

Kezdeményezésként hasonlítsuk össze az öntöttvas fűtőtesteket más, a modern piacon versenyző fűtőtestekkel. Tehát hogyan viszonyulnak az alapvető műszaki jellemzőik?

Eszköz típusa Üzemi nyomás, kgf / cm2 Működési hőmérséklet, C Hőteljesítmény, watt / szakasz
Öntöttvas 9 130 160
Acélcső (regisztrál) 25 150 120
alumínium 16 110 200
Bimetál (alumínium + acél) 25 130 180

Felhívjuk figyelmét, hogy az értékek meglehetősen önkényesek. A jellemzők közötti tényleges elterjedés a szakasz méretének, falvastagságának és a bordák területeinek köszönhető.

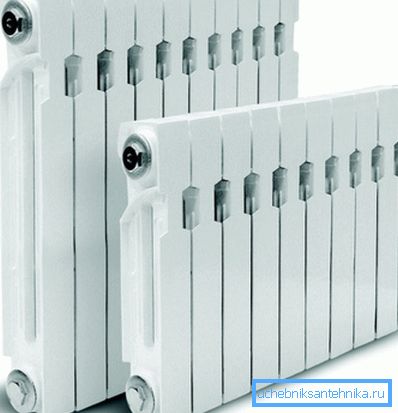

A peremek nagy területe növeli a hőátadást.

Amint könnyű látni, az öntöttvas elemek jellemzői nem lenyűgözőek: egy meglehetősen átlagos hőátadás szomszédos az alacsony mechanikai szilárdság mellett. Próbáljuk kiemelni az öntöttvas radiátorok előnyeit és hátrányait.

nyalánkság

  • Korrózióállóság (beleértve az elektrokémiai). Az öntöttvas a nedves levegővel vagy az oxigénnel telített vízzel való hosszú ideig tartó érintkezésben van. Ezenkívül nem képez elektrosztatikus párokat sem a fűtőkörökben használt fémekkel. Összehasonlításképpen: az acélrekeszek nem tolerálják a nyári fűtési rendszerek kiürítését; Az alumíniumot aktívan megsemmisítik egy közös áramkörben rézcsövekkel vagy szerelvényekkel.
  • tartósság. A gyártók által bejelentett öntöttvas radiátorok élettartama legalább 25 év; valójában a legrégebbi öntöttvas fűtőberendezések már a második században vannak. Rendszerint a helyettesítésük motívuma megváltoztatja az esztétikai követelményeket vagy a szakaszokon préselt iszapokat, melyeket nehéz elhagyni a szokásos mosással.

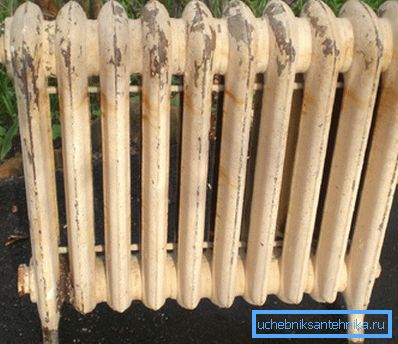

A legrégebbi öntöttvas radiátorok a második század.
  • Alacsony hidraulikus ellenállás. A szakaszok kollektorai és csatornái elég szélesek ahhoz, hogy a minimális nyomás miatt ne halogassák át a benne folyó vizet. Ennek köszönhetően az öntöttvas radiátoros fűtési rendszerek nem csak kényszerítettek, hanem természetes áramlással is működhetnek - a kazán által hevített víz konvekciója miatt.
  • A szakasz nagy tömege és szilárd belső térfogata jelentõs termikus tehetetlenséget biztosít a rendszer számára.. A felmelegedés után a kontúr lassan lehűl. Ez a tulajdonság nagyon hasznos szilárd tüzelőanyag kazán használata esetén: a tűzveszélyes tér hőmérsékletének csökkenése minimális.
  • Végül a hazai vasszakasz ára lényegesen alacsonyabb., mint az acél vagy a kétfémes, és ugyanolyan szinten, mint az alumínium.

Annak tisztázása érdekében, hogy az öntöttvas radiátorok gyártása mind Oroszországban, mind a szomszédos országokban megalapozott. A logisztika és a vámok egy irányba mozdítják el a valós árak egyensúlyát.

ellenérvek

  • A öntöttvas viszonylag törékeny. Félve nem csak a magas belső nyomástól, hanem a mechanikai hatásoktól is. Ez azonban leginkább szigorú követelményeket jelent a rakodó berendezések számára.
A víz kalapács következményei.
  • Jelentős tömeg és belső térfogat van hátoldalán: az elemek a kötőelemek minőségét követelik, és kizárólag a fő falra szerelhetők.
  • A modern öntöttvas elemek megjelenése távol áll a könyörtelen szovjet stílusú termékekektől, de még mindig észrevehetően alacsonyabb az alumínium vagy bimetál fűtőkészülékeknél.

Mérjük meg az előnyöket és hátrányokat

Az öntöttvas akkumulátorok ideálisak egy önálló, szilárd tüzelőanyaggal működő kazánhoz. A nyári ház öntöttvas radiátorokkal történő fűtése remek ötlet, de figyelmeztetni akarom őket a központi fűtési rendszerekben való használatuk ellenére, annak ellenére, hogy az öntöttvas ilyen jellegű használatának hosszú ideje tapasztalható.

kapcsolat

szerelvény

Hogyan csatlakoztathat öntöttvas akkumulátort a saját kezével? Hagyományosan a fűtőkészülékek csatlakozóit a béléseken használják; A csatlakozást egy radiátordugó és egy záró anya biztosítja. A csatlakozás tömörsége biztosítja a csévélő egészségügyi betétet (lehetőleg festékkel vagy szilikon tömítőanyaggal).

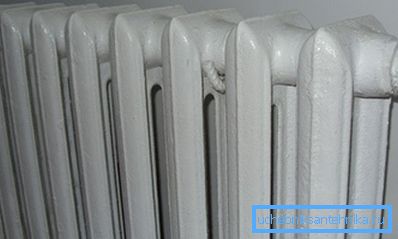

Csatlakozás a pályákon.

A radiátor felszerelési utasításai a következők:

  1. A záranyát és a dugót egymás után csavarozzák az ujjak hosszú szálán;
  2. A radiátorot úgy kell felfüggeszteni, hogy a bélések koaxiálisak legyenek a kollektorokkal, és 2-3 cm-re kerüljenek be.
  3. A dugókat újraszámolják és a béléscsövön hajtják, a külső rész menetébe csavarják.
  4. Ezután a záróanyákkal meghúzva - természetesen a tekercseléssel is.

A közelmúltban azonban az amerikai nők telepítéséhez gyakrabban használják őket - levehető szerelvények flare nuts.

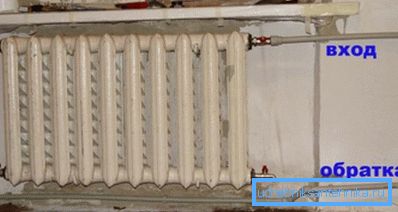

Kapcsolat az amerikai.

Ebben az esetben a telepítés másképp néz ki:

  1. Daru egy amerikai szerelt a bélés koaxially kollektor akku.
  2. Mate American be van csavarva a fűtőtest dugójába.
  3. A csavaranyát mérsékelt erővel ellátott csavarkulccsal csavarják fel és húzzák meg.

Hasznos dolgok

A telepítés során hasznos néhány dolgot megjegyezni.

Az öntöttvas radiátorok hatékonysága (nevezzük a tényleges hőteljesítményüknek az adattáblához viszonyított arányát) maximálisan a következő kapcsolási diagramokkal:

  • A legfeljebb 10 oldalas szakaszok számával;
  • A több mint 10 - átlós szakaszok számával.

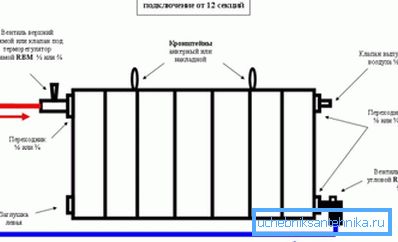

Átlós kapcsolat.

Az akkumulátor eldobása elkerülhető úgy, hogy alulról felfelé mutató mintázatot csatlakoztat. A hűtőközeg folyamatos mozgása az alsó kollektoron keresztül nem teszi lehetővé az üledék tartózkodását. Más esetekben célszerű az alsó vak dugót egy öblítőcsappal ellátni.

Kérjük, vegye figyelembe: ez vonatkozik azokra az esetekre, amikor az öntöttvas fűtőberendezések a DH rendszerben működnek. Az autonóm körzetben minden felfüggesztést gyorsan gyűjtenek egy iszaptartályban, és nem okoznak problémát a jövőben.

By the way, a bejelentett teljesítményről: a gyártók megadják értékeit a hűtőfolyadék és a levegő hőmérséklete között a fűtött helyiségben 70 fokban (például 90 / 20ê). A delta kétszeres csökkentése magában foglalja, ahogyan könnyen kitalálható, kétszeres csökkenése a hőátadásnak.

Keresztirányú szivárgások

Az öntöttvas elemek fő problémája a kereszteződés szivárgása. A paronitikus tömítések a szakaszok között a fűtési és hűtési ciklusok után (és a szekciók kísérő terjeszkedésével és összehúzódásával) elveszítik rugalmasságukat, és amikor legközelebb a hőmérséklet csökken az egyik kollektoron, a nedvesség hat.

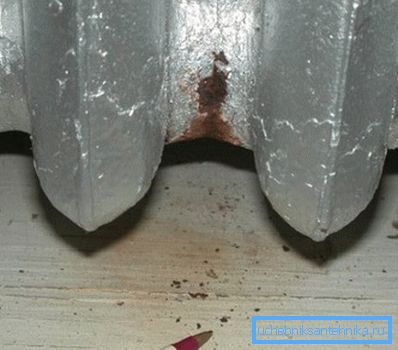

Keresztirányú szivárgás: nézd meg tavasszal az ország összes elemét.

A problémát három módon oldják meg:

  • A nyári fűtési rendszer visszaállítása. A nedves levegővel érintkező öntöttvas radiátorok élettartama szinte nem csökken.
  • A problémás mellbimbó meghúzása. Ehhez az áramkör eltávolítása után a radiátor vak csatlakozója kinyílik, és ezen keresztül egy radiátor kulcsot helyeznek a kollektorba - egy acélsávot, amely az egyik végén lapos. A bozót az óramutató járásával ellentétes irányba fordul (a vak dugó oldalán mindig a fonal marad).
  • Számos szivárgás esetén a radiátor teljesen áthelyezhető az összes tömítés cseréjével. A kereskedelemben kapható paronitovszk termékek hiányában a tömítések le nem vághatók a nem kívánt autós fényképezőgépből.

Bármilyen nyomáscsökkentés után az öntöttvas elemet szükség esetén nyomás alatt vagy kézi szivattyúval ellenőrizni kell.

Mi a nyomásos öntöttvas radiátorok nyomása a hazai környezetben? Rendszerint egy kicsit jobban működik nyomás alatt. Egy autonóm rendszer esetében 3 kgf / cm2 elegendő, DH esetén kívánatos, hogy 6 kgf / cm2 vizsgálatokat végezzen.

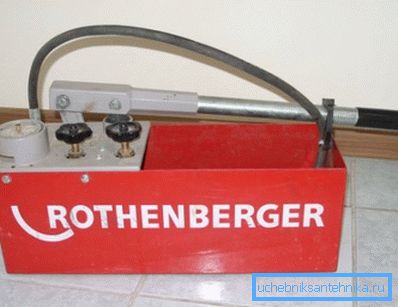

Fotón - a kézi szivattyú nyomáspróbára.

következtetés

Ahogy láthatja, koruk ellenére az öntöttvas radiátorok fűtése a modern fűtési rendszerekben továbbra is igénybe vehető. A jelen cikk videója segítséget nyújt az olvasónak, hogy többet megtudjon funkcióikról. Sok szerencsét!
