Öntöttvas szilárd tüzelőanyag kazánok - a műfaj klasszikusai

Ha a fűtési rendszer tervezése a maximális autonómiára összpontosít, akkor a kazán nem képes. Az öntöttvas szilárd tüzelésű kazánok megbízható és tartós fűtési rendszer alapjainak tekinthetők. Annak a ténynek köszönhetően, hogy a kazán előállításához nem több, mint a szokásos acél és öntöttvas, számos hasznos tulajdonságot szerez, ezeket az alábbiakban tárgyaljuk.

Tüzelőanyag-kazánok típusai

Első pillantásra bármely kazán működési elve megegyezik - az üzemanyag elégetett (szilárd, folyékony vagy gáz halmazállapotú), és a keletkező hőt a fűtött hűtőközegbe küldik. Valójában több égési mód is létezhet, és a kazánok kialakítása jelentősen eltér egymástól.

A szilárd tüzelőanyag-készülékek esetében meg lehet különböztetni az ilyen típusú kazánokat, mint:

• egyszerű öntöttvas szilárd tüzelőanyag kazán - az egyszerű szó azt jelenti, hogy az üzemanyag egyszerűen ég a tűzoltóban. A fa, a szén, a pellet, a fafeldolgozó ipar stb.

• gázgenerátor típus (hosszú égő kazán vagy pirolízis) - ebben az esetben a hangsúlyt az üzemanyag legteljesebb tüzelésére helyezzük. Ehhez a tűzhely 2 zónából áll, az üzemanyag egyben van, és a pirolízisgáz a másikban égett. Bővebben az ilyen eszközök működésének elve - később a cikkben;

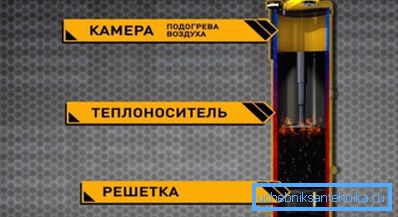

• kazán Stropuva - érdekes elsősorban a design. A henger formájában lévő kemencét egy másik hengerbe helyezzük, és a falak közötti helyet hűtőfolyadékkal töltjük meg. A nagy mennyiségű kemence miatt egy ilyen kazán akár több napig is dolgozhat.

Figyelj! Az ilyen kazán munkáját meglehetősen könnyű szabályozni, népszerűségét megkönnyíti a tervezés egyszerűsége. Összehasonlításképpen például egy pellet kazán esetében az ilyen "matryoshka" ára sokkal alacsonyabb lesz.

• teljesen automatikus eszközök - A felsorolt ​​kazánokat rendszeresen tisztítani kell, mert az üzemanyag 100% -on nem ég. Ezért a legmodernebb kazánokban is a gyártók gondoskodnak a hamvavágásról - a tisztításhoz. Az automata kazánokban nemcsak a tisztítási folyamat automatizált, hanem a tüzelőanyag-ellátó folyamat is.

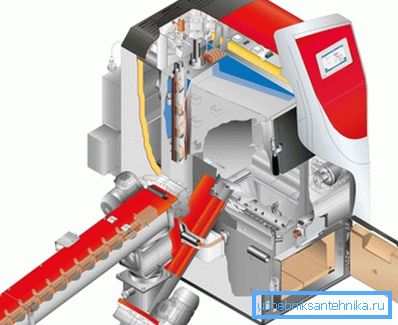

Figyelj! Az üzemanyag-ellátást rendszerint egy szállítószalag szervezi, így egy ilyen fűtési rendszer villamos energiától függ. Ezt figyelembe kell venni a városon kívüli fűtés tervezésénél, ahol a villamosenergia-megszakítások nem ilyen ritkaságok.

Acél és öntöttvas kazánok összehasonlítása

A kazán kiválasztásakor meg kell érteni, hogy az öntöttvas készülékek számos paraméterben különböznek az acélból.

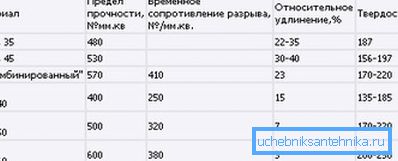

A vas- és acélkazánok összehasonlításakor megállapítható, hogy:

• az acélhoz képest az öntöttvas sokkal törékenyebb anyag, a szállítás során fellépő ütések ellenjavallt;
• Ha az acél gyorsan felmelegszik, az öntöttvas szerkezet sokkal lassabb. De egy ilyen kazán hűtése nem olyan gyors lesz, mint az acél;
• Az öntöttvas gyakorlatilag nem korróziónak van kitéve. Inkább azt mondani, hogy ez a folyamat a fémgel többszörösen lassabb, mint acél esetében. A legnagyobb, ami akkor történik, hogy a rozsda megjelenik a fém külső felületén, de gyakorlatilag nem fog mélyen beléptetni;
• Az acélkazán monolitikus eszköz, vagyis annak telepítése és szállítása során bizonyos nehézségek merülhetnek fel. Szilárd öntöttvas kazánok - blokkszerkezet, vagyis egyszerűen szétszerelhetők külön tömbökbe és áthelyezhetők egy másik helyre;
• Az öntöttvas nem tolerálja a hirtelen hőmérsékletváltozásokat. Ha például hideg víz jut a forró fémre, akkor valószínűleg csak felszakad.

Figyelj! Annak érdekében, hogy ne kockáztassuk, nem ajánlott túlságosan hideg üzemanyagot a kemencébe tölteni.

Hogyan működik egy öntöttvas edény?

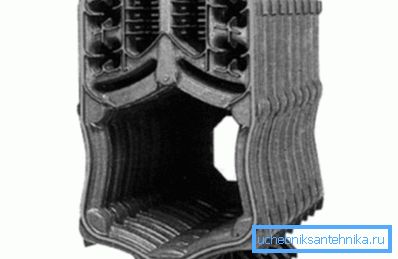

Az acélkazánok gyártásánál hegesztést alkalmaznak, aminek köszönhetően monolitikus szerkezetet kapnak a kivezetésnél. Öntöttvas esetén a hegesztést nem használják, és a szükséges elemeket öntéssel készítik el. Ezután az egyes részek egybe vannak kapcsolva, a szakaszok számának megváltoztatásával beállíthatja a kazán teljesítményét.

Általánosságban az öntöttvas hegeszthető, elegendő önteni önt vasaló nikkelelektródával (UTP 86FN) és mélyen vágja le a varratot. De ez a folyamat meglehetősen zavaró, ezért nem alkalmas a tömegtermelésre.

Figyelj! Még akkor is, ha a hegesztés az összes szabálynak megfelelően történik, a varrás törékennyé válhat, ezért ha egy rész repedezett, akkor csak a teljes csere segít, jobb, ha nem gondolkodik a javításról.

Eszköz és működési elv

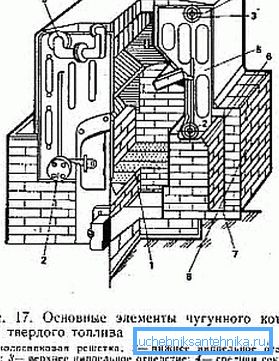

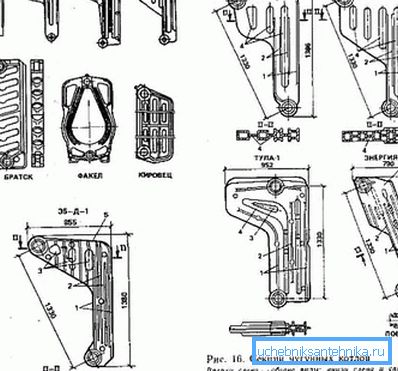

A fűtési öntöttvas kazánok a szilárd tüzelőanyagok esetében nemcsak a teljesítmény és a méret tekintetében különböznek, hanem formában is. Az L-alakú szakaszokból álló eszközök lehetnek, ezek a szerkezetek a tűzálló téglák téglaszerű felületén helyezkednek el, a kemencéből és csatornáiból készülnek, és a hőhordozó a szelvényeken belüli csatornákon keresztül áramlik.

Az "O" betű alakú részek a kemence körül helyezkednek el, ez a kialakítás jellemző a gázkazánokra.

Ami a szekciók összeszerelését illeti, akkor minden kazán esetében ez más, csak általános pontokat lehet megjegyezni:

• a szakaszok gyártási szakaszában történő összeszereléshez a gyártó lyukakat biztosít;
• A kúpos csavart és a csavarokat (amelyek áthaladnak a csatlakozásokon keresztül) a kazánhoz kell csatlakoztatni.
• a szerelés során különös figyelmet kell fordítani a kötés szorító erejére, ennek elérése érdekében az azbesztkábel és a grafitpasztát használják. A telepítési utasítások lehetővé teszik az egyes részek dokkolását, hogy a kötést különleges maszkkal lehet bevonni. A 2 mm-nél nagyobb részek közötti távolság nem megengedett.

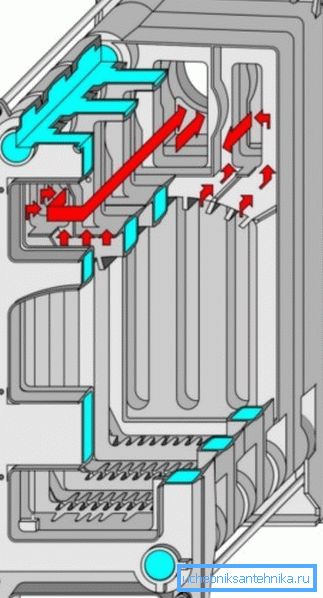

Ami a működtetés elvét illeti, a lehűtött hűtőfolyadék bemenete általában a szerkezet hátsó aljától van kialakítva. A víz folyamatosan halad át a megfelelő csatornákon keresztül a csatlakoztatott szakaszokon, és a kazán elülső részén már forró, ibid (a felső részen) és a hűtőfolyadék áramlása a fűtőkörbe kerül. Kívülről a szerkezetet díszes fém burkolattal borítják.

Nem kívánatos az öntöttvas kazán használata, ha a hűtőközeg hőmérséklete meghaladja a 105 ° C-ot, és a rendszerben lévő nyomás - 0,7 kgf / cm². Mint már említettük, az öntöttvas anyag törékeny, és a szakaszok cseréje nem olcsó élmény.

Egyszerű otthoni kazánok

A szilárd tüzelőanyaggal működő öntöttvas fűtőkazánok egyszerűen megvásárolhatók a boltban, és készen állnak a beszerelésre. Ebben az esetben a kazán beépítési eljárása csökken, hogy egyszerűen sík felületre van felszerelve, és a fűtési rendszer csövek csatlakoznak a kimenetekhez.

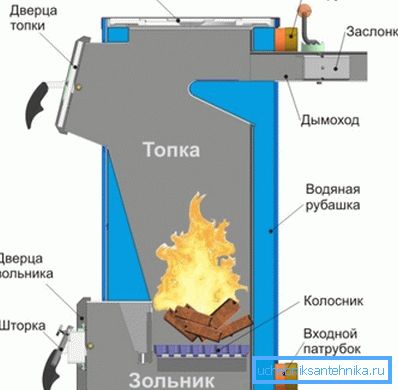

A legegyszerűbb eszközök egy hagyományos tűzhely, amelyben üzemanyag és hőcserélő van égetve, amelyben a víz hőmérséklete körülbelül 90-95 ° C. Sokkal érdekesebb a pirolízis eszköz (gázgenerátor kazán).

A szilárd tüzelőanyagok egyszerű égetésének fő hátránya, hogy a pirolízisgázt egyszerűen a kéménybe vonják be, és valójában égetésekor sok energiát szabadítanak fel. A hiányzó pirolízis kazánok a tűzifát nem veszik igénybe, nem pedig az intenzív égetést, és a felszabaduló gáz a kéménybe való belépés előtt égett.

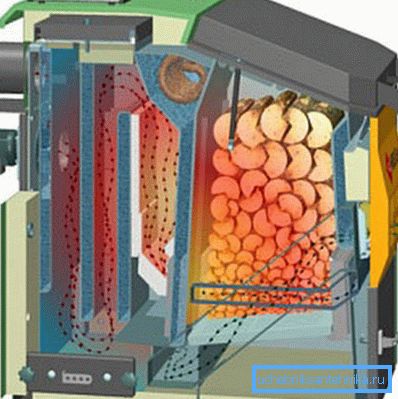

Az ilyen szilárd öntöttvas kazánnak két kamrája van, az első pedig tüzelőanyaggal van ellátva, a második pedig pirolízis gázzal van ellátva, és benne éget. Az ilyen berendezésekben különös figyelmet kell fordítani a levegő áramlásának beállítására, amelyet úgy kell mérni, hogy az üzemanyag teljes mennyisége magas hőmérsékletnek legyen kitéve, de ne égjen.

Mit kell keresni a választás során?

Egy adott kazánmodell kiválasztásánál a költség gyakran a fő kritérium, de ez nem teljesen megfelelő megközelítés, mert figyelembe kell venni a megbízhatóságot, a kiszolgálhatóságot és számos más paramétert is.

Technikai szempontból figyelmet kell szentelni az ilyen jellegzetességeknek:

• ha van egy bélés az égéstérben - a bélés védi a falakat a magas hőmérséklet hatásaitól. Ha nem, akkor az üzemanyag-fogyasztás nő;
• szigetelő réteg - kívánatos, hogy a kazán gyárilag szigetelt, ez segít a hőveszteség minimalizálásában;
• Ezután el kell döntenie, hogy mi legyen a fűtési rendszer. Ha szükséges a maximális autonómiát elérni, akkor nem ajánlott füstelszívót, túltöltést használni, de ha nincs probléma a villamosenergia-ellátással, akkor a feltöltött kazánok jó választás. Emiatt még rossz időben is jó lesz.

Van néhány finomság a kazán kötésénél, különösen ha a telepítést kézzel végzik. Biztosítani kell, hogy a kazánba juttatott hűtött hűtőfolyadék ne legyen túl hideg - különben a hőcserélő a legmegfelelőbb pillanatban megrepedhet.

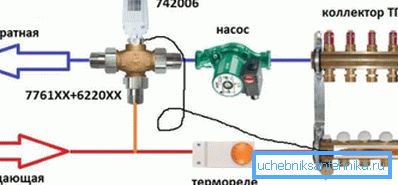

Ennek elkerülése érdekében egy egyszerű 3 utas szelepet (termoelemekkel) adnak a fűtőkörhöz. Hála neki, mielőtt a hideg hűtőfolyadék belép a kazánba, egy forró víz kupola lesz a szállítócsőből.

A választásnál még egy dolgot kell figyelembe venni - a hazai gyártókhoz képest a behozott társaiknak néha vékonyabb hőcserélő faluk van. Ennek oka a fejlettebb öntési technológia, így minden kazán esetében elfogadható hőmérséklet-különbség lesz.

Összegezve

Annak ellenére, hogy számos hátránya van, mint például a nagy tehetetlenség, valamivel magasabb költség és súly, az öntöttvas kazánok továbbra is népszerűek. Nem utolsósorban ez a fém tartósságának és korrózióállóságának köszönhető.

A javasolt anyag lehetővé teszi, hogy megismerkedjen az öntöttvas szilárd tüzelőanyaggal működő kazánok fő jellemzőivel, és döntse el, hogy egy ilyen berendezés alkalmas-e a fűtési rendszerére.

A videó bemutatja az öntöttvas és acél szilárd tüzelésű kazánok erősségeit és gyengeségeit.
