Otthoni fűtési szivattyúk: cél, eszköz, kiválasztási

A ház fűtési szivattyúja kötelezõ egység a hûtõközeg kényszerû áramlásával. A legmodernebb rendszerek pontosan a kötelező elvre épülnek, ezért a keringtető eszköz kiválasztásának kérdése nagyon fontos. Beszélni fogunk a fűtési szivattyú kiválasztásának alapvető tulajdonságairól és kritériumairól.

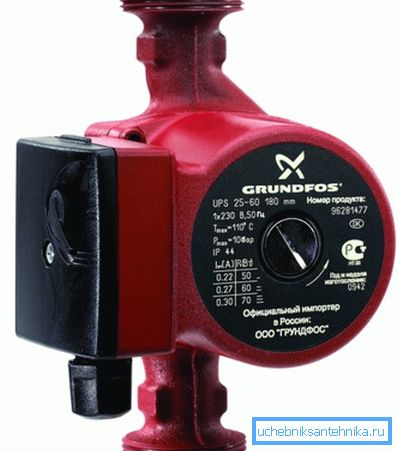

Fűtés keringető szivattyú

kinevezés

A fűtési rendszerekben a hűtőfolyadék mozgásának két típusa van:

• természetes;
• és a kényszerű keringés.

A természetes cirkuláció kis egyszerű bekötési rajzokon lehetséges, azonban a kiterjedt és elágazó csővezetékek a folyadék kényszermozgását igénylik.

Korábban egy szivattyú nélküli magánház fűtését használták, mivel az egységek hiányosak voltak, és meglehetősen drágák voltak. Ráadásul nem minden telepítést villamosítottak, és a szivattyú motorja elektromos energiával működik.

Azonban még a kisméretű rendszerek is megpróbálnak kényszerített forgalomba hozni, mivel ez növeli a hőátadás hatékonyságát, megnöveli a fűtési hatásfokot, és csökken a gázfogyasztás a hűtőközeg fűtésére. A kényszerű keringésű rendszereknél a tüzelőanyag-fogyasztás akár 30% -kal is magasabb lehet, mint a különböző hőmérsékletű rétegek konvektív mozgásának köszönhetően.

Figyelj! A keringtető szivattyú a hűtőfolyadék kényszermozgásának megszervezéséhez szükséges a szivattyú elektromos motorral történő munkája miatt.

A kollektor-sugaras eloszlású több áramkörök esetében a fűtési rendszerben a többszintes épületek és a nagy fűtési területek normál természetes keringése nem lehetséges a csővezeték nagy hidraulikai ellenállása miatt. Az ellenállás leküzdéséhez keringtető szivattyú szükséges.

Eszköz és működési elv

Megértjük, hogy a szivattyú hogyan tervezték a ház fűtését. Az egyértelműség kedvéért a készülék főbb elemeinek sémáját használjuk:

Így a következő egységek az egység részét képezik:

• A szivattyú teste öntöttvasból vagy rozsdamentes acélból. Itt van a vízáramlás forgó járókereke rögzítése és egy adott irányba pumpálása;
• Motorház az állórész tekercsekkel. A tekercsekben forgó mágneses mező indukálódik, ami a rotor mozgását okozza;
• A motornak a mágus-ketrec rotorja, amelyben az állórészmező a forgó armatúra mezővel kölcsönhatásba lépő áramot indukál (az aszinkron működési elv);
• Motortengely kerámia csapágyakkal, amelyek átengedik a nyomatékot a járókerékhez;
• A járókerék, amely a tengely körül forog, és rögzíti a folyadékot;
• A járókerék és a forgórész között védőhüvely van, ami nem engedi a víz bejutását a motorba;
• Kapocsdoboz vezérlőegységgel, sebességkapcsolóval vagy frekvenciaváltóval;
• Légcsavar a felesleges levegő eltávolításához.

Az ilyen gép működési elve a következő: váltakozó áramot szolgáltat az állórész tekercseléséhez, és egy lüktető (forgó) mágneses mezőt hoz létre, amelynek forgási sebessége 3,600 fordulat / perc, egy tekercspárral. Az erõs erõs vonalak metszõdnek az álló rotorral, és áramot indukálnak a tekercsben, ami a rotortartományt hozza létre.

Az állórész forgó mezője megragadja (vonzza) a forgórészt, és vele forgatja. A tengely mereven csatlakozik a forgórészhez, és ezáltal elfordul, az erőt áthelyezi a rajta található járókerékre, amely szivattyúzza a folyadékot a szivattyúházban és keringést hoz létre a rendszerben.

Figyelj! Az egység normál működéséhez a szivattyút fel kell tölteni vízzel, ellenkező esetben a folyadékot nem fogja meg, és a járókerék üresjáratban forog.

A vezérlőegység lehetővé teszi a tengely forgási sebességének beállítását a kapcsok kapcsolásával (az armatúra-tekercsek számának hozzáadása vagy csökkentése) vagy a váltóáram frekvenciájának átalakításával.

Kiválasztási kritériumok

A megfelelő eszköz kiválasztásához ismernie kell a következő paramétereket:

1. Az a nyomás, amelyet a szivattyúnak biztosítania kell. Ez egyenlő a csővezeték teljes hidraulikus ellenállásával, méterben vízoszlopban mérve;
2. Az egység teljesítménye. Egyenlő a rendszer hűtőfolyadék áramlási sebességével, amelyet számítások alapján számítanak ki;
3. Méretek csatlakoztatása. A motortérre jellemző, gyakrabban két típus van - 25 és 32 mm vagy 1 és 1,25 hüvelyk;
4. A termék felszerelése vagy átmérője. Figyelembe kell venni, hogy az egység a csővezetékbe illeszkedjen.

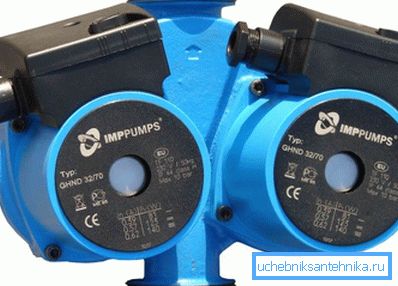

Figyelj! Ha megnézed az esetek címkézését, ott számszerű arány jelenik meg, például 32/70. Az első szám a csatlakozási dimenziót mutatja milliméterben, a második pedig - a nyomás deciméterben, azaz 70 a 7 méteres vízoszlop.

A rendszerben a nyomás egyszerűen a képlet alapján számítható ki

H = F * s, ahol:

• H - fej méterben vízoszlop;
• F - emeletek száma pincével együtt;
• c - az épület egy emeletén lévő hidraulikus veszteségeknek megfelelő átlagolt együttható. Az SNiP szerint 0,7-1,1 m kétcsöves rendszereknél és 1,16-1,85 m a kollektor-fénysugár rendszereknél.

A magánvezeték csővezetékének az együttható maximális értékét kell figyelembe vennie.

A teljesítményt egy egyszerűsített rendszer vagy az áramlás-nyomás jellemzői alapján számítják ki. Egyszerűsített képlet kiszámításához:

Q = W / 1,163 * 20 = 0,043 * W, ahol:

• Q - teljesítmény;
• W a helyiség fűtéséhez szükséges hőenergia mennyisége.

A nyomás és a teljesítmény ismeretében megállapíthatja a szivattyú működési pontját, a nyomás függvényét a függőleges tengelyen és a vízszintes vízmennyiséget. Ezután a katalógus szerint felvehet egy eszközt, amelynek működési pontja a lehető legközelebb van a definiált pontig:

Összeszerelés

A szerelési útmutató egyszerűen egyszerű. A kazánhoz nem messze a visszatérő csőben van felszerelve, mivel a kör ebben a szakaszában a hűtőfolyadék legalacsonyabb hőmérséklete.

A termék bejutása előtt durva vízszűrőt vágnak be, és a szűrő előtt és a szivattyú elhagyása után a gömbcsapokat úgy szerelik fel, hogy az eszköz eltávolítható legyen a cserére vagy javításra a víz kiürítése nélkül.

Gyakran az egység a bypasson keresztül kerül telepítésre, és a csővezeték bypass szakaszát egy daru blokkolja. Ha a szivattyú lebomlik, akkor nyitja ki a bypass szelepet a folyadék természetes áramlásához.

Figyelj! A keringető gép felszerelése után a fűtési rendszer tesztnyomásának tesztelését külön sajtolással kell végrehajtani.

következtetés

A keringtető szivattyú a magánházak és nagy tárgyak modern fűtési rendszerének szükséges eleme. A készülék kiválasztása és felszerelése a fent leírt utasítások szerint történik. A videó segít kiválasztani és telepíteni a terméket.
