Padlófűtőtestek: áram- és fűtési módszerek, beépítési

A fűtők nem mindig lesznek normálisak egy szobában, egyes esetekben el kell rejteni vagy díszíteni, például a panorámaablakok padlófűtőtestjei nem szabad észrevehetőek, alul pedig szinte láthatatlanok.

Az ilyen készülékek nemcsak a rögzítés, rögzítés módja és az energiafogyasztás forrása, hanem a helyiség fűtése révén is különböznek egymástól - ez lehet víz, olaj vagy forró levegő. Az ilyen eszközök otthoni telepítéséhez meg kell értenünk mindezt, amit javasolunk, és ezen kívül szeretnénk bemutatni a videót ebben a cikkben.

Különféle méretű külső öntöttvas radiátorok

Sok a padlófűtőtesteken

Teljesítmény- és fűtési módszerek

  • A helyiségek fűtésére vonatkozó utasítások lehetővé teszik számos jól ismert vagy kevéssé ismert fűtőberendezés használatát., de ebben az esetben érdekelnek azok a készülékek, amelyek a padlóra vannak szerelve vagy a padlóba vannak ágyazva. Az ilyen egységek lehetnek autonóm (hordozható), vagyis nincsenek rögzítve az alaphoz, vagy állóak és a padlóhoz vagy falhoz vannak rögzítve.
  • A villamos energia és a gáz (konvektorok) lehet az energiaforrás az ilyen berendezések fűtésére, de az olaj, a víz vagy a forró levegő már hőhordozóként is használható.. Például a fűtéshez használt padlófűtésű radiátorok mindig önállóak, de hasonló eszköz, amelyet vízzel melegítenek, határozottan álló helyzetben van.
Álló gáz konvektor
  • A rugalmas csatlakozótömlőnek köszönhetően (a padló- és falmodellek ára is közel azonos) a fűtésre szolgáló álló- és gázkonvektorokat is fel lehet szerelni, amelyek nem a falra vannak felszerelve, hanem a lábakon is, bár relatív szabad mozgási zónájuk van,. Az is lehetséges, hogy a meleg falazót a helyhez kötött készülékekhez hozzák, amelyek nem a falon vannak, hanem a padlón, ahol a víz hűtőfolyadékként működik, és hatékonysága megegyezik a szokásos radiátor áramkörrel.

    Beépített radiátor

  • Az általunk figyelembe vett fűtőberendezésekhez tartozik a padlóra szerelt, padlóra szerelt radiátorok is, amelyek szintén helyhez kötöttek, a víz vagy a forró levegő hővezető.. De ezek az egységek nagyobb mértékben használatosak a nagy középületekben, például mozikban, szupermarketekben, kiállítótermekben és egészségügyi intézményekben.

Telepítési jellemzők

Megjegyzés. Függetlenül attól, hogy víz, olaj vagy elektromos padló radiátor, ha állandóan vagy hosszú ideig telepítve van, akkor az ablak alá kerül. Az a tény, hogy a készülékből felemelkedő meleg levegő akadályt képez a hideg patakok behatolásában, amelyek a helyiségben mozognak az üvegből.

Helyhez kötött padlós öntöttvas radiátor az ablak alatt

A padlófűtések telepítésének több oka is van:

  • Üvegfestő az épületben;
  • Egy kirakatként készült ablak;
  • Panoráma ablak;
  • Túl alacsony.

Továbbá az ilyen eszközök beépítésének oka gyenge bélésű falak lehetnek, például gipszkartonból készülhetnek, ugyanakkor nem tudják, hol vannak a profilok, és nincs helye a záróelemek rögzítéséhez.

Ez azonban nem árt, hanem inkább hozzájárul a hő és a meleg levegő akadálytalan eloszlásához, alulról felfelé emelkedve, és a helyiség így több hőt kap az alsó részében.

Meleg lábazat

Az alacsony fűtőberendezések között olyan csodálatos elrendezés van, mint egy meleg lábazat, mint a fenti képen, hasonló a szokásoshoz, csak a magassága 10-15 cm, a felszínen lyukak vannak a levegő keringéséhez.

A fűtés itt a víz segítségével történik, azaz a leggyakoribb vízkör, csak csatornáit egy dekoratív bélés rejti el, amelyet a szoba alsó vízszintes sarkában rögzítenek. A teljes rendszer teljes területe megegyezik az itt telepíthető radiátorok kapacitásával.

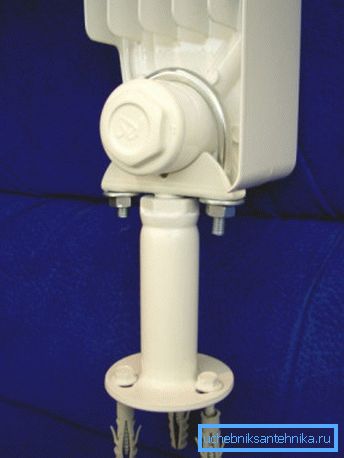

Példa az U alakú fémzsákkal ellátott kötőelemekre

A rögzítéshez három féle radiátorra van szükség a padlózárakhoz, ezek a következők:

  • U alakú fém ív, mint a felső fotó;
  • "Fork", ahol a készülék kihajtja a fogakat (ilyen zárójelek általában egy radiátorral vannak ellátva, így pontosan egyezik);
  • "Lánc", ahol a reteszelőelem kerékpárlánchoz hasonlókat tartalmaz.
Tartó

Képzelje el, hogy egy alsó csatlakozóval rendelkező, padlóra szerelt, kétfém radiátorot kell felszerelnie, ezért elsősorban a fűtőcsöveket tegye ki, hogy könnyen csatlakoztathatók legyenek a készülékhez.

Ehhez a készülék eredeti helyén van felszerelve, nem az alapra csavarva, és szerelvényeket szerelnek be - általában ilyen polipropilén csatlakozások vannak, és enyhe rés van, ami blokkolja a hibákat, de jobb, ha nem engedik meg őket.

A csövek megjelölése és forrasztása után szerelje fel a nem csavarozott készüléket eredeti helyzetébe, és csavarja be a szerelvényeket tömítés nélkül - ez lehetővé teszi, hogy egyértelműen jelölje meg a helyét.

Fűtőtestek egy faházban

Most jelölje meg az egyes lyukakat a zárójelben egy jelölővel, ahol a rögzítőcsavar be van csavarva - általában a rögzítő minden egyes lábánál 2-4 darab van, és vegye figyelembe, hogy minél hosszabb a radiátor, annál több kötőelemre lesz szüksége.

Természetesen, ha a padló fából van, akkor a kötőelemeket egyszerűen csavarokkal csavarozzák, de a kerámia burkolatokhoz és csak a beton esztrichekhez, akkor lyukakat kell fúrni, és ott be kell dugni a műanyag tüskéket, hogy azok illeszkedjenek a tartó tartócsavarjaihoz. A rendszer csatlakoztatásához először rögzítse a fűtőtesteket fixen, majd csomagolja be a tápellátást és a visszacsapó szerelvényeket, majd csak vizsgálatokat hajtson végre, vagyis nyissa ki a vizet a rendszerben, és töltse fel az áramkört vele.

Megjegyzés. Ha ezeket a fűtőtesteket saját kezével fapadlón helyezi el, egyes esetekben a késleltetés túlterhelésének elkerülése érdekében az eszközöket a falra is rögzíteni kell. De ez csak a gyenge szerkezetekre vonatkozik, ahol a késések megbízhatatlan alapot nyújtanak.

következtetés

A beágyazott vagy padlófűtőtesteket általában nem használják ilyen gyakran - sürgős használatuk igénye csak különleges esetekben merül fel (a cikkben említettük őket). Ha azonban ilyen igény merült fel, akkor semmi sem változik a villamosenergia-fogyasztás vagy a kazán teljesítménye tekintetében - minden marad a helyén.
