Panel fűtőtestek - a készülék és a funkciók

A fűtési radiátorok a fűtési rendszer rendkívül fontos elemei, mivel azok a környező hely fűtését végzik. Ezért ezeknek a fűtőberendezéseknek a megválasztását felelősségteljesen kell megközelíteni, és előzetesen ismerni kell azok jellemzőit és típusát.

Ebben a cikkben megvizsgáljuk az egyik legelterjedtebb tervezőpaneles készülék és műszaki paramétereit.

Panel acél radiátorok

A panel radiátorok jellemzői

Általános információk

Az ebbe az osztályba tartozó fűtőberendezések fő szerkezeti jellemzője a hagyományos szakaszok hiánya, az elülső oldal pedig egy szilárd panel formájában készül. Ez utóbbit két acéllemezből állítják össze, amelyek a préselés eredményeképpen megfe- lelnek. Különösen a hővezető csatornák vannak bélyegezve bennük.

Két lepecsételt lemez hegesztésénél vékony panel keletkezik, amelynek vastagsága alig haladja meg az egy centimétert. A radiátor egy vagy több ilyen panelből állhat. Ez a design számos előnnyel jár, de ugyanakkor vannak hátrányai is, amelyeket alább találunk

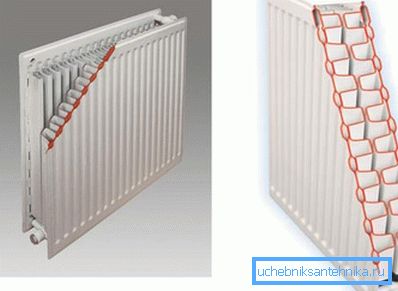

Eszköztervezés

A hagyományos vagy bimetál fűtőtestekkel összehasonlítva az acéllemezek kapacitása csekély. Ennek következtében a fűtési rendszerben a hűtőközeg gyorsan áramlik, és ennek eredményeképpen majdnem azonnali fűtést eredményez.

Már 10 - 15 perc után a panelmelegítés felmelegíti a szobát. Ez a funkció azonban hátrányban van - a radiátorok lehűlnek, amikor a rendszer ki van kapcsolva, amint felmelegszik.

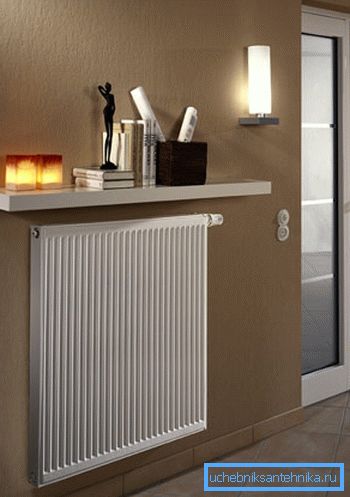

Panel radiátor a helyiség belsejében

Ezenkívül a tervezés egyik fontos jellemzője a levegő konvekciója, bár ez csak a több panelből álló radiátorokra vonatkozik. Ez a funkció a hűtőközeg vezetékei között elhelyezkedő levegőcsatornák jelenléte miatt valósul meg.

Ennek eredményeképpen a készülék nemcsak a ház hőenergiáját sugározza ki, hanem a termikus légáramlás miatt is. Emiatt a tervezési hatékonyság elérheti a 75 százalékot.

Azonban annak ellenére, hogy a radiátorok paneljei kiváló minőségű, kiváló minőségű acélból készülnek, úgy vannak kialakítva, hogy a rendszerben alacsony nyomáson működjenek (legfeljebb tíz atmoszféra) és a hűtőfolyadék hőmérséklete akár 110 Celsius fokig. Ilyen okok miatt általában magán- és többemeletes vidéki házakban használják őket.

Mivel a központosított fűtési rendszerekben a nyomás tíz légkör fölött van, az apartmanok paneljének elemei csak az autonóm fűtési rendszerek elhelyezésére vannak felszerelve.

Figyelj! A központosított fűtési rendszerben nem használható a panel radiátorok, nem csak a nagynyomás miatt, hanem szennyezett hűtőközegként is. A keskeny csatornák gyorsan eltömődnek és az eszköz meghibásodik. Ezért ilyen körülmények között történő munkavégzésnél jobb a kétfém radiátorok használata.

méltóság

Az ilyen típusú elemek előnyei meglehetősen kevesek, az alábbiakban a legfontosabbak:

  • Rendes, meglehetősen egyszerű, de ugyanakkor elegáns design. Továbbá, az ilyen készülékek gyártásánál használt modern berendezések lehetővé teszik a különböző stílusú lehetőségek gyártását, a klasszikustól a minimalizmusig.
  • A készülék fűtési fokának beállítása, mivel a termékek általában elektronikus vagy mechanikus eszközökkel vannak felszerelve.
  • Fokozott hőátadás - amint azt fent említettük, a konvekció elvének használata jelentősen növelheti a hatékonyságot.
Készülék radiátor fűtésére
  • Az ár lényegesen alacsonyabb, mint más típusú elemek. Ez annak köszönhető, hogy maga az acél lényegesen alacsonyabb, mint a réz és az alumínium.
  • Hatékonyság - mivel az eszközök kis kapacitással rendelkeznek, sokkal kevesebb energiát fogyasztanak a hűtőfolyadék fűtése közben.
  • Többfunkciós - a készülék egy hagyományos radiátor és egy konvektor funkcióját is ellátja.
  • A jelentéktelen súly annak köszönhetően, hogy az elemek telepítését függetlenül elvégezheti.
  • A legmegfelelőbb méretű eszköz és a szükséges teljesítmény kiválasztása.

Tipp A panelek megjelenését a szokásos szekcionált elemekhez, például öntöttvashoz is adhatja, speciális panelek beszerelésével. Ezenkívül nemcsak vonzóbbá, hanem hatékonyabbá is teheti őket. A radiátorok paneljei különböző anyagokból készülhetnek, például fából vagy fémből.

Sárga radiátor

hiányosságokat

Ezeknek a fűtőberendezéseknek az előnyei miatt nem nevezhetők ideális radiátoroknak a következő okok miatt:

  • A víz kalapálásának kitettsége az egyik fő oka annak, hogy a panelelemek nem használhatók központi fűtési rendszerekben.
  • A víz savasságának érzékenysége - az acélfelület korróziójának elkerülése érdekében a hűtőközeg pH-értékének stabilnak kell lennie, és a 8.3-9.5 tartományban kell tartania.
  • A panelelemek kezelési útmutatója megtiltja, hogy a rendszer hosszú ideje kiürítse a vizet. Ellenkező esetben a szerkezet belső acélfalai érintkezésbe kerülnek az oxigénnel, ami korrózióhoz vezet.

Ezen okok miatt messze van minden esetben a panel radiátorok beszerzésétől.

A képen - egy oldalsó csatlakozású akkumulátor

A panel radiátor típusai

Az összes meglévő acéllemez radiátorok több csoportra oszthatók.

Különösen a kapcsolat módja szerint kétféleképpen oszthatók fel:

  • Az alsó csatlakozóval ellátott eszközök - az akkumulátorcsatlakozások mindegyike alul található.. Az ilyen kapcsolat akkor megfelelő, ha a fűtőcsövek a padlóban vannak. Ugyanakkor szem előtt kell tartani, hogy ebben az esetben a hőveszteség koefficiens elég nagy.
  • Oldalsó csatlakozással - ebben az esetben a bemenet a tetején található, és az aljzat alján található.. Ez lehetővé teszi a fűtőberendezés egyenletes fűtését. Azonban, ha a kialakításnak számos része van, akkor ebben az esetben jelentős hőveszteség lesz.
Akkumulátor alsó csatlakozással

Mint fentebb említettük, a figyelembe vett radiátorok a panelek számában eltérhetnek. E kritérium alapján a következő típusokba sorolhatók:

Típus 10 Ezek egysoros készülékek konvekciós csatornák nélkül.
11. típus Egy panelből áll, azonban az utóbbiaktól eltérően egy acéllemezzel rendelkezik, amely légáramlást biztosít.
21-es típus A tervezés két panelből áll.
22. típus A készülék két panelet és két lamellát tartalmaz, így a légcsatornák a radiátor mindkét oldalán helyezkednek el.
21-es típus A kialakítás egy három panelből álló három panelből álló acélpanel radiátor, amely a levegő tömegének áthaladására szolgál.

Tipp A fűtőtestek ismeretében nem nehéz a fűtőberendezések megfelelő kiválasztása a fűtött helyiségnek megfelelően.

Panel elrendezés

Az eszközök mérete is változó lehet, ami a következő lehet:

  • Szélesség - 40 - 300 cm;
  • Magasság - 30 - 90 cm.

Ezért a készülék megvásárlása előtt meg kell határozni a fűtőtestek méretét, amelyek a helyiségtől és a rendszertől függenek.

Panel acélgyártók gyártói

Mint tudják, az akkumulátorok minősége nem csak a tervezés típusától, hanem a gyártótól is függ. Ezért nem szabad előnyben részesítenie a kevésbé ismert gyártók legolcsóbb termékeit. A kisebb haszon ahhoz a tényhez vezethet, hogy nagyon hamar megváltozik a radiátorok a saját kezemmel.

Acél radiátor

A következő gyártók paneljei jól ajánlották magukat:

  • Buderus (Németország);
  • Thermoplus (Olaszország);
  • Lidea (Oroszország);
  • Kermi (Németország) és mások.

Ezen túlmenően a termékeket nagyméretű hardverraktárakban is meg kell vásárolni, hogy elkerüljék a hamisítás lehetőségét, és bízzanak abban, hogy az eladó a garanciális kötelezettségek teljesítésében jár el.

következtetés

A panel acél radiátorok több előnnyel rendelkeznek az ellenpárjaikkal szemben, azonban figyelembe kell venni, hogy azok használata bizonyos műszaki jellemzőkre korlátozódik. Ha a fűtési rendszer feltételei megfelelnek ezeknek az eszközöknek, akkor kiváló választás lesz.

A cikkből származó videóból további információkat kaphat e témáról.
