Panel radiátorok: tervezési jellemzők, előnyök és hátrányok,

A klasszikus öntöttvas akkumulátor nem mindig illeszkedik a belső térbe. Természetesen egy gyönyörű képernyővel lefedheti vagy bezárhatja egy függönyt, de az oroszlánrész a hőből egyszerűen nem jut el a szobába. A megoldás ebben a helyzetben fémpanel radiátorok - szokatlanok és kiváló hatékonyságúak.

Stílusos panel radiátor

Tervezési jellemzők

Ha a hagyományos öntöttvas elemek esetében a fűtőelemet külön szakaszokra osztják, akkor a panel felülete szilárd. Acéllemezből készül, amely gyakran hegesztett acéllemez bordákra, így hatékonyabb a helyiség fűtése. Ennek köszönhetően a panel radiátorok fejlett oldalfelülete van, ami javítja a hőátadást.

A levegőnyílások felül és alul vannak kialakítva a konvekció biztosítása érdekében. Ilyen eszközzel a helyiségbe átadott energiának mintegy 50% -a az oldalsó felület hősugárzásából származik, és mintegy 50% -a konvekcióból származik. Vagyis az alulról vett hideg levegő és a már felmelegedett felső lyukakon keresztül kijön. A levegőáramlás irányításához további lemezeket használnak.

A fűtőelem működésének elve

Ellenkező esetben a panel radiátorok működése megegyezik a hagyományos elemek működésével - a forró víz felmelegíti a fémt, és hőenergiát ad a helyiségbe. Egy ívelt acélcső halad át a fűtőberendezésen keresztül, amelyen keresztül a hűtőközeg kering.

Ami a tervezési különbségeket illeti, a panel radiátorok a következőkre oszthatók:

  • konvektor panel nélküli típusok (10-es típus) - a legegyszerűbbnek számítanak, nincs konvektor panel;
  • egy acéllemezzel (11-es típus) - egysoros bordák;
  • 20. típus - kétsoros panel radiátor belső bordák nélkül;
  • 21-es típus - kétsoros is, de van benne egy sor borda is (vagyis konvekció biztosított);
  • 22. típus - 2 sor és dupla belső bordázat;
A 22-es fotó típusú radiátorban
  • 33-as típus - 3 sor és háromszoros belső bordák.
A panelelemek típusai

A panel típusú radiátorok nagyban különböznek (mind magasságban, mind mélységben). Ez lehetővé teszi, hogy fűtőtestet válasszon egy rendes házhoz, és egy nagy ablakos helyiséghez.

A méret széles tartományonként változik.

Ami a fűtőrendszer csöveinek csatlakoztatását illeti, mindkettő oldalsó csatlakozással rendelkezik, és az alsó rész (azaz a fűtőelem alján található tápfeszültség és visszatérő áramlás).

Figyelj! Ez némileg csökkenti a fűtés hatékonyságát, de az ilyen panel radiátorok lehetővé teszik a fűtési rendszer csöveinek teljes elrejtését a padló alatt.

Az alsó csatlakozás lehetővé tette a fűtőcsövek maszkolását

A termosztátot általában egy alacsonyabb csatlakozású fűtőberendezések készletei tartalmazzák (már a radiátoron is). Így lehetséges az akkumulátor működésének széles tartományban történő szabályozása.

Bővebben a panel radiátorok jellemzőiről

A panel fűtőkészülékei némileg alacsonyabbak lehetnek, mint a hagyományos radiátorok (pl. Kétfémes) legjobb képviselői. De teljesen kifizeti a kiváló megjelenését, és a különbség nem olyan jelentős. Ezenkívül számos olyan tulajdonság van, amelyek ismerete nem feltétlenül felesleges.

Az acélpanel radiátorok előnyei és hátrányai

A panelradiátoroknak van egy lenyűgöző előnye:

  • a közvetlen hőátadás és konvekció kombinációjának köszönhetően az eszközök hatékonysága meghaladja a 75% -ot, és a helyiségben lévő hő egyenletesebben oszlik el;
  • az ilyen berendezéseket a hűtőfolyadék csökkentett igénye jellemzi, szemben az öntöttvas elemeket használó fűtőrendszerrel, a víz iránti igény több mint kétszeresére nő;

Figyelj! Ez a funkció is hátrányos - mivel kevés a víz a fűtési rendszerben, a kazánt gyakrabban kell bekapcsolni a hőmérséklet fenntartásához egy adott tartományban. A központosított fűtési rendszerekben az akkumulátorban lévő hűtőfolyadék mennyisége nem játszik különleges szerepet.

  • A panel radiátor ára alacsonyabb, mint vákuum vagy bimetallikus. Ezt azzal magyarázza, hogy az acél jóval alacsonyabb, mint a réz, és a melegítő kialakítása meglehetősen egyszerű.

Természetesen van néhány hátránya, a következők közül választhat:

  • az acél hajlamos a korrózióra, és általában nagyobb a követelmények a hűtőközeg minőségére. Különösen a savasságot normál szinten kell tartani (a pH nem haladhatja meg a 9,5-et);
A pH nem haladhatja meg a 9,5-et
  • Javasoljuk, hogy a panel radiátorokat ne hagyja hosszabb ideig víz nélkül. Az a tény, hogy az acél rozsdásodik a levegővel;
  • ezek a fűtőberendezések csak olyan rendszerekre alkalmasak, ahol a szokásos nyomás és a hűtőfolyadék hőmérséklete nem haladja meg a 110 ° C-ot;
  • nem tolerálják a víz kalapácsát.

A panel radiátor felszerelése

Maga a folyamat kissé eltér a hagyományos akkumulátor telepítésétől.

Az utasítás az alábbi pontokat tartalmazza:

  • Először ellenőrizni kell, hogy a küszöb nem túl közel van a felső konvekciós rácshoz. Ha a távolság 7 cm-nél kisebb, akkor a radiátor rosszabb lesz a helyiség felmelegítésére;
A konvekció az ablakpárkány közvetlen közelébe kerül

Figyelj! A gyártóknak javasoljuk, hogy válasszanak egy 10% -kal erősebb készüléket, ha a padló és az ablakpárkány hézagai kisebbek, mint 10 cm.

  • akkor a konzolok a falra vannak helyezve, és egy radiátorral vannak ellátva;
  • Továbbá a radiátor a falon rögzített konzolokra van helyezve. Ugyanakkor a fűtőberendezésből származó csomagolás még nem teljesen eltávolítva, hanem csak azokon a helyeken, ahol a szállító és kisülő csővezetékek csatlakoztathatók;

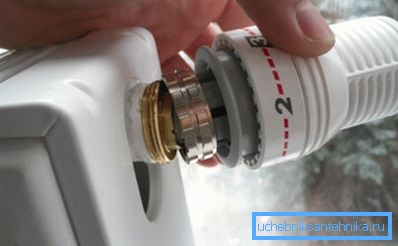

  • Ha a kapcsolat kézzel történik, a következő lépés a Mayevsky daru a képernyő tetején és a termosztát (a radiátorhoz mellékelve is) felszerelése;
A termosztát behelyezése
  • dugók vannak telepítve.

Végül a fűtőberendezésből származó csomagolást csak a helyiség befejezése után távolítják el. Ennek következtében nem szükséges a portól tisztítani, és a felület karcolódásának kockázata alacsonyabb lesz.

A leggyakoribb telepítési hibák a következők:

  • vízszintes eltérés a telepítés során. Ennek eredményeképpen a készülék hőteljesítménye alacsonyabb lesz, mint a gyártó által megadott;
  • ha a padló és a panel radiátor alja közötti rés túl nagy, a szoba alsó részében lévő levegő túl hűvös lesz, ez kellemetlenséget okozhat;
  • Szigorúan tilos festeni a fűtést fémfestékekkel (ez rontja a készülék hőátadását), és a levegő kipufogó eszköz kimenete is gyakran festett.

Ami a hőteljesítmény kiválasztását illeti, egyszerűen kiszámolhatja a helyiség térfogatát köbméterben és megszorozni 41-gyel. Az így kapott szám jelzi a szükséges teljesítményt wattban a szoba fűtéséhez. A fűtési panel fűtőtestek műszaki jellemzői feltétlenül tartalmazzák ezt a paramétert, így az a fűtőberendezés dokumentációjából származhat.

Jellemző a népszerű panel radiátorok számára

Összegezve

A panelmelegítők nagyon különböznek a szokásos szekcionált fűtőtestektől. Az ilyen fűtőkészülékek stílusosak és minden belső térben jól néznek ki, és az alacsonyabb kapcsolat lehetősége sokat ér.

Ami azt illeti, hogy melyik panel radiátorok jobbak, akkor javasolhatjuk, hogy válasszon a belső bordákkal rendelkező modellek közül, amelyekben a hőenergiát kétféleképpen hajtják végre.

A cikk videója bemutatja az acéllemez radiátor készülékét.
