Radiátor profil: alkalmazások és telepítési módszerek

23-06-2018
Fűtés

Mi használható alumínium radiátor profil? Milyen típusúak találhatók az értékesítésben? Hogyan lehet megszervezni a hűtőbordát a fűtőberendezésből vagy chipből? Próbáljunk ezekre a kérdésekre válaszolni.

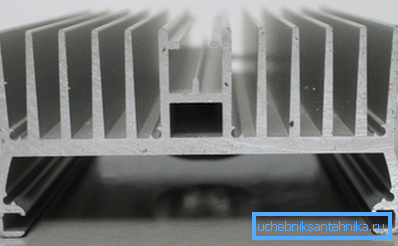

Hősünk alumínium profil a hűtőborda szervezéséhez.

Mi az?

Alumínium profil - a radiátor egy lemez vagy csatorna, amely további peremmel rendelkezik a hűtőborda területének növeléséhez. Ez alumínium, amelyet nagymértékben használnak a radiátorok anyagaként, mivel nagy hővezető képességgel (négyszer akkora, mint az acél vagy öntöttvas) és a viszonylag alacsony fémköltség miatt az alumínium-oxid termelésének egyszerűsége és alkalmazkodóképessége miatt.

Mennyibe kerül egy fém hővezető képessége a hűtőborda hatékonyságára? Tegyünk példát a fűtés területén: azonos méretű, réz-alumínium konvektor hőteljesítménye körülbelül kétszer akkora, mint egy kerek öntöttvas radiátoré. A különbség az első fűtőelem finomabb fűtésének köszönhető.

Alkalmazási területek

Hol van a profil - a radiátor masszívan használatos? A képtelenséget két területnek nevezhetjük.

LED szalag

Gazdaságos és hideg fényforrásként helyezkednek el. Ez a vélemény nagyrészt a következő: a LED-ek sokkal gazdaságosabbak, mint az izzók, a halogén és a kompakt fénycsövek. Azonban nem szabad úgy gondolni, hogy az elfogyasztott villamos energia teljesen átalakul: a LED hatékonysága messze nem 100%.

Fényforrás hatékonyság
Izzólámpa 2%
Kompakt fénycső 7,5%
Elektronikus előtétes fénycső 12.5
fénykibocsátó dióda 45-50

Felhívjuk a figyelmet: a 5630 LED-es viszonylag új vonalának hatékonyságát adtuk meg, az idősebb és gyakoribb 5050 és 3528-as értékeknél pedig sokkal nagyobb az energiafelhasználás és az energia kibocsátása.

A különböző generációk LED-jeit könnyen meg lehet különböztetni a kristály alakjával és méretével.

Maguk a LED-ek mellett vannak áramkorlátozó ellenállások a szalagon, ami enyhén csökkenti a hatékony hatékonyságot. Ahol az elhasznált villamos energia többi része eltűnik, nem nehéz kitalálni: teljesen hővé alakul.

A modern szalagok teljesítménye 18-24 watt / méter. Ez abszolút értelemben kicsit; Azonban a kis hőcserélő terület miatt a 9-12 wattos hő hatására a kazetta meglehetősen súlyos hőmérsékletre melegedik.

Eközben a LED csík melegítése korlátozó tényező. A LED-ek működési hőmérsékletét szigorúan korlátozza a gyártó.

A modern LED-ekre vonatkozóan 30 - 50 ezer óra erőforrás csak a következő hőmérsékleteken érvényes:

  • 3528 LED-ek sorához - legfeljebb 65 C;
  • 5050 - 65 C-ig;
  • 5630 - tól 80 ° C-ig;
  • 5730-05-ig - 80 ° C-ig;
  • 5730-1 - 80 ° C-ig

A hőmérséklethatár túllépése a félvezető elemek gyorsuló lebomlását eredményezi; minél magasabb a hőmérséklet, annál alacsonyabb a tényleges élettartam.

Az alumínium radiátor a passzív hűtőborda működését végzi a szalaghoz: drámaian növeli a hőátadási területet, csökkentve a LED-ek fűtését.

A szalag felhelyezése a profilra növeli annak élettartamát.

Hivatkozás: a gyártók erősen javasolják az összes kazetta alumínium radiátorra történő felszerelését, 14 watt / méter kapacitással.

Mik a radiátorok a LED csíkokhoz?

Az értékesítés során a következő típusok találhatók:

  1. szögletes. Rendszerint a finák jelentéktelenek; a profilszakasz L alakú. A radiátor gyakran van egy diffúzorral, amelyet úgy terveztek meg, hogy megakadályozza a szem fáradtságát pontszerű fényforrással;
  2. Beépített. Szakasz - U alakú; a bútorok hornyaiba, a gipszkarton mennyezetekbe, a különféle résekbe vannak szerelve. És itt gyakran a diffúzorok szerepelnek a gyári csomagban;

Ügyeljen arra, hogy a diffúzor 25-40% -kal csökkenti a fényáramot. A szoba megvilágításának kiszámításánál ne felejtsd el módosítani.

  1. Fuvarlevél a profil mennyezetre és falra szerelhető.
Számos profilváltozat a LED csíkok számára.

A mérsékelt (legfeljebb 20 wattos) teljesítményű LED csíkok hűtőrész ára 70 és 200 rubel között mozog.

Microchips

Mivel a többrétegű forgácsok gyártási folyamata csökken, a tápfeszültségük folyamatosan csökken, de az általuk fogyasztott áram folyamatosan növekszik. Sajnos a nagy áramkörök hőelvezetése növekszik. Ezt a tendenciát leginkább a központi feldolgozó egységek és a GPU (videokártya-chipek) példája mutatja.

Adunk néhány számot:

  • Egy tipikus Pentium 3 processzor hőcsomag 600 MHz frekvenciával 43 watt volt;
  • A modern Core processzor Core i7-4790K - tipikus hőelvezetés már 88 watt, csúcs - 130;

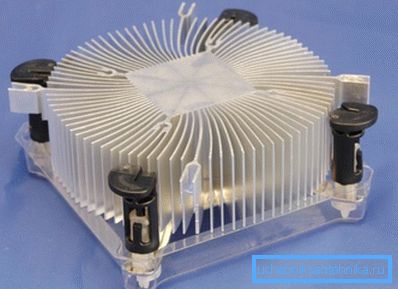

A modern processzor hűtőrendszere.
  • Az NVidia GeForce 256 videokártya, amelyet tizenöt évvel ezelőtt jelentettek be, 24 wattos hőelvonással rendelkezett;
  • A modern csúcs - a Ge Force GTX 980 Ti - 250 W-ot melegít.

Természetesen a hőelvezetés problémája is emelkedik itt.

Alumínium profil különböző alakú radiátorok számára, különböző aljzatokkal és alakokkal, hűtésre:

  • Központi feldolgozó egységek;
  • Grafikus processzorok;
  • Észak- és Dél-híd mikroáramkörök (a modern alaplapokon egy chipset-chipset alakítottak át);
  • Kulcs tranzisztorok teljesítménystabilizátorok;
Modern alaplap radiátorral a chipset és a tranzisztorok hűtéséhez.
  • Számos vezérlő chip router, kapcsoló stb.

felszerelés

A radiátor alakok sokfélesége ellenére nagyon sokféle módon telepíthetők.

A LED-csíkok radiátorjai leggyakrabban egy hagyományos, összkomponensű ragasztóanyaggal vagy szilikon tömítőanyaggal, valamint önmetsző csavarokkal vannak felszerelve. A szalag önmagában ragasztóréteget alkalmaz a gyártó által a rögzítéshez.

A központi és grafikus processzorok radiátorai rugós terheléseket és csavaros mechanizmusokat használnak a megbízható rögzítéshez. A legtöbb esetben ventilátor van felszerelve a radiátoron.

Végül a forró ragasztót gyakran használják arra, hogy a radiátorprofilt a tápegységek tranzisztoraira telepítsék, mivel a tábla lyukai hiányoznak a rugós rögzítéshez. A használatára vonatkozó utasítások meglehetősen szabványosak: a ragasztót a tranzisztorok felületére alkalmazzák, majd a radiátor 2-3 órán keresztül mérsékelt erőfeszítéssel nyomja őket.

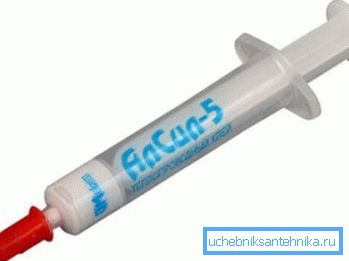

A fotó - hazai termoglún Alsil-5.

következtetés

Reméljük, hogy rövid bemutatónk tájékoztató jellegű lesz az olvasó számára. Mint mindig, a cikkből több információt kaphat a videóról. Sok szerencsét!
