Radiátor teljesítmény. a működés elve. a hőátadást

A fűtőtest teljesítménye pontosan az a paraméter, amely meghatározza, hogy a készülék mennyire hatékonyan felmelegíti a környező levegőt. A fűtési rendszer rekonstrukciójának megtervezése során elsajátítani kell az ilyen termékek teljesítményének kiszámításának módszerét, mivel sem a felesleges, sem a teljesítményhiány elfogadhatatlan.

Ahhoz, hogy a házat hővel lehessen melegíteni, az optimális hőelvezetést választania kell.

Akkumulátor hőelvezetése

A radiátor működési elve

A működési paraméterek kiszámítása előtt meg kell értenünk, hogy a fűtőelem működik, és milyen értéket kell kiszámítanunk annak hatékonyságának értékeléséhez.

A radiátor (függetlenül attól, hogy vízzel vagy elektromos hűtőfolyadékkal rendelkezik-e) egy meglehetősen egyszerű elv szerint működik:

  • A készülék belsejében olyan tartályok vannak, amelyekben a fűtött hűtőközeg kering.. A forró anyag felemelkedik, a lehűlt - leesik, mert a folyadék folyamatosan mozgásban van.

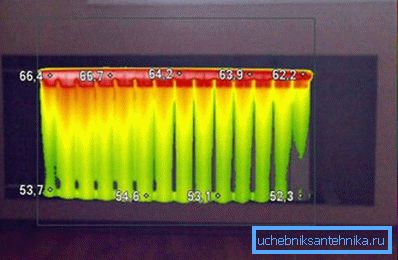

Hűtőközeg eloszlás a készülék belsejében

Figyelj! Az elektromos készülékekben a fűtés a fűtőtestben, a kazánban vagy a kemencében lévő vízeszközökben történik, de ebben az esetben a különbségek jelentéktelenek.

  • Mozgás közben a hűtőközeg érintkezésbe kerül a tartályok falával, így nekik hőt adnak nekik. Ebben az esetben, minél hosszabb az érintkezési idő és annál nagyobb a hőmérsékletkülönbség, annál nagyobb a hő, amit a folyadék felszív.
  • Belülről fűtött, a falak viszont hőenergiát kölcsönöznek a környezetbe, a levegőt melegítve.
  • A hőátadás hatékonyságának növelése érdekében a radiátorok bordák formájában készülnek., növeli a levegővel érintkező felületet. Néha további fémlemezeket rögzítenek a felületre - ezek szintén a hőátadás felgyorsítására szolgálnak.
Hőáramlás konvekciója a helyiségben

Figyelj! A hőcserélő bordák jelenléte serkenti a konvekciót - a forró levegő mozgását a lemezek között. Így két fűtési elv kombinálható: radiátor és konvektor.

Erős radiátorok - acél, öntöttvas, alumínium, kétfémes stb. - azt határozza meg, hogy hány energiát tudnak adni a környezetnek egységnyi idő alatt. Az elemek fűtésére vonatkozó útlevelekben ezt a paramétert leggyakrabban előírják.

Az optimális hőátadó készülék kiválasztása nagyon fontos:

  • Központi fűtési rendszerekben a túlmelegedés a helyiség túlmelegedéséhez vezet. Ennek következtében el kell viselni a további szellőztetés vagy a termikus szelepek beszerelésének költségeit - maga a mikroklíma súlyosan romlik.
  • Ha a telepített eszközök teljesítménye nem elegendő, akkor a képességük határain belül kénytelenek lesznek dolgozni. Ez egyrészt jelentősen csökkenti a termék élettartamát, másrészt időszakos "alátámasztást" eredményez, amikor a helyiség hőmérséklete jelentősen csökken, a forró vízforraló minden erőfeszítése ellenére.
Ha a helyiségben nincs energia, akkor akkor is hideg lesz, ha a rendszer a lehető legmagasabb
  • Ezen túlmenően, nagy terhelés esetén az eszköz kíméletlenül meghibásodhat. Ez különösen igaz az elektromos modellekre, mivel az olajradiátor teljesítményét körülbelül 20-25% -os szélességgel kell kiválasztani.

A hőátadást befolyásoló tényezők

Ha elemezzük a gyártók és a szakemberek információit, akkor láthatjuk, hogy például az alumínium radiátorok fűtési teljesítménye lényegesen magasabb, mint a régi típusú öntöttvas típusoké.

Ennek oka a tervezési és anyagi különbségek:

  • Először is minél nagyobb az akkumulátor belső térfogata, annál hűtőfolyadék lép be, és annál több energiát fog adni. Ezért teljesen logikus, hogy egy nagy eszköz hatékonyabban fog melegedni, mint egy kompakt (más dolgok egyenlőek, természetesen). Az ár is különbözik, és nem csak azért, mert az elemek előállításához felhasznált anyagok költségei különböznek.

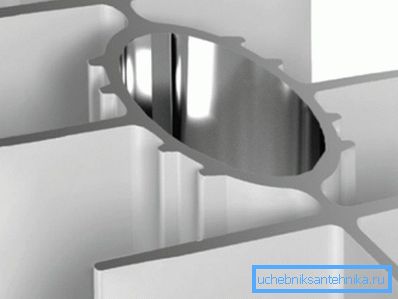

Az alumínium radiátor belső ürege
  • Másodszor, a teljesítmény a bejövő hűtőközeg hőmérsékletétől függ: minél melegebb a víz, annál több hőt képes lesz kihúzni.
  • Harmadszor, minél jobb az anyag hőt termel, annál nagyobb a hőátadás. A mutató szempontjából a legkevésbé hatékonyak az öntöttvasból készült termékek, és a réz, alumínium és bimetallikus modellek versenyeznek vezető pozíciókban.

Figyelj! Átlagosan az alumínium radiátor egyik szakasza nagyobb, mint a kétfémes (alumínium + acél vagy alumínium + réz) szerkezeteké. A gyakorlatban azonban a gyártási technológia árnyalata is fontos, ezért ez a függőség nem szó szerinti.

Fényképek különálló részből

Összehasonlításképpen, az alábbiakban különféle típusú fűtőtestek táblázata látható. Részletesebb információk a fűtőelemek egyes típusainak hőhatékonyságáról a cikkben megadott ábrákon találhatók.

A radiátor típusa Egy szakasz hőteljesítménye, W Hőhordozó térfogata egy szakaszban, l
Alumínium, középső távolság 500 mm 183 0.27
Alumínium, közepes távolság 350 mm 139 0,19
Bimetál, közepes távolság 500 mm 204 0.2
Bimetál, középső távolság 350 mm 136 0.18
Öntöttvas, közepes távolság 500 mm 160 1.45
Sárgaréz, 300 mm-es távolság 110 1.1

Meg kell jegyezni, hogy az acélfűtés radiátorok, amelyek panelszerkezettel rendelkeznek, az egész terméken jelennek meg, míg a szekcionált szerkezeteknél az utasítás gyakran két értéket tartalmaz: szakaszos hőteljesítmény és ugyanaz a paraméter a teljes fűtőtest számára.

Az acél radiátorok teljesítménye: a számok a Kermi 11, 22 és 33 típusú termékekre vonatkoznak.

Az energiafogyasztás számítása

Számítási módszerek

Az elemek áramellátáshoz történő kiválasztásához először ki kell számolnunk, hogy a szoba mennyi hőt fogyaszt.

Ezt többféle módon lehet elvégezni, így itt a leghatékonyabbak:

  • Először ki kell számolnunk a helyiség térfogatát, a terület magasságát megszorozzuk.
  • Ezután meghatároztuk a hő alapvető szükségletét a térfogat 41 wattos együtthatóval való szorzásával.

Figyelj! Ez az érték az Orosz Föderáció európai részén érvényes. A déli és az északi régióknak megvan a saját színvonala, hiszen az éghajlat jelentősen eltér.

  • A kapott értéket úgy kell beállítani, hogy kompenzálja a hőveszteséget. Ehhez adj hozzá 100 watt ablakot és kb. 200 wattot a bejárati ajtóhoz.
  • Van egy másik megközelítés a hőveszteségek kiegyenlítésére: pl. Egy ablakkal és egy külső falral 20% -kal, két ablakkal és két külső falfelület hőfogyasztásával - további 25% -kal - 30% -kal növeljük a radiátorok használatát.
A hőveszteség módosításai

Ezt követõen használja a kapott számot a szükséges fûtõszám kiszámításához. Ehhez oszd meg azt a fűtőtest egy részének erejével, és fordítsa le az eredményt egy egész számra.

A szakaszok számának egy egyszerű példával történő kiszámítása

Próbáljuk kitalálni, hogy a gyakorlatban hogyan teheti meg a számítást.

A kiindulási adatok a következők:

Alumínium termék 500 mm-es távolságban
  • A szoba területe 16 m2.
  • Mennyezetmagasság - 3,5 m.
  • Egy ablak, egy külső fal.
  • A szekcionált akkumulátorokat 500 mm-es tengelyirányú távolságban tervezik (az alumínium radiátor rész 139 W-os teljesítménye).
  • A képernyők nem lesznek telepítve.

A számítási módszer a következő:

  • Határozza meg a kötetet: 16 x 3,5 = 56 m3.
  • Számítsa ki a hőigényt: 56 x 41 = 2296 watt.
  • Bemutatunk egy módosítást az ablakok és a külső falak jelenlétére: 2296 + 2296х0.2 = 2755,2 watt.
  • Számoljuk a szakaszok számát: 2755.2 / 139 = 19.8.
Minél nagyobb a helyiség, annál több fűtési pontnak kell lennie

Ennek megfelelően az alumínium radiátor legalább 20 szekcióját kell felszerelnünk. Ideális esetben 10 borda két panelet kell vásárolnia, amelyek az ellenkező falakra helyezik őket az egyenletes fűtés érdekében - akkor a fűtési rendszer teljesítménye elegendő lesz ahhoz, hogy optimális mikroklíma maradjon ebben a teremben.

következtetés

A szoba területének ismerete és az 1 m2-es radiátor kapacitás kiszámítása érdekében képesek vagyunk felvenni a fűtőtesteket, amelyek a ház kényelmes hőmérsékletének biztosításához szükségesek. Természetesen az akkumulátort mindig olyan teljesítményszinttel látja el, amely manuálisan vagy automatikusan módosítja a munkáját, de itt még mindig nem végezhető számítások nélkül. További információt az elemek hőátadásának meghatározására szolgáló módszerről a cikkben leírt videó megtekintésével olvashat.
