Radiátor termosztátja: felhasználási cél, típusok, beépítési

02-10-2018
Fűtés

Mikor és mi a termosztát a radiátorokhoz? Milyen eszközei vannak a modern piacnak? Hogyan helyesen telepítse a termosztátot? Anyagunkban megpróbálunk választ találni ezekre és néhány más kérdésre.

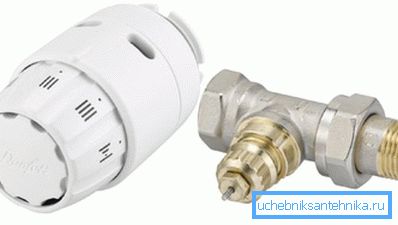

Termosztatikus készlet radiátoros vízmelegítéshez.

Mi az?

A termosztát olyan eszköz, amely bármilyen médium állandó hőmérsékletét fenntartja.

A fűtést illetően kétféle eszközcsoport létezik:

  • A béléses eszközök permeabilitásának beállítására a vízfűtési rendszerekben kerül sor;
  • Tervezték, hogy kapcsolja be és ki az elektromos fűtőelemek függően környezeti hőmérséklet termosztátok megjósolhatóan alkalmazható különböző típusú elektromos fűtőtestek - konvektorok, olaj radiátorok, kábel és a film meleg padlók.

Megjegyzés: az azonos osztályú eszközök működése különböző fizikai elveken alapulhat. Részletesebben megismerkedünk velük a cikk megfelelő részében.

Miért van rá szüksége?

A fűtési rendszerekben alkalmazott termosztátok használatának célja ugyanis csak kettő:

  1. A kényelmes levegő hőmérsékletének fenntartása teljesen automatikus üzemmódban, a tulajdonos beavatkozása nélkül.
  2. Energiatakarékosság (elektromos és termikus).

Amikor az időjárási viszonyok romlanak (az utcahőmérséklet csökken, a szél növekszik), az épületburkolaton áthaladó hőátadás nő; miközben a levegő a helyiségben hűl, a termosztát növeli a melegítők hőteljesítményét. A helyiség túlzott fűtésével nincs szükség túlzott szellőzésre: maga a termosztát csökkenti a hőátadást a kívánt szintre.

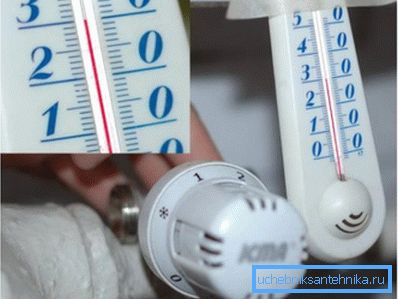

A termosztát stabilizálja a helyiség hőmérsékletét.

Osztályozás és eszköz

Most kezdjük megismerni a különböző termosztatikus eszközöket.

Termosztatikus szelep

A vízfűtési rendszerek különböző típusú termikus fejekkel együtt használják. A szelep működtetése csökkenthető a hűtőközeg áramlásának a fűtőberendezésen keresztüli áramlásának korlátozására.

Szerkezetileg erősen hasonlít egy fojtótekercsre, ami viszont a csavarszelep módosítása:

  • A rúd működtetője a szelep - lapos vagy kúpos;
  • A szelep leereszkedik a nyeregbe és teljesen vagy részben blokkolja a víz áramlását a lyukon keresztül.

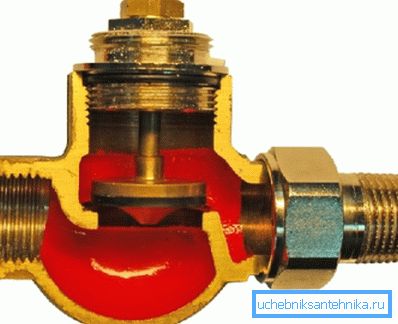

A készülék termosztatikus szelep.

A csavaros szelephez hasonlóan a termosztatikus szelep magában foglalja a közeg mozgatását a testében csak egy irányban: a hűtőfolyadéknak csak a nyereghez kell áramlani, és kizárólag alulról kell lennie. A hűtőközeg mozgásának irányát mindig a testen lévő nyíl jelzi.

A szabályozó szelepek ezen elemének különbsége a fojtószeleptől, hogy a rúd nem egy csavart, hanem egy külső szabályozót - termosztatikus fejet hajt.

Palástja Thermal Head

A modern piac által kínált termikus fejek abszolút többsége ilyen típusú. Méltósága meglehetősen megfizethető áron kezdődik, körülbelül 400 rubel. A termosztatikus fújtatófej nem illékony; működését korlátozza a szelep átjárhatóságának folyamatos beállítása, miközben fenntartja a tápközeg beállított hőmérsékletét ciklikus ingadozások nélkül.

A működtetés elve néhány folyékony és gáznemű anyag jelentős hõmérséklet-expanzióján alapul: a fújtatóanyag tartalma (hullámos csõ a készülékházban) felmelegszik és megnyomja a szelepszárat.

A fújtató hosszának hűtése és csökkentése esetén a visszatérő rugó jön létre. A hőmérsékletet egy normál menet határozza meg, amely a szárat a fújtatóhoz képest elmozdítja.

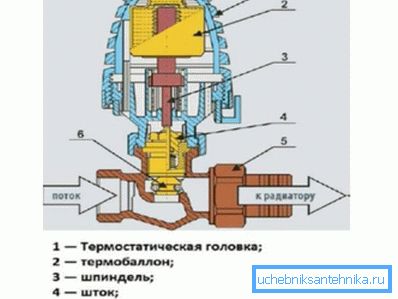

A készülék fújtatójának termofeje.

Megjegyzés: Az ilyen típusú fejek felszerelhetők egy külső hőérzékelővel egy kapilláriscsőre, amelyen keresztül a termikus érzékelőn átterjedő munkamennyezet belép a fújtató üregébe.

Elektronikus termikus fej

Az elektronikus radiátor termosztátok sokkal összetettebbek:

  • A hőelem felelős a külső hőmérséklet rögzítéséért - egy hőérzékelő, amely két egymástól eltérő vezetékből áll, sorba kapcsolva. Ha a közöttük lévő érintkezőket különböző hőmérsékletre melegítik, az áramkörben állandó gyenge áram keletkezik; annál nagyobb a hőmérsékletkülönbség, annál nagyobb az értéke.

Érdekes, hogy annak ellenére, hogy az elektronikus termikus fej elhelyezni az új high-tech megoldások, az alapelve munkájuk termoelektromos hatás (Seebeck-effektus) fedezték fel közel két évszázaddal ezelőtt.

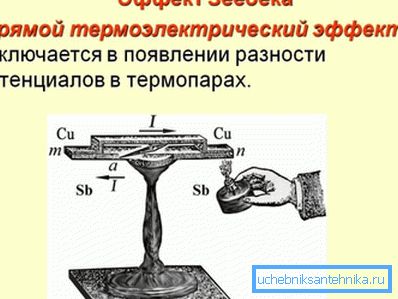

A hőelem működési elve csaknem kétszáz évvel ezelőtt nyílt meg.
  • A termosztatikus szelepet kis teljesítményű szervomotor hajtja. A sebességváltónak köszönhetően az általa fogyasztott áram 100 mA-re korlátozódik, ami lehetővé teszi a normál kompakt galvanikus cellák (lapos vagy világító elemek) használatát elemekként.
  • A hőelem-adatfeldolgozást mikrokontroller végzi. Lehetővé teszi a napi és (néha) heti hőmérsékleti ciklus programozását: például éjszaka, amikor a hőigény minimális, a helyiség hőmérséklete 2-3 fokkal csökkenthető.

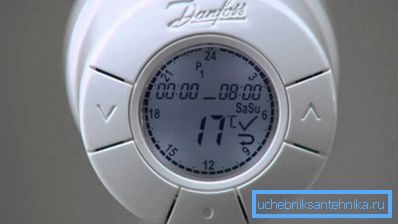

Programozható elektronikus hőfej.

Hogyan hasonlítanak össze a fújtatók és az elektronikus hővezetők árai? Itt van egy kivonat a Danfoss termékek árlistájából:

modell leírás Kiskereskedelmi költség, rubel
RAW 5010 Csillapító eszköz folyadéktöltéssel 698
RA 2945 Bellows készülék gázzal töltött érzékelővel 735
Élő öko RA Elektronikus programozható eszköz 2350

Elektromos berendezések termosztátok

A hőszigetelt padló, az elektromos konvektor vagy a termosztáttal ellátott olajradiátor állandó erővel működik; a hőfogyasztást a készülék időszakos leállítása korlátozza. A termosztát szerepe a bimetál lemezeket szolgálja - két eltérő fém rugalmas érintkezése különböző hőtágulási együtthatókkal.

Amikor elér egy bizonyos hőmérsékletet, a bimetál lemez deformálódik, megnyitja a kapcsolatot, és megszakítja a fűtőelemek tápellátását. Amint lehűl, az eredeti kapcsolatfelvételi formanyomtatvány visszaáll, majd a tápegység újraindul. A bimetál lemez és a terminál közötti távolság beállításával beállíthatja a termosztát hőmérsékletét.

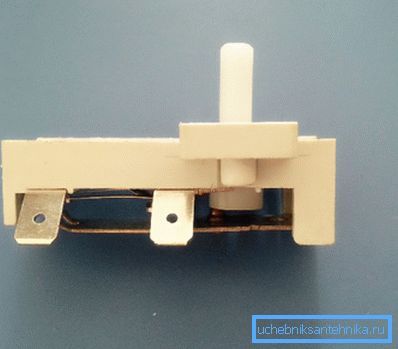

Állítható bimetál termosztát.

Egyszerű design biztosítja a tökéletes olcsó készülék, de ez is korlátok közé szorítja a maximális átfolyó áram termosztát: A háztartási készülékek számára 16 amper, feszültségen, amely megfelel a 220 V-os elektromos teljesítménye mintegy 3,5 KW.

Megjegyzés: a hőelem beépíthető a készülékbe vagy a távvezérlőbe. Így az elektromos padlófűtést rendszerint távérzékelőként használják, az esztrichbe vagy a bevonat alatt.

felszerelés

Milyen szabályokat kell betartani a termosztátok fűtésre történő felszerelésével a saját kezével?

Annak ellenére, hogy különbözik a készülékeszközök, az utasítás univerzális:

  • A termosztatikus fej- vagy hőmérsékletérzékelőt a radiátor felfelé irányuló áramlásán kívül vagy a csatlakozásokon kívül kell elhelyezni. Ez általában a fej vízszintes beépítésével érhető el; a távérzékelő a helyiség bármely részébe helyezhető.

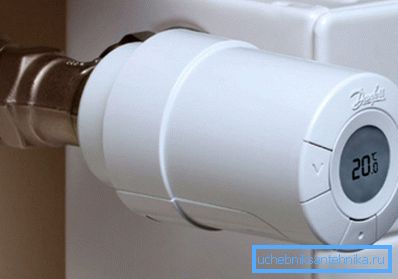

A termikus fej vízszintes felszerelése megakadályozza a forró levegő melegítését.
  • Javasoljuk, hogy a készüléket a világosan megvilágított területre helyezze.. Közvetlen napfény felmelegíti az esetet és a hőmérséklet-érzékelőt, ami befolyásolja a kalibrálás pontosságát.
  • A termosztatikus szelepek, mint bármelyik fojtószerkezet, feltételezik, hogy megkerülik a radiátor csatlakozását. Ha a fűtőtestek sorozatban vannak csatlakoztatva, az egész áramkör korlátozott lesz.

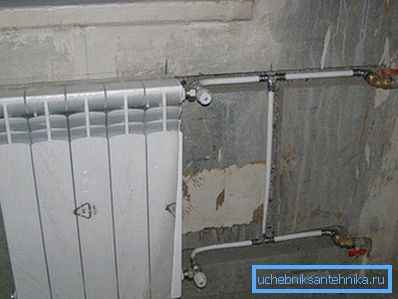

A képen jól látható a jumper a fojtott eszköz előtt.

következtetés

Reméljük, hogy a modern piaci ajánlatok miniatűr áttekintése érdekesnek és hasznosnak tűnik az olvasó számára. További anyagok, mint rendesen, felajánl egy videót ebben a cikkben. Sok szerencsét!
