Radiátorkötés - sémák és dokkolás

A fűtőkészülék összekapcsolása új játékost játszik a játékkal. A radiátor a csövekhez illeszkedik, új dugóval és szabályozó darukkal van felszerelve - ez minden, már a játékban van.

De a hangos egyszerűség csak akkor működik, ha minden rendben van, a hűtőfolyadékok a megfelelő irányba haladnak a radiátoron, a radiátorok maguk is felszerelnek szerelvényeket, és teljes mértékben megértik a kompatibilitási problémákat, a kapcsolatokat tudással lezárják.

Kompetens beviteli tervezés.

Egyszerű folyamat, de tudás szükséges

Ahhoz, hogy megértsük a folyamat helyességét, részekre osztjuk.

Az egész utasítás a következő:

  • A rendelkezésre álló rajzok radiátorok csatlakoztatására - választunk;
  • Különböző típusú elemek és szerelvények kompatibilitása - ellenőrzés;
  • Csatlakozó csövek - dokkoló.
A rendszer ismerete - megoldotta a problémát!

Információért! Ezenkívül figyelembe kell venni a radiátor térbeli elhelyezésének általános szabályait, mivel azok elhanyagolása jelentősen csökkentheti az akkumulátor hatékonyságát.

Általános fogalmak

Az akkumulátorok elhelyezésére vonatkozó egyszerű szabályok megsértése elháríthatja a pántálás minden további szakaszát, csökkentve egy kapcsolási hatékonyságot 25% -ra.

Tehát:

  • Az ablakpárkány távolsága nem lehet kevesebb 10 cm-nél;
  • A padlótól a radiátor alsó széléig tartó távolság nem lehet kevesebb 12 cm-nél;
  • A radiátor nem helyezkedik el a falhoz közel, a köztük lévő minimális rés 20 mm legyen;

Az Ön információiért! A dugaszoló szerelvény készletei tartalmazzák a szekcionált elemek tartóit, a panelek pedig a radiátorral vannak ellátva. Eredetileg az előírt időtartamra tervezték.

De a mi ember vágya arra, hogy pénzt takarítsunk meg és mindent megtegyünk a maga módján teszi őt. Egy másik trükk, amely emlékeztet a rés szükségességére - egy fólia reflektorral ellátott fűtőtestet ragasztanak a falhoz az akkumulátor alatt, és rés van rá és a radiátor között.

Nem messze, nem közel, nem magas, nem alacsony.
  • Legyen óvatos az elem alatt lévő fülke alatt. A fűtőtest elrejtésének vágya a hatékonyság és a hőátadás elvesztéséhez vezethet. Az esztétika szerelmeseinek egy kérdéses ár lehet 10% -os hőátadás félig nyitott fülkében és 20% zárt zátonyokban.

Meg fogjuk érteni a rendszereket

Fontos, hogy helyesen bejusson a radiátorba a rendszerbe. A házakban, kis lakóházakban két fűtési rendszer létezik. A lakóházakban, mint általában, egy lehetőség.

Itt vannak:

  1. Egycsöves kialakítás;
  2. Kétcsöves rendszer.

Egycsöves rendszerrel a kazánból származó víz a teljes kazánból a kazánból, az elemekből, egy csövön át a kazánba kerül.

Nehéz megmondani, hogy mi a fejlesztési mérnökök kezdeti ötlete ennek a programnak, de számos hátránya van:

  • A nyomás alatt lévő víz vagy hőhordozó betáplálódik a felső pontra, és az öntözés leesik. A felsõ helyiségekben vagy padlókban a levegõ hõmérséklete magasabb lesz, mint az alacsonyabbaknál;
  • Gyakorlatilag nincs folyamatszabályozás. Egyszerű felszereléssel beállíthatja a számított értéket a hűtőfolyadék számára, de az alsóbb szintekre nincs ok;
  • A helyi és az egész felszállás sürgősségi munkája sok problémát okoz. Meg kell szakítani a felemelőt vagy a házat.

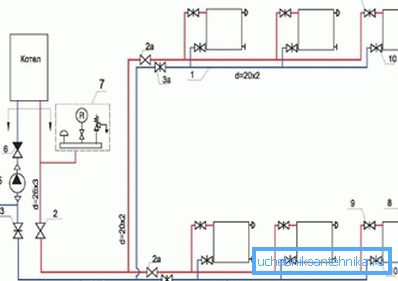

A kábelezés optimális fotózása.

Az Ön információiért! Mondván, hogy nincs szabály a folyamatról, kissé távolodtunk az igazságtól, most vannak olyan komplex rendszerek, amelyek lehetővé teszik a folyamat szabályozását. De nagyon költségesek és csak önálló kazánházak számára készültek.

A kétcsöves kialakítás egyszerűbb és megbízhatóbb. A hűtőközeget egy csövön keresztül táplálja, a hűtött víz átmegy a másik oldalon.

Két kapcsolódási lehetőség közül választhat:

  • Az első - a vezetékek és elvezető csövek, egyrészt letelepednek;
  • A második vezető cső egy irányba kerül, a kisülés pedig a másik oldalra kerül. Ez a rendszer alkalmazható a hosszú és alacsony elemek, általában a padló típusára, a kiváló minőségű hőelosztásra.

Figyelem! Bármilyen típusú csatlakozást használnak, a meleg vízzel ellátott csőnek felül kell lennie, és egy hideg vízzel ellátott csőnek, amelyet "visszavezetésnek" is neveznek, az alján kell lennie. A forrásokban megtalálja azt a lehetőséget, hogy az alulról felmelegített vizet lehetőleg vagy alternatívaként helyezzük el.

Elfogadható volt körülbelül 40 évvel ezelőtt, amikor a polipropilén fűtőtest csövek a tudományos fikció kategóriájából származtak, és a csövek csak fémek voltak, de akkor is kijöttek a helyzetből. Beszélünk egyszerre - a forró víz alsó szemceruza csalódást okoz.

A radiátorok készen állnak

A radiátorok összegyűjtése nem jelent gondot, minden kézzel történik a szabványokkal:

  • Meghatározzuk a kapcsolási sémát (forró táplálás a tetejétől, emlékszel), az alsó részt a visszatérési folyamat alatt adjuk meg;
  • A felső bemeneten, a hűtőfolyadék beömlőnyílásával szemben, a Mayevsky szelephez egy dugót helyeznek a levegő csökkentésére;
  • Az alsó kijáratnál, a visszatérő kimenettel ellentétben, vak radiátor dugót telepítünk.
A bejáratnál és a kijáratnál állítsd be a darukat.

Tipp Minden olyan menetes csatlakozót, amelyhez nincsenek gumitömítések, vontató és speciális paszta, vagy speciális szigetelőszalaggal ellátott FUM szalaggal van ellátva.

Néhány szó a kompatibilitásról

anyag tulajdonságok
Öntöttvas Mindent megtesz, ami illeszkedik a szálon
acél Nagyszerű érzés a réz, rozsdamentes acél, réz.
alumínium A szegények tolerálják a réz, réz. A galvanizálás szükségszerűnek látja

Dokkolás - a végső folyamat

Jelenleg háromféle cső vesz részt a pántálás folyamatában:

  • Öntöttvas radiátorok kötése fémcsövekkel. Őszintén szólva a fém + öntöttvas a tegnapi változat. Az öntöttvas elemeket megbízhatóságuk, tartós hőmérséklet-visszatartásuk miatt választottuk, kérjük használja, de a csöveket polipropilénre cserélhetik;
  • Fűtési radiátorok kötése fém-műanyag csövekkel. Elég megbízható lehetőség. Fémhüvellyel rendelkezik, amely lehetővé teszi, hogy bármi nehezen elérhető helyre menjen, a kapcsolatrendszer megváltoztatása nélkül. Tökéletesen megismétli a fal bármely görbületét.
  • A polipropilén fűtőtestek csővezetéke a legérdekesebb. A fém-műanyag csövekhez hasonló előnyök mellett a polipropilén vegyületek sokkal megbízhatóbbak. Tehát ebben az esetben a forrasztást speciális forrasztó vasalók segítségével használják.
Polipropilén csövek és forrasztás - monolit.

Tipp A polipropilén szerkezetek lassabban vannak beállítva, mint a fém-műanyag, de garanciát vállal a csőre, a csatlakozásokra, forrasztásra. Fém-műanyag esetében a hőmérséklet-különbségek különböző kiterjesztéseket tesznek lehetővé a fém és a műanyag számára, ami szivárgáshoz vezethet, és a legelőnyösebb pillanatban.

Végezetül

A radiátor kötésének szabályai egyszerűek: a lényeg az, hogy tudjuk, hol kell csatlakozni, és a videó ebben a cikkben megmondja Önnek, hogy melyik szerelvényre van szüksége, és mely kulcsot.
