Radiátorok beszerelése: cél és eszköz, típusok és anyagok,

Az új modell radiátorainak beépítése jelentősen megnöveli a fűtési energiahatékonyságot és a ház hőmérsékletét. A magas hővezető képességű anyagok és a test gondolatmenete növeli a hőátadást és a konvekciót. Megmondjuk Önnek, hogyan kell egy hűtőt telepíteni otthonában.

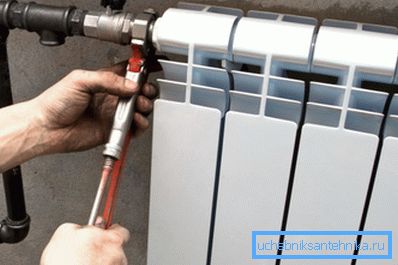

Alumínium radiátor felszerelése vízcsapdal.

Fűtőtest beépítése

Cél és eszköz

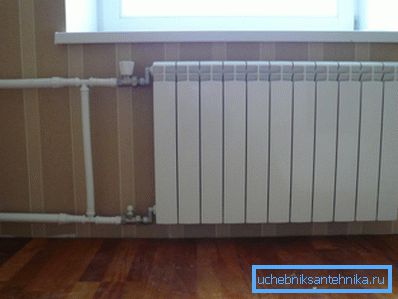

A képen tipikus alumínium konvektor látható.

Kezdjük, fontolja meg maga a fűtőtest.

Ez a készülék a következő funkciókat kell ellátnia:

  • hőenergia előállítására, átalakítására vagy fogadására;
  • fűtse a saját hőérzékelőt vagy hőcserélőjét;
  • hogy a termikus energiát eljuttassa a környező térbe.

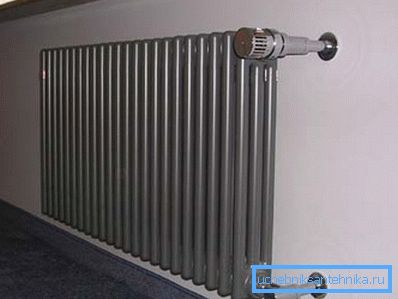

Az acél radiátor felszerelése jó megoldás.

A modern életben két fűtőtípust használ: folyadék és elektromos. Az első egy központosított vagy autonóm hűtőfolyadék-ellátó rendszerhez csatlakozik, a második átalakuló villamos energia hővé.

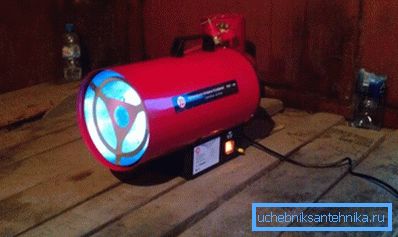

Használjon gáz- és benzinmelegítőket is, de gyakrabban használják az építőiparban és a gyártásban. Nem tekintünk fából égető kályhákat.

A folyadék konvektorok olyan csatornák rendszerei, amelyeken keresztül a hűtőfolyadék kering, és energiát ad a termék testének. Ezek lehetnek elemek, regiszterek, panelek vagy konvektorok.

Az elektromos modellek sokféle formában jönnek létre, gyakran utánozzák a vízi eszközöket, de nem kevésbé eredeti kialakításúak. Az eszközök alapvető kialakításában is különbségek vannak. Az elektromos berendezések telepítése általában nem okoz nehézségeket, ezért a folyékony modellek telepítésére összpontosítunk.

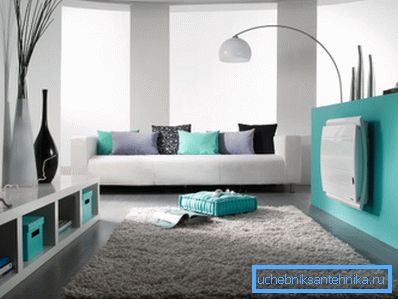

Az elektromos fűtés kényelmes, de drága.

Figyelj! Az elektromos akkumulátor önmûködõ telepítése általában nem okoz gondot, ezért a vízfûtõkre összpontosítunk.

Fajták és anyagok

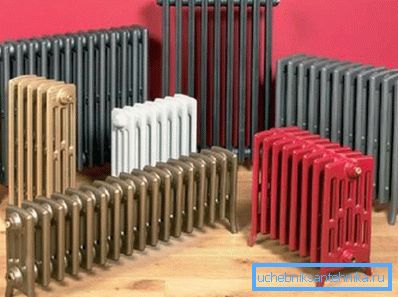

A radiátor megválasztása nem állít be radiátor túlnyúlást.

Tehát már megtudtuk, hogy vannak elemek:

  • folyékony;
  • elektromos;
  • gáz vagy benzin;
  • fa (ez egy másik "opera", de még mindig).

Ezenkívül eltérhetnek a tervezés során.

Vannak ilyen fajták:

  1. cső alakú. Két vagy három (néha több) vízszintes csőből álló rendszer csatlakozik az oldalsó kollektorokból egy olyan edénybe, amelyen hűtőközeg kering. Ezeket regisztereknek hívják.
  2. szekcionált. A függőleges csatornák rendszere a felső és alsó fejrészekhez csatlakozik egyetlen edényben, amely hűtőfolyadékkal van feltöltve. A testet úgy tervezték, hogy a maximális hőmennyiséget bocsássa ki.
  3. panel. Az acéllemezek lapos oldalú hegesztettek, amelyek csatornák formájában vannak profilozva. Folyadék áramlik ezen csatornákon és felmelegíti a panelet.

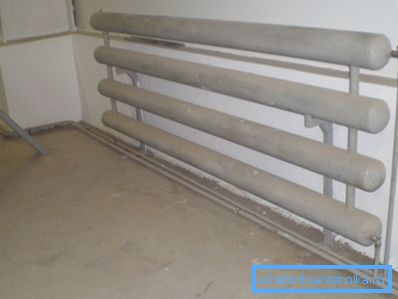

Fűtési csőregiszter.

Hatékonyságukat tekintve a legelterjedtebbnek bizonyult az elemekből származó elemek és a csőszerű lemezes lemezek. Ezenkívül az utóbbiakat nem csak a megnövekedett hatékonyság és az aktív konvekció jellemzi, hanem egy elfogadható választ az automatikus beállításra termosztatikus fej használatával. Az alacsony kapacitás és a kis súly az ilyen radiátorokat a piacvezetők.

Azonban nem csak az eszköz eszköz- és modellfeltételei szerepet játszanak a készülék hatékonyságában. Az anyag, amelyből áll, szintén fontos.

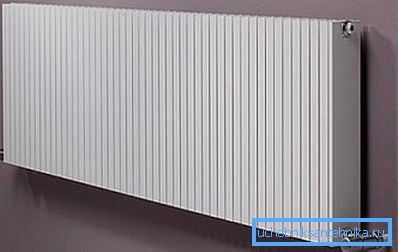

Konvektor panel típusa.

Tekintsük a legfontosabbakat:

anyag Minõségek és jellemzõk
Öntöttvas Tartósság, megbízhatóság, viszonylag alacsony hővezető képesség, törékenység, gyenge karbantarthatóság, nagy tömeg
acél Tartósság, a korróziótól való félelem, viszonylag alacsony hővezető képesség, nagy tömeg, a vízütőktől való félelem
alumínium Magas hővezetés és hőátadás, a savasságtól való félelem, a hűtőfolyadékra vonatkozó magas követelmények, a beállításhoz való jó válasz, a nagy hatékonyság
réz A legmagasabb hővezető képesség, az erő, nem félek a korrózió, a jó válasz a beállításra, a magas hatásfok, a magas ár
bimetál A réz vagy acél mag az alumínium házban lehetséges. Nagy szilárdság, jó hőelvezetés és hatékonyság, jó válasz a beállításra, az átlagos költség. Kompromisszumos lehetőség azok számára, akik tudják, hogyan számolják meg a pénzt

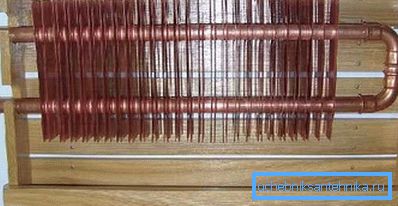

A réz hatékony, de drága.

Figyelj! A központosított hűtőfolyadék-ellátással rendelkező házakba történő beépítés esetén öntöttvas vagy bimetál ajánlott, és az alumínium tökéletesen illeszkedik az autonóm rendszerbe.

Összeszerelés

kötő

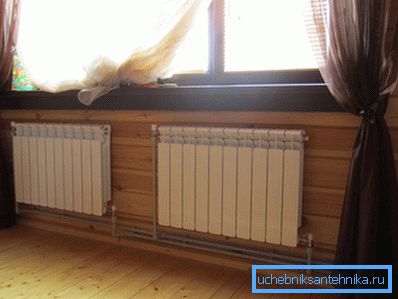

A radiátor felszerelésének megértéséhez meg kell érteni a pántok típusát.

A sodródás a hűtőközeg tápellátó és kiválasztó csöveinek összekapcsolására szolgáló eljárás. Ebből a megrendelésből kissé függ a fűtési rendszer hatékonyságától.

Négy típus létezik:

  • oldalán;
  • átlós;
  • kisebb;
  • pont.

Leggyakrabban alkalmazott oldalsó vagy átlós kapcsolat. Az átló látható a leginkább helyesnek, de kevés szakaszban az oldal nem marad el.

Konvektor csővezetékek.

Az alsó csatlakozás műszaki szempontból kevésbé racionális, azonban teljesen indokolt, ha a fűtőcsöveket a lábazaton belül vagy belül helyezik el.

Emlékeztetni kell arra is, hogy egycsöves tápellátó rendszerrel bypassot kell használni, és termosztatikus beállítás esetén feltétlenül szükséges.

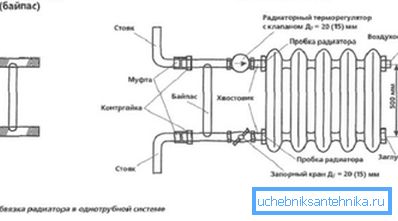

Az egycsöves rendszerben bypass beállításra van szükség.

Figyelj! A hűtőfolyadék áramlását mindig felülről kell készíteni, és a kiválasztást - alulról, ha nincs más rendszer.

telepítés

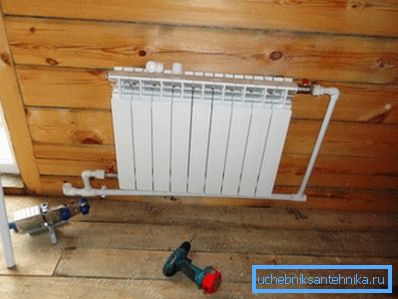

Folytassuk a gyakorlatot.

Először le kell állítanunk a rendszerben lévő vizet, csavarjuk le a dugókat, és ürítsük le a hűtőfolyadékot a készülékből. Vegyünk gyűjteményeket az új elemről. Ezután az utasítás a régi konvektor szétszerelését jelenti.

A folyadékellátó csöveket csiszolóval lehet eltakarni, így új eszköz beszerelésére van szükség. Régi kötőelemeket is el kell távolítani.

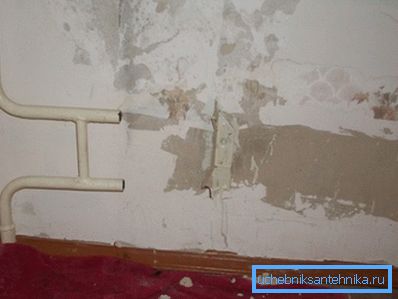

Szerelje le a régi készüléket.

Az új eszközt a tartókonzolok segítségével rögzítjük, amelyek a szerelő készletben vannak. A konzolokat általában a falon rögzítik. A vízszintes pozíciót egy szinttel követjük.

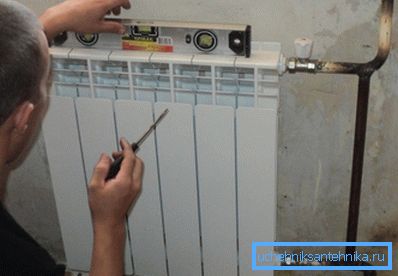

Követjük a szintet.

Csavarja vissza a termosztatikus szabályozó szelepet a tápcsővezetékbe, és tegye vissza az akna furatába. A fűtőkészülék ellentétes lyukában megfordítjuk Mayevszkij darut.

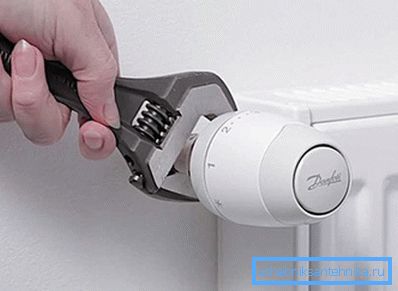

Szerelje fel a termosztátot a csatlakozóvezetéken.

Csavarja be a szerszámot az akkumulátor alsó nyílásába, amelyet a visszatérő cső gömbcsapjához csatlakoztatunk. A rendszer e szegmensében történő beállítás nem hasznos.

Csatlakoztassa a visszatérő vonalat.

A megmaradt lyuk szorosan zárva van egy speciális dugóval, amelyet a készlet a készletben szállít. A munka végén újra megnézzük a vízszintes helyzetet.

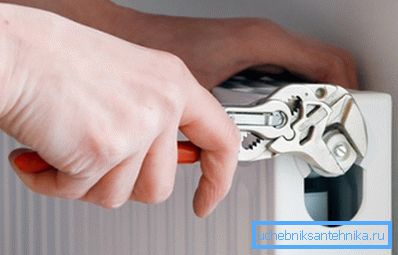

Csavarja le a kupakot.

Figyelj! A menetes csatlakozásokat speciális, magas hőmérsékletű tömítőanyaggal vontatott, juta- vagy FUM-szalaggal lezárják.

következtetés

A fűtőtestek telepítése kulcsfontosságú feladat, és otthona kényelmessége a megoldás helyességétől függ. Nézze meg a videót ebben a cikkben, és tanuljon új témákat a témában.
