Radiátorok kiszámítása: határozza meg a rendszer optimális

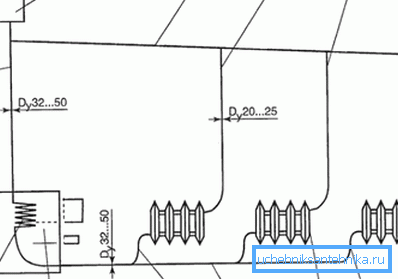

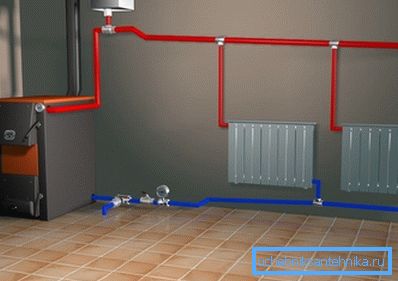

A radiátorok számát a rendszer tervezési szakaszában kell elvégezni. Így előzetesen megtudhatjuk, mekkora mennyiségű terméket kell megvásárolnunk, és hogyan kell gondoskodni a hatékonyabb fűtésről.

A fűtési kör paramétereinek kiszámítására vonatkozó ajánlások, valamint az ehhez szükséges összes adat, cikkünkben szerepel.

Különböző radiátorok névleges hőkibocsátása

A radiátorok számának meghatározása előtt meg kell határoznunk, hogy milyen típusú fűtőtesteket fogunk használni. Az a tény, hogy a fűtőberendezések különböző típusai saját hőátadási jellemzőkkel rendelkeznek, ezért ugyanazokkal a teljesítményigényekkel különböző mennyiségek beszerzése és telepítése szükséges.

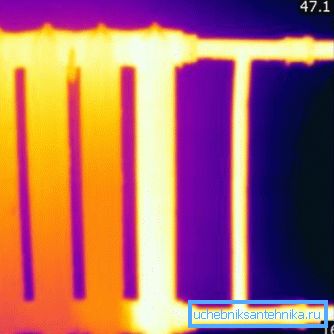

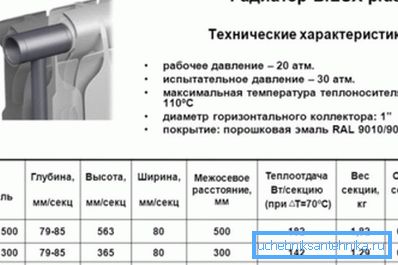

Általános szabályként a hőátvitelre vonatkozó információkat a termékleírás határozza meg, így a fő információforrás egy adott akkumulációs modellre vonatkozó utasítás. Azonban az alábbiakban olyan referenciaadatokat adunk meg, amelyek lehetővé teszik legalább egy hozzávetőleges számítás elvégzését.

Figyelj! A dokumentumban szereplő "hőátadás" kifejezés mellett gyakran adják meg a "hatalom" vagy a "hőáram" meghatározását. Ezek a kifejezések megközelítőleg ugyanazt jelentik, így könnyen kiszámolhatók a gyártó által megadott számok.

A fűtőelem teljesítménye elsősorban az anyagtól függ, amelyből készül:

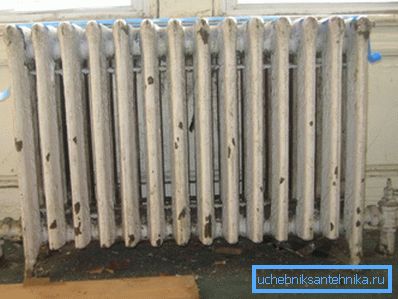

• A sárgaréz radiátorok ebben a paraméterben nyilvánvaló kívülállók. Így az MC140 modell egy részének névleges hőátadási sebessége körülbelül 180 W, de a valós értékek ritkán haladják meg a 60-70 W-ot. Ez annak köszönhető, hogy a névleges 90 helyett ⁰C a csövekben a víz ritkán 80 felett melegszik ⁰C, úgyhogy az öntöttvas radiátorok számítását jó mozgástérrel kell elvégezni.

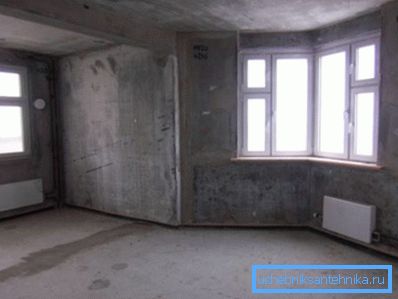

• Az acél radiátorok 170-190 W-os szelvényenként vannak jellemezve. Meg kell jegyezni, hogy az ilyen típusú radiátorok hővesztesége az akkumulátornak a felmelegedése során nem lesz olyan nagy, mint az öntöttvas. De miközben a víz hőmérsékletét a csövekben 70-re csökkentik ⁰A (nem ritka) teljesítmény csökken.
• Az alumínium radiátorok elég jó hőátadási teljesítményt mutatnak - 200-220 W / szekció. Ha nem lenne a magas ár és a korrózióra hajlamos a szennyezett vízzel való érintkezés esetén, akkor ezeket biztonságosan ajánlhatjuk ideális megoldásnak.
• A bimetáltechnológiával összeszerelt radiátorok (alumínium hűtőbordákkal szerelt acélcsövek) teljesítményének kiszámítása általában az alumínium modellekhez hasonló értékeken alapul. Átlagosan a teljesítmény 150 és 200 W közötti, ami elegendő a kiváló minőségű fűtéshez.

Figyelj! Néha a wattok helyett a termék jellemzői óránkénti kalóriákban jelennek meg. Az értékek lefordítása meglehetősen egyszerű: 1 W = 860 cal / h.

Annak tudatában, hogy a radiátor rész mennyi hőmennyiséget sugároz, a fűtőelem teljesítményének kiszámítása minden nehézség nélkül elvégezhető.

Az elemek számának meghatározása

A szükséges teljesítmény kiszámítása

Az a kérdés, hogy hogyan lehet kiszámítani a fűtőelemet egy adott ház vagy lakás számára, a legkisebb energiafogyasztáson nyugszik a helyiség fűtéséhez. Ha túl sok elem van, túlmelegedni fogunk a fűtésért, és a radiátorok hiányában nem leszünk képesek kényelmes hőmérsékletet elérni. Következésképpen meg kell találnunk a "középső földet" a saját kezünkkel. Ezt kétféleképpen lehet elvégezni.

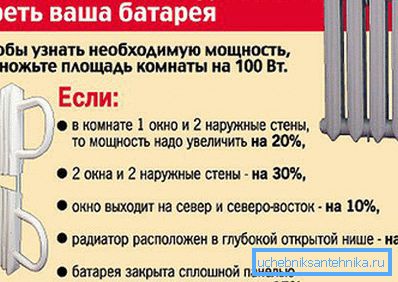

Az első számítási módszer rendkívül egyszerű, és a hely teljes területének elemzésén alapul:

• Ha van egy ablak és egy külső fal a helyiségben, amelyre a számítást végezzük, akkor minden 10 métert² 1 kW hőteljesítményre van szüksége.
• Ha két vagy több ablak van, vagy két külső fal, a minimális kapacitás minden 10 négyzetméterre 1,3 kW-ra nő.

Figyelj! A számítás során kapott összes frakcionált értéket felfelé kerekítjük. Így megkapjuk a szükséges erőforrást, ami nagyon hasznos lehet szélsőséges hidegben, vagy amikor a hűtőközeg hőmérséklete csökken.

A második módszer pontosabb.

A számítást a W = S * h * 41 képlet segítségével végezzük, ahol:

• W - az elemek minimális hőelvezetése.
• S a szoba területe.
• h - mennyezeti magasság.
• 41 - a konverziós tényező wattban.

A fűtőtestek szakaszainak kiszámítását egy adott példához a következő részben adjuk meg.

Számítási példa

Tehát annak érdekében, hogy megkönnyítsük az összes árnyalat megértését, számítsuk ki, hogy hány fűtőtestet kell felszerelni egy 5,5 m hosszú, 4 m széles és 2,75 m-es mennyezeti magasságú feltételes szoba fűtésére.

Helyettesíti ezeket a számokat a képletben, és megkapjuk:

W = 5,5 * 4 * 2,75 * 41 = 2480 W = 2,5 kW (ahogy emlékszünk, a kerekítés nagyobb irányban történik).

Most kiszámítjuk a különböző fémek radiátorszakaszainak számát:

• Öntöttvas elemek: 2500/120 = 20.8. Kerek 21-ig.

Figyelj! A számításnál a szekcióban 120 W átlagértéket veszünk a hűtőfolyadék hőmérsékletének csökkenése miatti veszteségek kompenzálására. Ugyanígy alábecsüljük az acél- és alumíniumelemek névleges értékét.

• Acél: 2500/160 = 15,6. A raktárra 16-ot veszünk.
• Alumínium és kétfémes: 2500/190 = 13.1. 14 széle elég legyen.

Érdemes megemlíteni, hogy egyes acél-, alumínium- és bimetál radiátorok monoblokk formájában készülnek, azaz a monoblokkok, pl. nem egy egyedi élek gyűjteményével, hanem egy holisztikus konstrukcióval. Ebben az esetben a számításnak tartalmaznia kell a teljes egység teljesítményére vonatkozó adatokat, és ki kell számítani az ilyen részek kívánt számát.

következtetés

Miután elvégezte a fűtőelem számításait az összes szabálynak megfelelően, garantáljuk, hogy az általunk felszerelt rendszer képes lesz optimális mikroklíma fenntartására a kiválasztott helyiségben. Ebben az esetben nem lesz túlzott hő, ami felesleges hulladékhoz vezet, és nem is hiányzik. A cikkhez csatolt videó segít a kezdőknek, hogy jobban megértsék a felvetett kérdés bonyolultságait.
