Radiátorok szerelése. a kábelezés típusai. a konzolok,

A fűtőtestek független beszerelése nagyon nehézkes folyamat, de nem túl bonyolult. A legfontosabb itt az, hogy bizonyos szabályokat kövess és mindent alaposan meg kell tenni.

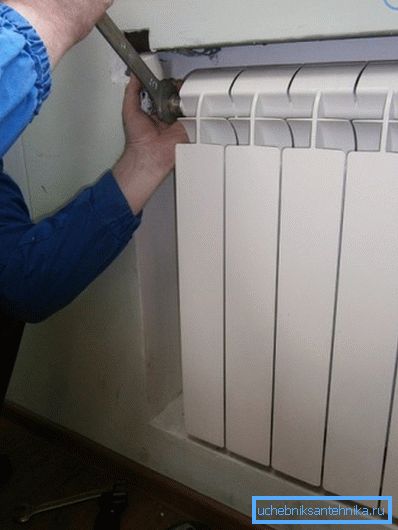

Az elemek független telepítése.

A kábelezés típusai

Annak érdekében, hogy a radiátor megfelelően legyen felszerelve, szükséges tudni, hogy milyen típusú fűtési cső elrendezést használtak. Az alsó táblázat ezeket a típusokat írja le.

Kapcsolat típusa Különlegességek
Egyoldalú oldalsó A tápvezeték az akkumulátor felső ágcsövéhez csatlakozik, a "visszatérő cső" - az alsó analóghoz. Ez a kapcsolat hozzájárul a legmagasabb hőelvezetéshez.
Fehérnemű Ezt a típusú kábelezést akkor használják, ha a fűtőcsövek az alaplap vagy a padló alatt vannak elrejtve. A betápláló és kisülő csatlakozások alul vannak elhelyezve, függőlegesen a padlóra irányulnak.
átlós Az ilyen kapcsolat optimális, ha az akkumulátor 12 vagy több szakaszból áll. Ezzel a tápvezeték a fűtőtest egyik oldalán található felső ágcsőhöz van csatlakoztatva, és a kisülő cső az alsó ágcsőhöz csatlakozik a hátoldalon.
következetes Zárt fűtési körrel, azaz pl. a hűtőközeg nyomás alatt kering a hálózatba. A készülékeken a felesleges levegő leeresztése érdekében Mayevszkij csapja ki. Az ilyen elrendezés egyik fontos hátránya, hogy az akkumulátor meghibásodása vagy javítása magában foglalja a fűtési rendszer teljes lekapcsolását.
egyidejű Itt a vezetékeket használják, ahol a forró víz a fűtési hálózatba épített hővezetéken keresztül kerül kiszállításra. A visszavonás ugyanaz. A bemeneti és kimeneti szelepek képesek az akkumulátort az egész hálózat leállítása nélkül javítani. Mínusz: az eszközök nem elégednek elég, ha a működési nyomás alacsony.

Mit kell figyelembe venni?

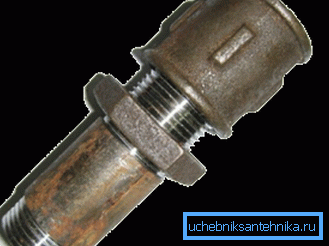

A szaniter szivattyú lehetővé teszi gázhegesztés nélkül.
  1. Az elemek önszerelése esetén válassza ki a radiátor típusú szelepeket. Az "amerikai" típusú golyós típusú radiátorok szelepek felszerelése meglehetősen bonyolult és jó készségeket igényel.
  2. Az elemek hálózati csatlakoztatásához csővezetékekre van szükség, amelyeknek a csövek és csövek méretei egyeznek.
  3. Az ujjakat az ujjak köré tekerjük. Ezután megcsavarják és behelyezik a fűtőtesteket.
  4. Vásárlás előtt győződjön meg róla, hogy a radiátorok beszereléséhez használt rögzítő készlet megfelel a falak készítéséhez használt anyagnak.

Figyelj! Annak érdekében, hogy a levegő lefújja az elemeket, fel kell tüntetniük Mayevszkij csapódását. Egyes készülékek már gyárilag vannak felszerelve.

Fontos szabályok

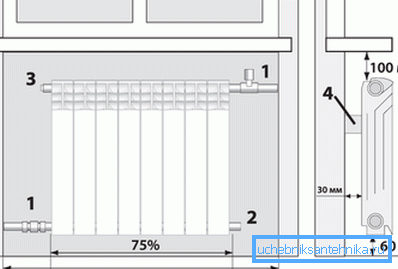

A távolságokat, amelyeket meg kell őrizni.
  1. A radiátorokhoz alkalmas csőszakaszokat a hűtőközeg áramlásának enyhén lejtő irányban kell elhelyezni. Ha pontosan vízszintes helyzetbe kerülnek, levegő halmozódik fel az eszközökben, ami csökkenti a hőátadást. 1 méteres csöveket a vízáramlás irányába kell billenteni, legalább 5 mm-rel.
  2. A fűtőtestet saját kezével kell felszerelni úgy, hogy annak középső tengelye egybeessen az ablaknyílás központi tengelyével. Megengedett eltérés legfeljebb 20 mm.
  3. A padlószinttől a radiátor aljától legalább 60 mm-re kell lennie.
  4. Az ablakpárkány aljától az eszköz tetejéig a távolság 50-100 mm legyen.
  5. A radiátorok felszerelésének szabályai szerint a fal és az akkumulátor közötti résnek 30-50 mm-nek kell lennie.
  6. A fűtőberendezések telepítésekor az előfeltétel a függőleges és horizontális szigorú betartása.
  7. A technológia és az esztétika szempontjait követve az ugyanabban a helyiségben lévő akkumulátorokat ugyanazon a szinten kell elhelyezni.

Telepítési folyamat

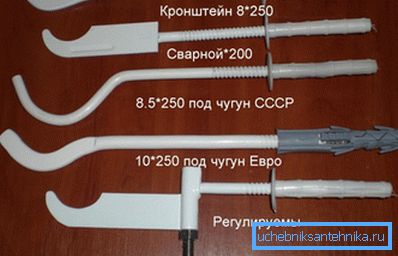

A fotóban számos zárójel.

A fűtőtestek felszerelése magában foglalja a szelvények számának előzetes számítását a lakás minden egyes helyiségében. Az ilyen számításokra vonatkozó információ megtalálható honlapunkon.

Jelölő- és rögzítőelemek

A fűtőtestek telepítésének specifikációja szerint az akkumulátor minden 5-7 szakaszán egy konzol van a tetején és egy rögzítő alján.

  1. Figyelembe véve ezt a szabályt, jelölje meg a tartók rögzítési pontjait.
  2. Akkor lyukakat kell fúrni.
  3. A dugókat behelyezik, amelyekbe a záróelemeket csavarják.
  4. Megfelelő jelzéssel a készülék szorosan a szerelt tartóba fog szorulni, és szilárdan nyugodni fog rájuk.

A fűtőtestek későbbi beépítése saját kezűleg az eszközöknek a csövekhez való csatlakoztatásában rejlik.

Eszközök és fogyóeszközök

Szüksége lesz egy nyomatékkulcs típus méretű. Lehetővé teszi a forgatónyomaték szigorú betartását. Ismert, hogy a hővezető csövek nyomás alatt keringenek.

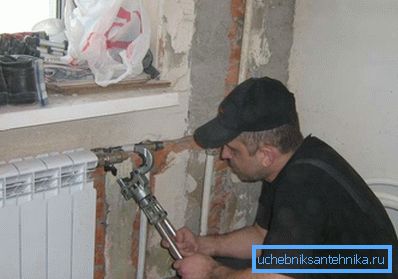

A szorítócsatlakozások a legjobbak a nyomatékkulccsal.

Figyelj! Ha az ízületek szorosak, ez szivárgást okozhat. A túlzott húzás megakadályozhatja a szálakat az összekötő elemeken. Ennek megakadályozása érdekében a modern radiátorok modellje útlevelekkel is kiegészül. A benne foglalt utasítás többek között a nyomatékperemek nagyságát jelzi.

Szükséges továbbá tömítőanyag és vízszigetelő szalag, amelynek ára kicsi.

Az eszközök felszerelése

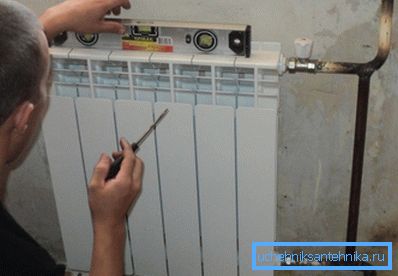

A készülék felakasztásához ellenőriznie kell annak szintjét.
  1. Ha az elemeket a javítás folyamán helyezték üzembe, a beszerelés előtt meg kell szakítani a fűtési körzetet, és le kell engedni a hűtőfolyadékot.
  2. Először is, az eszközt a zárójelben lógatják.. Továbbá egy szint segítségével ellenőrizzük vízszintes és függőleges helyzetének helyességét.
  3. Ezután a készülékből csavart stubs.
  4. Ha a fűtőrendszer egycső, akkor az akkumulátor és a csővezeték között egy bypassgal ellátott szelepet kell csatlakoztatni.. Kétcsöves áramkör esetén a csavaros szelepeknél csak a törlést kell használni.
  5. A biometrikus radiátorok fűtésre történő felszerelését a csővezetékekkel ellátott csavarmenetek segítségével történő összekapcsolás folytatja. Az ízületek tömörségéhez a tömítést használják.

Figyelj! Meg kell jegyezni egy dolgot. Az acél radiátorok, valamint a kétfémes és alumínium analógok telepítése eltérő, hiszen a telepítés végéig nem szabad eltávolítani a védőcsomagolást.

Az öntöttvas akkumulátor telepítésének jellemzői

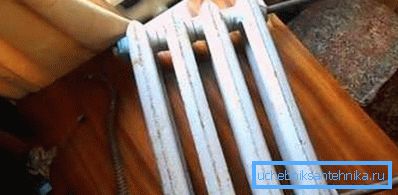

A fűtőtest két billentyűvel érhető el.

Az ilyen radiátorokat alig lehet kecsesen hívni. Az öntöttvas azonban nagyon jól megtartja a hőt, fokozatosan a helyiségbe sugározva.

A beszerelés előtt a radiátornak ki kell csavarni és újra be kell állítani a mellbimbókat, majd szerelje össze újra.

  1. A készüléket legegyszerűbben egy fém munkapadon szerelje szét. Két, a felső és az alsó mellbimbó lyukakba behelyezett radiátor kulcsokkal kell eljárni.
  2. A karral (az erő növelése érdekében) és megbízható rögzítéshez egy fémrudat vagy egy feszítővasat helyeznek a szerszám fülébe, amely rögzíti az alsó anyát.

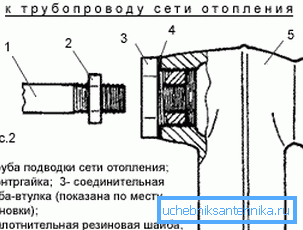

Kapcsolási rajz radiátor.
  1. Az egyensúlyhiány megállításához mindkét kapcsolatnak egyszerre kell lazulnia.
  2. Munkavégzés előtt derítse ki a szál irányát, jobbra és balra lehet állítani. Ennek megértéséhez fel kell tenné a készüléket felfelé. Ezután a bal oldali szál balra, jobbra jobbra.
  3. Csavarja le az anyákat, távolítsa el a szeletet. Ugyanezt kell tenni minden radiátor elemnél.
  4. Ezután fordított sorrendben össze kell őket szerelni egyetlen akkumulátornak, előre kiszámított számú szelet egy adott helyiség fűtésére.
  5. Telepítés után a készülék nyomás alatt áll, ha szivárgás következik be, akkor a mellbimbó a problémás területen állítható be.

Figyelj! A falfalakon lévő konzolok nem képesek öntöttvas elemek tömegét tartani. Ezen az alapon az eszközöket fel kell szerelni padló alátámasztással.

következtetés

Gázhegesztésű fűtőtestek szerelése - a művelet meglehetősen bonyolult és drága. Az eszközök telepítéséhez a legjobb a sgony használata. A cikkben szereplő videó bemutatja a folyamatot.
