Radiátorok szerelése: tervezési jellemzők, öntöttvas,

Ebben a cikkben fogunk beszélni arról, hogyan kell függetlenül elvégezni a radiátorok beszerelését a rendelkezésre álló eszközök és fogyóeszközök segítségével. Vagyis nem fogunk összpontosítani a bekötési rajzokra, mivel a portálunkon vannak releváns cikkek, és részletesen megfontoljuk, hogyan kell különféle módosításokból telepíteni az elemeket.

Szereljen fel egy radiátor mindenki számára

Bevezető tájékoztató

A cikk témája jelentős érdeklődést mutat, hiszen a professzionális vízvezeték-szerelők szolgáltatásainak ára magas, míg a bontási munkálatok elvégzésével Ön biztosan kezelheti magát és pénzt takaríthat meg.

Mielőtt megfontolnánk a fűtőtestek jelenlegi telepítési módját, akkor beszélünk ezeknek az eszközöknek a tervezési jellemzőiről, amelyeket figyelembe kell venni a telepítés során.

Építési jellemzők

Az akkumulátor pozícionálása vízszint alatt

Minden fűtőelem, függetlenül a gyártás során felhasznált alapanyagoktól, valamint a méretétől és a konfigurációjától függetlenül, belépő és kimeneti nyílással rendelkezik. A legtöbb eladó eszközön ezek a lyukak duplikáltak, hogy lehetővé tegyék mind a felső, mind az alsó kapcsolatot.

A telepítés során a technológiai lyukak egy része felhasználatlan marad. A készülék tömítettségének biztosítása érdekében speciális dugókat használnak, amelyek a technológiai lyukakba vannak csavarozva.

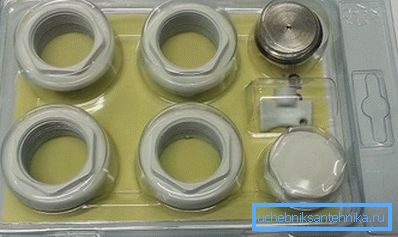

Eredeti szerelő készlet a 3 radiátorhoz

A fűtőkészülék szabványos berendezései nem rendelkeznek a szükséges dugaszokkal és szerelvényekkel (összekötő elemek a csővezetékhez történő csatlakozáshoz). Ezért további megrendelésre van szükség a radiátorok beszereléséhez szükséges speciális készlet beszerzéséhez.

Rendszerint ezek a készletek szabványosak és alkalmasak az oldalsó vagy keresztkapcsolathoz. De vannak olyan elemek, amelyeket a beömlő és kipufogócsövek alsó bemeneti csövéhez terveztek. Ebben az esetben a fő telepítési készleten kívül speciális szerelvényt kell vásárolnia a szorosan illesztett csatlakozásokhoz való csatlakoztatáshoz.

A keringtetett hűtőfolyadékkal működő fűtőberendezések egyik fontos jellemzője a fal- vagy padlószerkezet lehetősége. Ebben és egy másik esetben különleges szerelési hardvereket kell vásárolnunk, amelyek módosításait a telepítés leírásában fogjuk figyelembe venni.

Öntöttvas radiátorok szerelése

A képen egy öntöttvas akkumulátor telepítés után

Az öntöttvasszerkezetek optimális megoldást jelentenek a központosított rendszerekbe és a külső tágulási tartállyal rendelkező kazánokba épített autonóm gravitációs rendszerekben. Az öntöttvas fűtőtestek szerelési terve a csővezeték típusától függ, amelyen keresztül a hűtőfolyadék szállítódik, és a hőmérsékletet elhagyó víz megy.

Fontolja meg, hogy mi a telepítési utasítás a leggyakoribb "három ujjal" öntöttvas radiátorról.

Három ujjal népszerűen nevezik, hiszen három ujj beleillik a szakaszok közötti résbe.

  • A kezdeti szakaszban jelölje meg a telepítés helyét.. Hagyományosan ez a hely az ablak alatti terület. A hely megválasztása nem véletlen, mivel lehetővé teszi az optimális konvekció (meleg és hideg levegő cirkulációja) egy fűtött helyiség keretein belül. Mérjük az ablakpárkányt, és meghatároztuk a központot. Ezután mérje meg a telepítendő eszköz hosszát, határozza meg a középpontját, jelölje meg a falon lévő hosszúságot, igazítsa a központokat.
  • Húzza ki a vízszintes vonalat, amely megfelel az akkumulátor felső sorának. Ezt a vonalat szigorúan vízszintesen kell elhelyezni, amely a vízszint meghatározásával határozható meg.

Fontos: Ha az elemeket lejtéssel szerelik fel, nagy a valószínűsége annak, hogy a légdugók külön szakaszokban kerülnek kialakításra.

  • Húzzon függőleges vonalakat, amelyek megfelelnek a legkülső szakaszok közötti rések középpontjának..

Rendszerint 4 záróelem van elegendő a készülék felszereléséhez - alul kettő és kettő a tetején. De ha a fal régi vagy az elem 12 vagy több szakaszból áll, a szabványos 4 rögzítési pont helyett 6 zárójel használható. A két középső szakasz közötti résen a saját kezeik közé állítják be egymást.

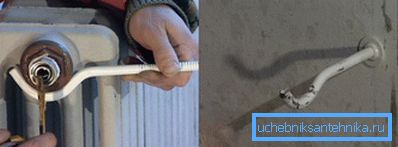

A tartószerkezet példája
  • A csapszegek használatával a lyuk középpontját 2-3 mm-rel a felső és alsó bemeneti lyukak közé helyezik.
  • A lyukakat a megfelelő átmérőjű (12 mm) fúróval fúrja a műanyag tömítés mélységébe.
  • A műanyag tömítések behelyezik a lyukakat és kalapálják őket, amíg a fal felszínével párhuzamosak.
  • Csavarja be a konzolt.
  • A csiszológépet vágja a kívánt hosszúságúra.
  • Húzza fel a radiátorot. Ha helyesen van felszerelve, akkor a készülék minden konzolra esik, és nem leng a gomb megnyomásakor.
  • A következő szakaszban az öntöttvas radiátorokat csövekre telepítik. A technológiai lyukakban vontató vagy füstszalagot használva megfordítjuk a reteszelőmechanizmusokat, amelyekhez a kezdeti vágást a cső kívánt hosszúságához rögzítjük. Ehhez a csövek végeit szerszámokkal kell kezelni, a szálat vágva, amelynek szöge és mérete megfelel a szelepek menetének.

Tipp: Ha a csatlakozást vontatással végezzük, az ízület felső részét olajfestékkel bevonjuk. Miután a festék megszáradt, a vegyület hidrofóbabb lesz.

Telepítés után a hűtőfolyadékot a rendszerbe öntjük, és ellenőrizzük a csatlakozások tömítettségét. Ha szivárgást észlel vagy a fűtőtest helytelenül van felszerelve, szükség lehet az öntöttvas radiátorok eltávolítására.

Tartó típusok

Hagyományos alsó lyuk tartó
  • Az öntöttvas elemekhez állítható acél kötőelemek, öntöttvas tartók, az acélszalagra szerelt kötőelemek és a 30 cm-es hosszúságú süllyesztett csavarzárak.
  • Alumínium és bimetall elemek esetén akár 17 cm-es hosszúságú acél kötőelemeket vagy acél csapszegeket is használhat.

Bimetál és alumínium elemek beépítésének jellemzői

Szerelési készlet a 3 4 radiátorhoz alternatív gyártókból

Az öntöttvas elemek mellett a bimetallikus és szilárd alumínium-átalakítások széles körben képviseltetik magukat a piacon. Fontolja meg, hogyan helyezzen el egy fűtőtestet a lakásban, feltéve, hogy acélból készült alumíniumból vagy alumíniumból készült.

Fontos: Ha meg kell növelni a kétfémes vagy alumínium akkumulátort, vagy éppen ellenkezőleg, a szakaszok számának megváltoztatásával lerövidítheti, speciális radiátor kulcsra van szüksége. Ez a kulcs felváltva kerül az alsó és a felső bemenetbe, és lehetővé teszi, hogy szétszedjen egyetlen terméket több különálló részre, vagy fordítva összegyűjti a különböző szakaszokat.

Példa az alumínium radiátor nem szokványos beszerelésére

Miután a szükséges számú szelvényt összeállítottuk, a szerelvényeket szereljük fel. Ehhez használunk univerzális szerelési készletet radiátorok számára, amelyek hüvelyes anyákat és dugókat tartalmaznak. A csavaros anyákat becsavarják azokba a lyukakba, ahol a csövek csatlakoztatva vannak, és a dugókat be kell csavarni a fennmaradó két lyukba.

Fontos: A szerelvények beszerelésekor füstszalagot használunk, melyet az óramutató járásával megegyező irányba forgatunk. Ha a tekercselés az óramutató járásával ellentétes, az átvezető dugó csavarozásakor a tömítőanyag kétségessé válik, és nem biztosít megfelelő feszességet.

A teljesítmény aránya és az akkumulátorok elhelyezkedése

A készülék pozíciójának jelölése megegyezik az öntöttvas elemek behelyezésekor. De van egy dolog, amit figyelembe kell venni. Az alumínium részek közötti rés nagyságrendje szűkebb, mint az öntöttvas szakaszok között, ezért a záróelemek helyét pontosan meg kell határozni.

Ha a telepítést fém-műanyag csövek segítségével végzik, akkor a radiátor először felfüggesztésre kerül, majd a csöveket vágják és csatlakoztatják. Ha a fémalapú laminátum helyett tartósabb és tartósabb polipropilént használunk, először csövek vágását és forrasztását végezzük, és csak ezt követően helyezzük el az akkumulátort és csatlakoztatjuk.

Kompatibilitási táblázat fémek a fűtési rendszer

Fontos: Egyes melegítők és csövek összeférhetetlenné válhatnak, mert galvánpárnak számítanak, ami hozzájárul a korrozív folyamatok kialakulásához. Például az acélcsövek és az alumínium kombinációja nem ajánlott. Ugyanakkor a polipropilén csövek univerzális megoldást kínálnak minden típusú elem számára.

következtetés

A fentiekből levonhatjuk a következő következtetést. A fűtőtest beszereléséhez vagy szétszereléséhez nem szükséges profi lenni. Elég, hogy gondosan végezze el a fenti lépéseket, és biztosan eléri a kívánt eredményt.

A radiátor szerelésének megkönnyítése érdekében javasoljuk, hogy nézze meg a videót ebben a cikkben.
