Az otthoni fűtés hatékonysága nem csak a kazánon és a kiválasztott radiátor típusokon múlik. Nem kevésbé fontos, hogy hogyan alakul a hűtőközeg keringése ezen eszközök között. És ha korábban olyan csővezetékeket használtak, amelyekhez egy tee-joint csatlakozási módszer került felhasználásra, akkor gyakran használják a fűtési rendszer sugárirányú elosztását. Noha maga nehezebb megtenni, az előnyök és a könnyű használat nem engedi, hogy feladja a választását.

Tervezési jellemzők

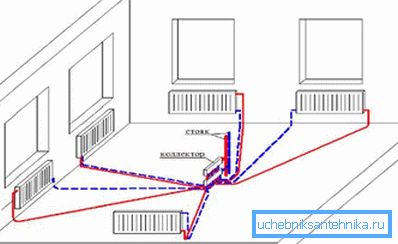

A sugárzás fűtése, ellentétben a pólóelosztással, amely a régi épületek városi lakóinak és házainak tulajdonosainak ismerős, biztosítja, hogy az elemeket ne csatlakoztassa, hanem párhuzamosan kapcsolja a fűtőkazánnal.

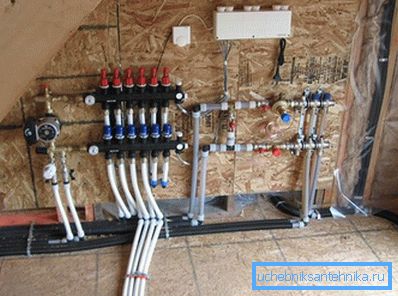

Ebben az esetben egy speciális kollektor szekrény van felszerelve, amelyben gondosan telepítik az összes szükséges vezérlőberendezést, szivattyút, nyomásmérőt, csapot stb.

A fent említett két telepítési rendszer közötti különbségek a következők:

1. A kábelezéshez sokkal kisebb számú cső szükséges, de telepítéskor sok szerelvényt kell használni: pólók, tengelyek, csatlakozók stb. Ez bonyolítja a telepítési eljárást. Ezenkívül a fűtési rendszer elrendezésének következetes módja kevésbé megbízhatónak tekinthető, mivel ebben az esetben nagy a valószínűsége a hibáknak, ami a nyomáscsökkentést, a különböző folyadéknyomású területek kialakulását eredményezi stb.

1. A fűtési sugárirányú elosztás, annak ellenére, hogy sokkal nagyobb számú csövet vásárol, csak két csatlakozót használ minden egyes radiátorhoz: a gyűjtővel és az akkumulátor fúvókájával való összekötésnél.

Ennek eredményeképpen a fűtési hálózat minden egyes "gerenda" biztonságosan fel lehet tüntetni a padlóra, anélkül, hogy attól tartaná, hogy szivárogna bármelyik csatlakozásnál. Ezenkívül ha meghibásodást észlel, könnyedén kikapcsolhatja a problémás területet anélkül, hogy megzavarná a hűtőközeg forgalmát a más helyiségekbe beszerelt hőcserélő berendezésen keresztül.

Meg kell jegyezni, hogy a radiális fűtés egyik fő hátránya az ár. Ez különösen igaz az elektromos berendezésekkel felszerelt rendszerekre.

Figyelj! Mint a T-rendszer esetében, a radiális rendszer biztosítja a természetes (gravitációs) és a szivattyúk (hűtőfolyadék áram) kényszerítését.

Mindkét típust részletesebben meg kell vizsgálni.

Radar minták

1. módszer: víz kényszerforgatásával

Korábban a vízszivattyúval ellátott radiális fűtőkör nem volt nagyon népszerű az alkatrészek magas költsége miatt. De jelenleg a berendezések ára jelentősen csökkent, és egyre több ember választja.

A gravitációs séma fő különbsége az, hogy a folyadék (víz vagy fagyásgátló) a kazánból az akkumulátorokba áramlik, és nem a hőmérséklet és nyomás különbsége miatt, hanem a szivattyúk segítségével.

Ennek köszönhetően a következő előnyök érhetők el:

• A házépületek geometriájára és szobaszámára nincs korlátozás;
• a fűtés a helyiségek bármely területén telepíthető;
• bármilyen hosszúságú, lejtő nélküli csövek radiátorok és kollektorok csatlakoztatására használhatók.

Tipp Annak ellenére, hogy a keringtető szivattyú a rendszer bármelyik pontján telepíthető, tanácsos ezt a visszatérő csőcsonkon elvégezni, mielőtt a hűtőfolyadékot a kazánba szállítja. A folyadék hőmérséklete a legalacsonyabb, ami pozitívan befolyásolja a berendezés élettartamát.

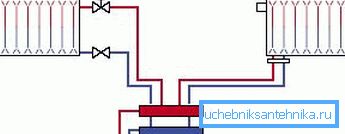

2. módszer A víz természetes áramlásával

Ebben az esetben a hűtőfolyadék a gravitáció következtében mozog: a fűtött víz kevésbé sűrű és könnyebb lesz, ezért a rendszer felső részébe kényszerül, majd hűlni kezd, a gyűjtőkön és a radiátorokon áramlik, majd visszatér a fűtőberendezésbe.

A gravitációs sugárzási rendszer a következő jellemzőkkel rendelkezik:

1. Telepítéskor egy nyitott tágulási tartályra van szükség, amely a legmagasabb ponton van felszerelve. Kiegyenlíti a hűtőközeg hőtágulását, és megakadályozza a belső nyomást a csővezetékekben.
2. A természetes keringésű sugárzó fűtési hálózat nem igényel drága elektromos berendezéseket, ami jelentősen csökkenti a becsült munka költséget.
3. A természetes keringésű fűtés teljesen semleges. Még akkor is, ha kikapcsolja a villamos energiát, ami gyakran előfordul a külvárosi területeken vagy a vidéken, nem marad hőtől.

A radiális fűtési rendszerek előnyei és hátrányai

Pozitív oldalak

A fő előnye a radiális séma - könnyű használat.

A különleges berendezések az ergonómia és a kényelem érdekében az éghajlati hálózatok kezelését teszik lehetővé:

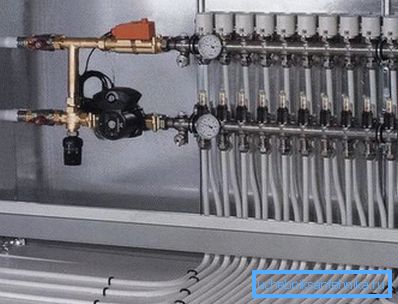

1. Beállíthatja az egyes radiátorok hőmérsékletét a házban anélkül, hogy elhagyná a kollektor szekrényt.. Ezen felül, ha szükséges, teljesen leállíthatja a vízellátást a rendszer bármelyik elemére anélkül, hogy ez befolyásolná a teljes fűtési hálózat teljesítményét.
2. Minden egyes cső párhuzamosan kapcsolja a kollektorot egyetlen radiátorral.. Ezért használhat kis átmérőjű csővezetékeket, amelyek könnyen leplezhetők a padlóburkolat alatt. Ezenkívül lehetővé teszi a padló felületének részleges felmelegítését.

1. Különleges eszközök (az úgynevezett nagy löketű vízlágyítók - kollektorok használata) köszönhetően a házban különböző fűtési zónák alakíthatók ki különböző fűtőtest hőmérsékletekkel.

Ebben az esetben rövidzárlat alakul ki a tápláló és visszatérő csövek között. Folyékony víz folyamatosan kering a hidraulikus tûben, és kereke különbözõ távolságokon (a hõmérséklet attól függõen) elõállítható.

Negatív oldalak

A teljesség kedvéért meg kell említeni a sugárzó fűtési rendszer mínuszát.

Ez azért van, mert az előnyök ellenére nem túl gyakori:

1. Erősen megnövekedett az áramellátó és kisülő csövek áramlása. Minél nagyobb a ház és annál összetettebb a szobák geometriája, annál több részletre lesz szükség. Ezenkívül növeli a telepítés bonyolultságát, ami nem befolyásolja az építés becsült költségét.

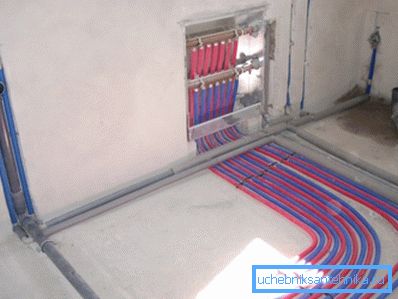

1. Rejtett telepítésre van szükség. Ha a hagyományos pólórendszer fel lehet szerelni a falak mentén, akkor nem tud hatalmas csöveket elhelyezni. A padló alatt kell rejteni. Falra és falra falazhat, de ebben az esetben az anyagfelhasználás még tovább növekszik.
2. Nincs csukló. Csővezetékek tervezésénél feltétlenül gondoskodni kell arról, hogy a padló alatti cső ne tartalmazzon egyetlen csuklót. Ezen a helyen gyakoribbak a zivatarok, és a kár helyreállításának költsége messze nem lehet alacsony és nagyon nehéz.
3. Ha a rendszer kialakítása több, különböző hűtőfolyadék hőmérsékletű áramkörrel rendelkezik, akkor mindegyiknek keringtető szivattyúval kell rendelkeznie.

Telepítési jellemzők

Minden otthoni fűtőrendszert egyedileg terveztek és telepítettek, a ház területtől, a szobák számától, a kiválasztott hűtőfolyadéktól és radiátoroktól, valamint egyéb körülményektől függően.

Van azonban egy általánosan elfogadott utasítás, hogy minden telepítő megfelel.

Mindenekelőtt meg kell jegyezni, hogy a csövek sugárirányú elosztását soha nem végzik a városi lakások. Ez annak köszönhető, hogy a magasraktárú épületekben a hűtőfolyadék áramlását függőleges emelőkkel végzik, amelyek összekapcsolják az összes lakást - az első emeletről az utolsóig.

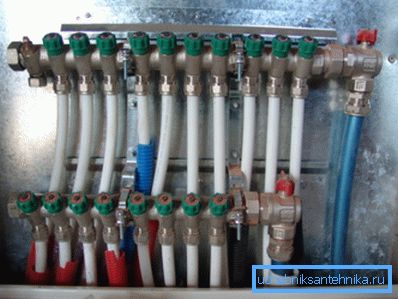

Az erőteljes kollektorok csatlakoztatásának köszönhetően a melegvíz nem éri el a fenti helyiségeket, ami megzavarja a fűtési hálózat működésének sorrendjét. A lakosok panaszkodnak a szervezeti szervezethez, amely előbb-utóbb arra kényszeríti Önt, hogy szétszerelje a gyűjtőket, és térjen vissza a tee fűtési rendszerhez.

Figyelj! A fentiek nem vonatkoznak azokra az esetekre, amikor autonóm kazánt használnak egy lakás fűtésére. Ő önállóan melegíti a hűtőfolyadékot, ami elegendő lesz az otthoni igények kielégítésére anélkül, hogy befolyásolná a szomszédok érdekeit.

Amikor radiál fűtést rendeznek magánházban, ügyelni kell az ilyen árnyalatokra:

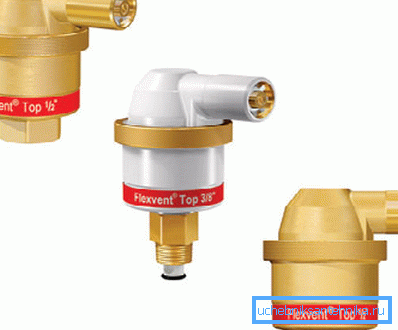

1. Az elemek vízellátását és kisütését végző gyűjtőket olyan szelepek vannak felszerelve, amelyek megakadályozzák a légdugók kialakulását. Működés közben a rendszerben maradt összes levegő felszabadul.

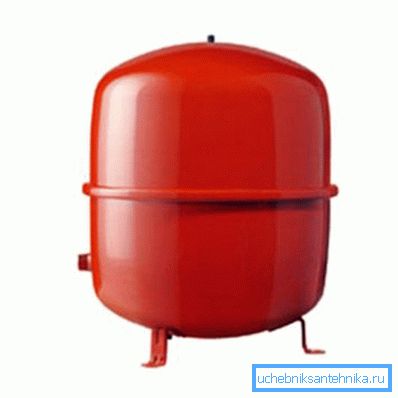

1. A fűtőkört tágulási tartállyal kell felszerelni, amelynek térfogata a csöveken keresztül keringő hűtőközeg mennyiségének 10% -a. Célszerű a zárt típusú membrán tartályok megvásárlása.
2. Javasoljuk, hogy a tartályt a csővezetékre szerelje fel, amely a kazánhoz csatlakozik. Ez annak köszönhető, hogy a hermetikus tágulási tartály nem szereti a turbulens vízáramlást, és a legkevésbé a visszatérő csőben jelennek meg.

1. A tágulási tartállyal ellentétben a keringtető szivattyúk telepítési helyzete nem annyira fontos. Kívánatos azonban csatlakoztatni őket a lehűtött hűtőfolyadék elvezetéséhez szükséges csőhöz. Ebben az esetben a berendezés több időt fog működni.
2. A beszerelés során gondoskodni kell arról, hogy az elektromos szivattyúk tengelye szigorúan vízszintes legyen. Ellenkező esetben a torzulások miatt a csapágyak hamarosan meghibásodnak, és meg kell változtatni vagy javítani kell a berendezést.

következtetés

Az előnyök ellenére a fűtés rendezésének sugárzási módja nem tulajdonítható költségvetési döntéseknek. Azonban a kapott előnyök kétségtelenül megéri az elköltött pénzt és erőfeszítést. Csak a megfelelő berendezést kell kiválasztani, hogy ne váljon a rendszer "szűk keresztmetszetévé". Erről többet tud megtudni a videóban.
