Saját kezeinkkel fűtőkazánnal készülünk
Természetesen egy saját kezű kazán építése érdekes a magánházak sok tulajdonosa számára, mert ez hatékony módja a saját pénzük megmentésében, valamint az erkölcsi megelégedettségnek, amelyet egy személy akkor kap, ha valamit csinál önmagában. És nem mindig lehetséges a gyáregység megvásárlása magas költségek miatt, mivel az ilyen termékek ára nem illeszkedik az oroszországi átlagos rezidensek béreihez.
Most kitaláljuk, hogyan kell egy ilyen fűtőelemet egy tégla hőcserélővel létrehozni és megtekinteni a kísérő videoklipet.
Mindent megteszünk magunkat
Általános áttekintés
- A fűtőkazánok kialakítása nagymértékben különbözhet a társaiktól, mivel nemcsak az egység tüzelőanyagának teljesítményét és típusát veszi figyelembe, hanem az egyedi jellemzőit is.
- Először is a hőcserélő tervezésére vonatkozik, amely összekapcsolt csövekből, valamint acéllemezből készült csövekből és konténerekből állhat, ugyanakkor ugyanazt a funkciót és ugyanolyan teljesítményt nyújtja.
- Természetesen annak érdekében, hogy egy ilyen csomópontot magadra tegyünk, szükségünk van némi tapasztalatra, és mivel csak egy tapasztalt hegesztő képes fűtőtestet (hőcserélőt) főzni, akkor az iparágban nincsenek szakmai készségek, jobb, ha szakembert. Ne feledje, hogy a varrásnak itt nagyon jó minőségűnek kell lennie, mivel a tartály olyan vizet tartalmaz, amely képes bejutni a résbe, amelynek mérete kisebb, mint egy mikron.

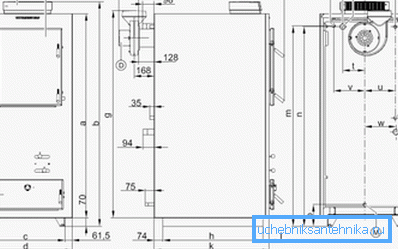

- Ha tudja, hogyan kell csiszolóval (sarokcsiszolóval) dolgozni, a fűtőkazán rajza a szeme előtt, önállóan előkészítheti a hőcserélő alkatrészeket, és a hegesztési munkát szakemberrel megbízhatja. De nagyon fontos, hogy pontosan betartsák a méreteket és arányokat, ellenkező esetben a hegesztési munka egyszerűen lehetetlen a méret ellentmondásossága miatt.
- Itt is szükség van egy kályhaszerző vagy legalább egy kőműves készségére - téglafalat kell felállítania, és bizonyos szabályok szerint, mivel a fűtőkazán minden rajzának sajátosságai vannak a különböző méretük miatt.
Megjegyzés. Megnézzük azokat a terveket, amelyek önállóan vagy professzionális hegesztő segítségével is elvégezhetők.
1. opció

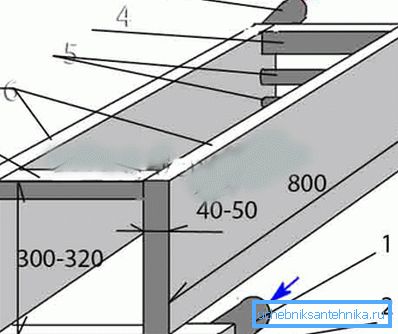

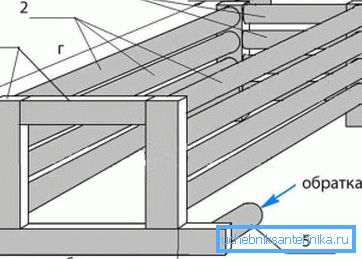

A függőleges állványoknál használt üreges profilban. Vágjon kerek lyukakat, amelyek megfelelnek az összekötő cső átmérőjének - ez elektromos hegesztéssel vagy gázvágóval történik. Ezt két oldalról hajtják végre, ugyanakkor mindegyiküknél a 60 mm-es profil oldalán négy lyuk van, amelyek átmérője 50 mm és négy 40 mm között van 40 mm-es síkban.
A szerkezet alsó részében egy 50 mm átmérőjű kör alakú lyuk van vágva, alulról a visszahúzáshoz (hűtött víz) és az ellenkező oldalon az ellenkező oldalról a forró hőhordozó ellátásához.
Megjegyzés. A hegesztés után minden esetben a fém felületén sagok lesznek, de az ilyen munkának a lehető legtisztább és finomabbnak kell lennie. Ezért távolítsa el a síkban lévő minden rendellenességet a darálóval, és ha szükséges, a lyukak belső felületét kerek vagy félkör alakú fájlokkal kell kezelni.
Ha az összes üres helyre kerül, akkor vízszintesen sík síkra lesz szüksége - lehet, hogy csak egy fa pajzs lesz, kiürülve a táblákból, csak akkor kell vízzel áztatni, hogy megóvja a szikrákat.
Az utasítás elsősorban az első és hátsó falak összeszerelését (hegesztését) ajánlja, és csak azután szerelje fel a többi elemet. Ez a két panel egymáshoz képest szigorúan függőleges helyzetben van elhelyezve, és viszont minden cső hegesztett, csak ez a munka jobban elvégezhető egy asszisztenssel, hogy a részeket derékszögben rögzíthesse.
Amikor a keret készen áll, a nyitott végeket egy téglalap alakú profillal sajtolhatja, és hegesztheti a fentiekben ismertetett tápellátást és visszatérő csonkokat. Minden - meg kell őrölni a varratokat egy darálóval, és ellenőrizni a szerkezetet a feszességet a víz beírásával és 1-2 óra elteltével. Ebben az esetben, ha a munkát nem teljesen minőségi, akkor sötét foltokat lát a varratokon - ezek szivárgások.
2. opció

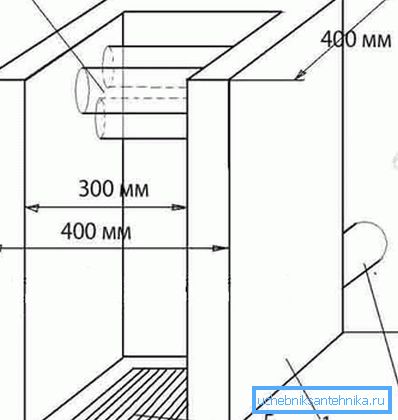

Megjegyzés. Ha 3-5 mm vastagságú hőálló acéllemez áll rendelkezésre, a fűtőkazán felszerelése, pontosabban a hőcserélő telepítése nagymértékben leegyszerűsíthető.
Ez a kialakítás valójában nem igényel részletes megjegyzéseket, mivel az egész szerkezet szinte teljes egészében egymáshoz hegesztett lapokból (kapacitásból) áll, amelyek cső profilok révén kommunikálnak egymással.
Természetesen az elülső és hátsó oldalról vannak csatlakozások a hűtőfolyadék szállításához és visszatéréséhez. A termék látszólagos egyszerűsége ellenére a hegesztési munkát ismét egy szakember végzi el, ellenkező esetben a varratok szivárgásának veszélye áll fenn.
Megjegyzés. A kialakítás méretei a kemence nagyságától függően megváltoztathatók. Ugyanakkor a cső profiljának keresztmetszete és az acéllemez vastagsága változatlan maradjon.
felszerelés
Nem foglalkozunk részletesen a tűzhely szabályairól és paramétereiről, mivel ez meglehetősen tágas téma, és külön cikkben kell kiemelni - az általános rendelkezéseket megvizsgáljuk.
Amint azt korábban említettük, a fűtőelem méretei megváltoztathatók, de ebben az esetben a tűzhely méretei alkalmasak egy olyan vidéki ház vagy ház számára, amelynek területe nem haladja meg a 90-100 métert2 standard (radiátoros) fűtési rendszerrel. Ezért figyelembe kell venni, hogy mindegyik fűtőberendezésben nem lesz több, mint 7-8 szakasz, a rendszer kétcsöves, és nem lesz második áramkör (fűtött padló).

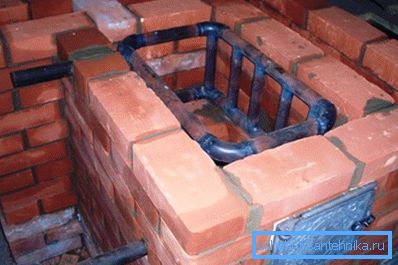

A kályhának a beton alapon kell alapulnia, és minden paraméternek szigorúan meg kell felelnie a függőleges és a vízszintesnek, vagyis a 90 ° -os szög figyelembevételével. A hőcserélőt úgy kell beállítani, hogy a felső része alacsonyabb legyen a tápfeszültség áramkörénél, legalább 10 mm - ez azért van, hogy megakadályozzák a légzárást a rendszerben.

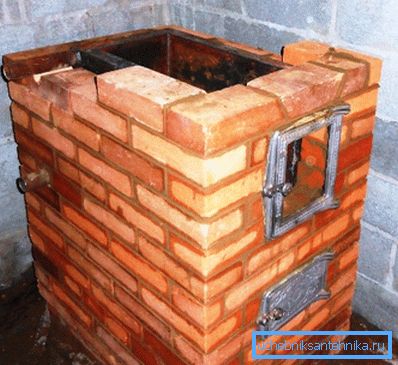

A hőcserélő körül felállított falaknak legalább 20-30 mm-rel (fél téglával) meg kell haladniuk magasságát, és az épület felső részét öntöttvas főzővas kályhával kell lefedni, ami nagyon alkalmas a nyári házak és vidéki házak számára. Ugyanakkor az öntöttvas lemeznek könnyen eltávolítható elemnek (pl. Fedélnek) kell lennie ahhoz, hogy hozzáférést biztosítson a korom megelőző tisztításához - ez nagymértékben növeli az egység hatékonyságát.
Függőleges szerkezet
Ha a fűtőkészülék készülékét csak a fűtőkörre tervezték, akkor függőleges, keskeny kialakítású, ahol egy főzőlap vagy egy főzőlap van a tetején, vagy egyáltalán nem létezik. Egy ilyen szerkezetre ugyanazt a hőcserélőt alkalmazzák, amelyet a 2. lehetőség ismert, csak a méreteit kell a kemence méretéhez igazítani.
Gazdasági lehetőség

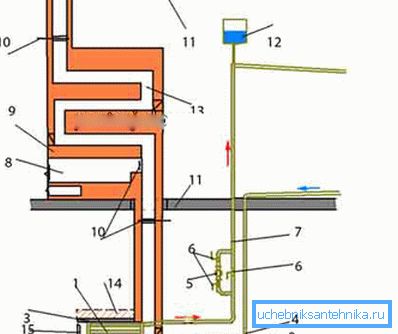

Ez az opció azt jelenti, hogy a fűtőkazán az alagsorban vagy a földszinten található - ez lehetővé teszi a kazán alján és a kémény felső részének különbségét, amely legalább 7 m legyen!
Figyeljen a rajzon - a kazán kéményén (fent) van egy tűzhely vagy egy fűtési pajzs, míg a kazánt csak a tűzhely vagy a pajzs alá kell helyezni. A lényeg az, hogy a kazán kéménye áthalad a kemence rendszerén. A kazán tüzelőberendezésének kimenetén egy szelep van felszerelve, amely a kazán használata közben zárva van, és a kemence működése közben nyitva van.
következtetés
Figyelembe vettük az általános rendelkezéseket, hogyan lehet saját kazánnal ellátni a fűtőtestet, sőt még csak néhány a legkeresettebb megoldás. Valójában sok különböző módszer és módszer létezik, és mindegyikük külön cikkben érdemes megfontolni.
