Szekcionált radiátorok: a beépített és a szekcionált

Eltekintve attól a ténytől, hogy különböző elemeket használnak az elemek előállításához, maga a radiátor kialakítása is eltérhet. Különösen lehetséges mind a moduláris (szakaszos) radiátorok, mind pedig a szilárd anyagok találkozása. Mindegyik típusnak számos előnye van, és a tájékozott választás érdekében jobb, ha részletesebben megvizsgáljuk, hogy a bimetallikus szekcionált fűtőtestek milyen helyzetben vannak, és ha teljes modellek illeszkednek.

Szekcionált radiátor

Eszköz egyrészes és szekcionált radiátorral

A fűtőelem készüléke az alkalmazott anyagtól függ:

  • A klasszikus öntöttvas radiátorok 1 vagy 2 csatorna jelenlétét feltételezik a hűtőközeg áramlásához. Általában a szekcionált, külön szakaszok egymáshoz kapcsolódnak egymáshoz egy bal és jobb szálon lévő mellbimbókon keresztül a különböző oldalakon;

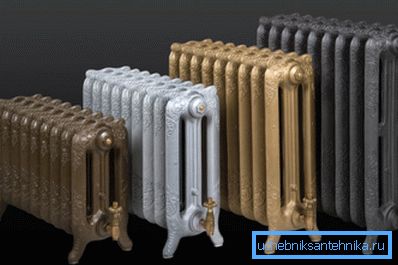

Az öntöttvas elemek szintén gyártottak keresztmetszetet

Figyelj! Amikor bekapcsolja a mellbimbót, a szomszédos részek szorosan vonzzák egymást, de ez nem elég ahhoz, hogy biztosítsa a kötés tömítettségét. Ezért szükségszerűen tömítő tömítéseket kell használni.

  • Az alumínium modellek eltérőek, hiszen minden egyes szakasz több elemből is állhat. Természetesen több kötés nem javítja a tartósságot;
  • Az acél szekcionált radiátorot nagy szilárdság jellemzi, és képes ellenállni a nagy nyomásnak a fűtési rendszerben. Emellett a hűtőközeg üzemi hőmérséklete 100 ° C feletti hőmérsékletre emelhető. Ami az építési típusokat illeti, lehet szekcionált, paneles és csöves (regiszter), az acél a gyártók számára lehetővé teszi majdnem az építés típusát;
  • A közelmúltban bimetál radiátorok vált népszerűvé, amelyben a hűtőfolyadék acélcsöveken keresztül kering, de a bordák alumínium csövekből készülnek. Réz + alumínium kombinációja is előfordulhat.
A képen látható, hogy az alumínium bordák az acélcső tetejére vannak helyezve.

Az alumínium bordák használata csökkenti a súlyt és biztosítja a radiátor gyors felmelegítését. A modern modellekben a bordák kialakítása úgy van optimalizálva, hogy a levegő az alulról felfelé mozogjon. Vagyis az alsó részben hideg levegőt veszünk, és a felső részen már fűtött.

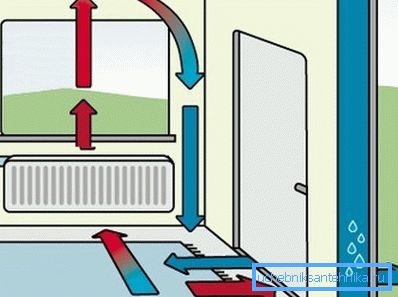

Légmozgás mintázat

A tervezési jellemzők közül meg lehet jegyezni, hogy az alumíniumlemezek között további merevítők vannak jelen. A gyártók írják rá a radiátorok méltóságára, de valójában nincs különösebb előnye ennek az innovációnak, és az ár kissé emelkedni fog. Mégis, a legtöbb elem egyszerűen lóg a falon, és nem tapasztal jelentős mechanikai igénybevételt működés közben, így a nagy merevség egyszerűen nem szükséges.

A radiátor működésének és kiválasztásának jellemzői

A tervezés különbségei nem csak a radiátor megjelenését érintik. Hőteljesítménye és működési megbízhatósága attól függ (minél több ízület, annál gyengébb pontok okozhatnak szivárgást a jövőben).

Monolitikus és szilárd radiátorok összehasonlítása

Jelenleg gyakran használnak szekcionált fűtőelemeket. Ez azzal magyarázható, hogy a szekciók számának változása miatt egyszerűen egyszerűbb a gyártók számára a teljes eszköz hőteljesítményének szabályozására.

A munka a következőképpen szerveződik:

  • szabványos szakaszok kerülnek kiadásra (az egyik hőteljesítmény 170-200 W-ot ér el);
Egy szakasz megjelenése
  • akkor az akkumulátor gyárilag gyárilag össze van szerelve. Már figyelembe veszi a helyiség méreteit.

Figyelj! Elvben a felesleges részeket is eltávolíthatja a saját kezével, vagy fordítva, add hozzá a hiányzó részeket. De nincs semmi garancia arra, hogy az akkumulátor összeszerelésénél lehetőség nyílik az ízületek gyári szorításának elérésére a szakaszok között, ezért jobb, ha nem kockáztatjuk.

Az előregyártott szerkezetben néhány jelentős hátrány van:

  • ízületek - a lehetséges jövőbeli problémák;
  • Az ilyen akkumulátort a fűtési rendszer szabványos nyomására tervezték, vagyis a 100 ° C-nál magasabb üzemi hőmérsékletű hűtőközeg használata nem ajánlott.

Vannak eladó és szilárd modellek radiátorok. Minden különbség abban a tényben rejlik, hogy az akkumulátor teljes méretűvé válik. Vagyis az acélcsövek keretet alkotnak (hűtőfolyadék áramlik rajta), és alumínium bordákat telepítenek rá gyárilag.

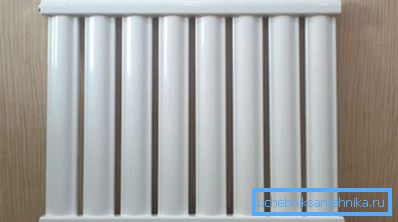

Egyrészes fűtőtest

Ebben a kialakításban a hátrány az, hogy nem lehet növelni a készülék hõkapacitását további szakaszok hozzáadásával. De az előnyöket fel kell jegyezni a lehetőséget, hogy növelje a nyomást a fűtési rendszer és a hőmérséklet a hűtőközeg 120-150 fok. Az ilyen radiátorok ideálisak egy autonóm fűtési rendszerhez.

Mit kell keresni a választás során?

A választási utasítás általában az eszköz minimális hőteljesítményének egyszerű számítására szorítódik, a helyiség területének megfelelően. Használhatja az egyszerűsített módszert, és folytatja azt a tényt, hogy 10m2 az akkumulátor legalább 1 kW hőteljesítményre van szüksége (ezt az értéket a fűtőberendezés dokumentációjában fel kell tüntetni).

Figyelj! Az adott függés csak a 2,7 m magasságú mennyezetekre vonatkozik, de ha a mennyezet magas, akkor a kapott eredményt körülbelül 15% -kal kell növelni. A szükséges hőteljesítmény meghatározásakor figyelembe kell venni a helyiségben lévő ablakok és ajtók számát, a szigetelés típusát, elhelyezését stb.

A felvételektől függően indikatív ajánlások az akkumulátor töltöttségére vonatkozóan

A hőátadás mellett figyelmet kell fordítani mindenféle hasznos dolgokra, például a padlóra vagy a törülközőtartóra.

Lehetővé teszik az akkumulátort, hogy megoldja a kisebb háztartási kérdéseket:

  • A szekcionált radiátorok törülközőtartója hasznos eszköz, amely lehetővé teszi törölközők, pólók és egyéb kis elemek törlését az akkumulátor körül. Külsőleg úgy néz ki, mint egy fémcső (rozsdamentes acél), amely be van helyezve műanyag tartókba. A tartók résszel ellátott klipek formájában készülnek, egyszerűen csak az alumíniumlemezre helyezik, hogy az ilyen kiegészítést az akkumulátornál helyezzék el, legalább hat szakaszból kell állnia;
Egyszerű törülközőtartó

Figyelj! Ha megpróbálja kiszáradni a ruhákat a radiátoron, akkor nagy a kockázata annak, hogy egyszerűen éget, a bordák magas hőmérsékleten melegednek fel, és barna csíkok maradhatnak a szöveten. A törülközőtartó megakadályozza a szövet és fém radiátor érintkezését.

  • a padló konzol jó, mert lehetővé teszi, hogy biztonságban tartsa a falat. Különösen fontosak ezek a rögzítő rendszerek a nagy ablakokban lévő helyiségekben, ahol az ablakpárkány alatt lévő elemeket nem lehet elhelyezni.
Az egyik lehetőség a padlóra

A szekcionált radiátorok bármelyik padlóeleme ugyanolyan kivitelű - műanyag vagy fém láb állítható magassággal, a felső részen egy mélyedés található a radiátor és a fém klip kényelmes elhelyezéséhez.

Különbségek lehetnek a zár típusában - használhatunk hajlított acél rúdot a végeken egy szálon vagy egy láncban, amely egyes mozgó részekből áll. A konzol kiválasztásánál figyelembe kell venni az akkumulátor hosszát, ha ez meglehetősen masszív, és túllépi a 10 részt, akkor az oldalán lévő konzolokon kívül a radiátor közepén is 1-et kell hozzáadnia. Ha ez nem történik meg, akkor az akkumulátor süllyed, és az alján lévő ízületeken keresztül áramlik.

Padló konzol

A végén

A szekcionált elemek olyan erősen megalapozottak az életünkben, hogy sok ember még csak nem is sejteti az integrálta létezést. Eközben egyedi helyzetekben az egész radiátorok lehetnek előnyösek, mivel ellenállnak a rendszerben nagyobb nyomásnak, és a hűtőközeg hőmérséklete 40-50% -kal növelhető a hagyományos fűtési rendszerhez képest.

A javasolt információk lehetővé teszik, hogy választani tudjunk. A jelen cikk videója bemutatja a fűtőtestek padlózatának eszközeit.
