Szellőztető melegítők: típusok, szerelés, számítás

A cikk témája a szellőztetés levegő fűtésére szolgáló eszközök. Meg fogjuk tudni, hogy ők, és hogyan vannak felszerelve. Ezenkívül meg kell tudnunk találni, hogyan történik a légmelegítő számítása.

A felhasználás célja

Sőt, miért van szüksége a fűtött levegőellátásra?

Számos oka van:

• Alacsony hőmérséklete elkerülhetetlen kondenzációt jelent a szellőzőcsövekben.. A szellőzőcsövek hőszigetelésére vonatkozó minden intézkedés csak csökkenti a számát, de nem oldja meg teljesen a problémát. Az utca bejáratánál azonban a levegő felmelegítése lehetővé teszi, hogy elfelejtsd a nedvesség kondenzációját.
• A hálóban vagy az óvodában a jeges levegő sugárzása aligha teszi kényelmesebben és biztonságosan az Ön egészségét.

By the way: gyakran ezeken a helyeken csak a kapucnival szerveződik. A beáramlást a szobák közötti légáramlás okozza.

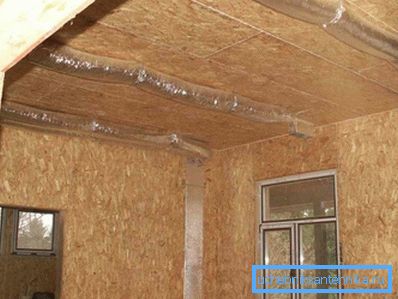

• Végül van olyan, mint a légfűtési rendszer. A fűtött befúvott levegő visszacsapórendszerekkel párosulva kiküszöböli a radiátorok vagy padlófűtés szükségességét, valamint a hőhordozó összetett és drága vezetékeit.

típusok

Milyen jelek szerint osztályozható a fűtőberendezések?

Hőforrás

Minőségében felhasználható:

1. Villamos energia.
2. A fűtőkazán, a kazánház vagy a CHP által termelt hő, és a hűtőfolyadékkal a fűtőberendezésbe kerül.

Vizsgáljuk meg mindkét rendszert egy kicsit részletesebben.

A frisslevegő-szellőzéshez használt elektromos légmelegítő rendszerint több cső alakú elektromos fűtőtest (fűtőelem) van, amelyeken a fűtőelemek a hőcserélő terület növelésére vannak feszítve. Az ilyen eszközök elektromos teljesítménye több száz kilowattot érhet el.

3,5 kW teljesítmény mellett nem csatlakoznak a konnektorhoz, hanem közvetlenül a panelhez külön kábellel; 7 KW teljesítményű, 380 V teljesítményt ajánlunk erősen.

Hivatkozás: a vezeték fűtése közvetlenül arányos a rajta keresztül folyó árammal. A tápfeszültség növelése lehetővé teszi a működési áram csökkentését az elektromos áram fenntartása mellett.

Milyen előnyei vannak az elektromos fűtőberendezésnek a szellőztetéshez a víz háttérén?

• Egyszerű telepítés. Fogadja, hogy sokkal könnyebb a kábelt a fűtőberendezéshez csatlakoztatni, mint a hűtőfolyadékot keringeni.
• Nincs probléma a bélés szigeteléssel. A tápkábel saját elektromos ellenállása miatt bekövetkező vesztesége két nagyságrenddel kevesebb, mint a hűtőfolyadék hőcseréje.
• A levegő hőmérsékletének egyszerű beállítása. Annak érdekében, hogy a befújt levegő hőmérséklete állandó legyen, elegendő egy egyszerű vezérlőáramkör felszerelése hőérzékelővel a fűtőegység tápfeszültség áramkörében. Összehasonlításképpen, a vízmelegítő rendszer arra kényszeríti Önt, hogy megoldja a levegő hőmérsékletének, hőhordozójának és a kazán teljesítményének megfelelő problémákat.

Meghibásodik a tápegység?

1. Az elektromos készülék ára valamivel magasabb, mint a víz. Például egy 45 kilowattos elektromos fűtőelem 10-11 ezer rubelre vásárolható; ugyanazon kapacitású vízmelegítő csak 6-7 ezerért kerül.
2. Ami még fontosabb, ha közvetlen fűtést használnak a villamos energiával, felháborító működési költségek vannak. A hűtővíz felmelegítésére, amely a levegő vízmelegítő rendszerébe hőt küld, a gáz, a szén vagy a pellet égési hőjét használják; ez a hő kilowattban sokkal olcsóbb, mint a villamos energia.

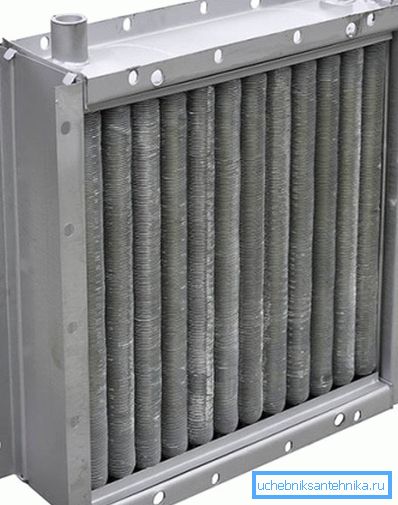

A bemeneti szellőztetéshez használt vízmelegítők általában olyan hagyományos hőcserélők, amelyek kifejlesztett peremmel rendelkeznek.

A vízen vagy más hűtőfolyadékon átáramló hő hatására a peremeken áthaladó levegő áramlik.

A rendszer előnyei és hátrányai tükrözik a versenytárs megoldás jellemzőit:

• A fűtés költsége minimális.
• A működés során felmerülő költségeket a felhasznált tüzelőanyag típusa és a hőátadás szigetelésének minősége határozza meg.
• A levegő hőmérsékletének beállítása viszonylag összetett, és rugalmas rendszert tartalmaz a keringés és / vagy a kazán szabályozására.

anyagok

Az elektromos légmelegítők esetében az alumínium vagy acél bordákat általában szabványos fűtőelemeken használják; egy kevésbé gyakori fűtési rendszer nyitott volfrám tekerccsel.

A vízmelegítőkre három változat jellemző.

1. Az acélcsövekkel ellátott acélcsövek maximális építkezési olcsóságot biztosítanak.
2. Alumínium csövek alumínium bordákkal az alumínium magasabb hővezetőképességének köszönhetően enyhén nagyobb hőátadást garantálnak.
3. Végül az alumínium bordákból készült rézcsőből készült kétfémes hőcserélők biztosítják a maximális hőátadást a hidraulikus nyomás ellen valamivel alacsonyabb ellenállással.

Egyéni végrehajtás

Különös figyelmet érdemel pár megoldás.

1. A légkezelő egységek egy előmelegített ventilátorral ellátott fűtőberendezés.

1. Emellett az ipar termel termékeit hővisszanyerőkkel. A hőenergia egy része a légáramlásból származik a kipufogó szellőztetésben.

felszerelés

Ha nincsenek különös problémák az elektromos készülékek telepítésével, akkor a vízzel minden valamivel bonyolultabb. Mi a szellõzõ fûtõ köteléke? Egy önhordó kis teljesítményű légfűtési rendszer esetében a legegyszerűbb megoldás lenne egy pár elzárószelep felszerelése (javítás esetén) és egy termosztatikus fej a kiömlőnyíláson a fűtőtest előtt lévő résbe.

Ezenkívül az általános fűtési rendszerhez történő csatlakoztatás szükségszerűen bypasstal van ellátva, amely lehetővé teszi a készülék kikapcsolását a keringés megállítása nélkül. Ha egy nagy kapacitású légfűtő felelős a levegő egész épület szellőztetéséért, akkor az ilyen utasítás nyilvánvalóan nem megfelelő. Itt van az egyik lehetséges pántolórendszer.

Valószínűleg a rendszer néhány megjegyzést igényel.

• A bemeneti szelepek, mint az előző esetekben, a fűtőkör keringésének megállítása nélkül, illetve az elzáró szelepek javítása vagy cseréje esetén szükségesek.
• A durva szűrő megakadályozza a háromutas szelep vagy a por, homok vagy rozsda szivattyújának lefoglalását.
• A keringtető szivattyú lehetővé teszi a hűtőfolyadéknak a kis gyűrűn keresztül történő áthaladását a jumperen keresztül.
• A visszacsapó szelep megakadályozza, hogy a hűtőközeg ellentétes irányba mozogjon a jumperen: az áramlási csőre gyakorolt ​​nyomás mindig nagyobb.

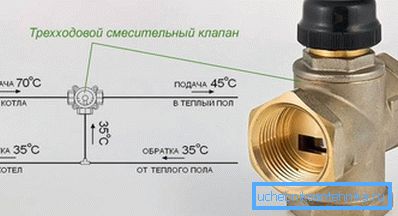

• Végül a rendszer fő eleme - egy háromutas szelep elektromos meghajtással és hőmérsékletérzékelővel - lehetővé teszi a hőátadó közeg összekeverését a táp- és visszatérő csövekből, és a keveréket a szenzor-mérések függvényében adják ki.

Fontos: Az a pillanat, amelyet a vázlatos képen nem jeleztek - csak akkor működik, ha van egy visszatartó alátét a visszatérő csővezetéken (például az alsó szelep egyik karimáján).

számítás

Mekkora a szellőztető fűtő teljesítményének kiszámítása?

Itt egy egyszerű képlet a Q (W) = L * 0.335 * (TV-Tn) formában, ahol:

• Q - a készülék teljesítménye;
• L - a levegő mennyisége óránként;
• TV és Tn - hőmérséklet kimenő és befecskendezett áramlás.

Tehát -5 ° C-os kültéri hőmérséklet, a belépő szellőztetés + 18 ° C-os célhőmérséklete és 500 m3 / óra levegőfogyasztása esetén a szellőztető fűtőelem számítása 500 * 0,335 * 23 = 3852,5 watt.

következtetés

Reméljük, hogy képesek vagyunk megválaszolni az összes olvasott kérdést.

A további anyagi anyag, mint rendesen, megtalálható a mellékelt videóban ebben a cikkben. Sok szerencsét!
