Szervo a fűtéshez - az "intelligens" fűtési rendszer alapja

A múltban nem volt különösebb szigorú követelmény a fűtési rendszerek számára - elég volt, hogy a szoba meleg volt. A megbízhatóság mellett a korszerű fűtési rendszer biztosítja a széles körű hőmérséklet szabályozását is. A szervo hajtás úgy lett kialakítva, hogy a fűtést minél érzékenyebbé tegye, lehetővé téve a helyiség hőmérsékletének a fokát

Alkalmazási kör

A fűtési rendszerben különböző helyeken telepíthető, például, ha szükséges a hűtőfolyadék áramlásának szabályozása a fűtőkészülékbe, a beszerelési csőre van szerelve. De a fűtőszelep szervo-szelepe lehetővé teszi a kazán kemencében a levegő áramlásának szabályozását, azaz a fűtőkészülék teljesítményének beállítását (lásd még a Modern Fűtés Terem cikket - magas színvonalon elérhető áron).

A helyiség hőmérsékletének beállítása gyakran két módon történik:

• termosztátok segítségével - A legjobb megoldás fűtőtestek esetén. Ebben az esetben a szabályzókat minden egyes elem elé helyezzük, és automatikusan szabályozzuk a hűtőfolyadék áramlását a radiátorban;
• szervo használatával - leggyakrabban a padlófűtés hőmérsékletének beállításához szükséges.

Figyelj! A szervók a szokásos termikus fejek helyett a fűtőtest fésűjére telepíthetők.

Meleg padlók esetében különösen fontos, hogy a hűtőközeg ne legyen magasabb, mint egy bizonyos hőmérséklet. Ha például a hűtőfolyadék áramlásának szabályozása hagyományos hőmérsékletszabályozókkal történik, akkor a rendszer indításakor olyan helyzet alakulhat ki, amikor forró víz áramlik a csövekbe. Ennek eredményeképpen egyszerűen kényelmetlen lesz a padlóra járni egy ideig, és a csövek egy része meghibásodása lehetséges.

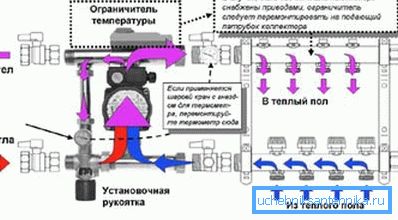

A szervó felszerelése egy háromutas szeleppel a gyűjtőcsonkra elkerülheti ezt. Általában ezt teszem, különösen azért, mert az ilyen eszköz ára minimális.

Bővebben a tervezésről

A szervomotorok két csoportra oszthatók: elektromechanikus és elektrotermikus. Az első esetben a mechanikus elrendezés segítségével mozgásba hozzák a mozgást. Az elektrotermikus készülékekben a folyadék (gáz, szilárd) tulajdonsága a fűtésre melegített térfogat megváltoztatására szolgál, és fűtési rendszerekben használják őket.

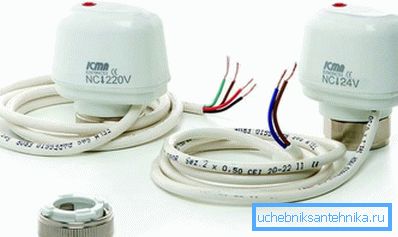

Egy adott modell kiválasztásakor ismernie kell a felhasznált jelölést, lehet, hogy olyan lehetőségek vannak, mint:

• általában nyitott / zárt;
• 230 vagy 24 V feszültség.

A feszültség minden tiszta - 230 V azt jelenti, hogy a készüléket a hálózatról táplálja, és a 24 V-ot az akkumulátorokról. De a nyitott / zárt, ami közvetlenül kapcsolódik a működési módhoz és az eszköz hatóköréhez.

• az áramkör zárásakor általában zárt állapotú, a víz a csőszakaszon keresztül áramlik, ez a fűtésre használt típus;
• általában nyitott - éppen ellenkezőleg, amikor az áramkör bezáródik, blokkolja az anyag mozgását a csövön keresztül, az ilyen eszközöket főként klímaberendezésekben, hűtőberendezésekben használják.

Eszköz és működési elv

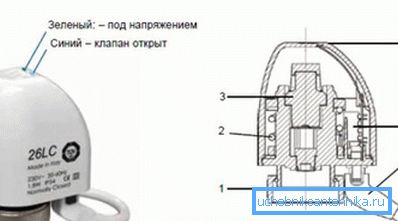

A készülék fő elemét hullámosított falú zárt kamrával lehet nevezni. Ezen a kamrán belül gáz, folyadék vagy szilárd anyag lehet - ha felmelegszik, megváltoztatja a fújtató méreteit (hermetikus kamra), és szabályozza az anyag áramát a csövön keresztül.

Működés közben a helyiségben bárhol található termosztát jelzi a szervónak, hogy a hőmérséklet meghaladja az optimális értéket. Az áramkör bezáródik, és az áram áramlik rajta.

Ha ez megtörténik, a fújtató fűtése és meghosszabbítása. A fúvóka meghosszabbításakor a szelepszáron lenyomódik, csökkentve a csövön lévő áthaladási nyílást.

A kivitel rugós, így az áramkör újra kinyílik és a fújtató lehűl, a rugó visszaállítja a nyomót az eredeti helyzetébe, és a furat furata megnövekszik.

Telepítési jellemzők

A szervo utasítás saját telepítésénél fog kinézni:

• Először a termosztátot helyezték a helyiségbe - rögzíti a levegő hőmérsékletének változását;
• akkor két- vagy háromutas szelepet szerelnek be (az egyes szelepek jellemzőit az alábbiakban tárgyaljuk);
• A szervo működtetőelem közvetlenül a szelepre van szerelve, és a termosztáthoz csatlakozik. A készülék működik.

Figyelj! A 4-eres szervohajtásoknál 1 érintkező található a többi eszköz csatlakoztatásához.

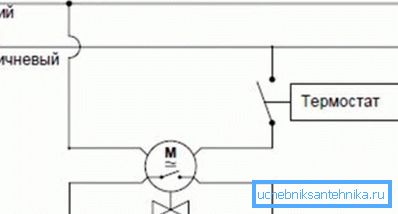

Ha az összes csatlakozás helyes, akkor a szervofejen lévő LED világít, színével meg tudja ítélni a helyzetet:

• a kék szín azt jelzi, hogy a készülék jelenleg ki van kapcsolva, vagyis nyitott állapotban van;
• egy zöld lámpa azt jelzi, hogy a készülék feszültség alatt van, azaz a szervó zárva van.

Két- és háromutas szelepek használata

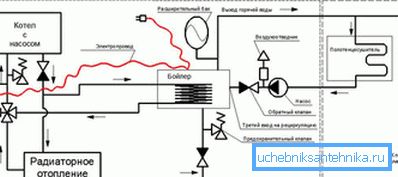

A hajtómű kettős, három és négyutas szeleppel használható. A fűtési rendszerekben leggyakrabban az első két típusú szelep van.

A kétirányú szervószelepeket általában a radiátorok elé helyezzük. Az ilyen berendezésnek csak egy bemenete és egy kiömlőnyílása van, és a nyíláson történő változtatás lehetővé teszi a hűtőfolyadék áthaladását a szelepen keresztül. A szabályozó készülék beépítése kézzel történik.

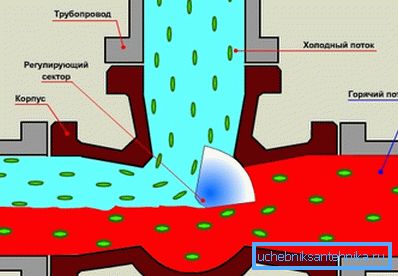

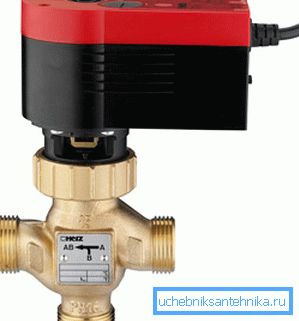

A háromirányúak sokkal több funkciót kínálnak. A szervo hajtás telepítése nemcsak a hűtőfolyadék áramának szabályozását teszi lehetővé, hanem szükség esetén a fűtőkörök egymástól történő elkülönítését is.

Figyelj! A fűtési körök elválasztása egyszerűen szükséges, ha hagyományos radiátoros és alacsony hőmérsékletű fűtést (padlófűtés) használnak.

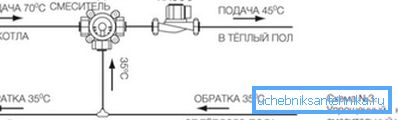

Hőszabályozás esetén a 3 utas szelep működtetője például elrendezheti a vízvezeték-csőben a visszatérő csőből történő keverést. Ez 100% -os garanciát jelent arra, hogy túl meleg hőátadó folyadék nem kerül a fűtőberendezésbe.

Összegezve

A szervo hajtások használata nagy rugalmasságot tesz lehetővé a fűtési rendszer beállításában. Ugyanakkor az ilyen eszköz költsége alacsony, és a telepítés egyszerűsége csak népszerűségét növeli. Egy ilyen fűtési rendszer lehetővé teszi, hogy megfelelően és gyorsan reagáljon a legkisebb hőmérsékletváltozásra a házban (lásd még a Fűtés telepítése: Tippek az autonóm rendszer elemeinek kiválasztására).

A videó egy példát mutat be egy szervó beszerelésére a fűtési kollektoron.
