Tágulási tartály a fűtéshez - beépítési ábra zárt és nyitott

Egyes tágulási tartály autonóm fűtési rendszerének telepítésekor szükség van. Ebben a cikkben megnézzük, hogy mi ez a készülék, milyen funkciót hajt végre és hogyan kapcsolódik a rendszerhez.

Mi a tágulási tartály és miért van szükség?

Az eszköz nevéből kiderül, hogy a bővítéshez szükséges. Az a tény, hogy a hőmérsékletváltozás hatására a rendszerben a nyomás a hőtágulás hatására megváltozik. A térfogatának megváltoztatásakor a víz vagy más hűtőközeg gyakorlatilag össze nem állítható, a hőtágulás a fűtőberendezések megsemmisülését eredményezheti.

Ezért van olyan jelenség, mint a vízütő, ami károsíthatja a csöveket vagy a radiátorokat. Az egyetlen helyes megoldás ebben a helyzetben egy tartály levegővel (könnyen összenyomható anyaggal) való felvétele a rendszerben. Ilyen tartállyal a hűtőközeg hőtágulása csak enyhén megnöveli a nyomást.

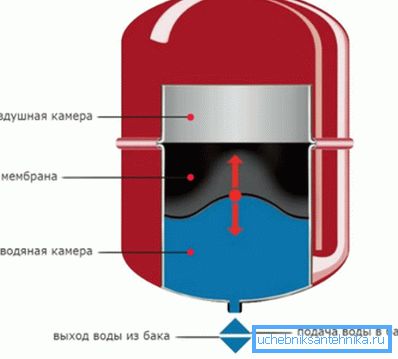

Figyelj! Annak érdekében, hogy az oxigén ne oldódjon vízben, és ne okozzon korróziót a csővezetéken belül, a tartályban lévő vizet elasztikus membrán választja el a levegőtől.

Meg kell jegyezni, hogy az eszköz a leírt funkciót zárt fűtési rendszerekben hajtja végre.

Az expanziós tartályokat azonban más típusú fűtési szerkezetekben használják:

• Nyitott rendszerekben, amelyek érintkezésbe kerülnek a levegővel.
• Központi rendszerek túlcsordulással. Ebben az esetben a tartályt a tetőtérben szerelik fel, és a ház fűtővezetékéhez csatlakoznak.

Mindkét esetben egy fűtővíz tartály felállítására van szükség ahhoz, hogy kiküszöbölje a csővezetékből a légdugókat. Ez annak köszönhető, hogy a hűtőfolyadék fűtőberendezésekben való nyomása nem elegendő ahhoz, hogy a levegőt a felső részektől elszívják. Ennek eredményeképpen a tágulási tartály tartályként szolgál a levegő gyűjtésére.

Zárt hőcsövekben a fűtést elindítja a levegő, miközben nyitott állapotban önmagában a légkörbe jut.

Telepítési jellemzők

A tágulási tartály felszerelése a fűtési rendszerben az utóbbi típusától függ. Amint fentebb említettük, a fűtést zárt és nyitott módszerekkel lehet megvalósítani.

Az alábbiakban mindkét esetben megfontoljuk, hogy hogyan csináljunk egy do-it-yourself tartály csatlakozási kapcsolatot.

Nyílt rendszer

Nyitott fűtés, lényegében egy nagy edény különleges konvekciós áramokkal.

A fűtési tágulási tartály telepítése ebben az esetben, mint minden más fűtőberendezés esetében, biztosítania kell:

• A kazán által felmelegített hűtőfolyadék gyors felemelkedése a fűtőszerkezet felső részére, valamint a fűtőberendezéseken keresztüli természetes keringés.
• A légbuborékok szabad és akadálytalan felfelé irányuló mozgása.

Ezen okok miatt az eszköz telepítése a szerkezet tetején történik. Leggyakrabban magánházakban ezek a tartályok a padláson vagy a felső szakaszos kollektor tetején találhatók (egyetlen csővezetékrendszerben).

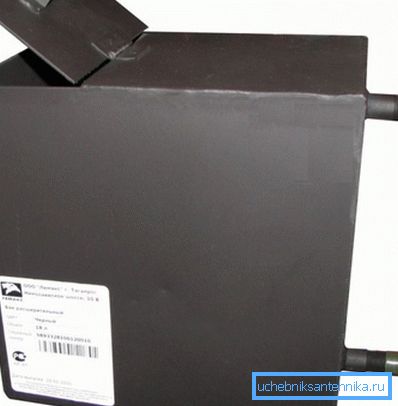

Meg kell mondanom, hogy maga a tartály a nyitott rendszer számára is eltérő a kialakításában:

• Nincs szükség szelepekre;
• Nem kell gumimembrán és még egy fedél.

Ebben az esetben a tágulási tartály egyszerű tartály, amelyhez szükség esetén egy vödör hozzáadásával fel lehet venni a párolgott vizet. Általánosságban elmondható, hogy egy ilyen eszköz ára egy pár elektródával egyenlő, és az acéllemez négyzetméterenkénti költsége több milliméter vastag.

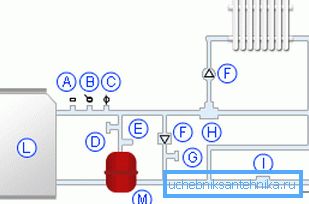

Zárt rendszer

Ha a tervet zárt rendszer szerint hajtják végre, akkor a fűtési rendszer tágulási tartályának felszerelése számos jellemzővel rendelkezik, amelyeket az alábbiakban megvizsgálunk:

• A készülék legjobb csatlakoztatási helye az a terület, ahol a hűtőközeg áramlása a lamináris áramláshoz legközelebb esik és nincs turbulencia.. Ezért a nyilvánvaló megoldás a keringető szivattyú előtti fűtésre történő felszerelése. Ami a helyszín magasságát illeti, ez nem számít, hiszen a fenti eszköz fent említett feladata a vízsugár hőtágulásának és csillapításának kompenzálása.
• Nagy jelentőséggel bír a tartály elhelyezése az űrben. Ideális esetben a folyadéknak felülről kell bejutnia a tartályba, ami teljesen eltávolítja a levegőt a rekeszből a folyadékkal.
• A készülék térfogata a rendszer összes folyadékának legalább egytizede legyen.. Számítsa ki, hogy a víz mennyisége a kazán teljesítményén alapulhat - 15 liter folyadék kerül kilowattra.

Figyelj! Gyakran a fűtőkazánok tágulási tartállyal, sőt cirkulációs szivattyúval vannak felszerelve. Ezért, mielőtt vásárolni készülékek, meg kell győződnie arról, hogy szükség van.

felszerelés

Például, fontolja meg a membrán kapacitásának telepítését.

Tehát az utasítás így néz ki:

• Ha a csatlakozás a meglévő fűtésre történik, először ki kell kapcsolni az összes berendezést, és ki kell üríteni az akkumulátort. Ahhoz, hogy a folyadék jobban folyjon, nyissa meg Mayevsky csapódását.

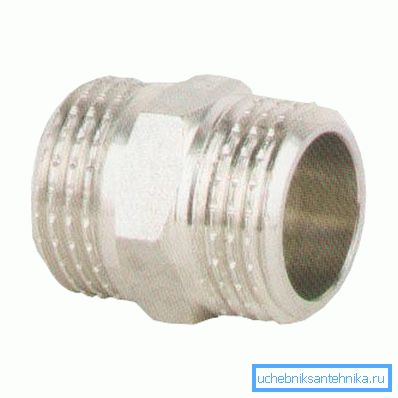

• Ha műanyag fűtőelemeket használnak, a felszerelést egy "Amerikai" elnevezésű eltávolítható szerelőelemen kell elvégezni. Az első rész csavarja a tartályt, a második pedig a csőre van forrasztva. Ezután mindkét rész csatlakoztatva van.

• Ezután vágja le a fűtővezetéket, és szereljen be egy téglát, amelyhez a tartályból készült cső csatlakoztatva van.
• Bár az akkumulátorban nincs víz, meg kell szüntetni a durva szűrőt, és mossuk le.
• Miután az összes elemet helyére telepítette, ki kell nyitnia a csapokat, és fel kell töltenie a radiátorokat vízzel. A nyomásnak 1,2-1,3 kPa-ra kell emelkednie.
• A munka végén el kell indítani a levegőt, és lezárni a csapokat Mayevszkij.

Tipp A tágulási tartály előtt kívánatos egy daru felszerelése. Ezzel megjavíthatja a készüléket anélkül, hogy lemerülne az elemekből.

Miután végrehajtotta az összes fenti lépést, bekapcsolhatja a kazánt.

Hasznos tippek

Annak érdekében, hogy az eszköz működése ne okozzon problémát, javasoljuk, hogy olvassa el az alábbi tanácsokat:

• Minden membrános tartálynak van egy mellbimbója, amely lehetővé teszi, hogy a levegőt a kívánt nyomásig szivattyúzza.. A gyárból az eszközök 1,5 kgf / cm-es nyomással kerülnek értékesítésre. Ugyanez a mellbimbó lehetővé teszi a nyomás csökkentését, ha szükséges.

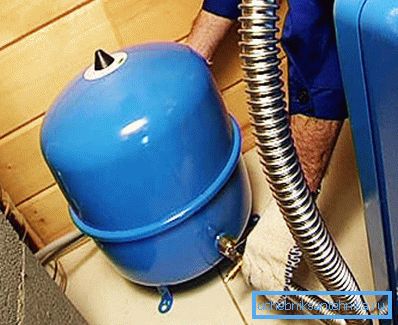

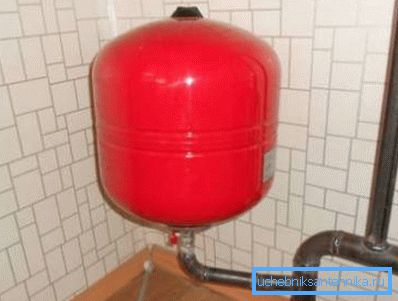

• Vörös tágulási tartályok vannak a fűtésre és kékre a vízellátáshoz.. A különbség csak abban áll, hogy a kékben a membrán élelmiszer gumi.
• Ha a tartály biztonsági szelepe gyakran működik, akkor a térfogata nem elegendő. Ebben az esetben párhuzamosan telepíthet egy másik ilyen eszközt.
• Ha a tartályban forró folyadék forr, akkor azt jelenti, hogy a hűtőfolyadék kis sebességgel áramlik, vagy egyáltalán nincs forgalom.. Ennek megfelelően a probléma a keringető szivattyúban rejlik.

Itt talán minden fontos pont, amelyet a tágulási tartály sikeres telepítéséhez és működtetéséhez meg kell tudnia.

következtetés

A tágulási tartály gyakran a fűtési rendszer szükséges eleme. Továbbá, annak érdekében, hogy hatékonyan megbirkózzon az ehhez hozzárendelt feladatokkal, a fenti szabályoknak megfelelően helyesen telepíteni kell.

A cikkből származó videóból további információkat kaphat e témáról.
