Természetes keringésű fűtési rendszer: 2

A használt kazán típusától függetlenül annak érdekében, hogy egy házat vagy egy lakást hatékonyan felmelegítsen, a hűtőfolyadéknak a lakásba beépített csövek és radiátorok segítségével megfelelő módon kell megszervezni. A leghatékonyabb és széles körben elterjedt gravitációs rendszer. Az alábbiakban a munkájának alapelveit, a meglévő fajtákat, valamint a saját kezűleg természetes keringésű melegítés tervezését ismertetjük.

A működés elve

A fűtési mérnöki hálózatok elrendezésének két fő rendszere van:

1. Fűtési rendszer kényszerkeresztéssel. Ebben az esetben szivattyúberendezést használnak, melynek köszönhetően a víz a megfelelő irányba kerül. Ennek a megoldásnak a hátrányai az elektromos készülékek által előidézett zajok, valamint a fűtés függése az elektromos energia rendelkezésre állásától.
2. Házfűtés természetes keringéssel. Ebben az esetben a kazánból a radiátorokhoz és a háthoz vezető vízáramlás a folyadék termodinamikai tulajdonságainak megváltoztatásával valósul meg.

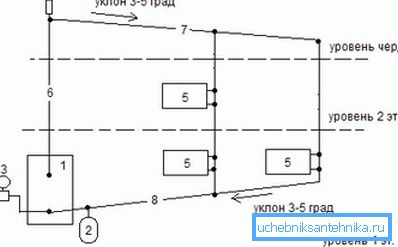

Működésének lényege a következő: a víz felmelegszik, és ennek következtében csökken a sűrűsége, és a folyadék a fűtési rendszer felső részébe kerül. Ahogy lehűl, a hűtőfolyadék fokozatosan a kazánhoz vezet, a ferdén elhelyezett csövek mentén, majd a ciklus folytatódik.

Figyelj! A fûtés természetes forrása csak megfelelõen szerelt csövekkel lehetséges és tágulási tartály jelenléte lehetséges. Ez utóbbi szükséges a levegő eltávolításához a radiátorokból, és megteremteni a szükséges nyomást a mérnöki hálózatban.

A leírt rendszer hátrányai közé tartozik az a tény, hogy a természetes keringésű vízmelegítő rendszer jelentős tehetetlenséggel bír, és nem alkalmas nagy területek (100 négyzetméteres vagy annál nagyobb) vagy 5 vagy több helyiségű házak melegítésére.

Keringési fej

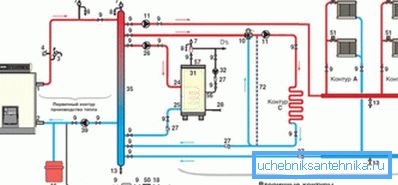

Annak érdekében, hogy a hűtőközeg által szervezett hőcsere a leghatékonyabb legyen, a fűtési rendszert helyileg kell kiszámítani természetes keringéssel.

Fontos figyelembe venni a következő mutatókat:

• a kazán hőcserélőjének helyzete és a fűtés legalsó fűtőtest leeresztőnyílása közötti magasságkülönbség - annál nagyobb ez az érték, annál jobb a folyadék áramlása;
• a hőmérséklet, amelyhez a víz fel van melegítve gáz, elektromos vagy szilárd tüzelőanyag kazánban - annál nagyobb a különbség, annál hatékonyabb a rendszer;
• a radiátorok beépítési magassága és a csővezetékek hajlásszöge - minél magasabb ez a mutató, annál hatékonyabban tudja a lehűtött hűtőfolyadék leküzdeni a belső ellenállást a kazán fordított áramában.

Figyelj! A fűtőkazánnak a fűtőtestek alatt kell lennie, különben a hideg víz nem képes eljutni a hőcserélőbe. Ezért a városi lakásokban nem használják a természetes keringésű egyedi fűtést, mivel nincs helye a fűtés szereléséhez.

A fűtési rendszer tervezésénél szükség van a központi elem - a kazán - teljesítményének helyes kiszámítására is, amely a fűtőtestekhez mellékelt hűtőfolyadékot melegíti.

Ehhez az alábbi képletet kell alkalmazni:

W = Wud * S / 10, ahol:

• W a szükséges berendezés teljesítménye, kW;
• A Wud egy földrajzi terület korrekciós együtthatója (0,7-től 1,5-ig az éghajlati zónától függően);
• S - fűtött helyiségek területe, m²

Pipeline Ways

A természetes keringésű magánház fűtése két alapvetően különböző rendszerben telepíthető.

Ezek a jellemzők különböznek:

• a vízteljesítményű főcsövek vízfűtésének radiátoraihoz való csatlakozással - egycsöves és kétcsöves rendszer van (ez utóbbiak ára magasabb az anyagfelhasználás miatt, de hatékonyabb);
• a fő vízvezetékek lefektetésének helye - lehetnek a tetején (a radiátor felett) vagy az alatta (a padló mentén);
• vízcsővezeték-elrendezés - holtpont (minden egyes radiátorhoz külön víz van, és ugyanolyan módon eltávolítható), vagy by-pass, ha az összes fűtőtest a hőátadó közegből áthalad a felső és az alsó pont között;
• a felszállók elrendezése - vízszintesen és függőlegesen rögzíthetők.

1. módszer: Monotube gravitációs fűtési rendszer

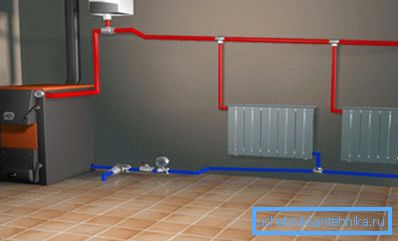

Természetes fűtés, amelyet a rendszer egyetlen csővel készít, csak a főcsatornák felső vezetéke lehet. Ebben az esetben, amint azt a név is jelzi, egy tápvezeték van telepítve, ahol a folyadék visszatér a fűtőtestek áramlása után.

Ebben az esetben a folyadék természetes áramlását a hőmérséklet különbsége és ennek következtében sűrűsége miatt alakítják ki.

Ha a gravitációs fűtőrendszer egy két- vagy háromszintes házban van felszerelve, a padlószám növelésével a fűtőtestek területét csökkenteni kell. Ebben az esetben a hűtőközeg hőmérsékletének csökkenése ellenére a fűtés egyenletes lesz.

Egycsöves fűtési rendszerben lévő csövek kétféle módon telepíthetők:

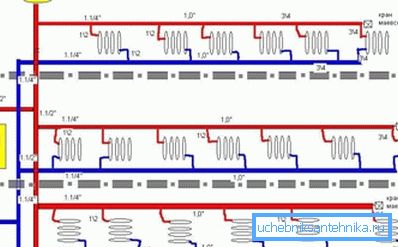

• párhuzamos - a víz része belép a hűtőbe, és a hűtőfolyadék többi része továbbhalad a főcsatornán keresztül (ennek az előnynek az az előnye, hogy manuális vagy automatikus szelepek használatával korlátozhatja a fűtőpanellel ellátott forró vízmennyiséget, ezáltal csökkentve a hőmérsékletet szoba);

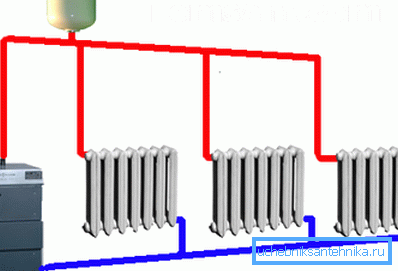

• átfolyás - ebben az esetben a fűtővíz teljes mennyisége a ház minden egyes fűtőpanelén keresztül áramlik (nem lesz képes szabályozni a hűtőbe jutó vízmennyiséget, és teljesen megakadályozza a tápellátást, mivel ez az egész rendszer meghibásodásához vezet).

Tipp Egy optimálisabb rendszert párhuzamosan lehet tekinteni. Lehetővé teszi a hőmérsékletszabályozás külön szabályozása minden szobában. Ezzel energiát takarít meg (gáz, dízel üzemanyag stb.) És kényelmesebb beltéri mikroklímát hoz létre.

Tekintettel arra, hogy egyetlen csővezeték-rendszerben a vízellátást csak egy csatorna segítségével lehet végrehajtani, az ilyen típusú fűtési rendszer csak olyan épületekben lehetséges, ahol van egy padlás, ahol a kazánban felmelegített vízcsöveket helyeznek el.

Az egycsöves rendszer hátrányai közé tartozik a rendszer részleges elindításának képtelensége, a kisebb anyagmennyiség és beépítési munka, valamint az esztétika miatt az előnyök alacsonyabbak.

2. módszer Kétcsöves gravitációs fűtési hálózat

Ebben az esetben két csővezeték telepítése szükséges:

1. Bejövő. Az előmelegített hőhordozót az elemekhez szállítja. A kazánból egy csövet húznak ki, amely belép a tágulási tartályba, ami szükséges ahhoz, hogy nyomást fejtsen ki a vonalban. Ettől a vízvezeték a radiátorokhoz ér. A felhasznált tágulási tartály térfogata a fűtési rendszer méretétől függ. Bizonyos esetekben a készüléket túlfolyócsővel kell ellátni, amely eltávolítja a maradék folyadékot.
2. Kijönni. A csővezetéken keresztül a hűtött vizet a kazán hőcserélőjére szállítják. A hidegvezetéket ugyanabban a helyiségben kell elhelyezni, ahol a tápkábelt szerelték. Ez egy hatékonyabb rendszer, mivel lehetővé teszi a helyiség hőmérsékletének jobb szabályozását. Hátrányai - a telepítés magas költsége és a nagy tömeg.

Kiválasztás a felépítésben

Két fő lehetőség van:

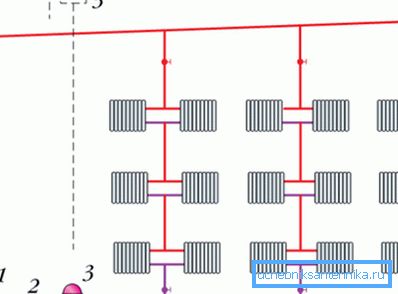

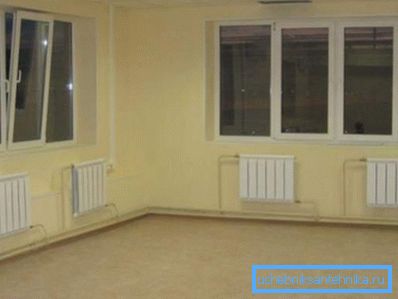

1. Függőleges felszálló. Ebben az esetben a radiátorok összes csöve a ház egyes padlóin áthaladó központi elemhez csatlakozik. Használatának előnyei közé tartozik a légzõkötések kockázatának hiánya, a hátrányok a magas költségek (több csövet kell csatlakoztatni a központi csõhöz és a radiátorokhoz).

1. Vízszintes emelkedés. Az egyes padlókon lévő fűtőpanelek egy tápvezetékhez vannak csatlakoztatva. Gazdaságosabb lehetőség. Ebben az esetben azonban speciális légszelepeket kell felszerelni, amelyek megakadályozzák a fűtési hálózat "szellőztetését", ami hatással van a hatékonyságára.

Előnyök és hátrányok

A hűtőfolyadék természetes áramlású fűtési rendszerének számos előnye van, amelyek közül a legfontosabbak:

• egyszerű telepítés, üzembe helyezés és karbantartás;
• maximális hatékonyság - a gravitációs fűtési hálózat hatékonysága és lehetővé teszi az egyes helyiségek hőmérsékletének szabályozását külön-külön;
• jövedelmezőség - a gravitációs fűtési hálózat a meglévő otthoni fűtési rendszerek közül az egyik legkevésbé költséges (ha intézkedéseket hoz a falak, padlók és tetők hővezető képességének csökkentésére);
• zajmentes - a működő elektromos berendezések hiánya minimalizálja az éghajlati rendszer működését kísérő zajt;
• nem volatilitás - a működőképes gravitációs fűtési hálózat szintén működni fog a villamosenergia-ellátás ideiglenes megszűnése esetén, amely egyébként a szivattyúk áramellátásához lenne szükséges;
• Hosszú élettartam - megfelelő felszereléssel és megfelelő karbantartással a fűtőberendezések több mint 35 évig tartanak anélkül, hogy jelentős felújításokra lenne szükség.

A természetes keringésű fűtés legfőbb hátránya a nagy épületeknél való alkalmazásának képtelensége. A folyadék alacsony nyomása miatt a csővezetékek vízszintes szakaszainak hossza nem haladhatja meg a 30-35 métert, ellenkező esetben a rendszer hatékonysága jelentősen csökken.

Ezenkívül rendelkeznie kell egy műszaki padlóval az épület felső részében, ahol a tágulási tartály fel van szerelve.

Az alacsony tehetetlenségi nyomaték miatt ajánlatos elkerülni a csövek fűtetlen helyiségekben történő lecsapolását, mivel fennáll a hűtőfolyadék befagyásának veszélye, és ennek következtében a csővezetékek integritásának megsértése.

következtetés

A természetes keringésű rendszer talán a legjobb megoldás egy kis vidéki ház melegítésére. Mindazonáltal egy városlakásra, egy nyári házra egyáltalán nem alkalmas, ahol az emberek és egy 100 négyzetméteres területű ház nem várható egész évben. m. Ebben az esetben jobb, ha más fűtési módszerekkel is foglalkozunk, amelyeket az alábbi videó ír le.
