Tervezési környezeti hőmérséklet a fűtési tervezéshez és a

Mi határozza meg a fűtőtestek hőmérsékletét egy városi lakásban? A GOST vagy az SNiP szabályozza? Hogyan viszonyul a fűtési rendszer hőmérsékleti ütemezése az éghajlati zónához? Próbáljunk ezekre a kérdésekre válaszolni.

Számított levegő hőmérséklete

A fűtési periódus hőmérsékletének koncepciója nemcsak a hőmérsékleti ütemezéshez kapcsolódik. Meghatározzák az épület hőszigetelésének mértékét, méretét és hőáramlását a lakó- és más helyiségekbe helyezett fűtőberendezésekről, az üvegezésről és a bejáratok tömítésének minőségéről.

Tehát mi ez a koncepció? Ez csak az elmúlt 50 év leghidegebb öt napjának átlaghőmérséklete, amikor a fűtési rendszer működése kényelmes körülményeket biztosít az épületen belül.

Ezeket a feltételeket az Orosz Föderáció kormányának 2006. május 23-i határozata ismerteti. A polgárok számára nyújtott közszolgáltatások szabályai

• A ház közepén található nappaliban a hőmérséklet nem lehet alacsonyabb, mint +18 °; a sarokban - +20 C.

Nuance: a -31 C alatti tervezési hőmérsékleten ezek az értékek +20 és +22 fokosak.

• A fürdőszobának legalább +16 fokosnak kell lennie, a fürdőszobában - +25.

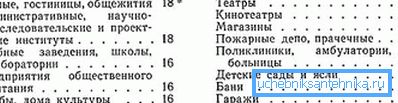

A közintézményekre vonatkozó ajánlások megtalálhatók az SNiP 41-01-2003 és a megyei szabványokban. Tehát az osztálytermekben legalább +21 C, és az élelmiszerboltokban - +12 C; a kórházban az ajánlott hőmérséklet a feloldódás után +22, a pajzsmirigy eltérése esetén +15.

Visszamegyünk azonban egy kicsit vissza. Hol kapja meg a tervező a becsült levegő hőmérsékletét egy adott városban?

Minden szükséges információ megtalálható a SNiP 23-01-99 Épület klimatológiájában. Különös, hogy az Unió összeomlása után 8 évvel kiadott dokumentumban megemlítik a volt szovjet köztársaságok összes fő települését.

Hőmérsékleti diagram

Mi legyen a fűtőtestek hőmérséklete a lakásban, lehetővé téve a leírt feltételek teljesítését?

Ez határozza meg a napi átlagos napi levegő hőmérsékletét.

A függést két hőmérsékleti grafikon írja le:

• A CHP vagy a kazánház kimeneti fűtési főállomásánál a táp- és visszatérő csövek hőmérséklete 150/70 C-on belül van.
• Egy házon belüli rendszerben a fűtési hőmérsékletnek 95-70 fokos értéken kell lennie egy kétcsöves rendszerben (vagyis szinte minden lakóépületben) és 105/70-ben az egycsöves épületek fűtési rendszerében.

Kérjük, vegye figyelembe: az óvodai intézményekben a fűtési rendszer maximális vízhőmérséklete nem haladhatja meg a +37 C-ot. Ez az alacsony érték kompenzálja, hogy a csoportos radiátorok általában nagyon lenyűgöző méretűek.

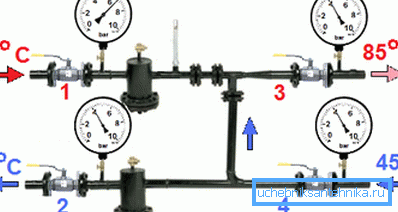

Miért különbözik a lakás fűtési hőmérséklete az útvonal paramétereitől? Ennek a kérdésnek a megválaszolásához röviden meg kell magyarázni a felvonóagy (a ház hőpontja) működésének elvét.

A fűtési rendszer követelményei egymást kölcsönösen kizárják. Egyrészt, minél kisebb a hőmérséklet-változás az áramlás és a visszatérő áramlás között, annál egyenletesebben fűtik a házban lévő elemeket, és minél nagyobb a végheteresztő hatékonysága. Ha igen, akkor nyilvánvaló, hogy a rendszerben a keringési aránynak meglehetősen magasnak kell lennie.

A visszatérő vezeték túlmelegedése azonban rendkívül nem kívánatos a CHP esetében: bizonyos technikai korlátok miatt a víz az új ciklus elindítása előtt először le kell hűlni a 70 C-ra.

A lift berendezése meglepően elkerüli az ellentmondást: a visszatérő csővezetékből származó víz egy része az ismételt keringési ciklusba kerül. Ennek eredményeképpen, amikor a 140 ° C-os szívócsőbe (közvetlenül a radiátorokhoz) táplálják a házat, csak 90-95 fok van.

Egy lakóépület modern fűtési rendszeréről hasznos tudni néhány dolgot.

• Ha az autópályán az előremenő hőmérséklet 90 ° -ra emelkedik, akkor a HMV-tápfeszültséget a tápvezetékről kell táplálni; amikor ezt az értéket túllépték - hátramenetről. Ha a kapcsoló nem fordul elő, a HMV-rendszerben ugyanúgy fordulhat elő, mint a közvetlen fűtési vonalon. Milyen következményekkel jár ez a rugalmas csatlakozások és a gumitömítések tekintetében, nem nehéz kitalálni.
• A kritikus helyzetekben a fűtési rendszer hőmérsékleti előírásai is túlléphetők. Például, ha az apartmanokban hideg áldozatok állnak fenn, egy fúvóka nélküli felvonó működtetése csillapított fojtóval történik.

beállítás

Hogyan működik a fűtési hőmérséklet a DH rendszerekben a beömlőszelepek után?

lift

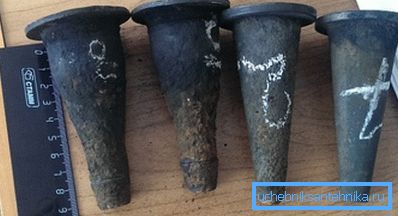

Normális esetben a rendszer fűtési hőmérséklete csak egyféleképpen változtatható - a fúvóka átmérőjének változtatásával. Minden változást meg kell állapodni a szervezet képviselőivel - hőszolgáltatóval (települési fűtési hálózatok); a fúvókagyöngyözés elkészítéséhez vagy a fúráshoz kapcsolódó döntések a felvonókészülékben és a hőcsatornákban a hőmérséklet és nyomás mérése alapján készülnek.

A fúvóka leszerelése és mérete megváltoztatása legfeljebb fél órát vesz igénybe, és a szerelvényben lévő elzárószelepek teljes működőképességét igényli. Valójában elegendő a szelepeket (belépő, melegvíz, brownie) összecsavarozni, és szétszerelni mind a három karimát a liften. A fúrt vagy főzött fúvóka fordított sorrendben van felszerelve.

Tipp: új paronit tömítések a csőbilincsekhez a házszervezetek raktáraiban vannak, sajnos, ritkán. A felvonó szétszerelésénél vagy a szelepek saját kezével történő kicserélésénél egyszerű utasítások segítik: a tömítés kivágódik az autó kamrájából.

Érdemes megemlíteni néhány olyan módot, amellyel a fűtés hőmérséklete szabályozható - a csövekben lévő víz, és ennek megfelelően a radiátorok.

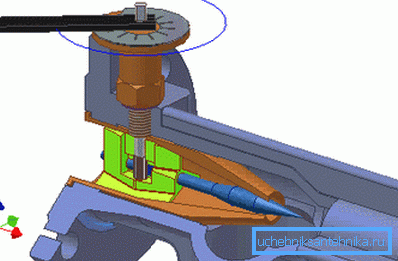

• Egy állandó átmérőjű hagyományos fúvóka helyett állítható emelőt lehet alkalmazni. Az átfolyási sebesség egyszerű beállításával rugalmasan állíthatja be a keverék hőmérsékletét és visszatérő áramlását.

• Ezenkívül a visszatérő vezeték hőmérsékletének csökkentése érdekében csökkentheti a nyomásesést a liften. Ezt egy bemeneti visszacsapó szelep végzi.

Pontosan?

• A HMV egyenes vonalra vált.

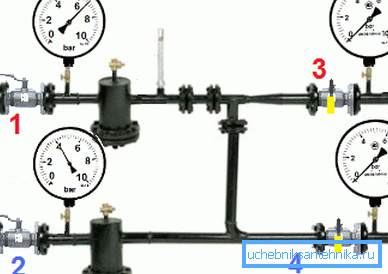

• Megmérjük a felvonó tápvezetékére gyakorolt ​​nyomást. A mérőműszert minden esetben a csőbe csavarják.
• A bemeneti visszacsapó szelep teljesen lezár és lassan kinyílik, amíg a nyomás és a visszatérő csővezeték közötti nyomáskülönbség 0,2 kgf / cm2-rel csökken az eredetitől. Szükség esetén a hőmérséklet ismételt mérése és a nyomásmérő nyomáskülönbségének további csökkenése minden második napon megismétlődik ugyanazzal a lépéssel.

Kérjük, vegye figyelembe: ha teljesen nyitott szelepet csak részlegesen zár be, az arca kiborulhat a szárral és később a munkahelyzetbe eshet. Ennek eredményeként a visszatérő vonal teljesen lezáródik. Az ár megállítása a fűtési szezonban - garantáltan a fűtési melegítés leolvasztása.

lakás

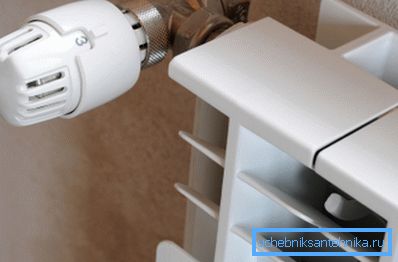

Hogyan szabályozzák a víz hőmérsékletét a fűtővízcsövekben egy külön lakásban? Nyilvánvaló okok miatt csak a szelepek csökkenthetők. Ehhez minden fűtőberendezés kifúvására egy fojtót vagy termosztatikus fejet helyeznek el, amely a szobahőmérséklet függvényében szabályozza saját permeabilitását.

Abban az esetben, ha a hűtőfolyadék hőmérséklete a fűtési rendszerben szabályozható egy golyóscsappal; azonban a kar pozíciójára való érzékenysége meglehetősen kellemetlen a beállításhoz.

Mi a teendő, ha a melegítő hőteljesítménye nem elegendő?

Itt vannak olyan intézkedések, amelyek növelhetik azt.

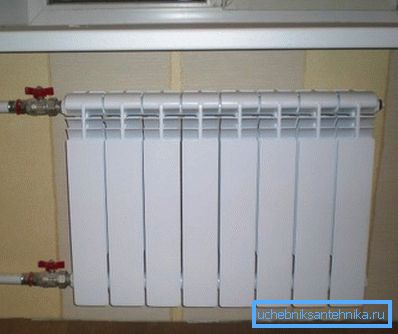

• Egyszerűen új szakaszok hozzáadásával a bélés túlsó végétől fogva a radiátorból származó hőáram nemlineárisan emelkedik, de meglehetősen észrevehetően. Miért nem lineáris? Igen, mert az akkumulátor vége mindig hidegebb lesz, mint a csatlakozások.
• A szelepekkel ellátott tápvezetékek közötti átkötés képes a hűtőfolyadék áramlását növelni a szakaszokon, amikor zárva van. Tehát az eszköz több hőt ad. De nem szabad teljesen kikapcsolni a jumpert: anélkül, hogy a fűtőtestek hőmérséklete a fojtószelepek hőmérsékletével állna, meglehetősen kellemetlen kommunikációt eredményezne a fagyasztó szomszédokkal.

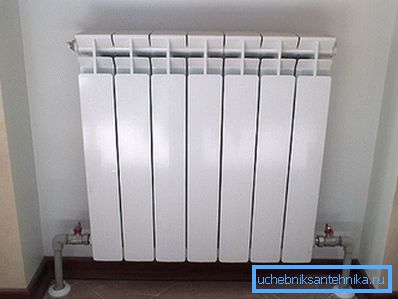

• A vezetékek nem csak a szerelvényhez, hanem az aljához is csatlakoztathatók a radiátorhoz. Ezután a hűtőközeg minden szakaszon egyenletesen áramlik, ami emeli a lakás hőmérsékletét is.

• Végül, ne felejtsd el a mosást.. Az öblítőszelepen és a tömlőn keresztül a szennyvízbe vezetett víz eltávolítja az akkumulátornak az összegyűlt iszapot és a homokot, és visszaállítja az egész térfogatot.

By the way: az alsó csatlakozású radiátorok nem szükségesek az öblítéshez. Pontosan azért, mert a hűtőközeg egyenletesen mozog az alsó kollektor teljes hosszában.

Meleg padló

Hogyan lehet alacsony hőmérsékletű fűtést csatlakoztatni a DH rendszerhez? Sőt, meleg padló esetén a + 45C feletti hőmérséklet kategorikusan elfogadhatatlan.

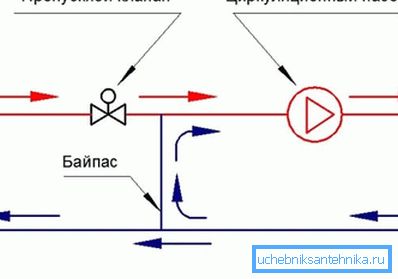

Az alacsony hőmérsékletű fűtési rendszereknek a DH-vel való összhangja az élen emlékeztet a felvonóagy működési elvére. A hűtőközeg egy része újraforgatással foglalkozik, amelyet egy kis teljesítményű szivattyú biztosít. A hőmérséklet beállítása kétirányú, termikus fejű szeleppel történik.

következtetés

Reméljük, hogy kielégíthettük az olvasó kíváncsiságát azzal, hogy bemutattuk neki a fűtési rendszerek működésének egyes aspektusait. Mint mindig, a mellékelt videó további információkat is kínál. Sok szerencsét!
