Üzemi nyomás a fűtési rendszer: feltárása a munka autonóm

Mi az üzemi nyomás a bérház fűtési rendszer a norma? Mi lehet a maximális értéke? Milyen paramétereket kell beállítani az autonóm rendszer számára? Ez a cikk a nyomásról és annak a fűtési rendszerek működésére gyakorolt ​​hatásáról szól.

Hogy rendeződnek a dolgok

Mielőtt rájövünk, hogy a fűtési rendszerben milyen nyomást tartanak rendszeresnek, ismerkedjünk meg ezekkel a rendszerekkel.

Autonóm rendszerek

Ez a kategória magában foglalja a keringető szivattyúkkal ellátott természetes keringető (gravitációs) és fűtőszivattyúkat.

Az elsõ esetben a hûtõfolyadékot a fûtés során a sûrûség változása hajtja: melegebb tömegek kerülnek a kazánról az áramkör felső részébe, hidegebbek, és a radiátorokon áthaladva túlhevítik õket. A terjeszkedés által létrehozott fej rendkívül kicsi, és általában egy méteres tizedben mérik; ennek megfelelően a keringésnek nincs nagy sebessége.

A második esetben a hűtőfolyadék a kis teljesítményű szivattyút mozogja. Ez egy-hat-nyolc méteres nyomást eredményez, ami drámaian gyorsítja a víz vagy a víz-glikol keverék mozgását az áramkörben.

Hivatkozás: a nyomásmérő 0,1 kgf / cm2 nyomásnak felel meg (a légkör 1/10-e).

Az autonóm fűtési rendszerek még egy alapra vannak osztva: lehetnek nyitottak és zártak.

• Szakadás kommunikál a légköri levegő a nyitott tágulási tartály. Ennek megfelelően a fűtési rendszer víznyomása megfelel a vízoszlop magasságának a mérési pont felett. Ha a tágulási tartály vízszintje 3 méterrel a töltési szint felett van, a töltés nyomása 0,3 atmoszféra lesz.

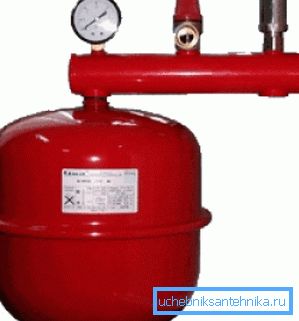

• A zárt áramkör a légkörrel nem számoltak be, ami számos problémát vet fel a hűtőfolyadék fűtés közben történő tágulási kompenzációjával kapcsolatban. A megoldás érdekében egy membrán típusú tágulási tartályt használnak - egy tartályt, amelynek egy része a levegő által van elfoglalva, vízzel elválasztva egy rugalmas gumimembránnal. Ezenkívül a rendszer biztonsági szeleppel van ellátva: a felesleges hűtőfolyadékot visszaállítja, ha a tartály megtelt.

Zárt fűtési rendszer esetén két nyomásfüggő paraméter van.

1. A tágulási tartály feltöltésének nyomása. Szobahőmérsékleten, vízben vagy fagyállóban az áramkörben lévő hidrosztatikus nyomás egyenlő.

Megjegyzés: egy magánház fűtési rendszerében lévő hidrosztatikus nyomás ismét megfelel a vízoszlop magasságának, és a magasságának 10% -át jelenti méterben.

1. A biztonsági szelep nyomáscsökkentő nyomása. Általában 2,5 kgf / cm2 értékre van beállítva.

A fűtési rendszer aktuális statikus nyomását működés közben a vízmennyiség és hőmérséklete határozza meg. Fűtött állapotban a mérőeszköz nyilvánvaló okokból nagy értékeket mutat.

CO

Hogyan működik a központi fűtési rendszer?

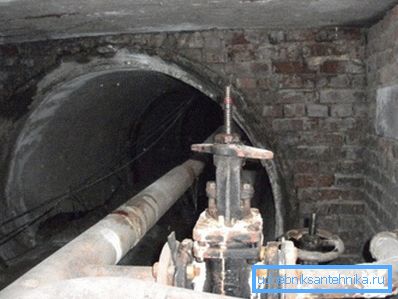

A fűtött fűtőberendezés vagy kazánvíz belép a házba a fűtővonalon keresztül. A hátsó szálon visszajön, és felszabadul. Az áramkörben lévő vizet a menetek közötti nyomáskülönbség vezérli.

A bejövő vezetékben lévő víz hőmérséklete az aktuális utcától függ és ehhez kapcsolódik, úgynevezett hőmérsékleti ütemezéssel. Íme egy példa egy ilyen ütemtervre.

A visszatérő csővezeték hőmérséklete szintén szigorúan szabályozott, a legnagyobb áramlási sebesség pedig +70 ° C. Az alacsony visszatérő hőmérséklet azt jelenti, hogy a ház nem kap elég hőt; túlbecsült - az energia felesleges kiadásokat hordoz.

Azonban, ahogy könnyű látni, az áramlás és a visszatérő áramlás közötti hőmérsékletkülönbség túl nagy a normál fűtési művelethez. Ebben a módban a tápfeszültség-felmelegítők fűtőtestjei túlmelegedni fognak, hátul pedig alig biztosítanak lakásokat.

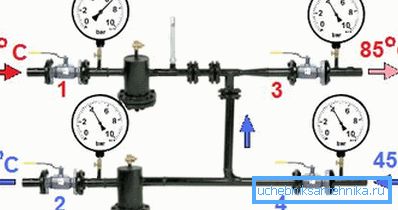

A problémát megoldja az úgynevezett lift vagy hőegység eredeti kialakítása. A fő egység, a felvonó, egy póló, amelynek fúvókája be van helyezve. Magasabb nyomású és forróabb tápvíz áramlik a fúvókán, és a visszavezetésből a szívócsőbe visszavezethető hideg vizet vonzza az ismételt keringési ciklusba.

Ennek a finomságnak köszönhetően az áramkör nagyobb vízmennyiséget eredményez stabilabb hőmérséklet mellett. Adjunk még egy hőmérsékleti grafikont az ugyanazon utcai hőmérsékletek tartományában, de a keverékhez, amely közvetlenül az elemekhez áramlik.

A fűtés mellett a felvonóegység forró vízzel biztosítja a házat.

A régi házakban csak két vízkötés volt:

1. Áramláskor (a beömlőszelep és a felvonó között).
2. A visszatérő csövön (a szívószelep és a szívás között).

Ahol a melegvíz működik, az aktuális üzemi hőmérséklet függvénye. 90 ° C-nál alacsonyabb hőmérsékleten a forró víz visszavezethető a szállítócsőből, magasabb hőmérsékleteken - a visszatérés után.

Az ilyen rendszer legfőbb hátránya, hogy vízkivétel hiányában a víz nem kering, és a fűtést megelőzően több tíz literes vizet kell leengedni a keverőn keresztül.

Ezenkívül: a régi házak törülközőjét csak akkor lehet melegíteni, ha a lakásban vízelválasztás van. Kinyitják a szemceruzaikat.

A múlt század 1970-es és 80-as évek elejétől a liftcsomópontok keringetőcsapokat találtak: a kínálat és a visszatérő vonalon két szellőztető szelep jött létre. A keringési módok a takarmánytól a takarmányig és a visszatéréshez a visszatérésig a rögzítő alátétek vannak a karimákon a kötőelemek között. Az alátét átmérője körülbelül egy milliméterrel nagyobb, mint a felvonófúvókaé.

Amit a mérőműszer mutatja

Tehát mi a nyomás a többszintes épület fűtési rendszerében a normának tekinthető?

És mi történik egyszerre a fűtési főben?

• Nyáron a fűtési szezonon kívül a fűtési rendszer statikus nyomása megegyezik a vízoszlop magasságával. Egy tízemeletes épület esetében megközelítőleg 3 kgf / cm2, egy öt emeletes épülethez - 1,5 kgf / cm2.

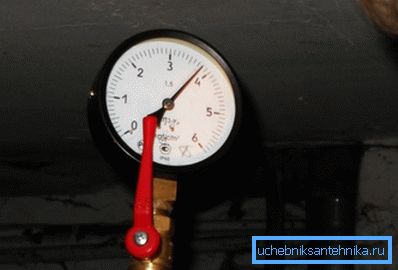

• Nyitott házú szelepekkel és a felvonóegység normál működésével a fűtési rendszerek nyomását a visszatérő csővezeték majdnem kiegyenlíti, és általában 3-4 kgf / cm2.

Engedje meg, de valójában a fűtőcsövekben túlzott nyomás szükséges a keringéshez. Hogyan van így: a kontúr egy obratkával van egyenrangú, de ugyanúgy kering?

Minden nagyon egyszerű: a felvonó után a manométer csak 2 métert (0,2 atmoszféra) mutat, mint a visszatérő csővezetéken. Igen - igen, egy 2 méteres csepp mozgatja a teljes hűtőfolyadékot hatalmas házban több száz fűtőtesttel.

És mi a helyzet az alátétek megtartásával? Milyen különbség van rájuk?

Még kevesebb - fél méterről méterre. És elég: a bonyolultabb konfiguráció miatt a fűtési rendszerben a nyomásveszteség sokkal nagyobb, mint a HMV-felmelegítőknél.

Ami az autópályát illeti, akkor a fűtési szezon alatt kb. 8 atmoszféra a takarmányban és a visszatérő vonalon 3 a norma. Azonban a csövek hidraulikus ellenállása és a ház CHP-jéhez közelebb eső autópályához kapcsolódva leállítja a differenciálművet, és a hűtőközeg elérheti a távoli területeket a 6 / 3.5 és akár 5/4 kgf / cm2 paraméterekkel.

Végül a fő kérdés: miért van a nyomás a fűtési rendszerben? Végül is, amikor a rendszer tele van, a hűtőközeg mindenképpen kering majd, nem?

Nem így.

Túlnyomás nélkül a vízoszlop nem emelkedhet 10 méternél. A 3 szint feletti lakóházban a fűtés egyszerűen nem fog működni.

Ezen kívül néhány finomság van.

• Előbb vagy utóbb, vissza kell állítania az áramkört, és töltse ki. Túlnyomás nélkül ez problémás.
• Nem szabad megfeledkeznünk a forró vízről. Ugyanazt a fűtővezetéket táplálja. Nyomás nélkül forró víz nem jut a keverőhöz.

Melegvízellátás

Milyen nyomásnak kell lennie a fűtési rendszerben - úgy tűnik, kiderült.

És mi lesz a nyomásmérő a HMV-rendszerben?

• Ha a hideg vizet kazánnal vagy áramlási melegítővel melegítik, akkor a forró víz nyomása pontosan megegyezik a hidegvízvezeték nyomásával, és csökken a veszteségek a csövek hidraulikus ellenállásának leküzdése érdekében.
• Amikor a HMV a visszatérő csővezetékből a felvonóhoz a felvonó elé kerül, akkor ugyanolyan 3-4 atmoszféra lesz, mint a visszatérő csőben.
• De ha a keverőtömlőkben az ellátónyomásból származó használati melegvíz csatlakoztatása eléri a 6-7 kgf / cm2 értéket.

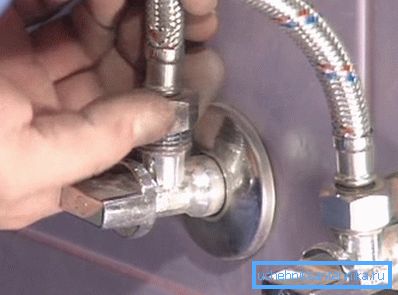

Gyakorlati következmény: ha egy konyhai csapot a saját kezével telepít, akkor jobb, ha nem lusta és pár tömlőt telepít a tömlők előtt. Áruk minden másfélszáz rubelből indul. Ez az egyszerű utasítás lehetőséget ad arra, hogy gyorsan leállítsa a vizet a tömlők felszakadásakor, és ne szenvedjen teljes hiányát az egész lakásban a javítás során.

következtetés

Reméljük, hogy anyagunk hasznos lesz az olvasó számára. További információ a fűtési rendszer működéséről, és milyen szerepet játszik a nyomáscsökkenés a munkájában. Sok szerencsét!
