Villamos kazán a fűtéshez: változatok, beépítési jellemzők,

Hogyan történik az egyik fajtájú vagy más típusú fűtési kazán? Hogyan válasszunk ki egy optimális teljesítményű eszközt? Hogyan csatlakoztassuk a tápegységhez és a csöveket hűtőfolyadékkal? Végül vannak-e gazdaságos elektromos kazánok a fűtéshez? Próbáljuk kitalálni.

eszköz

Az értékesítésen háromféle fűtőkazán található, alapvetően más módon, hogy a villamos energiát hőenergiává alakítsa.

TENovye

A víz vagy más hőhordozó fűtése rozsdamentes vagy zománcozott acéltartályban történik, amelyben több cső alakú elektromos fűtőberendezés van elhelyezve. A fűtőkapcsok érintkezői természetesen kívül esnek a tartályon. A fűtőelemek egy olyan vezérlőáramkörhöz kapcsolódnak, amely lehetővé teszi a fűtési teljesítmény fokozatos szabályozását.

Kíváncsian: minden modern ipari és háztartási elektromos kazán a fűtéshez termosztátokkal van ellátva, amelyek szabályozzák a hőt a hőhordozó hőmérsékletétől függően. Számos eszköz képes csatlakoztatni egy távoli hőmérséklet-érzékelőt, amely lehetővé teszi, hogy a teljesítményszabályozót a szobahőmérsékletre kösse.

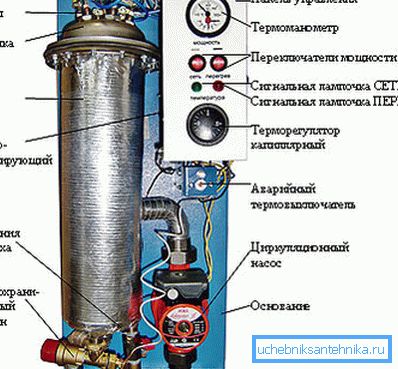

A fűtőelemekkel ellátott tartályon kívül a kazánházban általában megtalálható:

• Cirkulációs szivattyú (gyakran - teljesítményének beállításával).
• Nyomásmérő és biztonsági szelep, nyomáscsökkentés az áramkörben, amikor a számított értéket túllépik.
• Automatikus légtelenítő.
• Kiegészítő tartály, kompenzálva a hűtőközeg térfogatának növelését a fűtés során.

A vezérlő áramkör nemcsak a hűtőfolyadék hőmérsékletétől függően fokozatosan állítja be a teljesítményt, hanem teljesen leállítja a tápfeszültséget túlmelegedés esetén (különösen, ha az áramkör nyomásmentesítve van).

elektróda

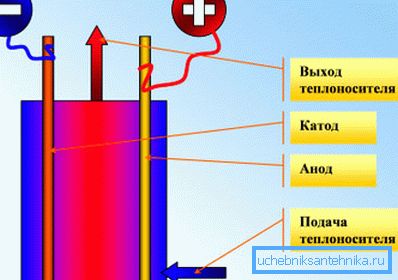

Valószínűleg sok olvasó képes volt használni vagy akár látni házi készítésű kazánokat egy pár borotvapengékből. A szigetelőtáblákat rövid távolságra (legfeljebb 5 mm-ig) szállítják, majd a gépet felszivattyúzzák és az egész szerkezetet vízbe merítik.

Mivel a csapvíz számos só oldata, villamos energiát vezet; mivel a sók koncentrációja viszonylag kicsi, meglehetősen nagy elektromos ellenállása van. Ennek megfelelően az elektródák közötti vízréteg normál ellenállásként viselkedik - felmelegszik, amikor feszültség alatt áll.

Most leírtuk a Galan elektróda kazán munkáját (néha a cég termékeit tévesen Galant néven ismerjük). A víz közvetett módon melegíti - a hőcserélőtől a hőcserélővel át -, hanem közvetlenül: maga a hűtőfolyadék válik ellenállóként, amelyen áram folyik.

Érdekes módon: a pozitív hőmérsékleteken a víz a fizika összes kánonja szerint viselkedik; Őszintén szólva, felmelegszik. A melegvíz elmozdulása az áramkör felső részén hideg tömeggel, kis hossza az elektromos kazán áramkörével, a fűtőelektróda keringtető szivattyúk nélkül is megtehető.

indukció

Az elektromágneses indukció jelenségét induktív áramok gerjesztésnek nevezik egy induktorba helyezett vezetéken. (Lásd még a cikket Napkollektorok otthoni fűtéshez: jellemzők.)

Ha a vezeték ugyanaz a tekercs, akkor eltávolítható a feszültségről, amely az első tekercs feszültségével azonos arányban lesz, mint a vezetékben lévő huzalok száma. Így működik minden elektromos transzformátor.

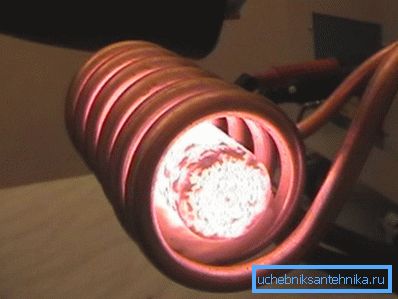

Ha az induktor belső része monolitikus magnak bizonyul, akkor egyszerűen csak indukált áramokkal kezd felmelegedni. Ebben az esetben a tekercset és a magot elválasztó dielektromos anyagok nem befolyásolják az utóbbi melegítését.

Az üzemeltetés elvének megértése lehetővé teszi számunkra, hogy a legegyszerűbb indukciós kazánt a saját kezünkkel hozzuk létre. Elég, ha az acélrudat bármilyen formában egy műanyag vízcsőbe rögzítjük, hogy ne érintse meg a falát, majd a rézvezeték tekercsét csavarja fel. A víz áramlását a csövön keresztül stabil fűtést kapjuk. (Lásd még a Bioüzemanyagok kandallókhoz: jellemzők.)

Előnye és hátránya

Mennyire jó az elektromos kazán a konkurens megoldásokkal szemben? Jelentős hátrányaik vannak?

Általános jellemzők

• A hűtőközegnek a villamos energiával való közvetlen fűtése az összes alkalmazott hőenergia legdrágább forrása. Annak érdekében, hogy ne legyen megalapozatlan, hagyja az olvasót önállóan összehasonlítani a költségeket.

• A kazán által elfogyasztott villamos energia nem mindenhol biztosítható. Például egy nagy területen lévő dzsa teljes körű fűtését nehéz egyszerűen megvalósítani, mert a dzsák tipikus teljesítménykorlátja, amelyet egy kerti közösség alumínium huzalozása biztosít, 2-2,5 kW.
• Azonban a villamosenergia-felhasználás biztosítja a felhasználók maximális kényelmét. A kazán nem igényel karbantartást, és képes hónapokig teljesen autonóm üzemmódban dolgozni. A tulajdonosnak nem kell törődnie az üzemanyag tárolásával és szállításával, az égéstermékek tárolásával, eltávolításával és ártalmatlanításával kapcsolatban.

Ezenkívül: az elektromos vezérlő áramkör lehetővé teszi, hogy kívánság szerint a kazán működését GSM modulral, távvezérlővel, programozható időzítővel stb. Bővítse.

• Az elektromos fűtőberendezések átlagára jelentősen alacsonyabb, mint a gáz vagy a szilárd tüzelőanyag. Ennek oka a tervezés relatív egyszerűsége és a termelés alacsony anyagfelhasználása.

Az általános tulajdonságok mellett minden típusú berendezésnek előnyei és hátrányai vannak.

TENovye

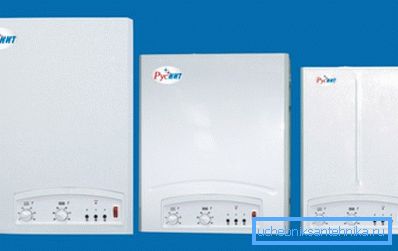

Fő előnye a vevő szempontjából, hogy egy all-in-one megoldást kap. Az elektromos fűtőkazán teljes csővezetéke már ebben a helyzetben van: elegendő csak a kimeneti csövek csatlakoztatása a fűtőkörhöz.

A TEN-készülékek fő problémája a fűtők felületén fokozatosan képződik, ami túlhevüléshez és meghibásodáshoz vezethet. Az autonóm fűtési rendszer zárt körzetében azonban ez a probléma nem túl akut: a vízben oldott sók kicsapása után nincs helye újaknak.

elektróda

Két fontos előnye van:

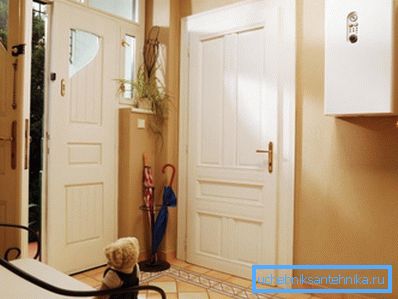

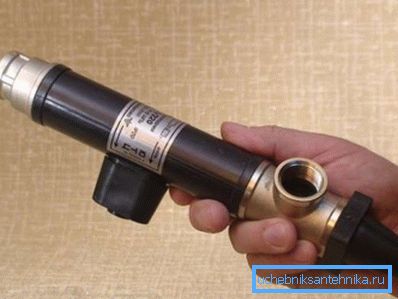

1. Tömörség. Az ilyen kis teljesítményű eszköz tökéletesen illeszkedik az ablakpárkány alá vagy a WC-hez.

1. Abszolút biztonság. Ha az áramkör nyomásmentesen működik, a fűtés nem az automatizálás aktiválásának, hanem egyszerűen az eszköz működési elvének köszönhetően áll le: az elektródák közötti vezető hiányában az áram megszűnik.

A mínuszok nélkül is meg nem történt.

1. A feltöltött részecskék felszínének eltávolítása következtében az elektródák fokozatosan feloldódnak és cserére szorulnak.
2. A kazán csak egyetlen hűtőfolyadékkal dolgozik. Nem csak: összetételének meg kell felelnie a GOST 2874-82 ivóvíznek. Higiéniai követelmények.

indukció

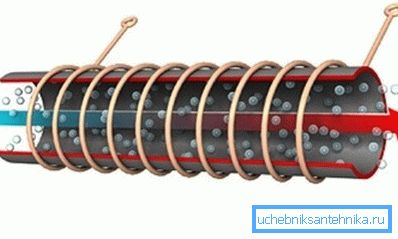

Ebben az esetben a biztonság némileg rosszabb: az indukció minden környezetben működik. Az indukciós rendszer fő előnye, hogy a kazán gyakorlatilag örök.

Bíró maga:

• Nincs egyetlen mozgó rész benne.
• A vezetőképes áramkörök nem érintkeznek a hűtőközeggel, és ennek megfelelően nincsenek kitéve eróziónak és elektrokémiai folyamatoknak.
• A magra eső skálázás semmilyen módon nem befolyásolja a teljesítményét: csak acél (kb. 1100 ° C) olvadásponttal történő hevítéssel lehet megrongálódni, ami valóságos körülmények között elérhetetlen.

By the way: az örvényáramok gerjesztése a mag gyenge vibrációját okozza, és megsemmisíti a skála méretét.

felszerelés

A 7 kW-nál nagyobb elektromos teljesítményű kazánok 380 Volt jelenlétet igényelnek, amelyek külön kábellel vannak ellátva a pajzsból.

A villamos fűtőkészülék hálózathoz való csatlakoztatásának tipikus rendszere:

• RCD (maradék áram eszköz) a ház bejáratánál.
• Háromfázisú automata közvetlenül a kazán tápfeszültség áramkörében.

Általában nincs szükség stabilizálásra. A fűtőelemek bemeneténél a feszültség közömbös, és a vezérlő elektronikát saját kapcsolóáram konverterekkel látják el.

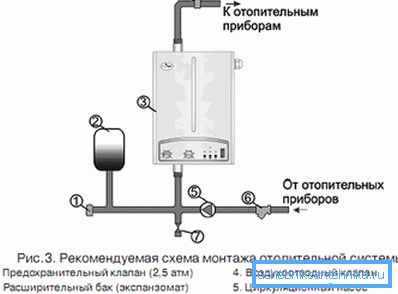

Milyen az elektromos kazán csatlakoztatása a fűtési rendszerhez? A TEN kazán esetében, amint már említettük, elegendő egyszerűen csatlakoztatni az áramlás áramlását és visszatérő áramlását: az összes pántoló belül van. Szétszerelés esetén a bejáratoknál elzáró szelepeket szerelnek fel.

Nuance: a fűtési rendszerre további tágulási tartály szükséges. A tágulási tartályok teljes térfogatának megközelítőleg meg kell egyeznie a hűtőközeg térfogatának 10% -ával.

Indukciós és elektródás kazánok telepítéséhez szükséges:

1. Tágulási tartály.
2. Cirkulációs szivattyú.
3. Biztonsági csoportok, amelyek nyomásmérőből, biztonsági szelepből és légtelenítőből állnak.

teljesítmény

Mekkora az elektromos fűtő kazán teljesítménye egy ismert méretű ház számára? Itt egy egyszerű utasítás.

Az alapérték a fűtött helyiség belső térfogatának 60 wattos köbmétere. 200 wattot adnak minden ajtóhoz, 100 az ablakhoz, továbbá regionális tényezőt használnak:

Tehát egy 75 m2-es, három méteres mennyezet, két ajtó és négy ablak a Krím-félszigeten, a számítás lesz (75 * 3 * 60 + (2 * 200) + (4 * 100) * 0,7 = 10010 watt.

gazdaság

Sok eladó aktívan reklámozza a gazdaságos elektromos kazánokat a fűtésre, ami lehetővé teszi a hőmennyiség 1,5-2-szer csökkentését. Hangsúlyozzák, hogy az eszközöknek a legmagasabb (98% -os) hatékonysága van, ami kedvezően megkülönbözteti őket a versengő megoldásoktól. Gazdaságos megoldásként indukciós és elektródás kazánokat kínálnak.

A reklám igaz?

Gondoljunk csak arra, hogy a tervezési jellemzők vagy a műszaki jellemzők befolyásolhatják-e a fizika törvényeit.

• Ha bármilyen típusú fűtőberendezés működik, akkor semmi hasznos munka nem valósul meg: nem egyetlen tárgy, amelynek nem tömege van a gravitációs vektorral szemben.
• Következésképpen az összes elhasznált energiát végül a táptalaj molekuláinak mozgása gyorsítja fel. Ie fűtésben.

Ismét: A közvetlen fűtés elektromos készülékeinek hatékonysága 100%.

Egy másik dolog az, hogy a kazán tervezési jellemzői miatt a hőenergia egy része nem a hűtőközeghez, hanem a környező levegőhöz szállítható. Azonban, ha a kazán egy fűtött helyiségben található, akkor ismét megmelegíti a házat.

A következtetések nyilvánvalóak. Az az állítás, miszerint egy elektromos fűtés gazdaságosabb, mint a másik, a szokásos dezinformáció.

következtetés

Reméljük, hogy az olvasó számára kínált információk segítenek az olvasónak a fűtőkészülékek kiválasztásában és telepítésében. Mint mindig, további cikkeket találhat a videóban ebben a cikkben. Sok szerencsét!
